第一次：环境的创立 | 送实验箱

wuzhe***

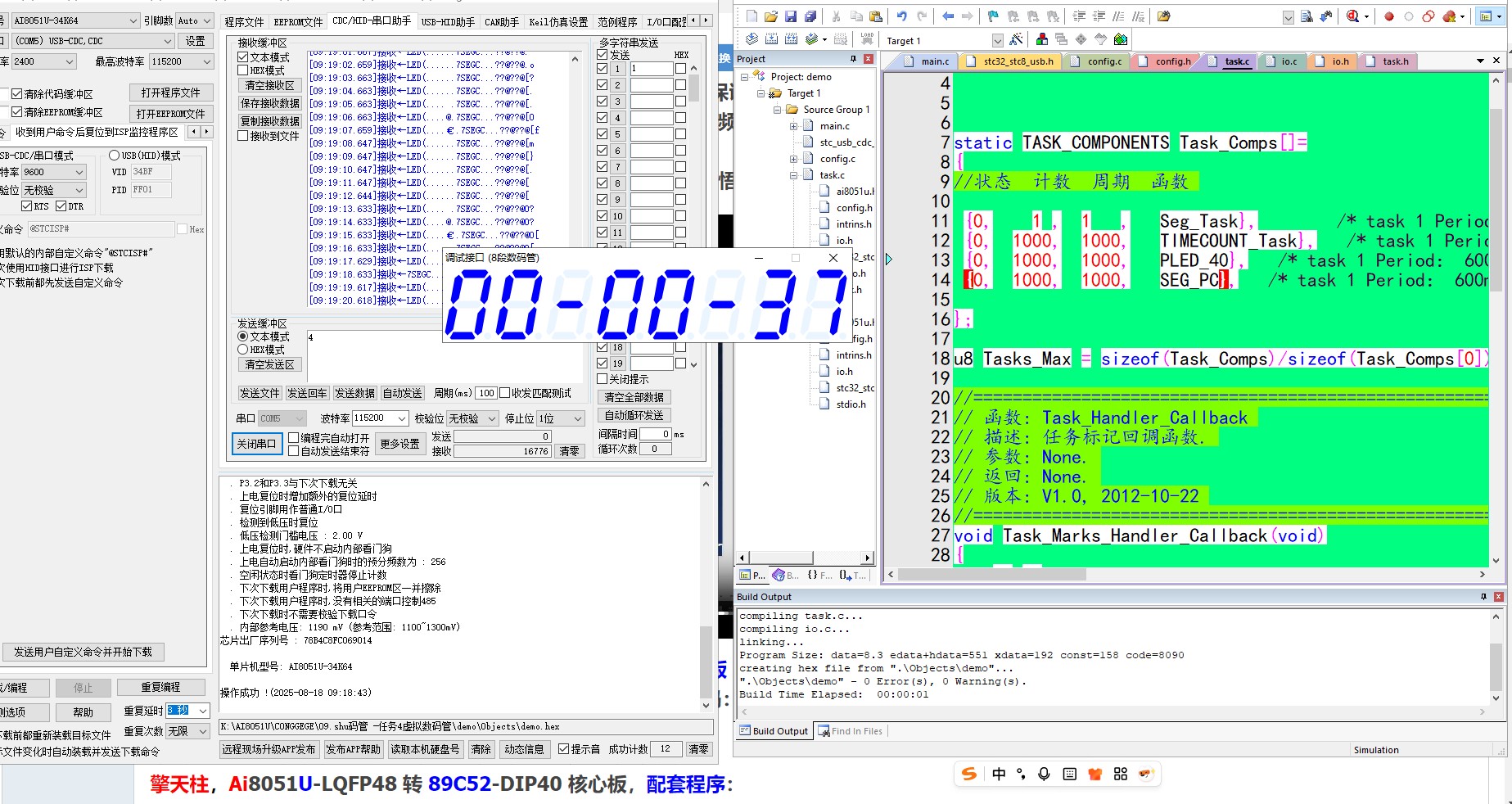

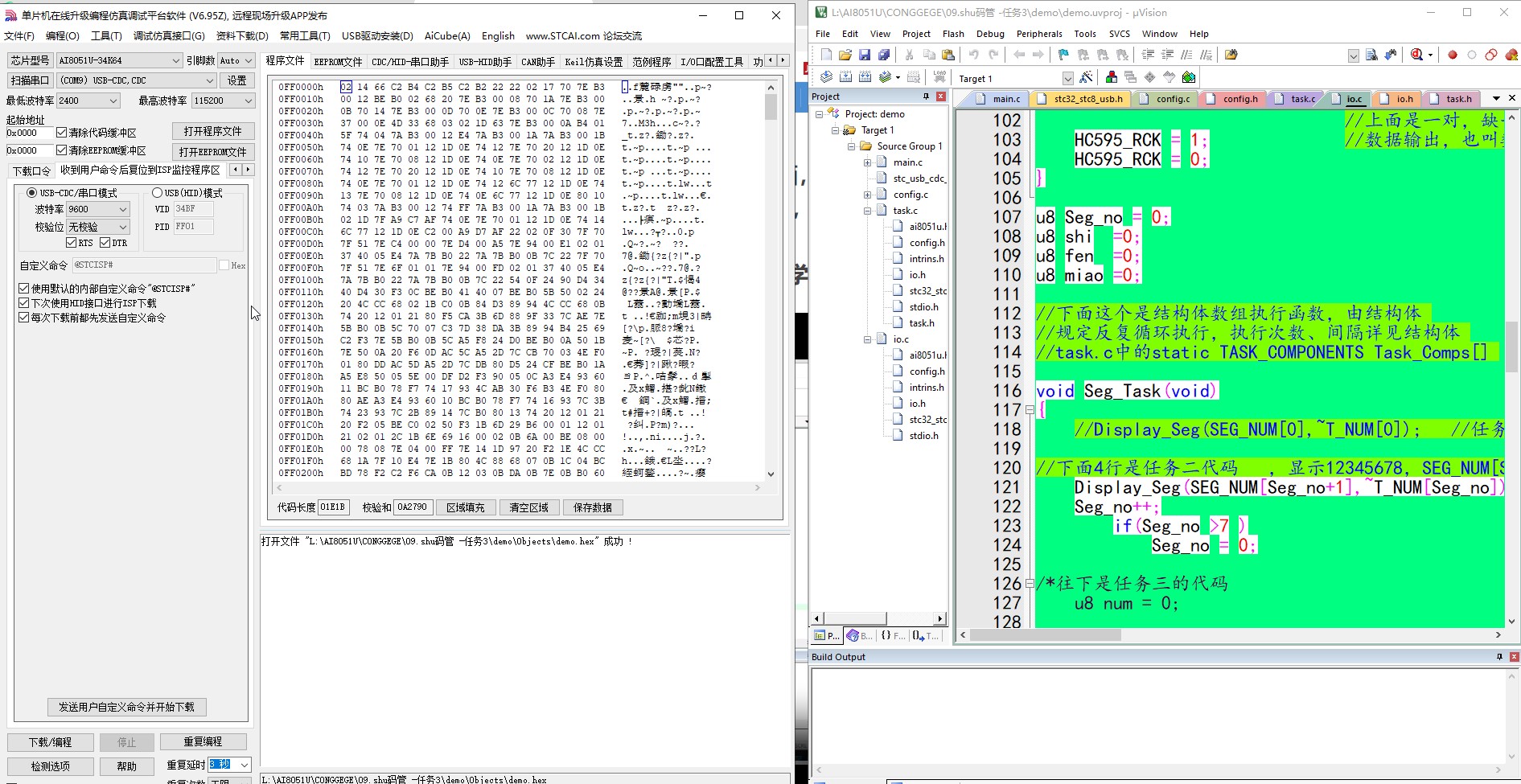

任务2：数码管显示“12345678"，动态显示，有扫描的概念

这个注意主要是理解结构体定时器周期性调度任务，理解了就容易：

wuzhe***

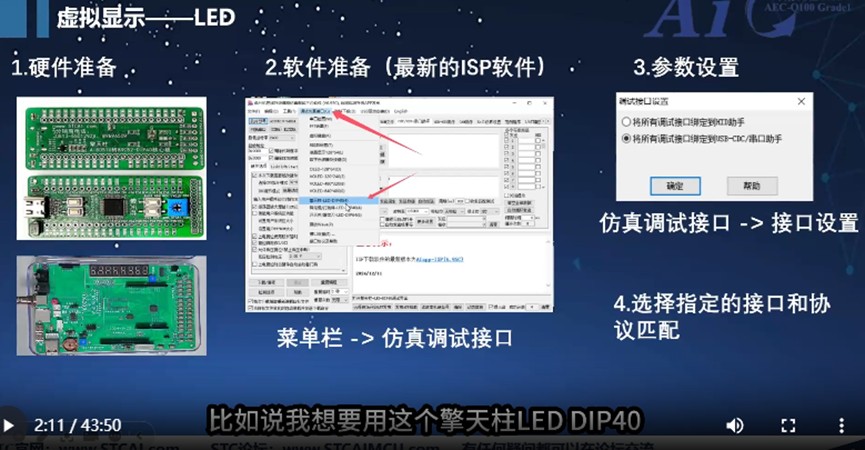

5.虚拟显示——LED和数码管


让我们看看数码管和LED如何虚拟？

这个上位机模拟功能太厉害，我们普通院校的老师，真应该早点和STC的工程师以及冲哥这样的资深软硬件开发工程师学习！

效果真不错，STC不单开发了把USB模拟为双串口（这里我还没有彻底解决），还有上位机程序，很多使用例子程序............

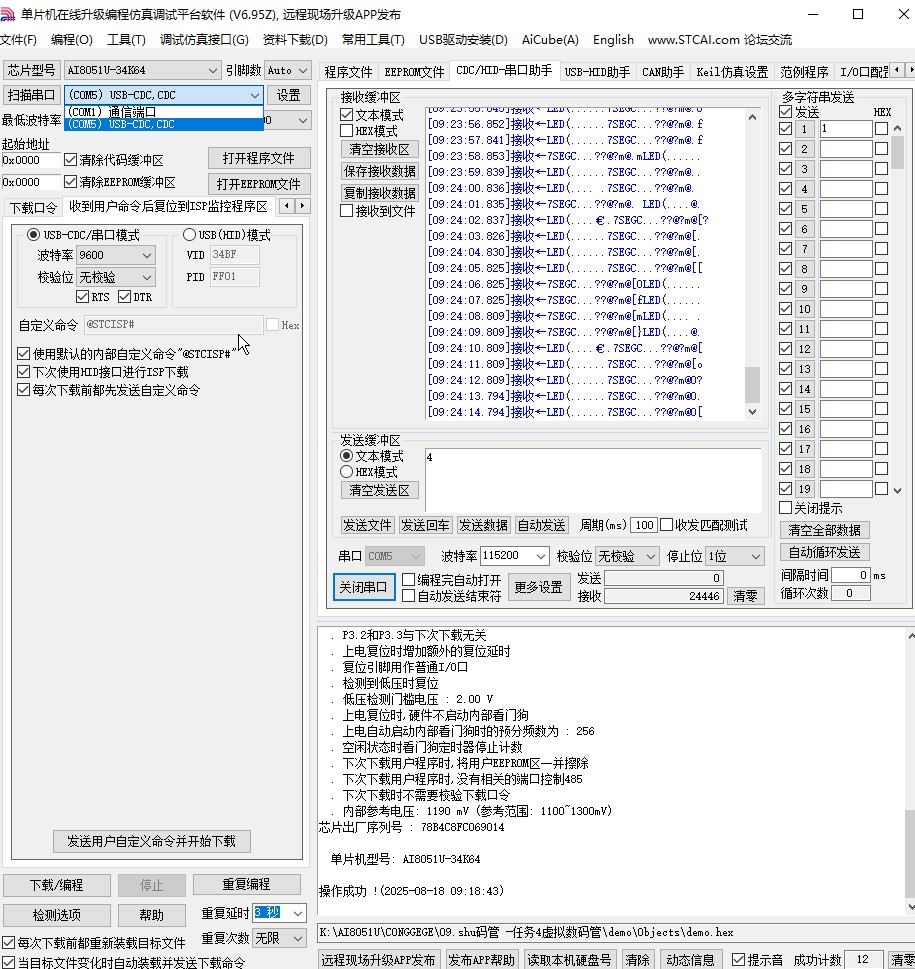

为什么我的模拟串口，只有1个？

wuzhe***

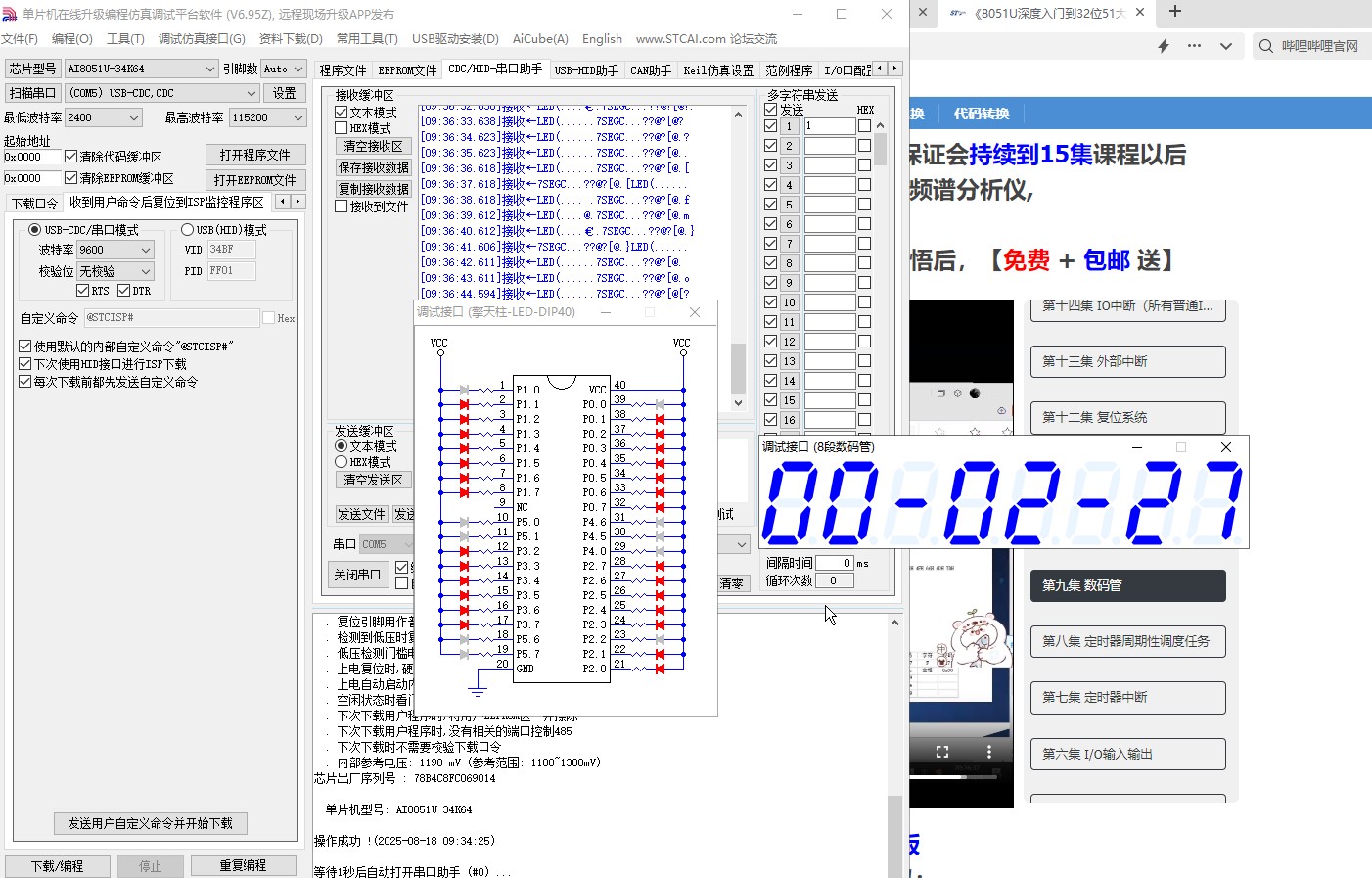

最终顺利的使用“擎天柱”完成了本次实验，也学会了STC上位机虚拟设备的使用！

wuzhe***

第十次：《8051U深度入门到32位51大型实战教学视频》

第九集数码管第十集虚拟键盘LED和数码管

这2集内容有重复，直接往下学：

wuzhe***

AI_usb.h  含有虚拟设备  “擎天柱” “数码管” “虚拟键盘” 各种LCD屏幕

还有特殊的虚拟设备函数：

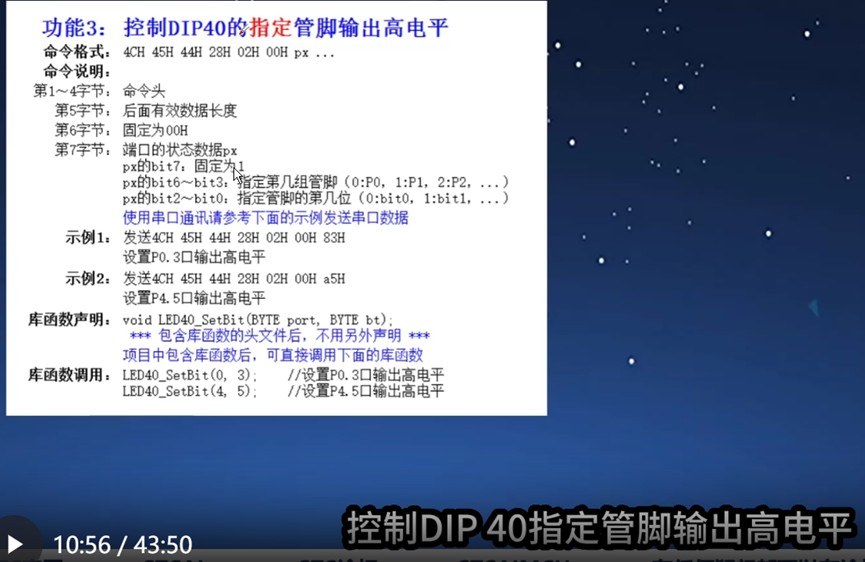

还可以设置管脚电平：

wuzhe***

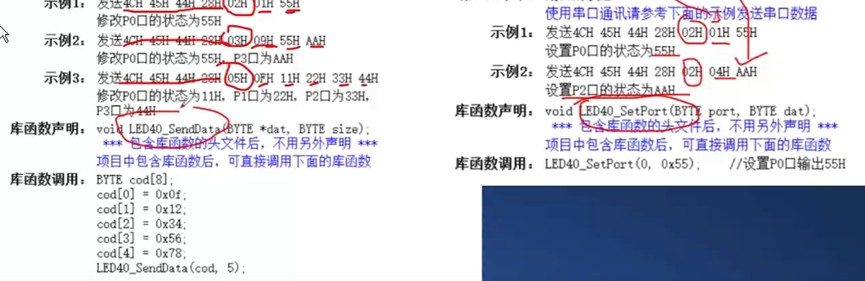

调用库函数也很方便：

2个功能调用的库函数名字不同的…………

wuzhe***

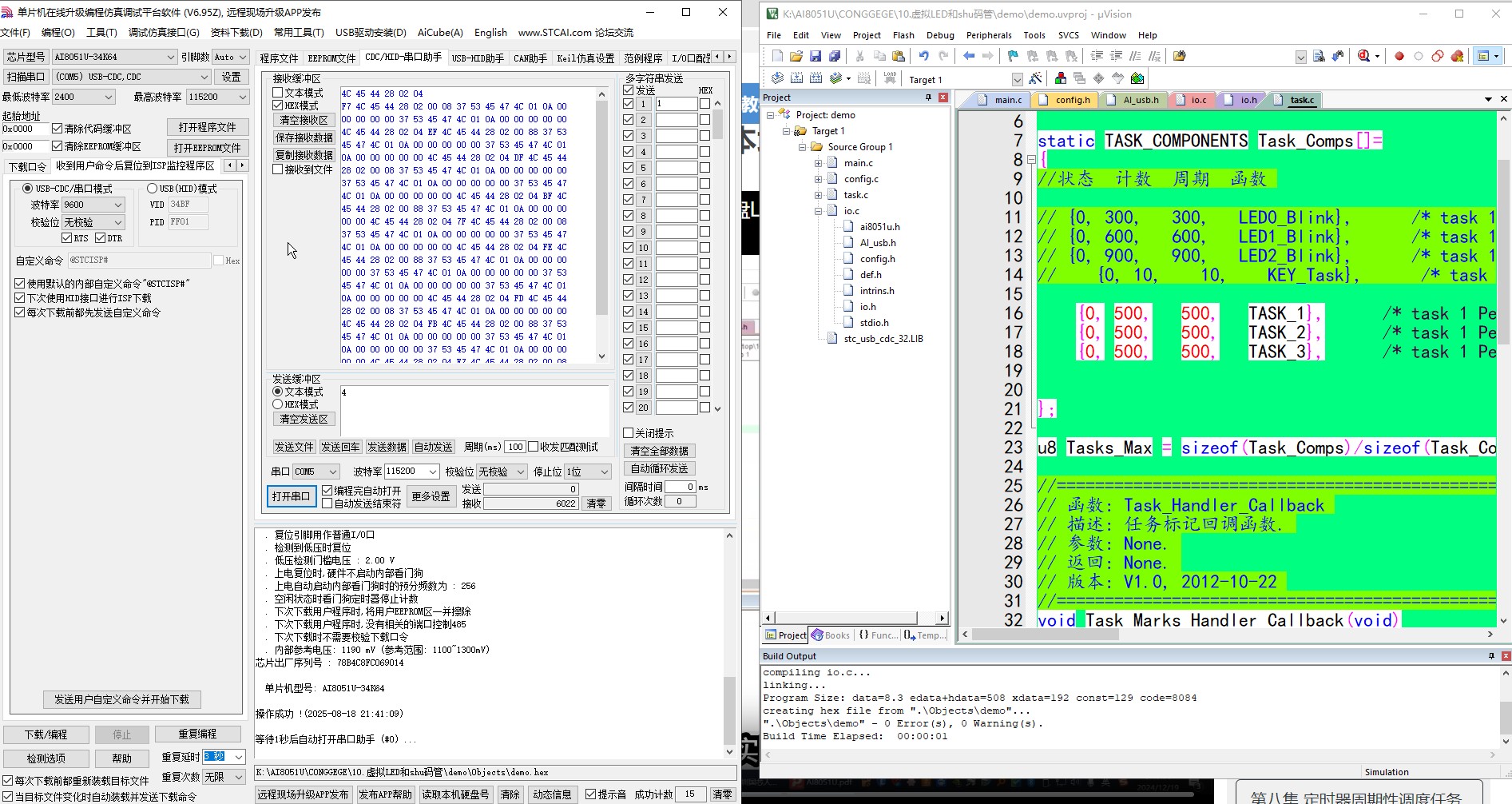

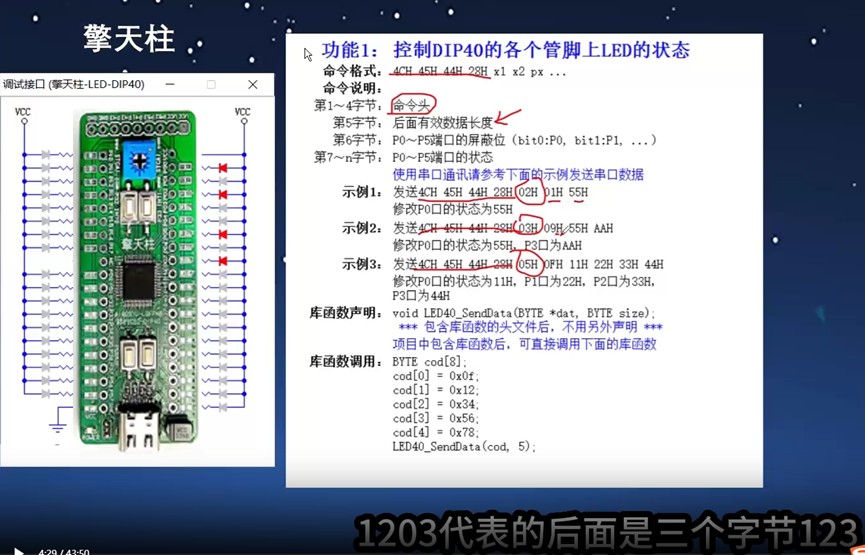

直接使用库函数，模拟“擎天柱”也可以顺利执行：



就是有点奇怪，冲哥的回打，就是发布的指令，没有乱码，但我是串口助手是乱码：

wuzhe***

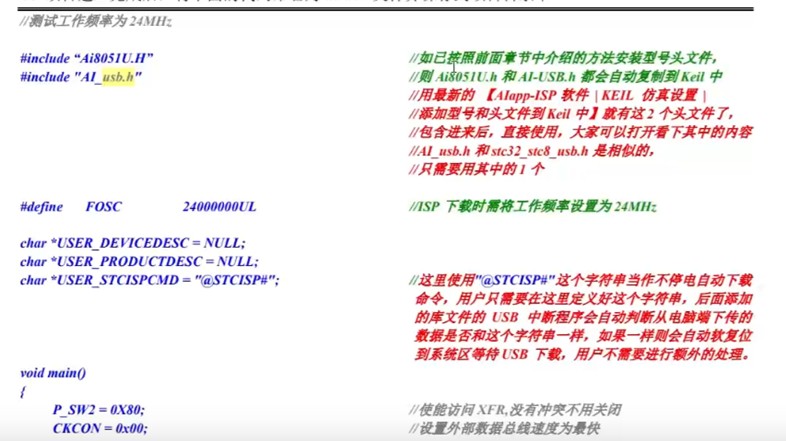

更换我们新的头文件AI_usb.h

wuzhe***

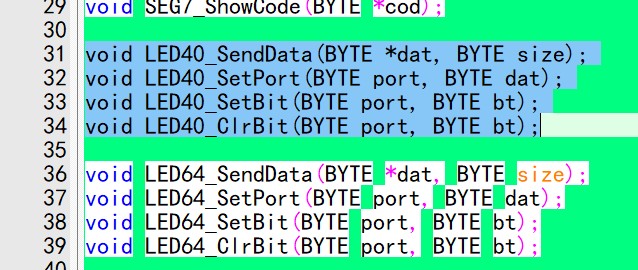

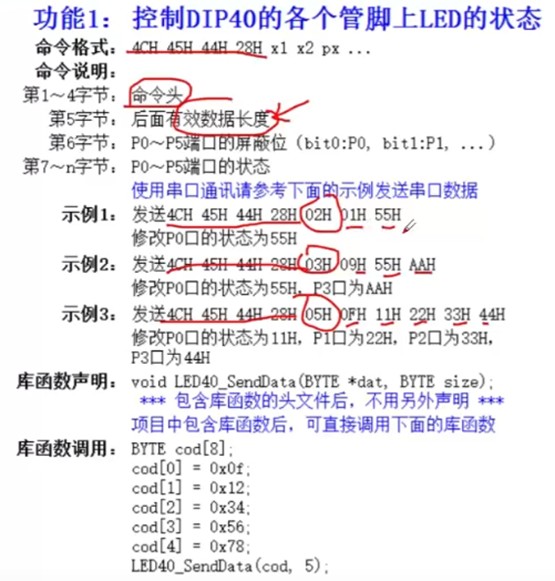

这样我们就有了LED40 的4个功能函数说明：



void LED40_SendData(BYTE *dat, BYTE size);
void LED40_SetPort(BYTE port, BYTE dat);
void LED40_SetBit(BYTE port, BYTE bt);
void LED40_ClrBit(BYTE port, BYTE bt);


函数的定义当然是在.LIB文件中.........

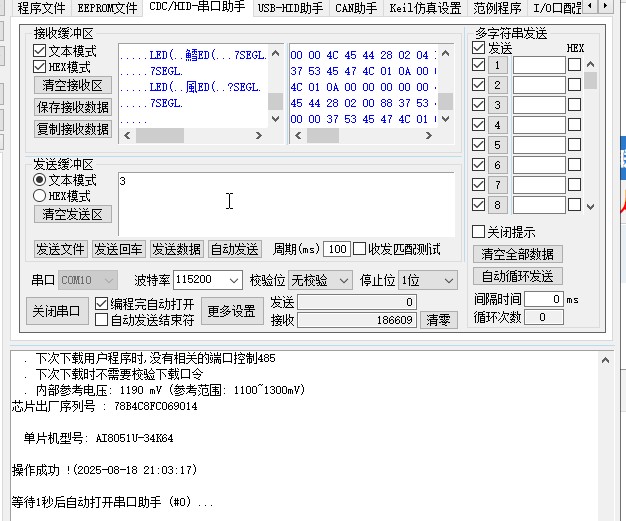

我找到乱码原因：

主要在串口助手设置HEX模式，更多设置里关掉有些选项

wuzhe***

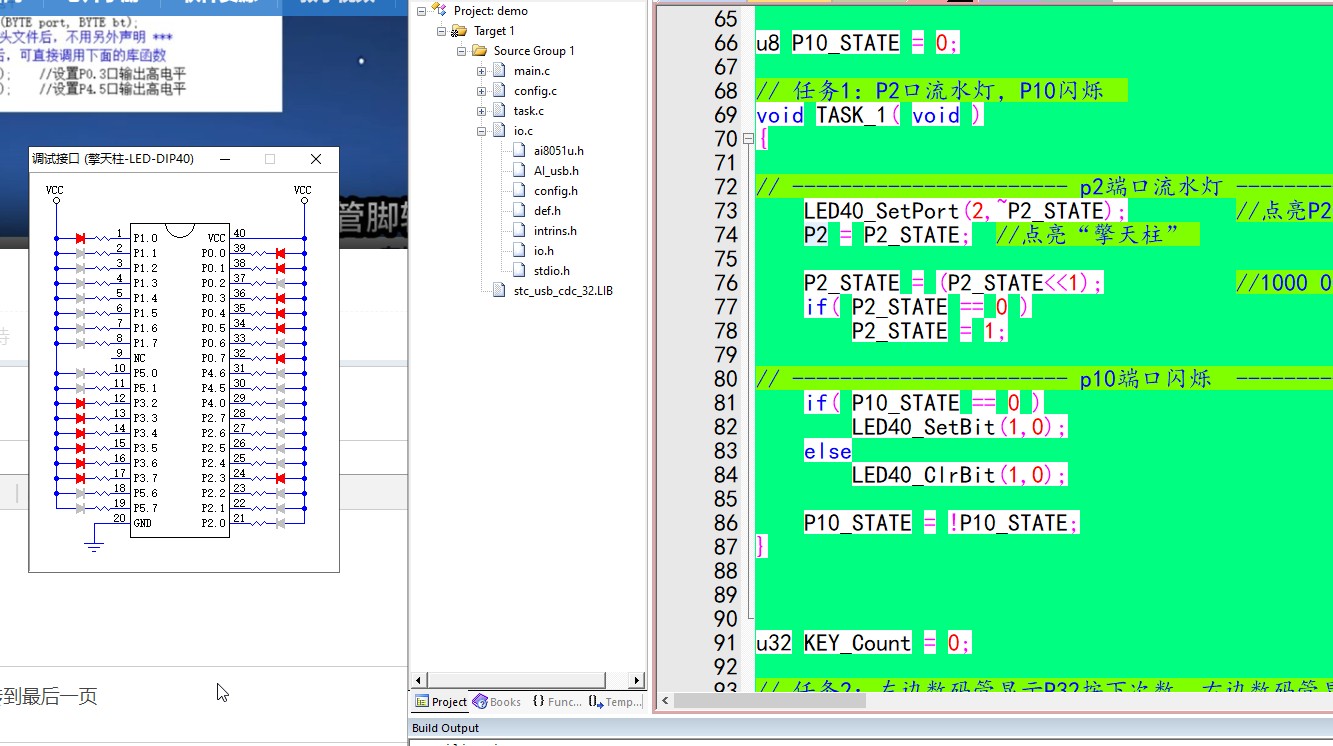

任务一，很好完成：



u8 P10_STATE = 0;

// 任务1：P2口流水灯，P10闪烁
void TASK_1( void )
{

// ----------------------- p2端口流水灯        -----------------------
        LED40_SetPort(2,~P2_STATE);                        //点亮P20端口
    P2 = P2_STATE;  //点亮“擎天柱”

        P2_STATE = (P2_STATE<<1);                        //1000 0000 -> 1 0000 0000
        if( P2_STATE == 0 )
                P2_STATE = 1;
