第一次：环境的创立 | 送实验箱

wuzhe***

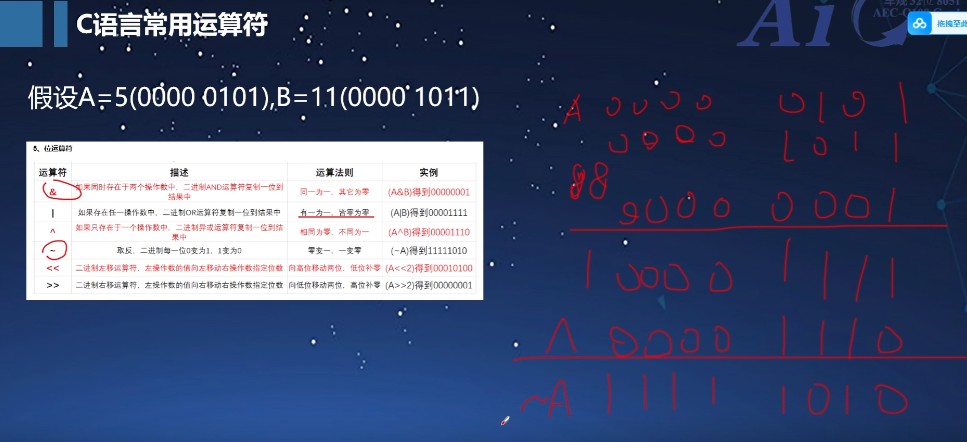

取反就是反转每一位：

wuzhe***

左移一位，空出来的添加0

右移一位，空出来的添加0

都好理解。

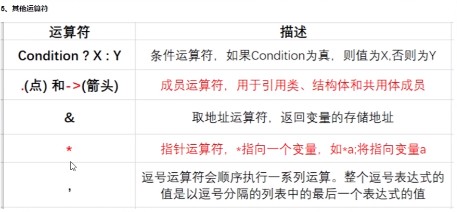

其他还有很多运算符，有点难搞........

wuzhe***

今天基本就这样结束啦：

总结一下：

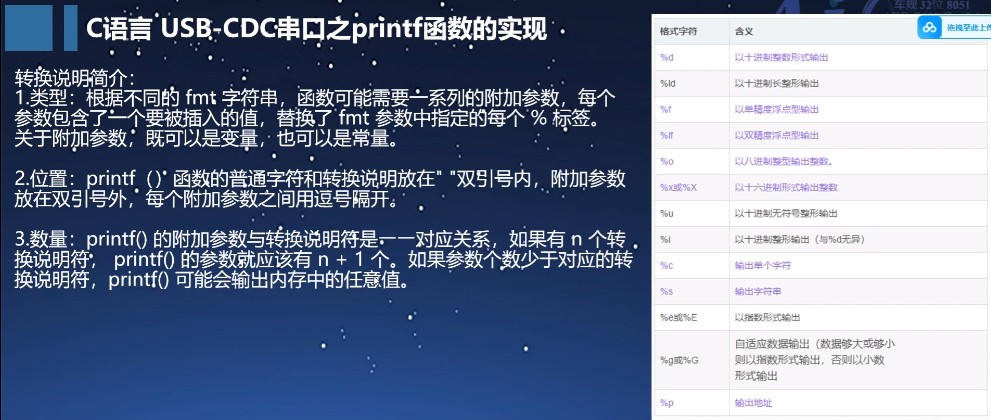

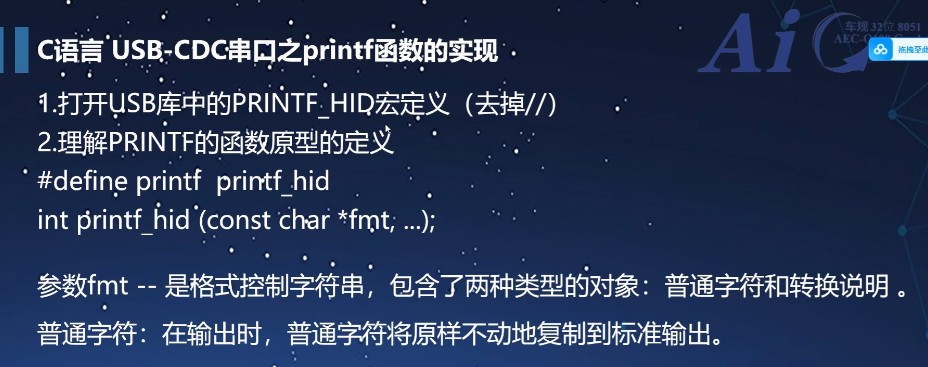

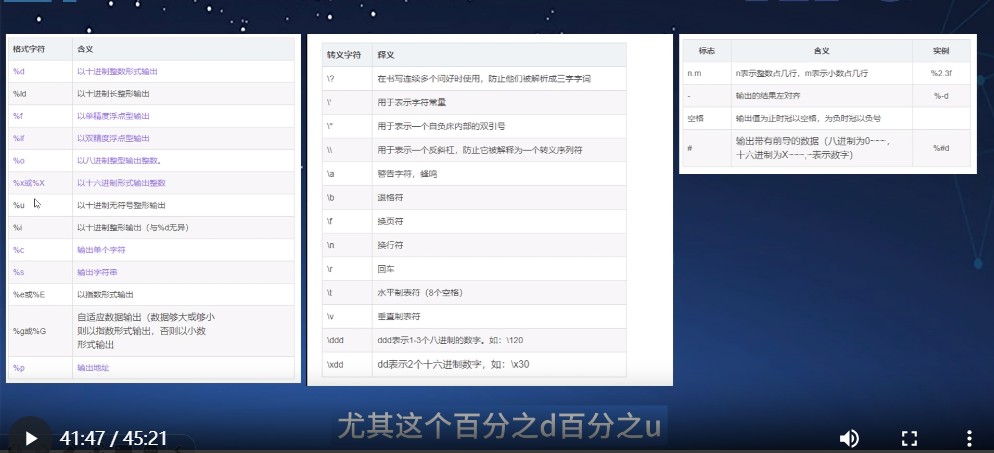

%d  %u  %s 要重点掌握哦

\t  \r\n 要知道什么意思

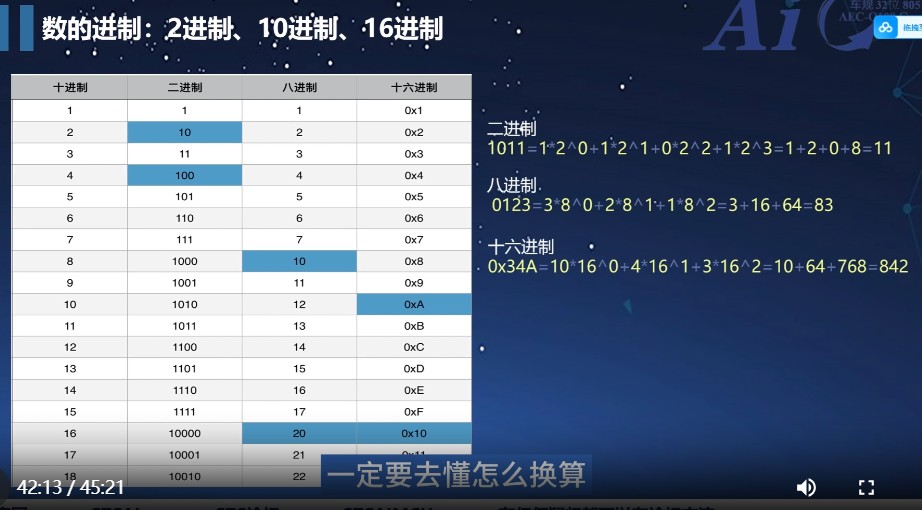

ASCII码表，2进制，10进制，16进制要熟练

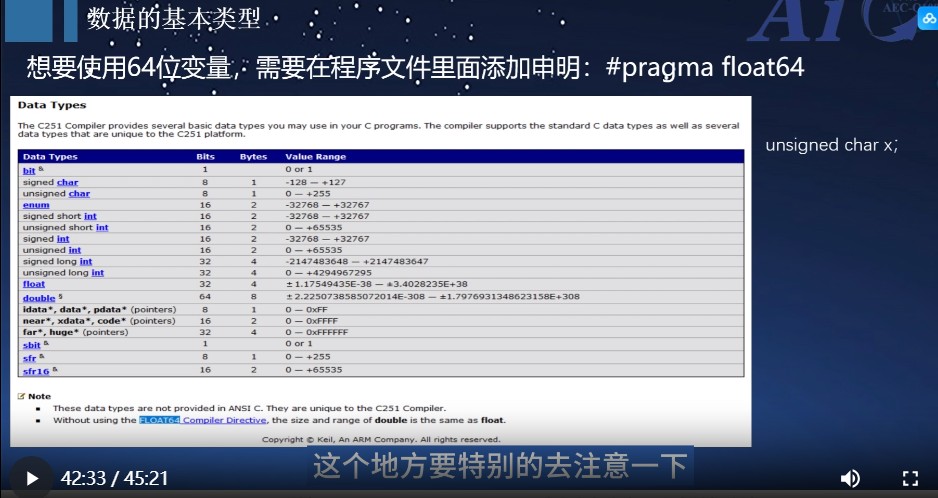

变量的类型，溢出要特别注意

要能回答为什么 20*10 不等于 2000？


8位存储是不能保留 0111 1101 0000 ，结果只剩下：1101 0000  =208  所以就产生了溢出错误


所以计算结果要放在16位的长整型int里才行！

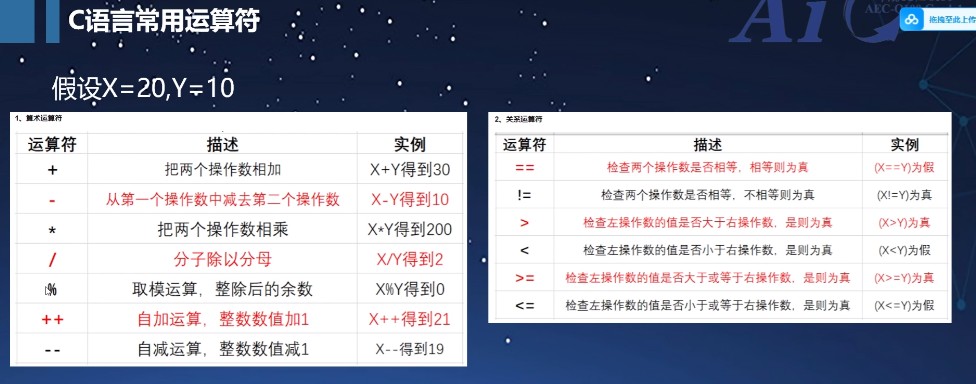

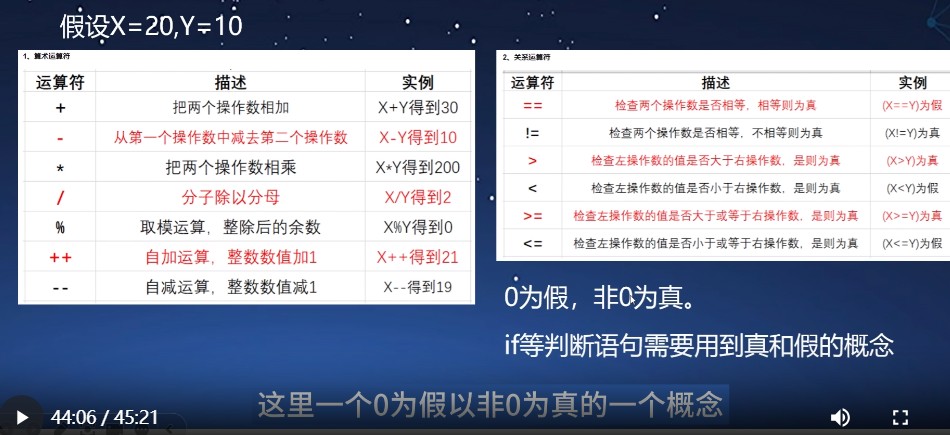

算数运算符：逻辑运算：

wuzhe***

第九次：《8051U深度入门到32位51大型实战教学视频》第六集1/0输入输出作业

课后任务1：按一下P32按钮灯亮，按一下P33按钮灯灭；课后任务2：按一下亮一颗灯，在按一下亮两颗灯，直到全亮（变量+加法和乘法）



//课后任务1：按一下P32按钮灯亮，按一下P33按钮灯灭；

                if( P32== 0 ) //判断P32按钮是否按下,0为按下
                {
                        Delay20ms();//延时20毫秒消抖
                        if( P32== 0 ) //判断P32按钮是否确实按下
                        {
                                state = !state; //变里取反010101
                                P00 = 0;  //P00端口输出0V，共阳极LED点亮

                                printf("state: %d\r\n", (int)state);
                                while(P32 == 0); //等待P32松开
                        }

                }

                if( P33== 0 ) //判断P33按钮是否按下,0为按下
                {
                        Delay20ms();//延时20毫秒消抖
                        if( P33== 0 ) //判断P33按钮是否确实按下
                        {
                                state = !state; //变里取反010101
                                P00 = 1;  //P00端口输出3.3V，共阳极LED熄灭

                                printf("state: %d\r\n", (int)state);
                                while(P33 == 0); //等待P33松开
                        }

                }

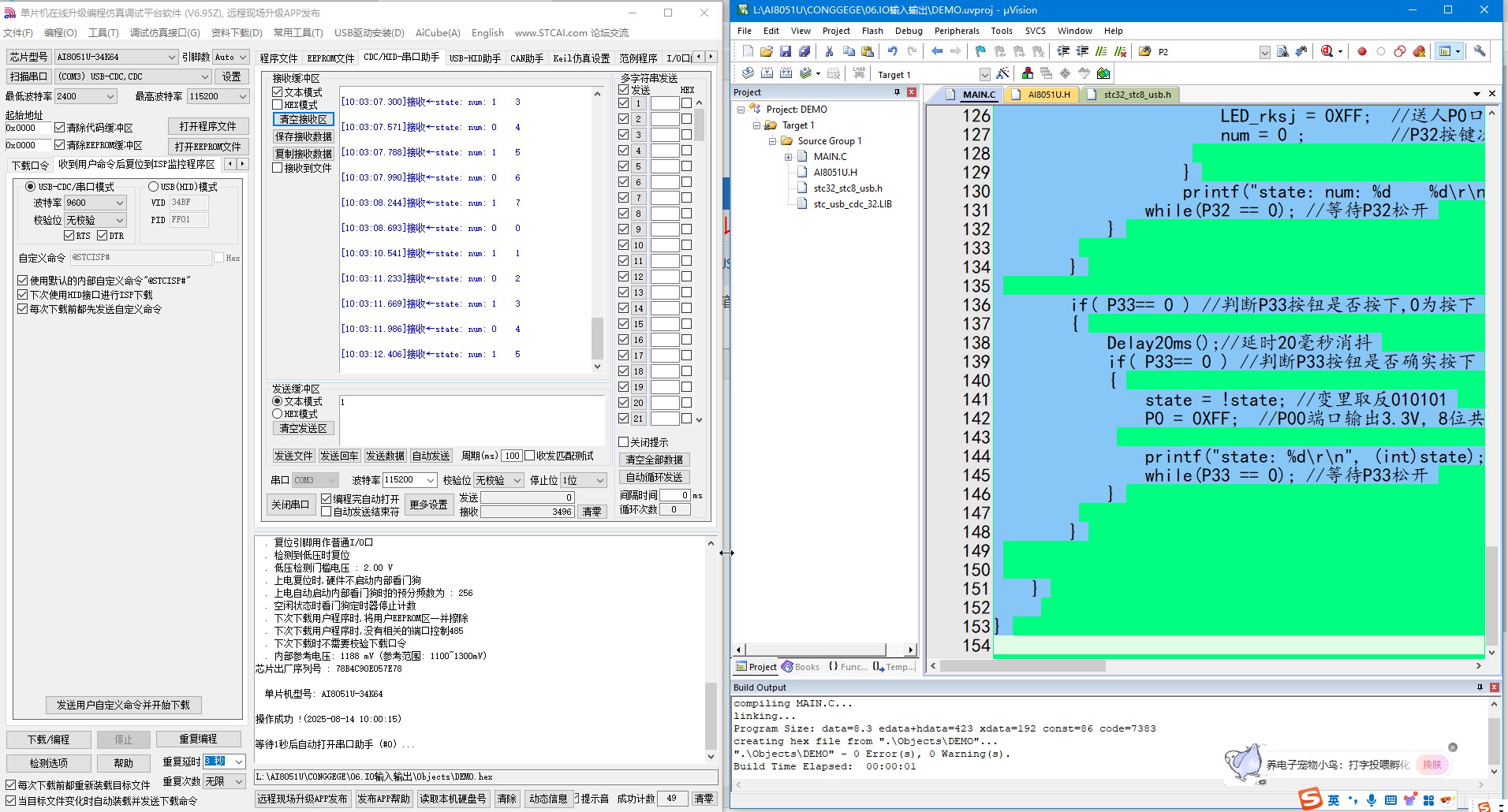

下载执行结果：

wuzhe***

课后任务2：按一下亮一颗灯，在按一下亮两颗灯，直到全亮（变量+加法和乘法）

因为无法上传文件，我直接把main.c复制过来：


# include "ai8051u.h"            //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件
#include "intrins.h"            //调用头文件


#define u8 unsigned char  //8位无符号变量（0-255）
#define ul6 unsigned int  //16位无符号变里（0-65535）

u8 state = 0;  //初始状态


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";
void Delay20ms(void);


void Delay20ms(void)        //@24.000MHz Delay20ms(20);
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}


void main(void)    //主函数
{
        u8 LED_rksj = 0XFF;  //送人P0口数据
        u8 num = 0 ;         //P32按键次数，

        WTST = 0;    //设置程序指令延时参数，
        EAXFR =1;    //扩展寄存器（XFR）访问使能
        CKCON = 0;   //提高访问XRAM速度

        P0M1 = 0x00;   P0M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P1M1 = 0x00;   P1M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P2M1 = 0x00;   P2M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P3M1 = 0x00;   P3M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P4M1 = 0x00;   P4M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P5M1 = 0x00;   P5M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P6M1 = 0x00;   P6M0 = 0x00; //端口配置直接用STC的ISP，很方便的
    P7M1 = 0x00;   P7M0 = 0x00; //端口配置直接用STC的ISP，很方便的



        usb_init();

        IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置


//注意：擎天柱的LED端口在P2，且没有三极管的电源控制，所以只要控制P2端口即可

        P40 = 0; //拉低三极管基极，相当于打开总开关

        //这里和冲哥的不同，主要是秦天柱的LED在P2
//试验箱的LED在P0，而且试验箱P40上还有个三极管

        while(1)
        {


                if (bUsbOutReady)  //如果接受到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            //printf("STC YYDS\r\n");



            usb_OUT_done();  //清除当前的接收区
        }

        //P00 = 0;  //P00端口输出0V，共阳极LED点亮

        //P02 = 0;  //P02端口输出0V，共阳极LED点亮

        //P04 = 0;  //P04端口输出0V，共阳极LED点亮

        //P06 = 0;  //P06端口输出0V，共阳极LED点亮

        //P07 = 0;  //P07端口输出0V，共阳极LED点亮
//任务1：按下P32按钮灯亮，松开P32按钮灯灭；

//                if( P32==0 ) //判断P32按钮是否按下
//                {
//                        P00 = 0;  //P00端口输出0V，共阳极LED点亮
//                }
//                else
//                {
//                        P00 = 1;  //P00端口输出3.3V，共阳极LED熄灭
//                }
//*******************************************
//任务2：按下P32按钮灯灭，松开P32按钮灯亮；


//                if( P32== 1 ) //判断P32按钮是否按下
//                {
//                        P00 = 0;  //P00端口输出0V，共阳极LED点亮
//                }
//                else
//                {
//                        P00 = 1;  //P00端口输出3.3V，共阳极LED熄灭
//                }
//任务3：按一下灯亮，按一下灯灭；
//
//课后任务2：按一下亮一颗灯，在按一下亮两颗灯，直到全亮（变量+加法和乘法）

                if( P32== 0 ) //判断P32按钮是否按下,0为按下
                {
                        Delay20ms();//延时20毫秒消抖
                        if( P32== 0 ) //判断P32按钮是否确实按下
                        {
                                state = !state; //变里取反010101
                                //LED_rksj = _crol_(LED_rksj,1);//左移一位，循环移入每次往前点亮一位
                                LED_rksj = LED_rksj<<1; //左移一位，右边补0，每次往前多点亮一位
                                P0 = LED_rksj;  //P00端口左移一位输出0V，共阳极LED点亮
                                num = num +1 ;
                                        if(num>=8)
                                        {
                                                LED_rksj = 0XFF;  //送人P0口数据
                                                num = 0 ;         //P32按键次数，

                                        }
                                        printf("state: num: %d    %d\r\n", (int)state,num);
                                while(P32 == 0); //等待P32松开
                        }

                }

                if( P33== 0 ) //判断P33按钮是否按下,0为按下
                {
                        Delay20ms();//延时20毫秒消抖
                        if( P33== 0 ) //判断P33按钮是否确实按下
                        {
                                state = !state; //变里取反010101
                                P0 = 0XFF;  //P00端口输出3.3V，8位共阳极LED熄灭

                                printf("state: %d\r\n", (int)state);
                                while(P33 == 0); //等待P33松开
                        }

                }


        }

}

wuzhe***

这样就完成了冲哥哥布置的作业！

接下来，我们继续学习  第七集 定时器中断


P40 = 0；
while（DeviceState！= DEVSTATE_CONFIGURED）；//等待USB完成配置
while（1）
{
    if（bUsboutReady） //如果接收到了数据
    {
    //USB_SendData（UsbOutBuffer，OutNumber）：
    //发送数据缓冲区，长度（接收数据原样返回，用于测试
    usb_OUT_done（）;
    }

    Delay3000ms（）：
    state=！state：//变量取反 0101 0 1

    P00= state；

//任务3：按一下灯亮，按一下灯灭
//判断P32按钮是否按下


     if（P32 == 0） //判断P32按钮是否按下
     {
        Delay20ms（）：//延时20ms消抖
         if（P32 == 0）
         {
             while（P32 == 0） //等待P32松开
             printf（"按键按下：%d\r\n”，count++）
         {

    }

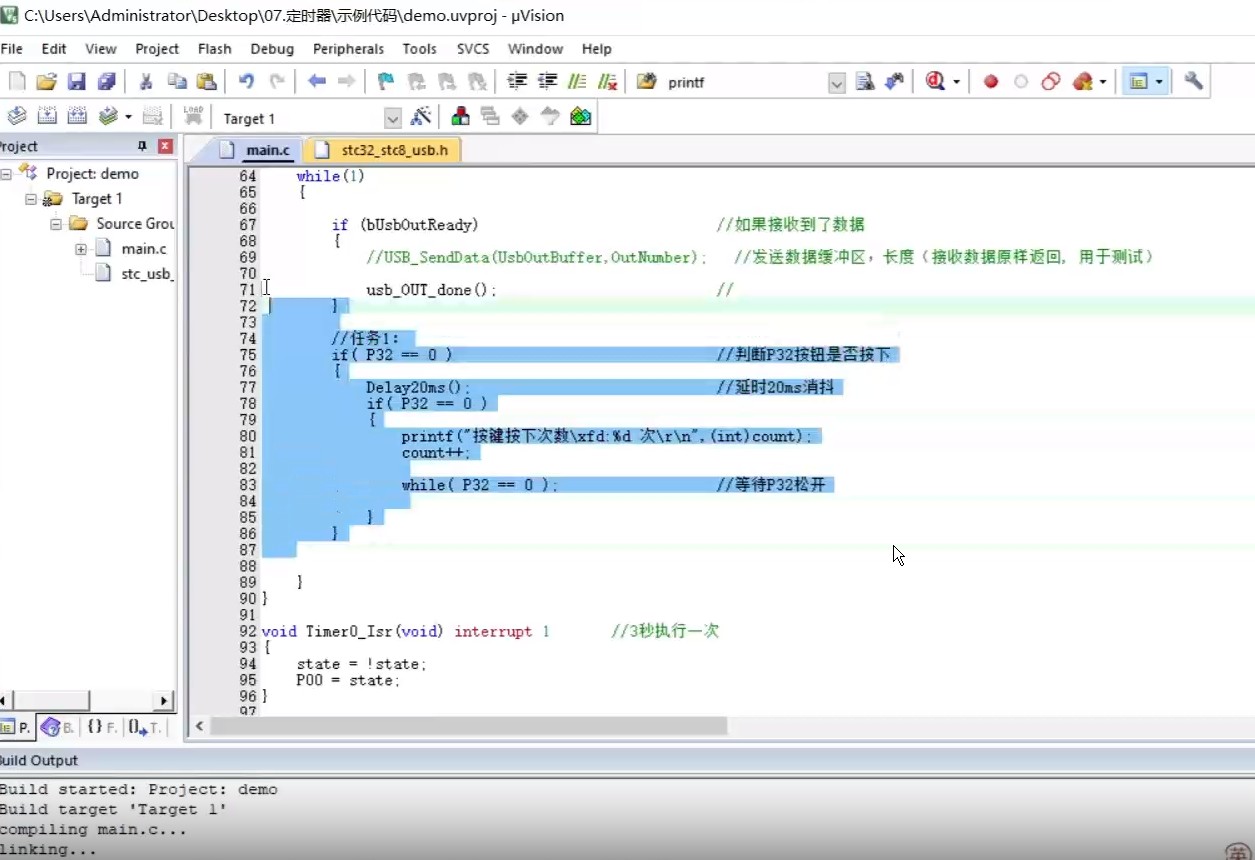

这样单核心单任务，就无法相应COM的打印任务，CUP只是在nop()，干等待时间流逝，没人干活啦

wuzhe***

根本原因是停在这里，Delay3000ms ():

什么都不能干了，我们要用定时器解决这个问题！

先把最终程序写下来：


#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件
#include "intrins.h"                        //d调用头文件

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 state = 0;                                        //初始状态
u8 Run_State = 0;                                //运行状态

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void)        //@24.000MHz  Delay20ms();
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}
void Timer0_Init(void);                //3秒@24.000MHz                //函数声明

void main(void)
{
        int count=1;                                                                        //按键计数变量

    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
//        Timer0_Init();                                                                        //定时器初始化

    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }

//                //任务1：
//                if( P32 == 0 )                                                                //判断P32按钮是否按下
//                {
//                        Delay20ms();                                                        //延时20ms消抖
//                        if( P32 == 0 )
//                        {
//                                printf("按键按下次数\xfd:%d 次\r\n",(int)count);
//                                count++;
//
//                                while( P32 == 0 );                                        //等待P32松开
//
//                        }
//                }

//                //任务2：灯按一下点亮三秒后熄灭。
//                if( P32 == 0 )                                                                //判断P32按钮是否按下
//                {
//                        Delay20ms();                                                        //延时20ms消抖
//                        if( P32 == 0 )
//                        {
////                                printf("按键按下次数\xfd:%d 次\r\n",(int)count);
////                                count++;
//                                P00 = 0;
//                                Timer0_Init();
//                                while( P32 == 0 );                                        //等待P32松开
//
//                        }
//                }

//
                //任务3：救护车灯控制器，按下报警按钮，红蓝交替闪烁（LED1和LED2              表示红和蓝灯），再按一下报警按钮，红蓝灯停止。
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
                                Run_State = !Run_State;                                //运行状态取反

                                //printf("按键按下次数\xfd:%d 次\r\n",(int)count);
                                printf("按键按下次数\xfd:%d 次  状态标志  \%d \r\n",(int)count,Run_State);

                                count++;

                                if( Run_State==1 )                                        //运行
                                {
                                        Timer0_Init();
                                }
                                else
                                {
                                        TR0 = 0;                                                //关闭定时器
                                        P00 = 1;
                                        P01 = 1;
                                }
//                                P00 = 0;
//                                Timer0_Init();
                                while( P32 == 0 );                                        //等待P32松开

                        }
                }

        }
}

//void Timer0_Init(void)                //3秒@24.000MHz        函数定义
//{
//        TM0PS = 0x5B;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
//        AUXR &= 0x7F;                        //定时器时钟12T模式
//        TMOD &= 0xF0;                        //设置定时器模式
//        TL0 = 0x3F;                                //设置定时初始值
//        TH0 = 0x01;                                //设置定时初始值
//        TF0 = 0;                                //清除TF0标志
//        TR0 = 1;                                //定时器0开始计时
//        ET0 = 1;                                //使能定时器0中断
//
//        //TM0PS = 91
//        //12T                 /12
//        // THO-TL0 = 319
//
//}

void Timer0_Init(void)                //500毫秒@24.000MHz
{
        TM0PS = 0x0F;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xDC;                                //设置定时初始值
        TH0 = 0x0B;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}

void Timer0_Isr(void) interrupt 1                //3秒执行一次
{
        state = !state;

        P00 = state;
        P01 = !state;
}

wuzhe***

定时器的介绍
问题：.LED三秒闪烁一下，这三秒按下按键但是没有反应了？这怎么办呢？
答：因为MCU单核的，同一时间只能执行一个事情，没有特殊情况不能被打断。
所以这里就要引入一个特殊的情况，定时器中断。

定时器作用：

（1）用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作

（2）替代长时间的Delay；提高程序的运行效率和处理速度（可以打断主循环）

任务1：LED灯三秒取反一次，这期间任意时刻按下按钮，串口打印按键次数。

printf("按键按下次数\xfd:%d 次  状态标志   %d \r\n",(int)count,(int)Run_State);

注意这里的\xfd 是解决打印乱码的问题...................

用STC的ISP软件可以自动生成定时器和对应的中断函数，很方便的，认真跟着冲哥走，不要跳步，凡是觉得太简单的时候，就是快出问题的时候啦

wuzhe***

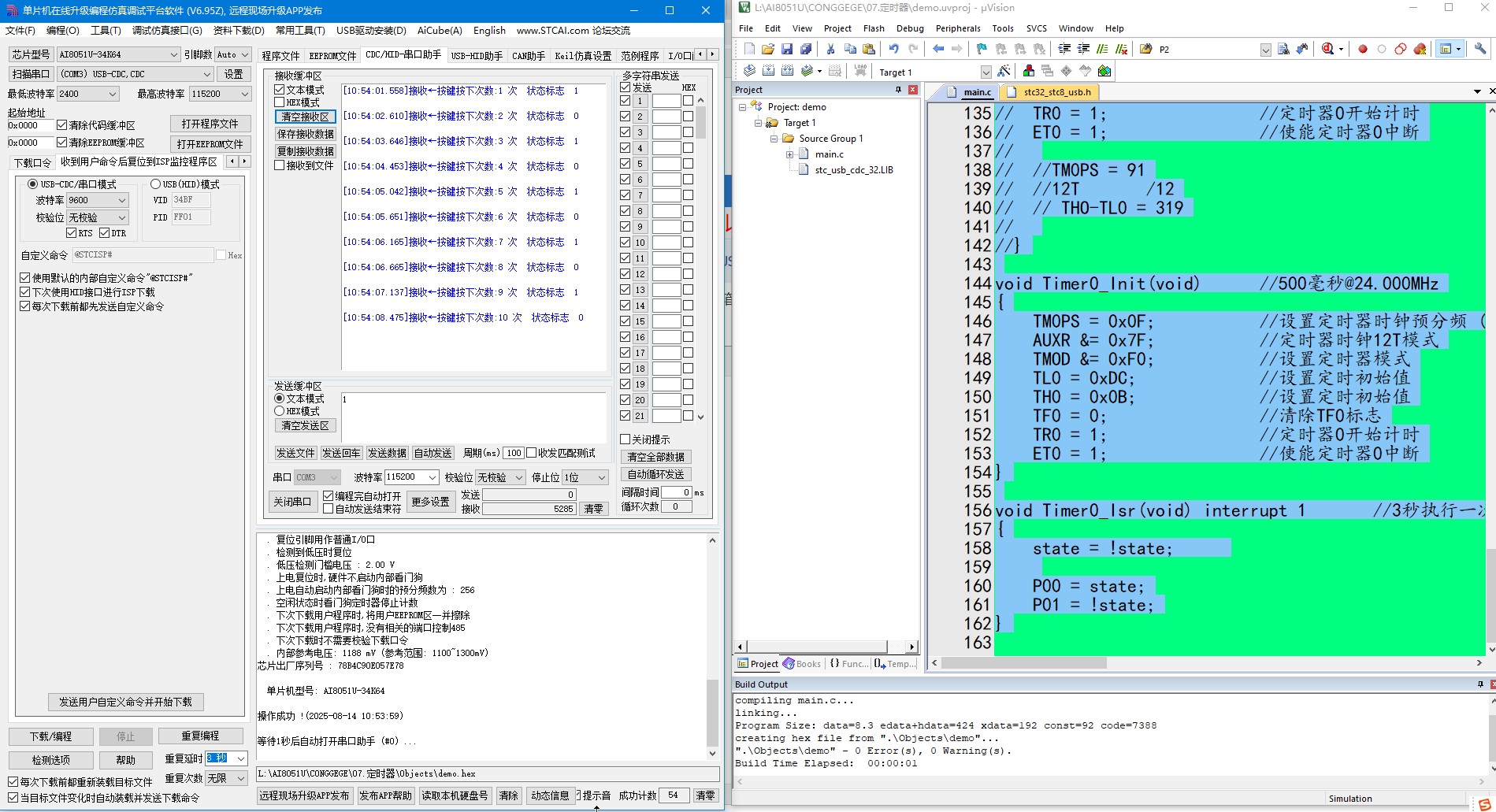

定时器中断函数自动的每隔3秒执行一次

void Timer0_Isr（void）interrupt 1  //3秒执行一次
{
state =！state；
P00 = state；

}

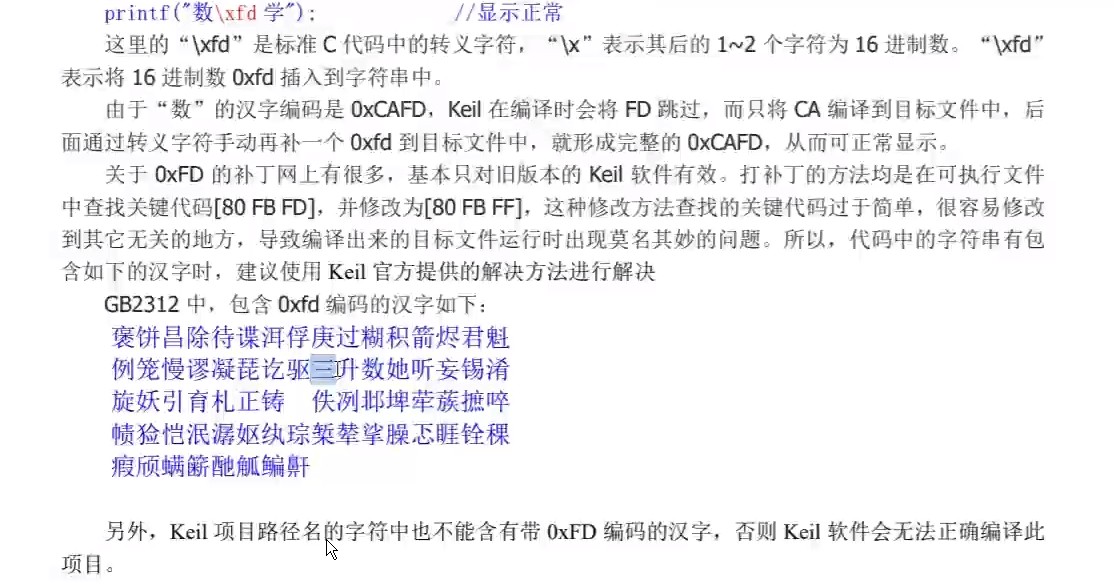

刚才讲的打印乱码的问题：

printf("按键按下次数\xfd:%d 次  状态标志   %d \r\n",(int)count,(int)Run_State);

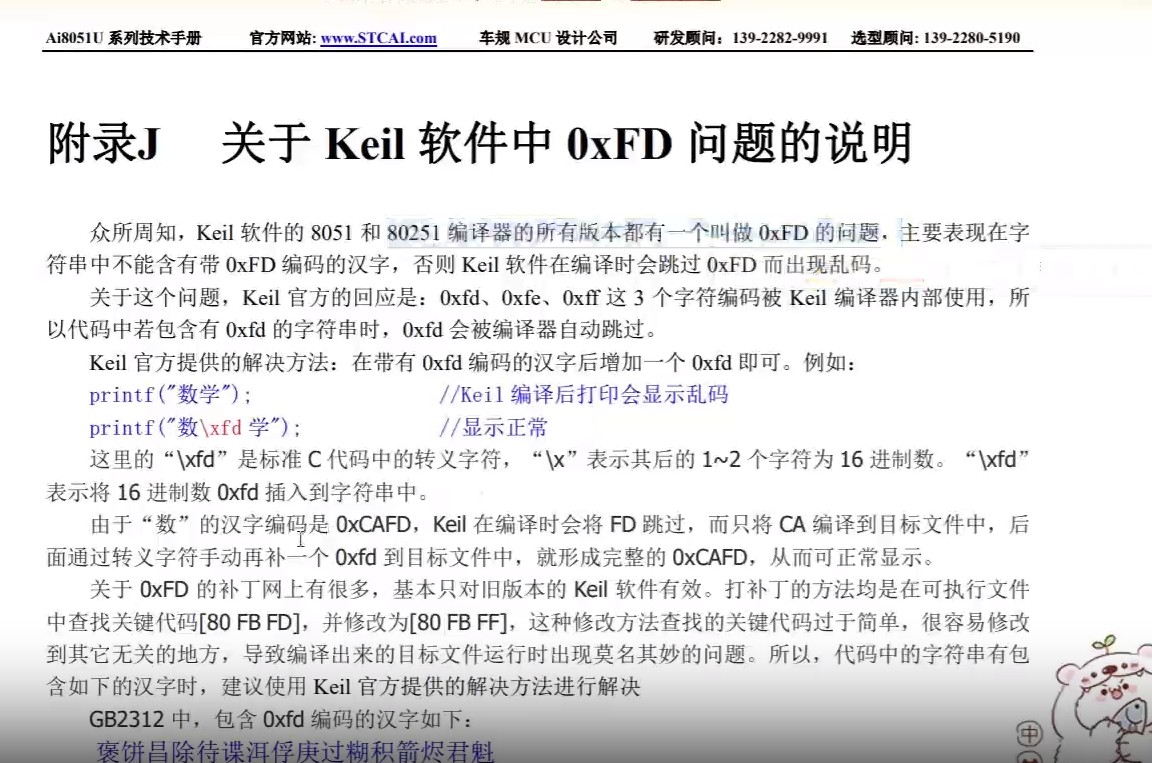

好好看看手册，我截图如下：

wuzhe***

要注意的汉字如下：
