第一次：环境的创立 | 送实验箱

wuzhe***

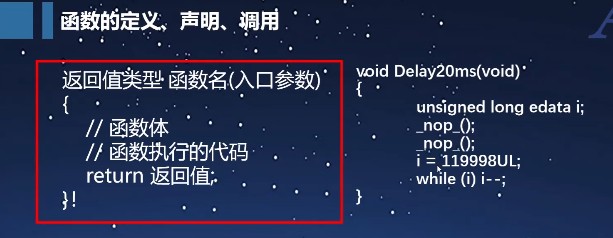

函数的调用：

wuzhe***

调用的函数没有返回值的情况：

wuzhe***

上面没有返回值，就写了void 函数末尾也不用谢return

实际上，上面是做了119998次 i--

没有返回值，只是空耗了时间

voidDelay20ms(void);   这是函数声明

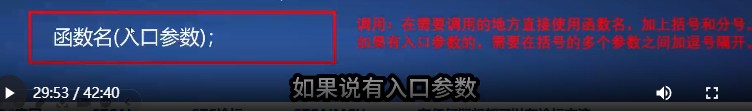

Delay20ms();   这是函数调用

课后小练

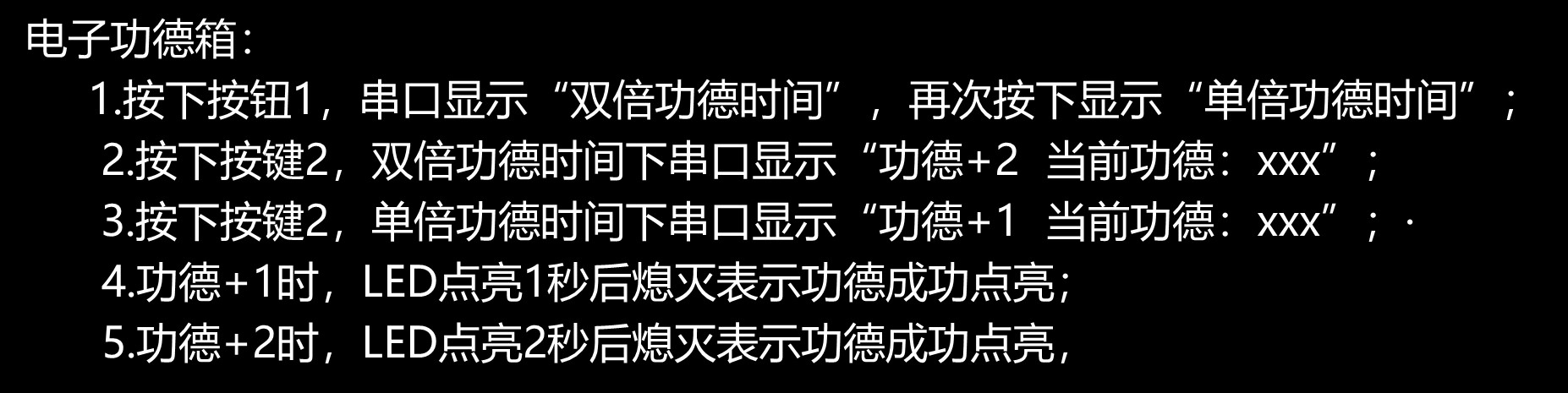

电子功德箱：

     1.按下按钮1，串口显示“双倍功德时间”，再次按下显示“单倍功德时间”；

      2.按下按键2，双倍功德时间下串口显示“功德+2  当前功德：xxx”；

      3.按下按键2，单倍功德时间下串口显示“功德+1  当前功德：xxx”；·

4.功德+1时，LED点亮1秒后熄灭表示功德成功点亮；

5.功德+2时，LED点亮2秒后熄灭表示功德成功点亮，

这个感觉有点难，好了，今天就到此为止！88！！！

wuzhe***

第十次：《8051U深度入门到32位51大型实战教学视频》第八集定时器周期性调度任务


摘要

1.周期性任务介绍
2.文件的创建（.c和.h）
3.结构体的介绍
4.结构体数组的周期性任务调度


实际上从上节课开始就要认真点了，包括作业也不好完成，有点似懂非懂的感觉


1 注意英文字母的大小写问题，实际这个问题比较麻烦，详细可以看看布丁橘长的相关视频，我个人在刚拿到“擎天柱”的时候就发现了这个问题，大小写一定是区分的！
但是在C51的某些情况下，又是不区分的，小心对待.............
2 符号的中文和英文的差别，包括；; （）() 看上去一样，其实一个是中文，一个是英文，差别很大


3 { } 一定是成对出现的。

wuzhe***

先不管上节课的作业，把新课先听了吧！

任务1：用一个定时器实现这个任务。LED1实现0.3秒取反一次，LED2实现0.6沙取反一次，LED3.0.9秒取反一次

肯定是要用定时器，不过我们只会用一个定时器，现在明显要3个，怎么办？

通过一个变量计数，假设这个变量1ms自加一次，加到300即为300ms，加到600就是600ms；计数到达后重新清0；

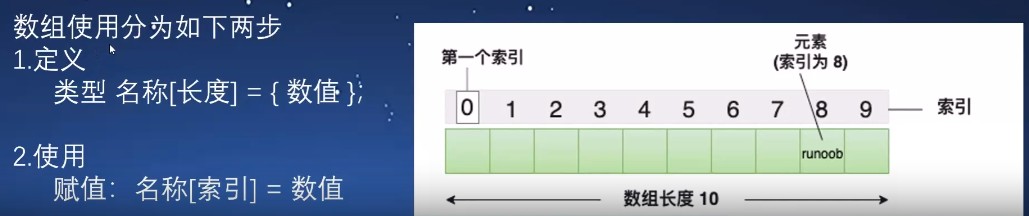

数组使用分为如下两步

1.定义

类型 名称[长度] = { 数值 }；

2.使用

赋值：名称[索引]= 数值

以后肉眼可见的延时，太占CUP，我们都不用了！全部删掉！

定时器计数器用STC公司的ISP ，产生一个1ms的定时器0函数：

void Timer0_Isr(void) interrupt 1

{

}

void Timer0_Init(void)                //1毫秒@24.000MHz

{

        AUXR &= 0x7F;                        //定时器时钟12T模式

        TMOD &= 0xF0;                        //设置定时器模式

        TL0 = 0x30;                                //设置定时初始值

        TH0 = 0xF8;                                //设置定时初始值

        TF0 = 0;                                //清除TF0标志

        TR0 = 1;                                //定时器0开始计时

        ET0 = 1;                                //使能定时器0中断

}

但是：我和冲哥的相比较缺少下面这行..........
TM0PS = 0x00;                        //设置定时器时钟预分频

why?  难道是默认？毕竟ISP软件版本不一样！

wuzhe***

跟着冲哥，把程序写好了：但是下载后3个LED全亮，是一直亮，哪里错啦？


#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件
#include "intrins.h"                        //d调用头文件

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 State1 = 0;                                        //LED1初始状态
u8 State2 = 0;                                        //LED2初始状态
u8 State3 = 0;                                        //LED3初始状态



u8 Run_State = 0;                                //运行状态




u16 Count_300 = 0 ;            //计数300ms变量
u16 Count_600 = 0 ;            //计数600ms变量
u16 Count_900 = 0 ;            //计数900ms变量

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";


void Timer0_Init(void);  //定时器函数声明

void main(void)
{
        int count=1;                                                                        //按键计数变量

    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();        //定时器初始化                                                                //定时器初始化

    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
            printf("状态变量State1: %d  状态变量State2： %d 状态变量State3：  %d \r\n",State1,State2,State3);

            usb_OUT_done();                                                        //
        }


                if( Count_300++>=300)   //300ms到达！
                {

                                Count_300 = 0;
                                State1 = !State1;
                                P00 = State1;

                }

                if( Count_600++>=600)   //600ms到达！
                {

                                Count_600 = 0;
                                State2 = !State2;
                                P01 = State2;


                }

                if( Count_900++>=900)   //900ms到达！
                {

                                Count_900 = 0;
                                State3 = !State3;
                                P02 = State3;


                }


        }
}


void Timer0_Init(void)                //1毫秒@24.000MHz
{
        TM0PS = 0x00;           //设置定时器时钟预分频
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x30;                                //设置定时初始值
        TH0 = 0xF8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}




void Timer0_Isr(void) interrupt 1                //1毫秒执行一次
{

        Count_300++;
        Count_600++;
        Count_900++;


}



想看看哪里的问题，
printf("状态变量State1: %d  状态变量State2： %d 状态变量State3：  %d \r\n",State1,State2,State3);
串口也看不到任何信息？奇怪啊？

wuzhe***

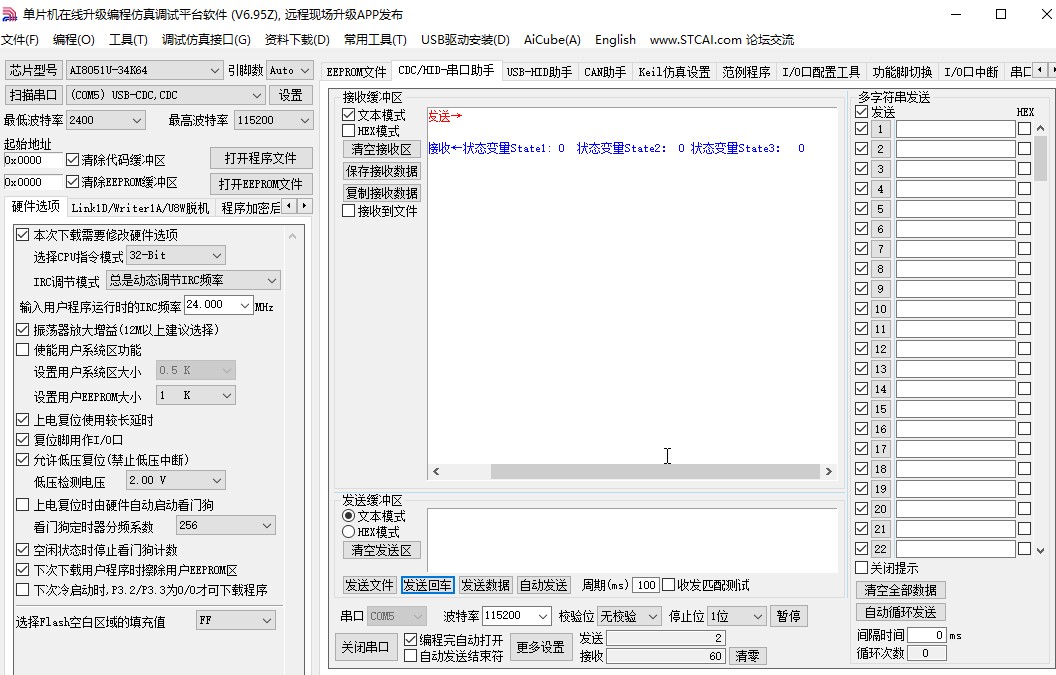

上面的表述有错，在串口看到3个状态变量，始终是0


所以LED长亮！

Timer0_Init();  //定时器初始化


应该是定时器中断程序没有执行？


void Timer0_Isr(void) interrupt 1                //1毫秒执行一次
{

        Count_300++;
        Count_600++;
        Count_900++;


}


不对，好像是这里错！


                if( Count_300++>=300)   //300ms到达！
                {

                                Count_300 = 0;
                                State1 = !State1;
                                P00 = State1;

                }

                if( Count_600++>=600)   //600ms到达！
                {

                                Count_600 = 0;
                                State2 = !State2;
                                P01 = State2;


                }

                if( Count_900++>=900)   //900ms到达！
                {

                                Count_900 = 0;
                                State3 = !State3;
                                P02 = State3;


                }

Count_300++  应该是Count_300！！！
改好了就一切正常！



wuzhe***

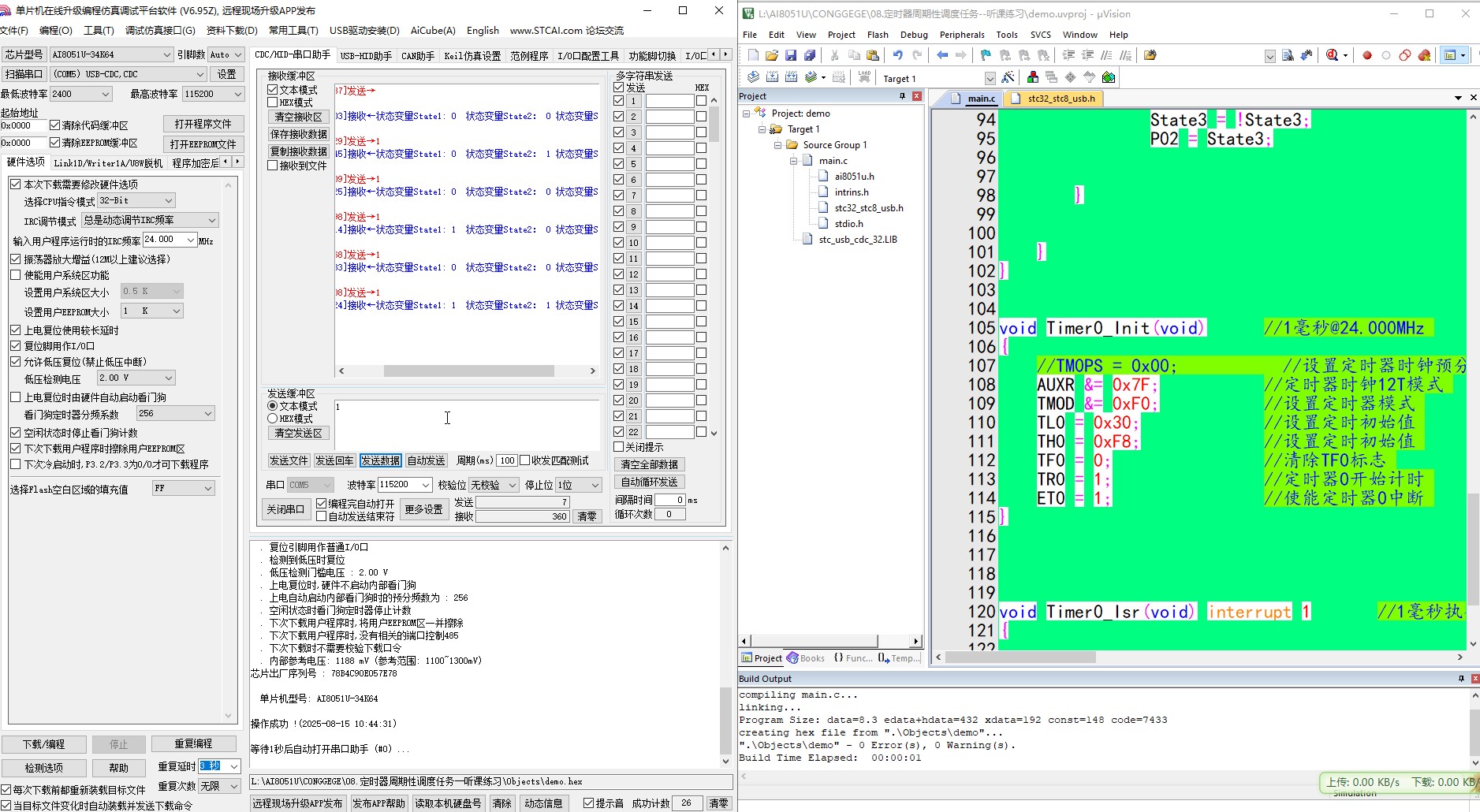

把定时器预分屏去掉，也正常：



void Timer0_Init(void)                //1毫秒@24.000MHz
{
        //TM0PS = 0x00;           //设置定时器时钟预分频
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x30;                                //设置定时初始值
        TH0 = 0xF8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}

wuzhe***

有没有其他方法实现或者说我们的代码可以简单一点？

有：先看数组的概念：

数组使用分为如下两步
1.定义
类型 名称[长度]={数值]；
2.使用
赋值：名称[索引]= 数值15：06/1：23：29
给个例子：
u8 State[10] = {1,2,3,4,5,6,7,8,9,10}; //定义一个数组且赋初值
注意我们有关汉字乱码，已经打过补丁，不用加\XFD!!!

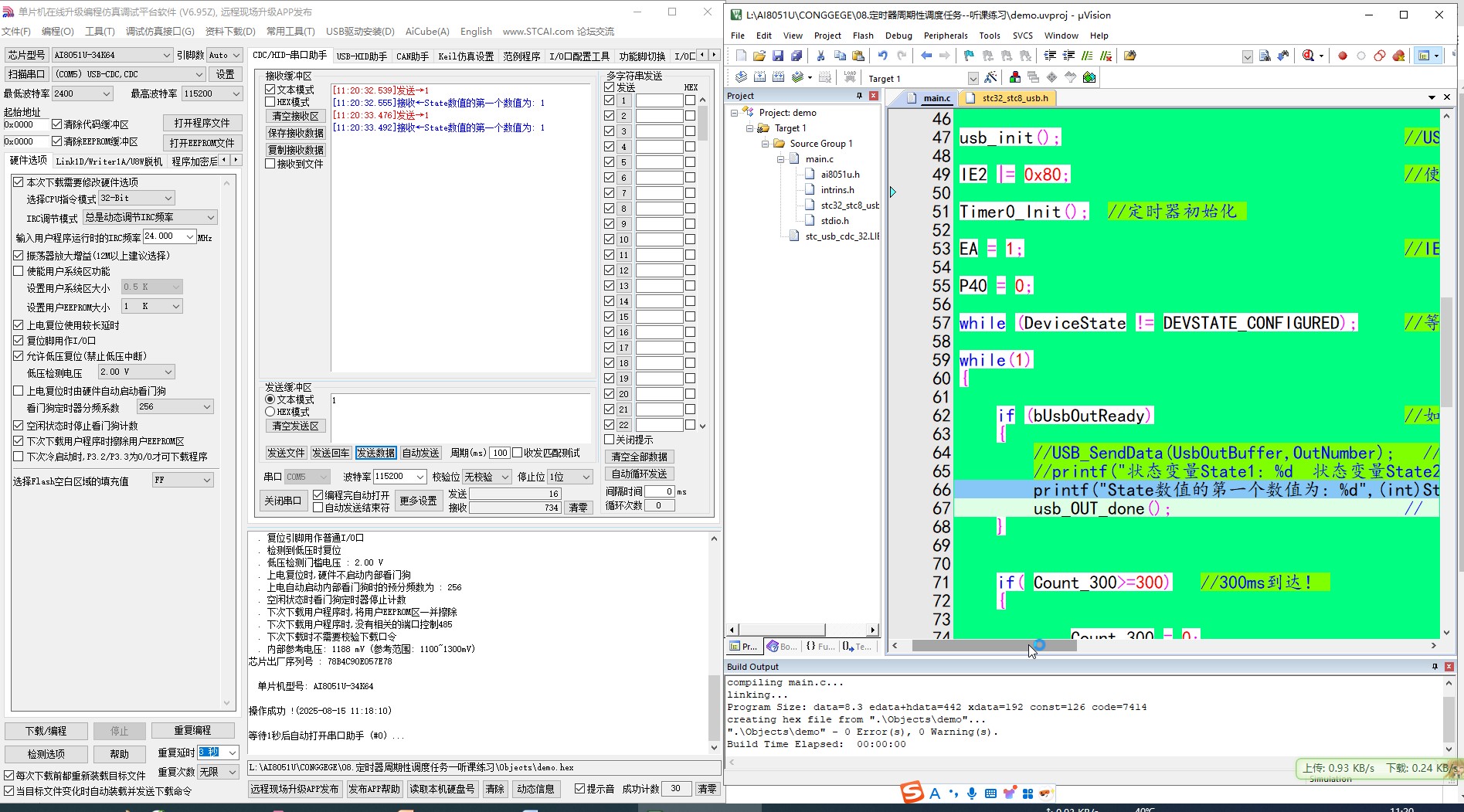

                        printf("State数值的第一个数值为: %d",(int)State[0]);

wuzhe***

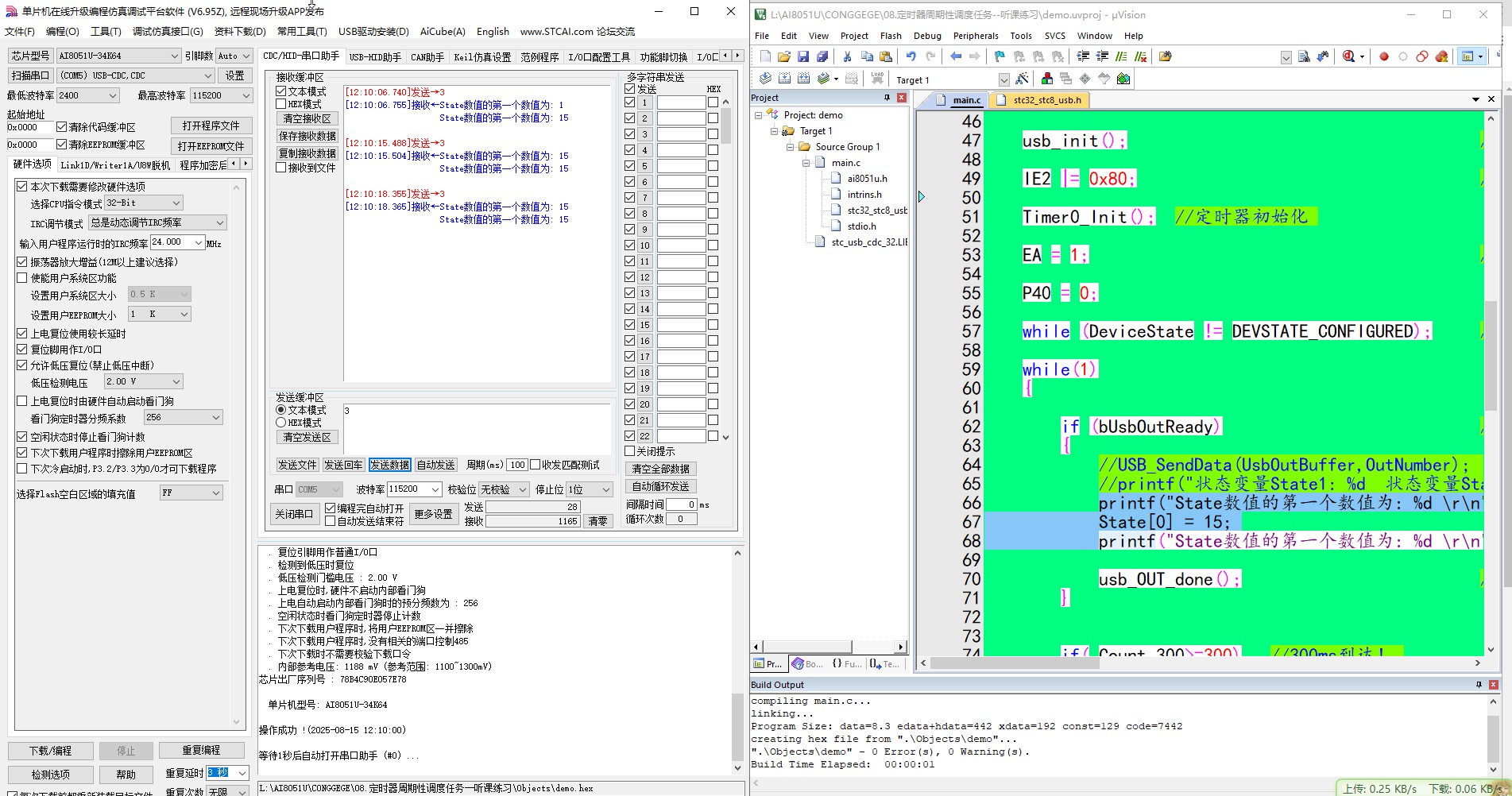

数组变量的写入：


printf("State数值的第一个数值为: %d \r\n",(int)State[0]);
State[0] = 15;
printf("State数值的第一个数值为: %d \r\n",(int)State[0]);
