第一次：环境的创立 | 送实验箱

wuzhe***

// ----------------------- p10端口闪烁        -----------------------
        if( P10_STATE == 0 )
                LED40_SetBit(1,0);
        else
                LED40_ClrBit(1,0);

        P10_STATE = !P10_STATE;
}


闪烁就是在高低电平切换，最容易实现的

wuzhe***

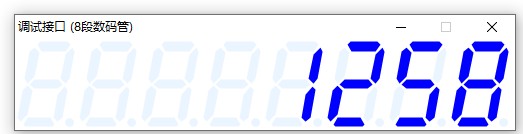

再来看我们下面虚拟的数码管：

wuzhe***

任务2：左边数码管显示P32按下次数
右边数码管显示P33按下次数

这个要学会按键按下次数的计算......

其实还是用常整数可能会比字符串更方便

u32 KEY_Count = 0;

// 任务2：左边数码管显示P32按下次数, 右边数码管显示P33按下次数

void TASK_2( void )

{

        KEY_Count = KEY1_COUNT *10000 + KEY2_COUNT;



        SEG7_ShowLong( KEY_Count ,10);



}

这个不好理解，有压缩饼干的味道..........

当然，要从这里入手：


u16 KEY1_COUNT = 0;                //P32按钮计数
u16 KEY2_COUNT = 0;                //P33按钮计数

void KEY_Task(void)
{
// ------------P32按钮计数------------
        if( P32 == 0 )
        {
                Key_Vol++;
                if( Key_Vol==5 )
                {
                        KEY1_COUNT++;
                }
        }
        else
        {
                Key_Vol = 0;
        }

// ------------P33按钮计数------------
        if( P33 == 0 )
        {
                Key_Vol_2++;
                if( Key_Vol_2==5 )
                {
                        KEY2_COUNT++;
                }
        }
        else
        {
                Key_Vol_2 = 0;
        }

}

wuzhe***

又遇到一个奇诡的问题：

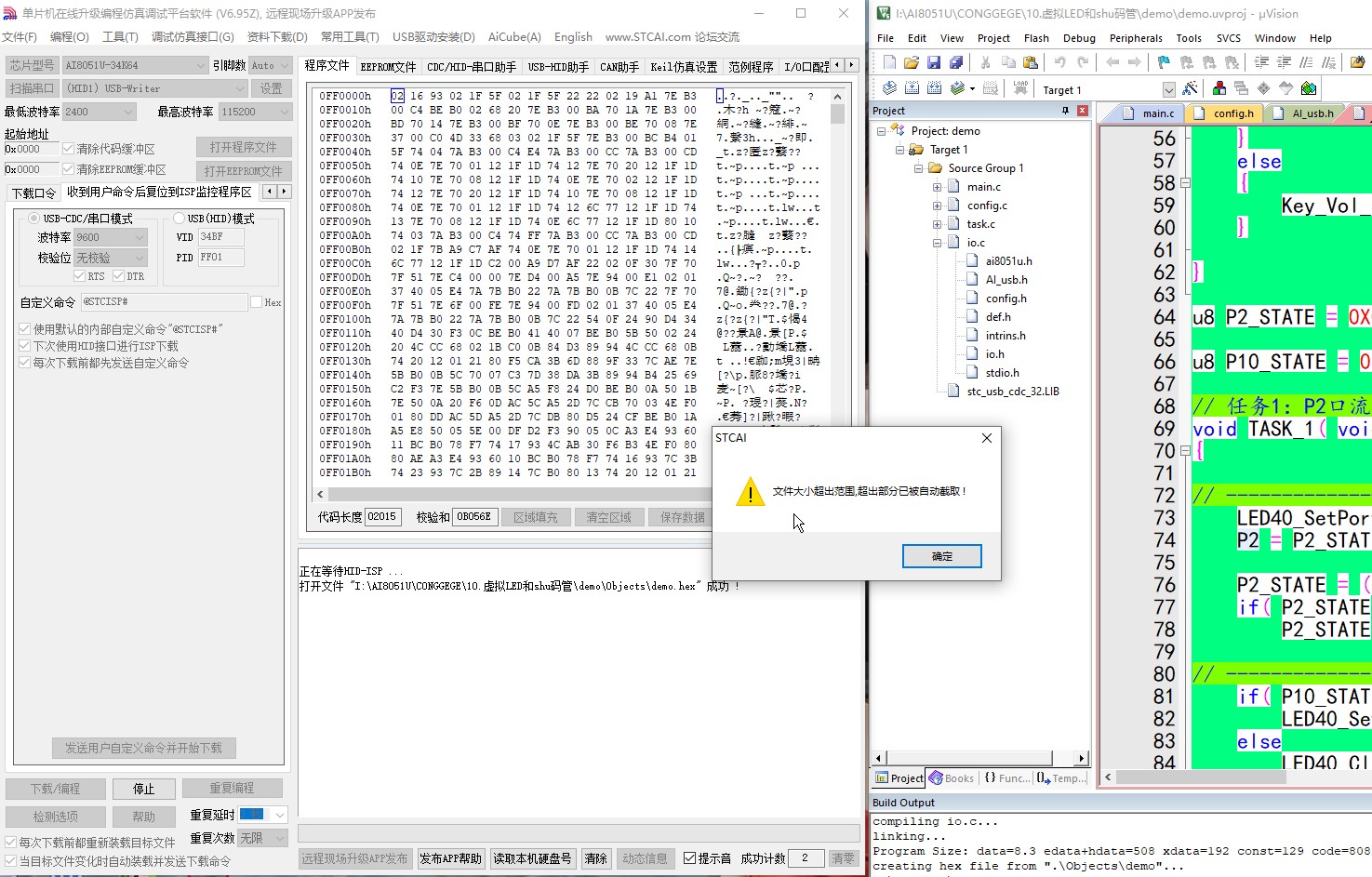

下载的时候，ISP打开编译好的 .HEX文件的时候，说文件大学超出范围：

wuzhe***

还有个小问题：

这里原来是乘以10000


void TASK_2( void )
{
        KEY_Count = KEY1_COUNT *10000 + KEY2_COUNT;  //2个次数整合为1个方便显示

        SEG7_ShowLong( KEY_Count ,10);

}


实验后，发现改成1000，效果更好：


void TASK_2( void )
{
        KEY_Count = KEY1_COUNT *1000 + KEY2_COUNT;  //2个次数整合为1个方便显示

        SEG7_ShowLong( KEY_Count ,10);

}

可以解决P32按10次后乱码的问题，当然也不是彻底解决......

wuzhe***

u16 KEY1_COUNT = 0;                //P32按钮计数
u16 KEY2_COUNT = 0;                //P33按钮计数

本来2个按键起码按65534次才出问题，但是实际上按了20多次就胡乱显示啦


P33就问题不大，主要是在P32上：

确实是65535溢出问题！

//signed long KEY_Count = 0;
//float KEY_Count = 0;
u32 KEY_Count = 0;
// 任务2：左边数码管显示P32按下次数, 右边数码管显示P33按下次数
void TASK_2( void )
{
        KEY_Count = KEY1_COUNT *1000 + KEY2_COUNT;  //2个次数整合为1个方便显示
        //printf("按键按下次数\xfd:%d 次 \r\n",(signed long)KEY_Count);

            SEG7_ShowLong( KEY_Count ,10);
          //SEG7_ShowFloat(KEY_Count);
}


我直觉问题是在显示上，本来想看看printf("按键按下次数\xfd:%d 次 \r\n",(signed long)KEY_Count);
KEY_Count超过65534之后是多大？

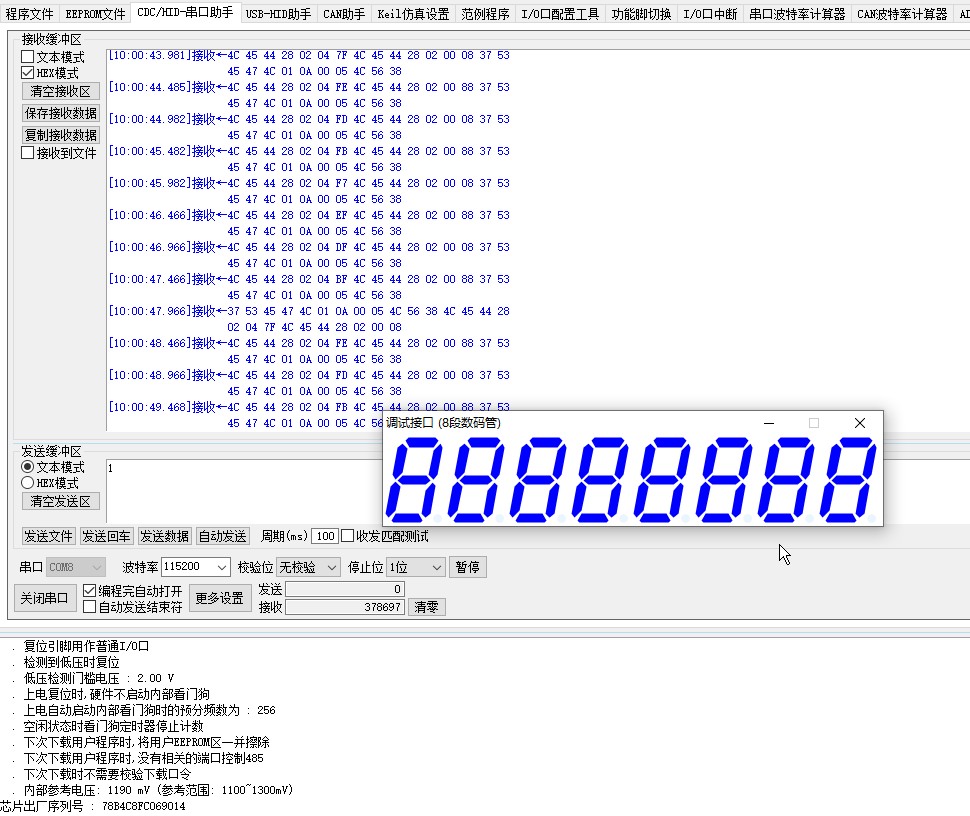

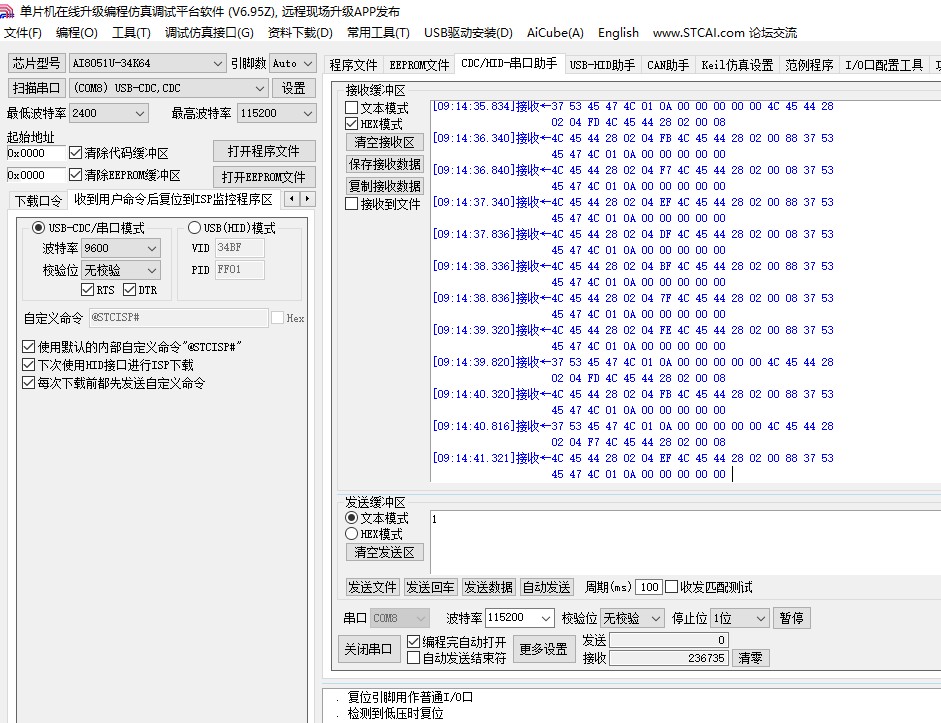

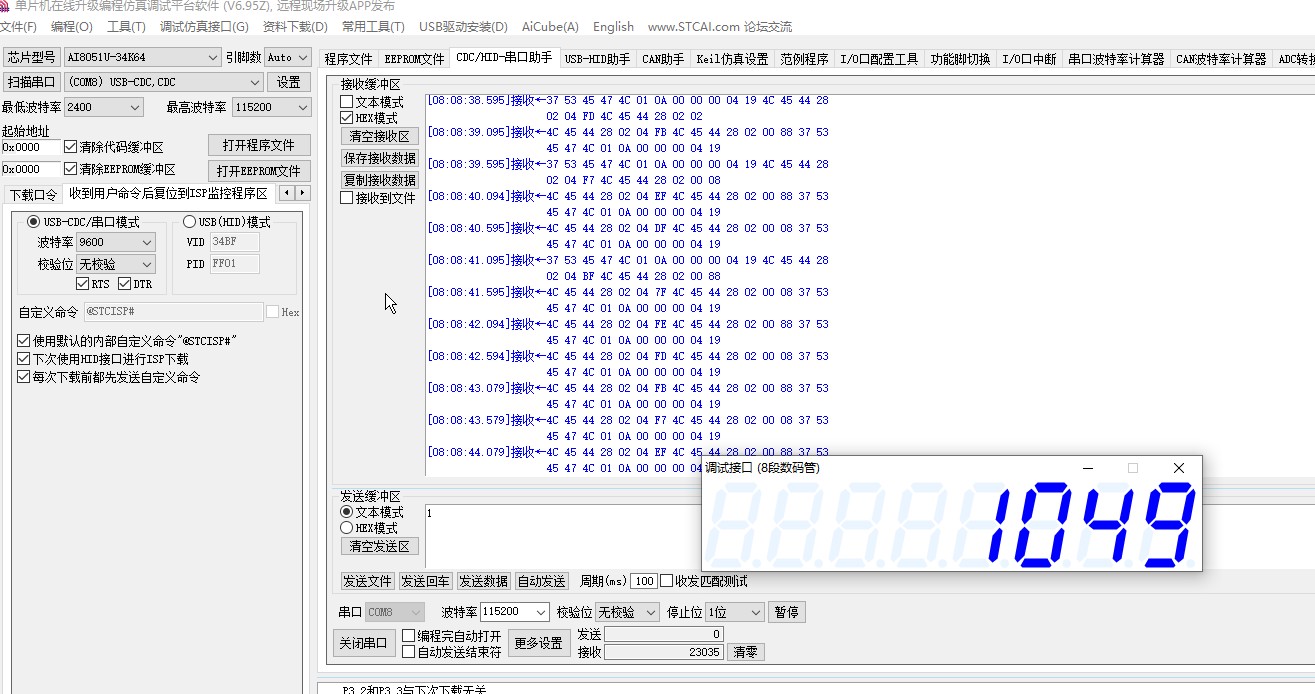

但是 USB-CDC串口不知道从ai8051u哪里发出的打印指令一直在回打：

只能先放一下，暂时*1000 ，这样P33可以按999次，P32最大按64次！

wuzhe***

当然，我发现还有

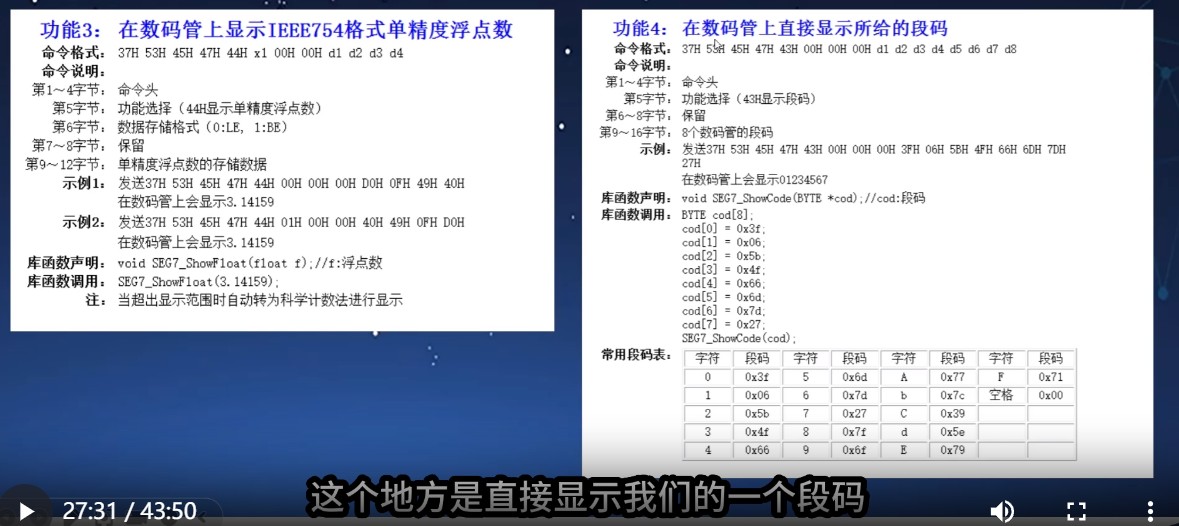

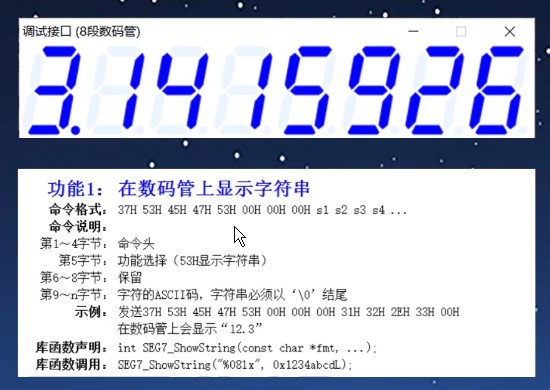

int SEG7_ShowString(const char *fmt, ...); 函数


去手册看看？

手册指引我们去：
上面调试仿真接口函数的详细帮助信息请参考下载软件中的“接口协议及帮助”

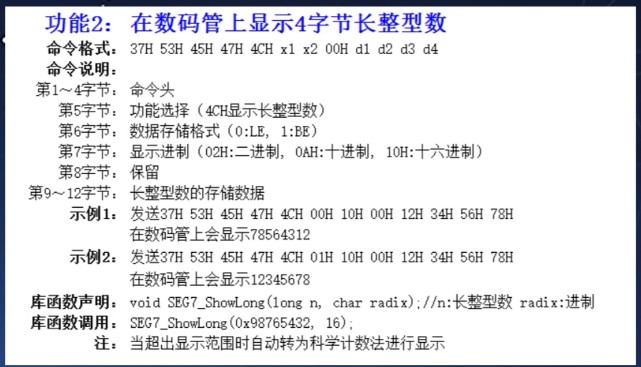

功能2：	在数码管上显示4字节长整型数
命令格式：	37H 53H 45H 47H 4CH x1 x2 00H d1 d2 d3 d4
命令说明：
第1～4字节：	命令头
第5字节：	功能选择（4CH显示长整型数）
第6字节：	数据存储格式（0:LE, 1:BE）
第7字节：	显示进制（02H:二进制, 0AH:十进制, 10H:十六进制）
第8字节：	保留
第9～12字节：	长整型数的存储数据
示例1：	发送37H 53H 45H 47H 4CH 00H 10H 00H 12H 34H 56H 78H
	在数码管上会显示78564312
示例2：	发送37H 53H 45H 47H 4CH 01H 10H 00H 12H 34H 56H 78H
	在数码管上会显示12345678
库函数声明：	void SEG7_ShowLong(long n, char radix);//n:长整型数 radix:进制
库函数调用：	SEG7_ShowLong(0x98765432, 16);
注：	当超出显示范围时自动转为科学计数法进行显示

本来应该是对的，4字节长整型是可以正常显示的。但是：

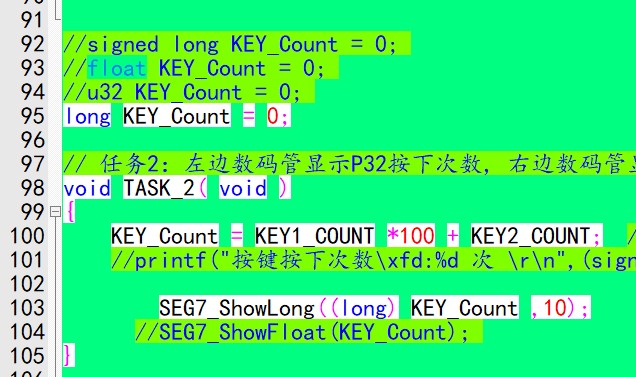

//signed long KEY_Count = 0;
//float KEY_Count = 0;
//u32 KEY_Count = 0;
long KEY_Count = 0;

// 任务2：左边数码管显示P32按下次数, 右边数码管显示P33按下次数
void TASK_2( void )
{
        KEY_Count = KEY1_COUNT *100 + KEY2_COUNT;  //2个次数整合为1个方便显示
        //printf("按键按下次数\xfd:%d 次 \r\n",(signed long)KEY_Count);

            SEG7_ShowLong((long) KEY_Count ,10);
          //SEG7_ShowFloat(KEY_Count);
}


4字节长整型如何正确定义？u32不行么  unsigned long KEY_Count = 0; u32 KEY_Count = 0;


应该都没问题啊？反正一超出65534就乱了，根源应该是计数器溢出中断？

65536代表的是一个16位计数器的最大值。这个计数器由高8位（TH0）和低8位（TL0）组成，可以存储2^16=65536个数。当计数器从65536开始计数时，经过一段时间后会溢出并产生中断。


所以根本问题不是显示！

我们验证一下：


//signed long KEY_Count = 0;
//float KEY_Count = 0;
//u32 KEY_Count = 0;
unsigned long KEY_Count = 0;

// 任务2：左边数码管显示P32按下次数, 右边数码管显示P33按下次数
void TASK_2( void )
{
        KEY_Count = KEY1_COUNT *100 + KEY2_COUNT;  //2个次数整合为1个方便显示
        //printf("按键按下次数\xfd:%d 次 \r\n",(signed long)KEY_Count);
                KEY_Count = 88888888;
            SEG7_ShowLong((long) KEY_Count ,10);
          //SEG7_ShowFloat(KEY_Count);
}

wuzhe***

当然，实际上65535也是够用的


我们乘以100

这是P32可以按655次，P33反正可以进位，就算不进位也有99次，混过去是可以的...........

wuzhe***

最后就是拟键盘！

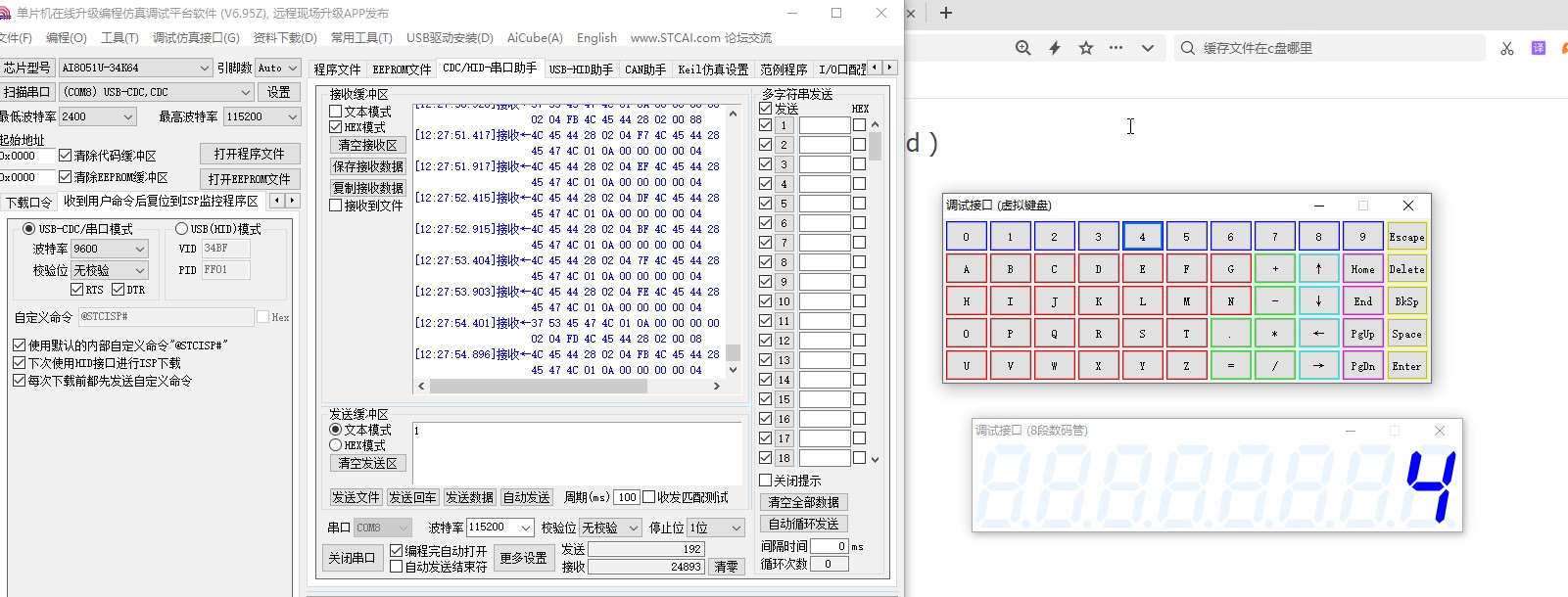

任务3：按下数字按键在数码管显示对应的按键数字！
例：按下按键0数码管显示0；

先学会用  extern 关键字：

extern u32 REC_NUM;  //变量是在io.c建立的
//这个变量要在其他函数使用，就要加extern
//关键字，并且这里不能赋值，就是不能这样：
//extern u32 REC_NUM=0;只能extern u32 REC_NUM;
//意思是我已经在别的地方定义好了。加了extern
//编译器就会自动去别的地方找到这个变量

看看主函数：

void main(void)
{
        Sys_init();                                                                                //系统初始化
        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();                                                                        //定时器初始化
    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
                        REC_NUM = UsbOutBuffer[5]-48;
                        //我们接受的数据在UsbOutBuffer里面

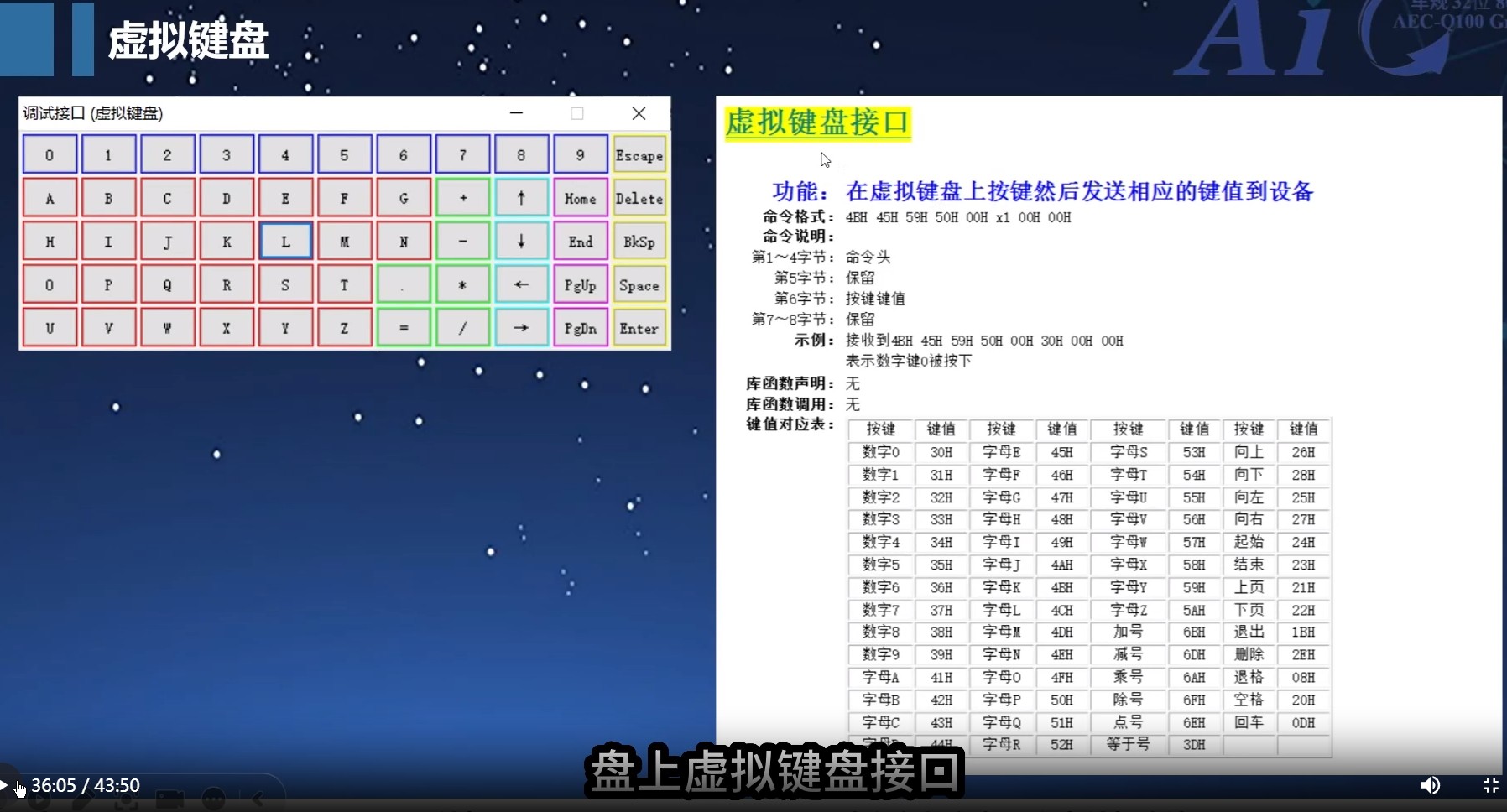

/*功能：在虚拟键盘上按键然后发送相应的键值到设备
命令格式：4EHH 59H 50H 00H x1 00H 00H
命令说明：
?
第1~4字节：命令头
第5字节：保留
第6字节：按键键值
第7~8字节：保留
我们需要第6个字节（从0数是第5个）
UsbOutBuffer[5]-48;-48就是ASCII编码问题，我们
要直接显示数字，不需要显示ASCII编码
上位机发0的编码48过来，我们直接发0回去显示
用void TASK_3( void )完成任务
示例：接收到4BH 45H 59H 50H 00H 30H 00H 00H
表示数字键0被按下*/

           // USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数

        }
}


u32 REC_NUM是在io.c里定义赋初值的，顺便写好任务3函数void TASK_3( void )



u32 REC_NUM = 0;

// 任务3：按下数字按键在数码管显示对应的按键数字！
void TASK_3( void )
{
        SEG7_ShowLong( REC_NUM ,10);
}

wuzhe***

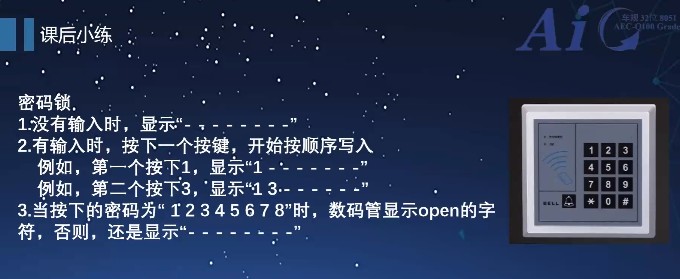

课后练习，好像很难

不过，我们已经学完了十集，还算可以啦，没有间断，一鼓作气就算合格


今天到此为止啦
