wuzhe***

接下来学习数组和for()的应用：


先定义一个全局变量i和数组16位数组Count_ms[3]

u16 Count_ms[3] = {0,0,0};     //3个记时变量
u8 i;




for(i =0;i<3;i++)
                {

                        Count_ms[i]++;
                        if( Count_ms[0]>=300)   //300ms到达！
                        {

                                Count_ms[0] = 0;
                                State1 = !State1;
                                P00 = State1;

                        }

                        if( Count_ms[1]>=600)   //600ms到达！
                        {

                                Count_ms[1] = 0;
                                State2 = !State2;
                                P01 = State2;

                        }

                        if( Count_ms[2]>=900)   //900ms到达！
                        {

                                Count_ms[2] = 0;
                                State3 = !State3;
                                P02 = State3;

                        }



                }



这样写，就清爽很多！！！

wuzhe***

周期性任务介绍
任务2：数组点亮LED，实现流水灯

注意事项：
LED是0点亮，1熄灭。数组长度需要把握好流水灯移动的时间

/* 我想这样点亮8个LED，要求用数组
                b0     b7
      低位     高位
                01111111
                10111111
                11011111
                11101111
                11110111
                11111011
                11111101
                11111110


*/



#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件
#include "intrins.h"                        //d调用头文件

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 State1 = 0;                                        //LED1初始状态
u8 State2 = 0;                                        //LED2初始状态
u8 State3 = 0;                                        //LED3初始状态

u8 num = 0;
u8 State[8] = {0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80}; //定义一个数组且赋初值


u8 Run_State = 0;                                //运行状态




u16 Count_300 = 0 ;            //计数300ms变量
u16 Count_600 = 0 ;            //计数600ms变量
u16 Count_900 = 0 ;            //计数900ms变量

u16 Count_ms[3] = {0,0,0};     //3个记时变量
u8 i;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";


void Timer0_Init(void);  //定时器函数声明

void main(void)
{
        int count=1;                                                                        //按键计数变量

    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断

        Timer0_Init();  //定时器初始化

    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
            //printf("状态变量State1: %d  状态变量State2： %d 状态变量State3：  %d \r\n",State1,State2,State3);
                        //printf("State数值的第一个数值为: %d \r\n",(int)State[0]);
            State[0] = 15;
                        //printf("重新修改后State数值的第一个数值为: %d \r\n",(int)State[0]);

                        for(i =0 ;i<3; i++)
                        {

                                printf("当前变量i: %d  \r\n",i);

                          }

                        usb_OUT_done();                                                        //
         }

                if( Count_ms[0]>=500)   //500ms执行一次
                        {

                                Count_ms[0] = 0;

                                //P0 = State[num]; //2种不同亮法
                                P0 = ~State[num];

                                num++;
                                        if(num>7)
                                        {
                                                num=0;
                                        }
                        }




        }
}


void Timer0_Init(void)                //1毫秒@24.000MHz
{
        //TM0PS = 0x00;           //设置定时器时钟预分频
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x30;                                //设置定时初始值
        TH0 = 0xF8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}




void Timer0_Isr(void) interrupt 1                //1毫秒执行一次
{


        Count_ms[0]++;



}

wuzhe***

任务3：按键1按一下，LED通过数组移动一下；

注意事项：

按键不能在通过while判断是否按下松开了

可以通过按键按下计数

wuzhe***

解决按键不松开，程序就卡死在while这句上的方法如下：



/* 我想这样点亮8个LED，要求用数组
                b0     b7
      低位     高位
                01111111
                10111111
                11011111
                11101111
                11110111
                11111011
                11111101
                11111110
任务3：按键1按一下，LED通过数组移动一下；
注意事项：按键不能在通过while判断是否按下（不松手会一直死在那儿）
松开了可以通过按键P32按下计数,LED亮的灯循环向右移动

*/



#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件
#include "intrins.h"                        //d调用头文件

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 State1 = 0;                                        //LED1初始状态
u8 State2 = 0;                                        //LED2初始状态
u8 State3 = 0;                                        //LED3初始状态

u8 num = 0;
u8 State[8] = {0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80}; //定义一个数组且赋初值


u8 Run_State = 0;                                //运行状态

u16 Key_Vol= 0;                                 //按键按下持续时间


u16 Count_300 = 0 ;            //计数300ms变量
u16 Count_600 = 0 ;            //计数600ms变量
u16 Count_900 = 0 ;            //计数900ms变量

u16 Count_ms[3] = {0,0,0};     //3个记时变量
u8 i;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay10ms(void)        //@24.000MHz，延时10ms
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 59998UL;
        while (i) i--;
}




void Timer0_Init(void);  //定时器函数声明

void main(void)
{
        int count=1;                                                                        //按键计数变量

    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断

        Timer0_Init();  //定时器初始化

    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
            //printf("状态变量State1: %d  状态变量State2： %d 状态变量State3：  %d \r\n",State1,State2,State3);
                        //printf("State数值的第一个数值为: %d \r\n",(int)State[0]);
            State[0] = 15;
                        //printf("重新修改后State数值的第一个数值为: %d \r\n",(int)State[0]);

                        for(i =0 ;i<3; i++)
                        {

                                printf("当前变量i: %d  \r\n",i);

                          }

                        usb_OUT_done();                                                        //                 }


                }


                P0 = ~State[num];
//                if(P32 == 0 )
//                {
//                                Delay10ms();
//                                if(P32 == 0 )
//                                {
//                                        while( P32 == 0 );  //等他松开P32
//                                        //假如不松手，下面的程序就无法运行，好像
//                                        //死在这里了，接下来就是解决这个问题
//                                        num++;
//                                }
//                                if( num>7)
//                                {
//                                num = 0;
//                                }
//
//
//                }


//下面的方法就可以解决卡死在按键的问题了

                if(Count_ms[1]>=1000)  //1000ms执行一次
                {
                        Count_ms[1] = 0;
                        printf("AI8051U\r\n");

                }
                if(Count_ms[2]>=10)  //10ms执行一次
                {
                                Count_ms[2] = 0;
                                if(P32 == 0)    //P32按键按下
                                {
                                        Key_Vol++;

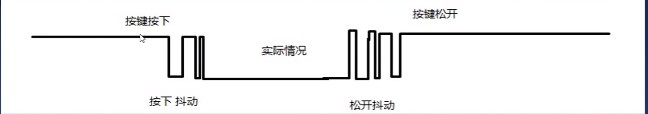

                                        if( Key_Vol == 5)  //P32按键按下，消抖50ms
                                        {
                                                        num++;
                                                        if(num>=8)
                                                        {
                                                                num = 0;

                                                        }
                                        }

                                }
                                else
                                {
                                        Key_Vol = 0;

                                }
                }


        }
}

void Timer0_Init(void)                //1毫秒@24.000MHz
{
        //TM0PS = 0x00;           //设置定时器时钟预分频
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x30;                                //设置定时初始值
        TH0 = 0xF8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}




void Timer0_Isr(void) interrupt 1                //1毫秒执行一次
{


        Count_ms[1]++;
        Count_ms[2]++;


}


这个其实不是太好理解，慢慢想一下.............

wuzhe***

接下来冲哥介绍了文件架构，但我遇到一个问题：跟着冲哥开了user目录，把config.c config.h
建立起来，也能编译，没有报错，但是下载后，连USB_CDC都搞丢了，一开始我还以为硬件出来问题
马上换一台PC，表现一样，换冲哥的模版进去，又是可以的，不知道哪里有问题？

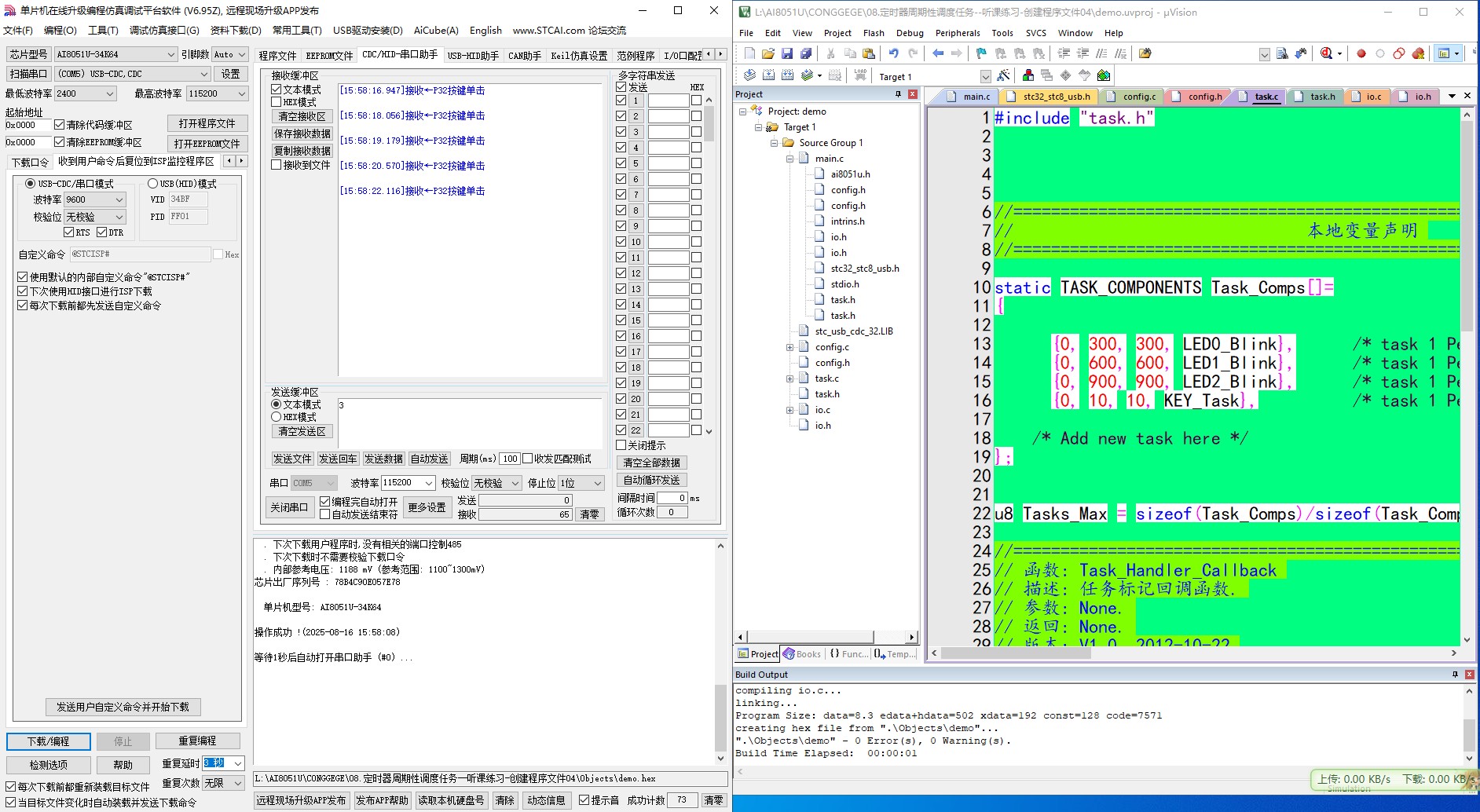

结构体数组的周期性任务调度

LED1  0.3秒闪一次；LED2  0.6秒闪一次，LED3  0.9秒闪一次

1都有定时器1ms加的变量

2都有一个设定的计数目标，

3都有需要执行的功能，

4.定时时间到了才能执行

typedef struct

{

u8 Run;  //任务状态：Run/Stop

u16 TIMCount;  //定时计数器

u6TRITime;    //重载计数器

void(*TaskHook)(void）;//任务函数

}TASK_COMPONENTS;

看看官方的结构体：

//========================================================================

//                               本地变量声明

//========================================================================

static TASK_COMPONENTS Task_Comps[]=

{

//状态  计数  周期  函数

    {0, 1,   1,   Sample_Display},      /* task 1 Period： 1ms */

    {0, 10,  10,  Sample_MatrixKey},    /* task 2 Period： 10ms */

    {0, 10,  10,  Sample_adcKey},       /* task 3 Period： 10ms */

    {0, 300, 300, Sample_NTC},          /* task 4 Period： 300ms */

    {0, 500, 500, Sample_RTC},          /* task 5 Period： 500ms */

    /* Add new task here */

};

wuzhe***

先回滚一下：

冲哥介绍了文件架构，但我遇到一个问题：跟着冲哥开了user目录，把config.c config.h
建立起来，也能编译，没有报错，但是下载后，连USB_CDC都搞丢了，一开始我还以为硬件出来问题
马上换一台PC，表现一样，换冲哥的模版进去，又是可以的，不知道哪里有问题？


一开始以为我哪里搞错了，昨晚折腾到2点多，终于发现：


// void Sys_init();   //调用初始化函数


    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;




把系统初始化这段，还原回主程序，就OK了
但是把它写成 void Sys_init(); 再调用，也应该正常啊？？？很懵很懵很懵很懵很懵很懵




文件的创建（.c和.h）
创建程序文件三步，把硬件需要的初始化弄一个config.c新建文件并保存.
添加到工程.添加引用路径

一般一个.c和一个.h文件执行一个外设或者一个任务或功能。这样可以让代码看起来简洁明了

新建xxx.c和xxx.h文件，代表一个功能块。

xxx.h格式

#ifndef  _XXX_H

#define  _ XXX_H

调用头文件

函数声明...

#endif

xxx.c格式

#include  "xxx.h"

函数定义

添加文件一定要记得引用路径和添加到工程里。

例如我们建立config.h

#ifndef  __CONFIG_H

#define  __CONFIG_H

#endif

wuzhe***

结构体数组的周期性任务调度

结构体数组的周期性任务调度

LED1  0.3秒闪一次；LED2  0.6秒闪一次，LED3  0.9秒闪一次

1都有定时器1ms加的变量

2都有一个设定的计数目标，

3都有需要执行的功能，

4.定时时间到了才能执行

这个任务，我仔细跟着冲哥做了一次：

首先是很多地方没有听懂，其次是IO口配置语句，还是要放置在main.c

才能顺利驱动。。。。。。。。

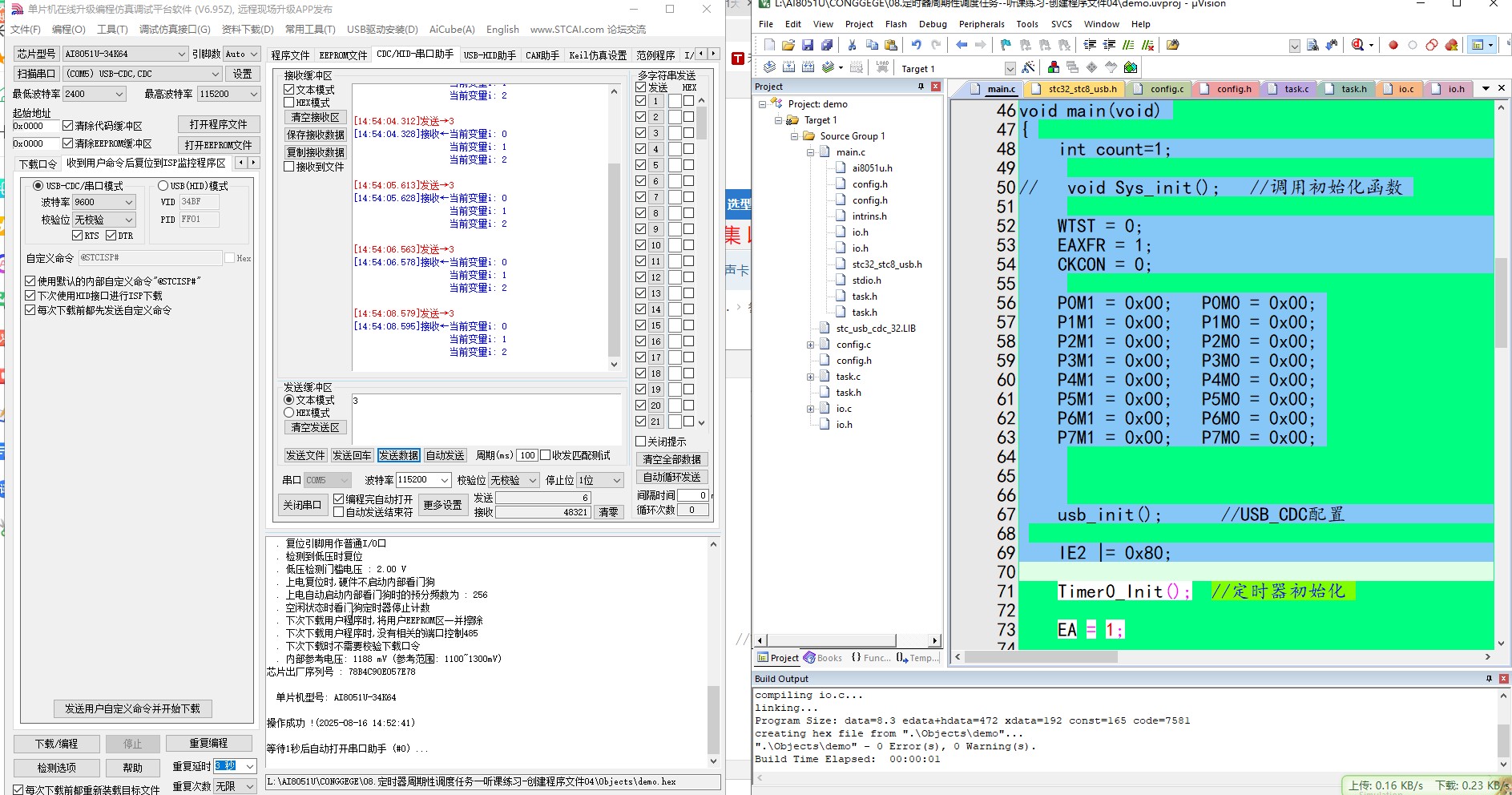

void main(void)

{

        int count=1;                                                                        //按键计数变量



//   void Sys_init();   //调用初始化函数



        WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快

    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能

    CKCON = 0;                                                                                 //提高访问XRAM速度



    P0M1 = 0x00;   P0M0 = 0x00;

    P1M1 = 0x00;   P1M0 = 0x00;

    P2M1 = 0x00;   P2M0 = 0x00;

    P3M1 = 0x00;   P3M0 = 0x00;

    P4M1 = 0x00;   P4M0 = 0x00;

    P5M1 = 0x00;   P5M0 = 0x00;

    P6M1 = 0x00;   P6M0 = 0x00;

    P7M1 = 0x00;   P7M0 = 0x00;







        usb_init();      //USB_CDC配置                                   //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断

否则直接调用void Sys_init();   //调用初始化函数

可以顺利编译，下载后USB-CDC，CDC就消失了，还有一个，本来应该是双USB串口的，我试过4台不同的PC机（都是win10）,都只有一个USB-CDC，CDC串口，好奇怪？

感觉自己能力不行，休息一下先！！！

wuzhe***

重新看了冲哥的视频，第八集定时器周期性调度任务

总结一下，其实从1小时之后的结构体的任务开始，是真没看懂

不过，还是很老实的跟着冲哥做了实际操作，发现IO口初始化，好像真的只能放置在main.c

wuzhe***

第十一次：《8051U深度入门到32位51大型实战教学视频》  第九集 数码管 第八集定时器周期性调度任务，有时间还要回去重新学习！ IO引脚的定义： 这样处理，以后修改就很方便！ 仔细看图：

wuzhe***

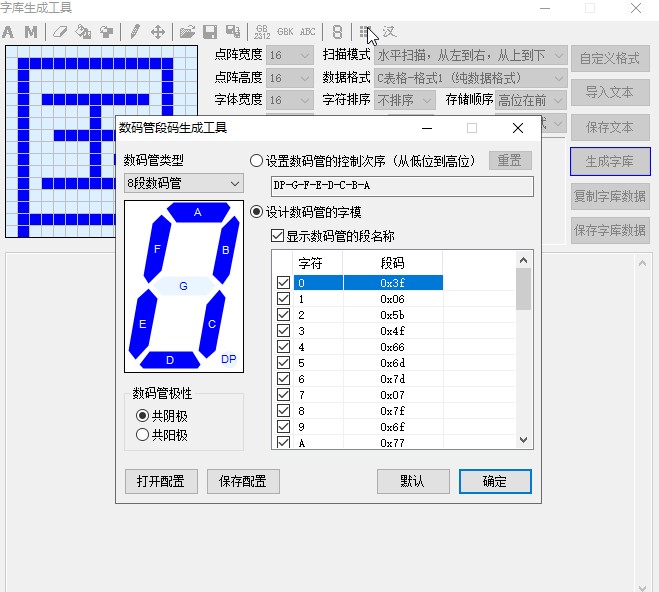

怎么快速生成数码管数组？

STC的ISP是个宝藏，里面有工具！真是没想到！好方便

以前在学校还要要求学生自己用ABCDEF去自己搞，累死！！！

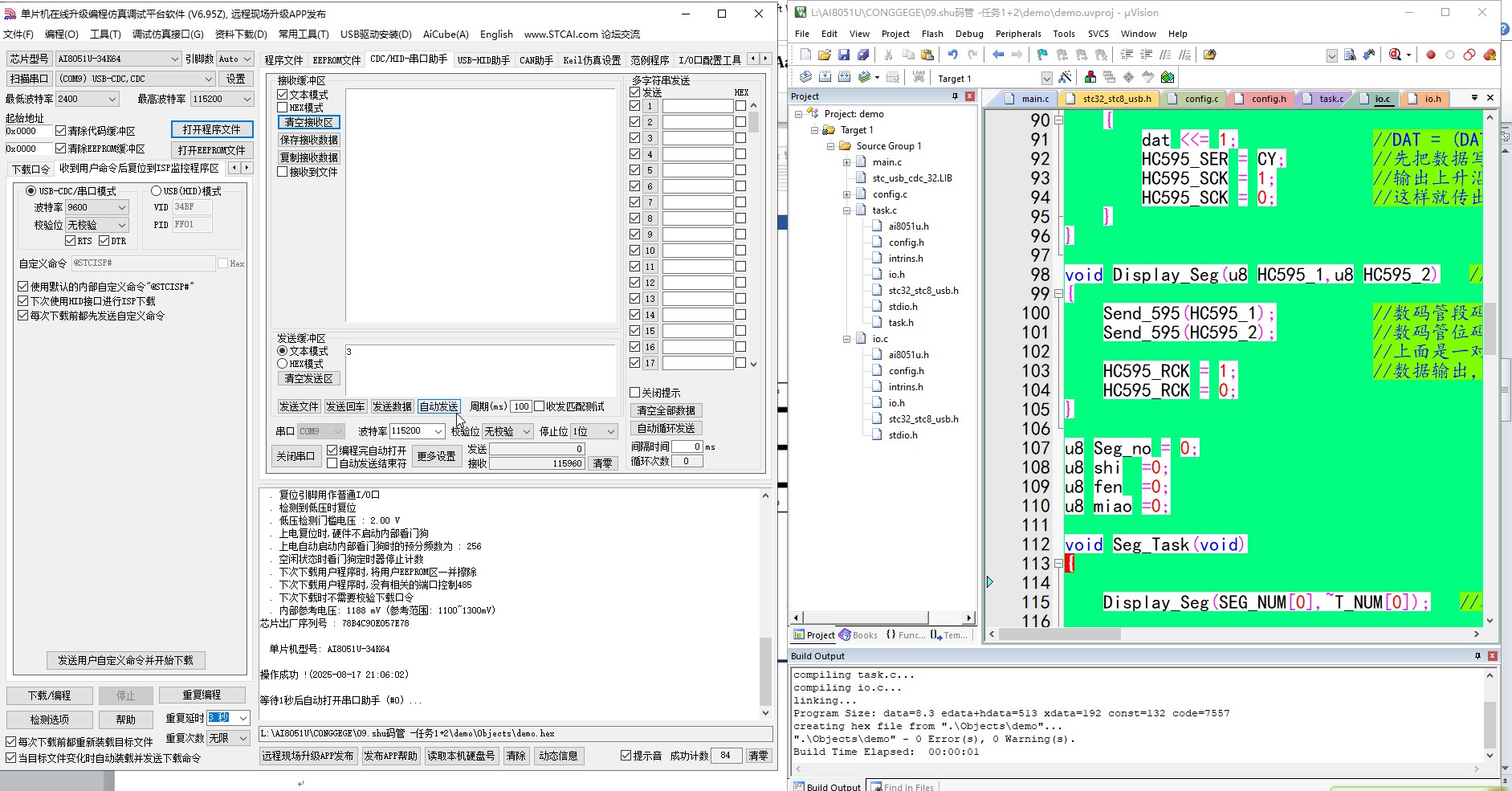

任务1..数码管静态的显示一个数字：先看74HC959芯片 ，这个我买过10片，挺好用的！

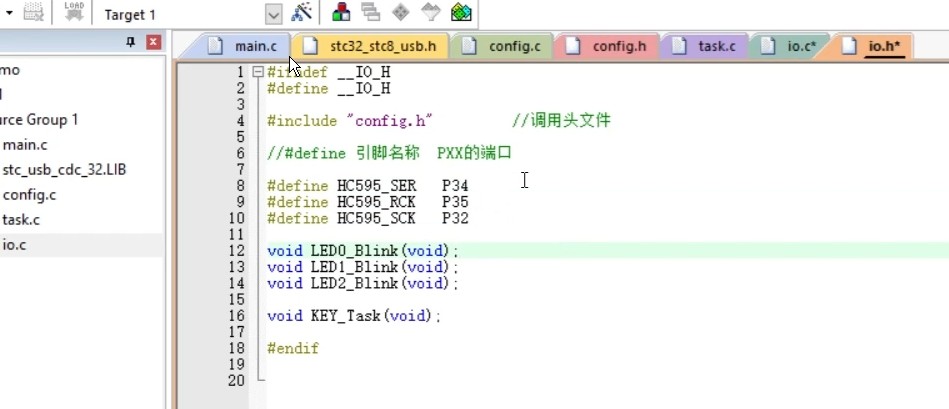

#define HC595_SER         P34

#define HC595_RCK         P35

#define HC595_SCK         P32

这个任务好完成！
