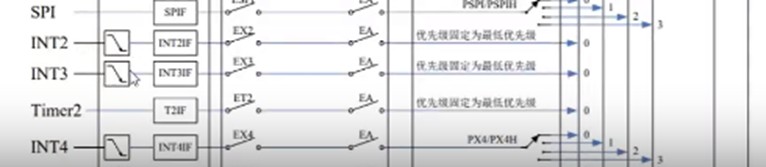

外部中断x：x=2-4

触发只有下降沿，触发后它就会标记为这个INTxIF的一个标志位，如果说我们打开了EX2和EX3，优先级位最低，不能改中断优先级

外部中断x：x=2-4

INTxIF

EXn

EA

wuzhe***

下面看外部中断1的例子：

外部中断1：

IT1

IE1

EX1

EA

IE1：外部中断1请求源（INTI/P3.3）标志。IE1=1，外部中断向CPU请求中断，当CPU响应该中断时由硬件清“0”IE1。

ITI：外部中断源1触发控制位。ITI-0，上升沿或下降沿均可触发外部中断1.ITI-1，外部中断1程控为下降沿触发方式。

EXI：外部中断 1 中断允许位。

0：禁止 INTI 中断1：允许 IN1 中断

打开手册看P771：

15.5.3  INT1 中断（上升沿和下降沿），可同时支持上升沿和下降沿

设置还是3步：

IT1=1;   //使能INT1 下降沿中断

EX1=1;  //使能INT1 中断

EA=1;  //打开总中断

对应中断函数中断号是2

void INT1_Isr() interrupt 2

{

}

wuzhe***

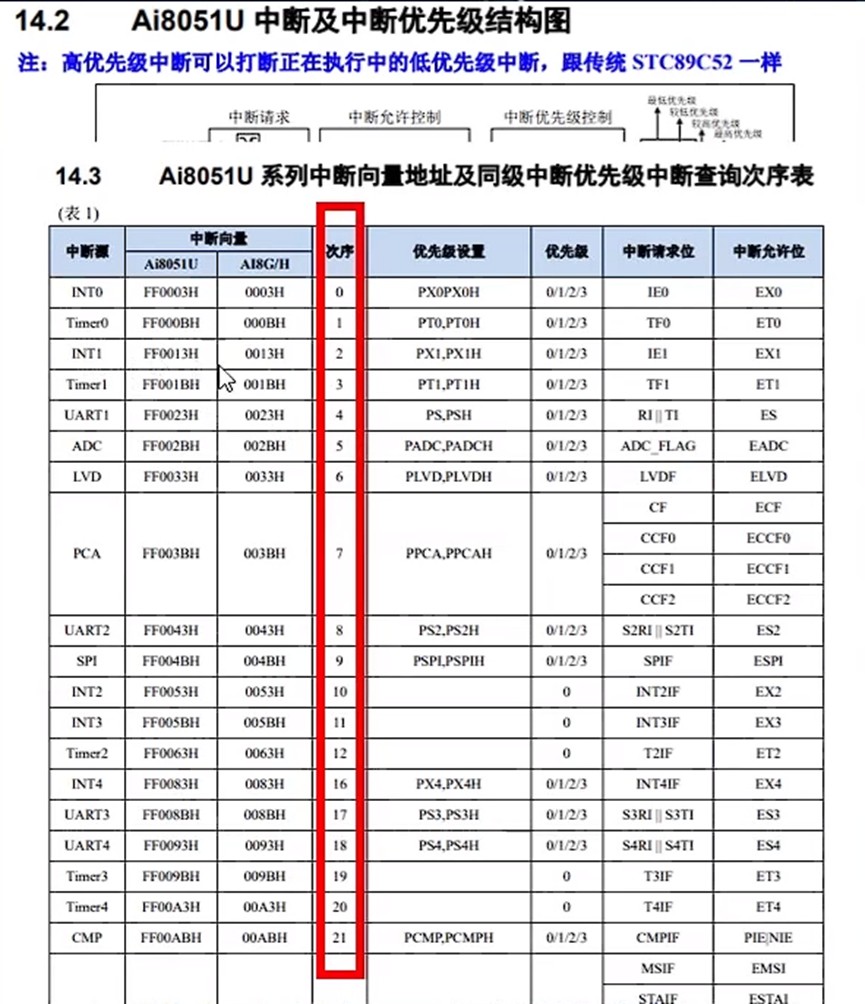

各个中断服务函数对应的中断号，见下图：

试验箱上默认端口是高电平，按下就是低电平！

wuzhe***

任务1：编写外部中断1的程序

void INT1_Init(void) //INT1中断（上升沿和下降沿）P33按下，0可同时支持上升沿和下降沿
{
        IT1 = 1;                        //下降沿中断,0是上升沿和下降沿都可以
        EX1 = 1;                        //打开中断允许
        EA = 1;                                //打开总中断
}

void INT_ISR(void) interrupt 2  //INT1中断（上升沿和下降沿）P33按下，可同时支持上升沿和下降沿
{
        P04 = !P04;
        P05 = !P05;
        P06 = !P06;
        P07 = !P07;

        //P33按下，P01就取反
}
复制代码

当然，首先要在main.c里初始化：


        INT1_Init();  //外部中断1（P33按下）中断初始化                                                                        //外部中断1初始化

wuzhe***

第十四集   先看第十七集 串口的简单应用

    今天我们先跳到串口：
串口是最常用，最基本的通讯方法，我们从STC89C51开始就经常用，先看看这段代码：

//1.发送OPEN\r\n打开数码管，数码管显示“- - - -” 11 22 OPEN\r\n
//2.发送CLOSE\r\n打开数码管，数码管全部熄灭
//3.再打开的情况下，串口发送DAT+123\r\n，数码管显示数值“123”

void Usart2_RunTask(void)
{
      if( Rec_Num >= 6 )                //是否接收到了6位以上的数据
      {
              if(( Rec_Dat[Rec_Num-1] == '\n' ) && ( Rec_Dat[Rec_Num-2] == '\r' ) )        //末尾判断
              {
                    if( ( Rec_Dat[Rec_Num-6] == 'O' ) && ( Rec_Dat[Rec_Num-5] == 'P' ) && ( Rec_Dat[Rec_Num-4] == 'E' ) && ( Rec_Dat[Rec_Num-3] == 'N' )  )
                    {
复制代码

                                }


                                if( ( Rec_Dat[Rec_Num-9] == 'D' ) && ( Rec_Dat[Rec_Num-8] == 'A' ) &&( Rec_Dat[Rec_Num-7] == 'T' ) && ( Rec_Dat[Rec_Num-6] == '+' ) && ( Rec_Dat[Rec_Num-5] == '1' ) && ( Rec_Dat[Rec_Num-4] == '2' ) && ( Rec_Dat[Rec_Num-3] == '3' )  )
                              {
                               passward[0] = 8;
                               passward[1] = 8;
                               passward[2] = 8;
                               passward[3] = 8;
                               Uart2_SendStr( "DAT+123！\r\n" );
                              }

                }
               Rec_Num = 0;
          }
   }
}





上面是 单片机接收到DAT+123\r\n 就先在数码管前4位显示8888 接着通过串口2发送“DAT+123！”

wuzhe***

我们故意多回复一个！给PC，表面收到的是“DAT+123\r\n”

回复的是 “ DAT+123！\r\n”

wuzhe***

这里其实要理解结束符“\r\n”


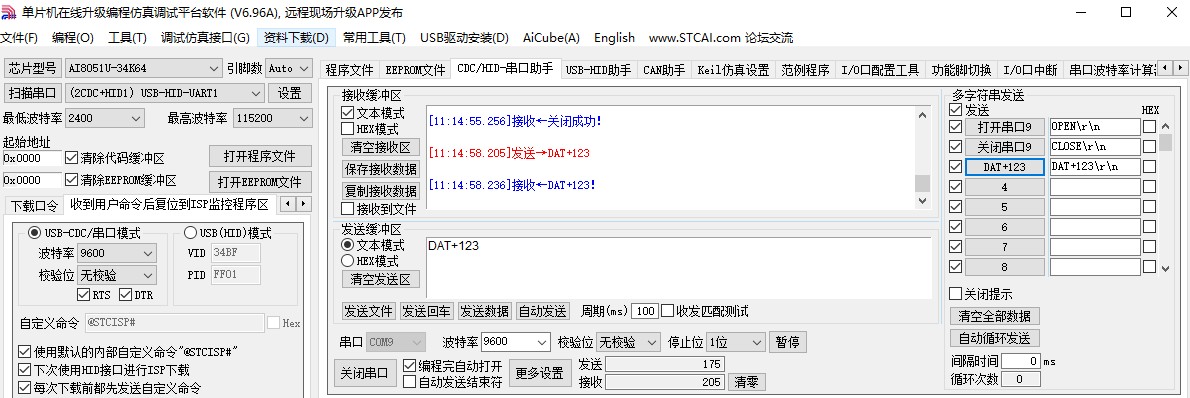

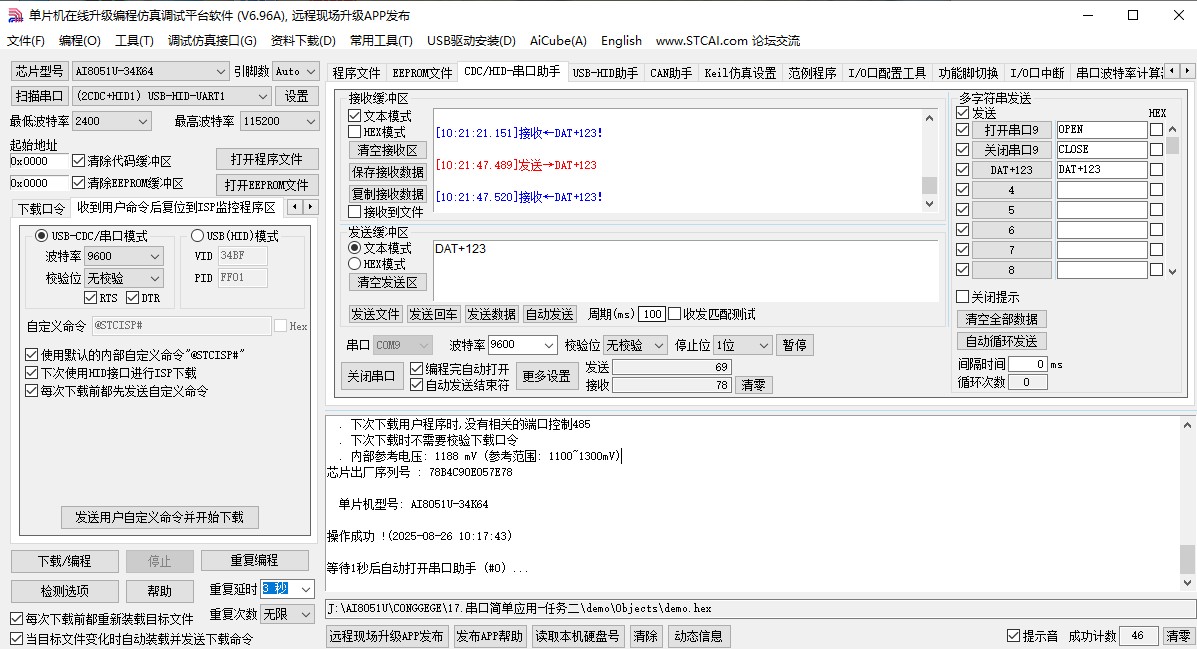

仔细看下图：

wuzhe***

第二十二集 比较器

最近一直追赶，没有写体会，这半个月一直在研究比较器，跟着冲哥写了程序：
但是下载后发现，没有写入按键次数，感觉应该是不够电............
先看一下中断函数：

/******************* 比较器中断函数 ********************/
void CMP_Isr() interrupt 21
{



    CMPIF = 0;          //清中断标志
    P42 = CMPRES;       //中断方式读取比较器比较结果

    if(CMPRES)
    {
        if(LowVolFlag)
        {
            LowVolFlag = 0;    //清除低电压标志
            if(Test_cnt != Temp_cnt)
            {
                EEPROM_read_n(EE_ADDRESS,tmp,2);        //读出2字节
                Test_cnt = ((u16)tmp[0] << 8) + tmp[1]; //秒计数
                if(Test_cnt > 10000)    Test_cnt = 0;   //秒计数范围为0~10000
                Temp_cnt = Test_cnt;
                                EEPROM_SectorErase(EE_ADDRESS); //擦除扇区

            }
        }
    }
    else
    {

/*下面8行关闭数码管
                HC595_SER = 0;
        for(i=0; i<16; i++)     //先关闭显示，省电
        {
            HC595_SCK = 1;
            HC595_SCK = 0;
        }

        HC595_RCK = 1;
        HC595_RCK = 0;       //锁存输出数据
*/
                Display_Seg(0,0);  //实际这个函数入口参数直接写0，就是上面8行关闭数码管



        if(!LowVolFlag)
        {
            LowVolFlag = 1;    //设置低电压标志
            if(Test_cnt != Temp_cnt)
            {
                Temp_cnt = Test_cnt;

                tmp[0] = (u8)(Temp_cnt >> 8);
                tmp[1] = (u8)Temp_cnt;
                EEPROM_write_n(EE_ADDRESS,tmp,2);
            }
        }
    }
}

复制代码

也没发现哪里有问题啊？

wuzhe***

EEPROM_write_n(EE_ADDRESS,tmp,2);
为什么没有执行？当然硬件上220uf 的电容首先要工作正常，但是主要问题可能还是在程序，看看主程序：

void main(void)
{
        Sys_init();                //系统初始化

        #if USB_STATE == 1
                usb_init();                                     //USB CDC 接口配置
                IE2 |= 0x80;                                    //使能USB中断
        #endif

        CMP_config();

    EA = 1;                                                                                        //IE |= 0X80;

        #if USB_STATE == 1
                while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置
        #endif

        Parm_Read();  //读取上电次数


        Timer0_Init();                                                                        //定时器初始化
        Init_595();

        while(1)
        {

                #if USB_STATE == 1
                                if (bUsbOutReady)                                                        //如果接收到了数据
                                {
                                        //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

                                        usb_OUT_done();                                                        //
                                }
                #endif

                if (LowVolFlag == 0)  //没有低电压发生（就是正常工作的时候）
                {
                        Task_Pro_Handler_Callback();                                //执行功能函数

                        SEG_Show_U32( Test_cnt );                          //显示操作次数
                }
        }
}

复制代码

USB也已经屏蔽

wuzhe***

数码管部分：

void SEG_Show_U32(u32 num)
{
        u8 i;
        for(i=0;i<2;i++)
        {
                passward[7-i] = num%10;
                num /= 10;
        }
}
复制代码

也已经尽量省电，只显示2位数码管
