wuzhe*** · 发表于前天 09:55

实际上，我们的住函数有个缺陷：

我们尝试多读几次芯片的ID：

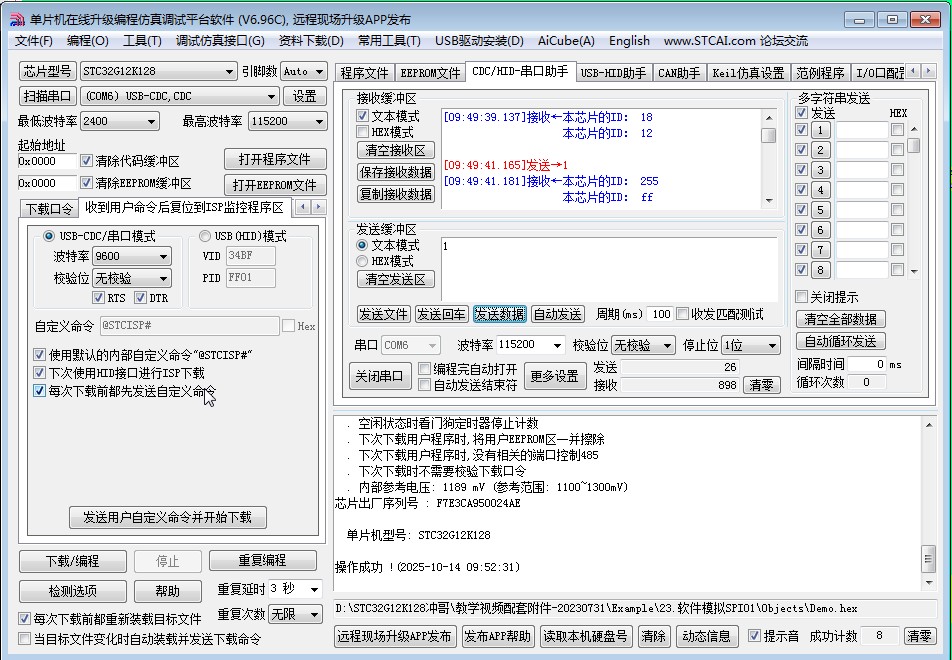

结果看下图：

wuzhe*** · 发表于前天 09:58

void main()                                        //程序开始运行的入口
{
        int dat = 0;                        //初始数值
        sys_init();                                //USB功能+IO口初始化
        usb_init();                                //usb库初始化
        EUSB = 1;
        Timer0_Init();                        //定时器0初始化

        EA = 1;                                        //CPU开放中断，打开总中断。

        while( DeviceState != DEVSTATE_CONFIGURED );

        //SPI_Init();   //SPI初始化

        while(1)                //死循环
        {
                u8  ID;

                delay_ms(2);

                if( bUsbOutReady )                //单片机每接受到一次数据，就打印一次存储芯片的ID号回来串口
                {
//                        USB_SendData(UsbOutBuffer,OutNumber);
                        usb_OUT_done();
                        SPI_Init();   //SPI初始化
                        CS = 0;

                        SPI_WriteByte(0xAB);   //写入一个字节,0xAB命令，读取芯片ID

                        SPI_WriteByte(0x00);   //写入一个字节,空命令，读取芯片ID
                        SPI_WriteByte(0x00);   //写入一个字节,空命令，读取芯片ID
                        SPI_WriteByte(0x00);   //写入一个字节,空命令，读取芯片ID

                        ID = SPI_RearByte();   //读取一个字节

                        CS = 1 ;

                        printf("本芯片的ID： %u\r\n", (u16)ID);  //ID是无符号的8位变量 %u 对应u16，这是10进制打印
                        printf("本芯片的ID： %x\r\n", (u16)ID);  //ID是无符号的8位变量 %u 对应u16，这是16进制打印


                }

                if( TIM_10MS_Flag==1 )                                                                        //如果10ms到了
                {
                        TIM_10MS_Flag = 0;                                                                        //清空标志位
                }

//研究SPI时序图可知，SPI初始化结束后，往从机里发0xAB指令，接着发3个任意空指令，
//接着马上在D0上读取一个字节，这个字节就是芯片的ID




        }
}
复制代码

是不是发现出差啦？‘

其实主要的初始化问题：

我们把主函数改一下：
’

wuzhe*** · 发表于前天 10:00

我发现每次读取之前，一定要重新初始化一次，才能正确的得到ID号：
SPI_Init(); //SPI初始化

看运行结果：

这样就能多次读取，每次都读对

baocon*** · 发表于昨天 15:23

wuzhe*** 发表于 2025-8-12 10:04
为什么要搞不停电下载？就是要像STC89C52RC用在清翔C51实验板上那样，下载的时候不用按任何按键！

方便我 ...

楼主这个mdk背景配色不敢恭维，感觉刺眼睛

wuzhe*** · 发表于昨天 15:37

baocon*** 发表于 2025-10-15 15:23
楼主这个mdk背景配色不敢恭维，感觉刺眼睛

是啊，我也在找好一点的啊，还没有找到啊

wuzhe*** · 发表于昨天 15:42

今天我们继续学习第二十八集：硬件SPI读写FLASH

其实这里容易产生似懂非懂的感觉：

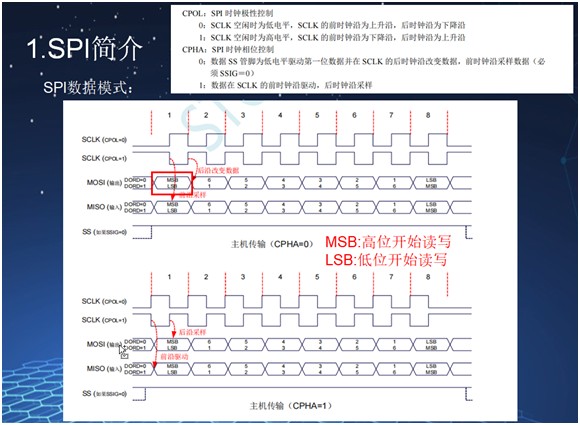

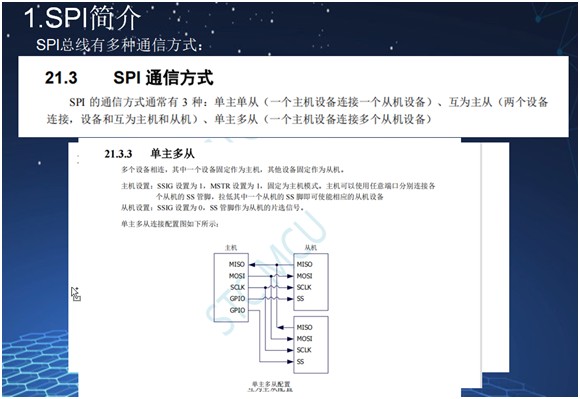

1.SPI简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写。SPI是一种高口速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。

这种接口，看上去好简单：

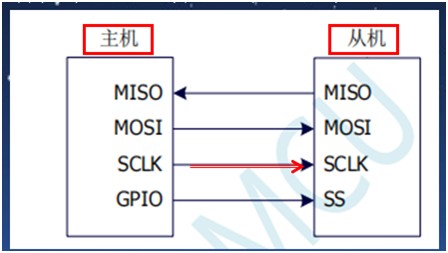

产生时钟的一侧称为主机，另一侧称为从机。同一时间只有一个主机，但是可以有多个从机。

SPI总线包括4条逻辑线，定义如下：

MISO:Master input slave output 主机输入，从机输出（数据来自从机）；MOSI：Masteroutput slave input主机输出，从机输入（数据来自主机）；SCLK:Serial Clock串行时钟信号，由主机产生发送给从机；SS Slave Select 片选信号，由主机发送以控制与哪个从机通信，通常是低电平有效信号
