BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

patch***

自带的比较器检测反电动势做过0检测

梁***

patch*** 发表于 2025-6-1 22:49
自带的比较器检测反电动势做过0检测

是的，AI/STC32系列、AI/STC8H系列、AI8051U系列，都带高级PWM和模拟比较器，用于驱动三相无刷电机很合适。

patch***

梁*** 发表于 2025-6-2 13:44
是的，AI/STC32系列、AI/STC8H系列、AI8051U系列，都带高级PWM和模拟比较器，用于驱动三相无刷电机很合适 ...

超赞

haimin***

梁工您好！我将32G128的V2版，下载测试，电机启动正常，可调节电位器电机速度一直起不来转速很低，好像PWM不随电位器调节发生变化，不知道是怎么回事

Mike***

请问一下，我使用57BL55S06-230TF9电机， 24V/60W ，  电位器已经设置为最大值了，在27V供电的时候，最大转速为1550rpm ， 30V才能达到1800rpm，  无法达到最高转速。  这个可能是什么原因导致的呢。

使用的数字电源供电（

MS305D(30V/5A)

）

梁***

haimin*** 发表于 2025-6-2 21:36
梁工您好！我将32G128的V2版，下载测试，电机启动正常，可调节电位器电机速度一直起不来转速很低，好像PWM ...

回复在下面帖子23楼：

三相无刷直流电机驱动-STC32G-无HALL 改进启动算法，启动可靠
https://www.stcaimcu.com/thread-17737-1-1.html
(出处: 国芯技术交流网站)

梁***

Mike*** 发表于 2025-6-2 23:19
请问一下，我使用57BL55S06-230TF9电机， 24V/60W ，  电位器已经设置为最大值了，在27V供电的时候，最大转 ...

最大转速会有偏差，如果带负载，则不同的负载会导致最高转速有很大不同，负载重转速急剧降低。如果是空载转速，则根据电机的KV值来估算，误差20%之内都是正常的。你的电机的KV值是多少？
比如我的电机KV值150，则24V时空载转速大约为150*24=3600RPM，实测在3300~3700之间。

Mike***

梁*** 发表于 2025-6-3 09:50
最大转速会有偏差，如果带负载，则不同的负载会导致最高转速有很大不同，负载重转速急剧降低。如果是空载 ...

目前只是测试了空载情况，57BL55S06-230TF9 在24V下，额定转速是3000RPM  。   启动后，在所有条件不变仅改变供电电压的情况下，27V供电的时候，最大转速为1550rpm ， 30V才能达到1800rpm， 转速是通过程序Uart反馈看到的。

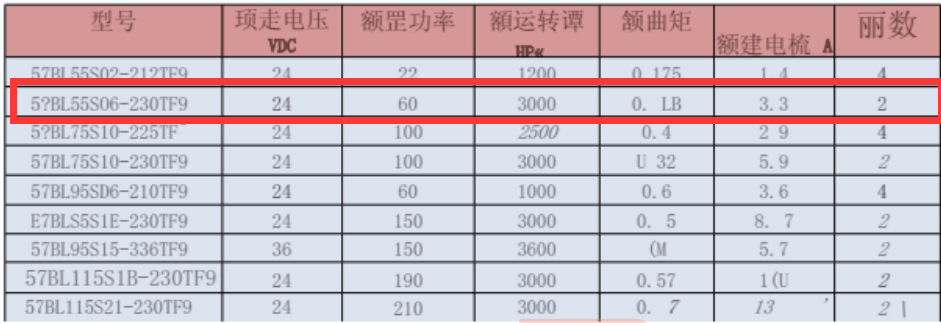

附件图片是57BL55S06-230TF9的技术参数，没有提到KV值。

梁***

Mike*** 发表于 2025-6-4 14:24
目前只是测试了空载情况，57BL55S06-230TF9 在24V下，额定转速是3000RPM  。   启动后，在所有条件不变仅 ...

“丽数”应该是极对数2，原先你说是极对数4，如果是极对数2，则你说的1500转就是3000转。
电机转速会有误差，但不会差别太大。
在换相中取反一个IO来指示电角度转速，比如在0次、3次取反一次，则电角度360度对应1个脉冲（1Hz），假设测量出100Hz，转速计实测转子转速为3000转/分，则为50转/秒，1000/50=2，即磁极对为2，以此测量为准。
