BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

梁***

三相无刷直流电机驱动-8H系列-无HALL，
视频讲解，12万转
全国智能汽车竞赛，所有组别的 电调部分 都可以参考本方案
本例子用于驱动无传感器（无HALL）的三相无刷直流电机，
含原理图，C语言完整项目文件。
使用MCU自带的比较器检测反电动势做过0检测，延时30度电角度换相。

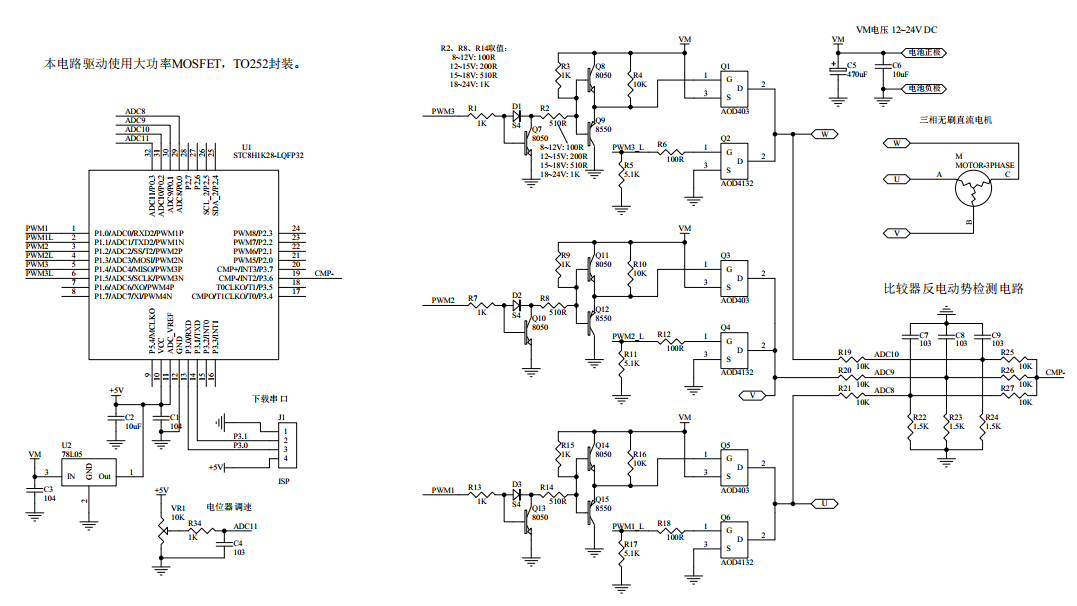

大功率电路

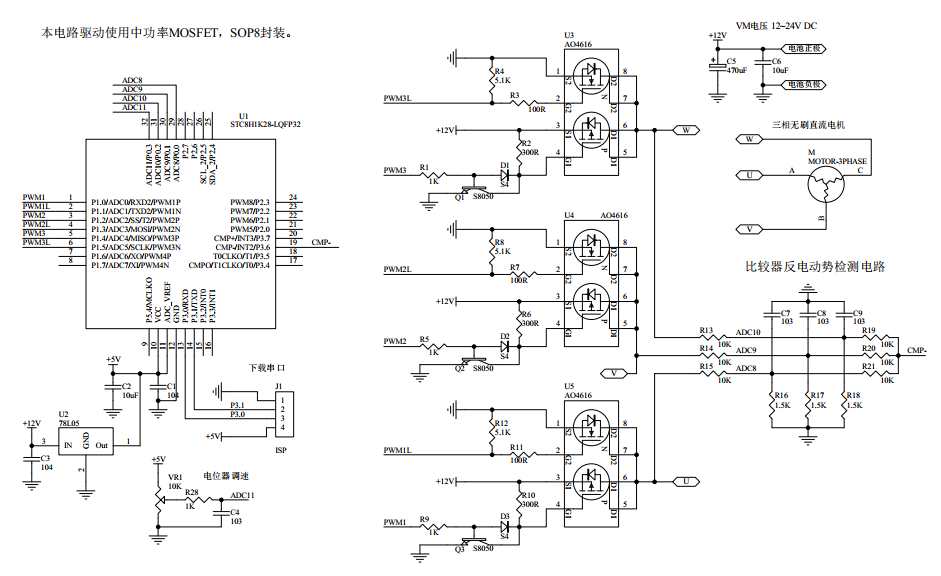

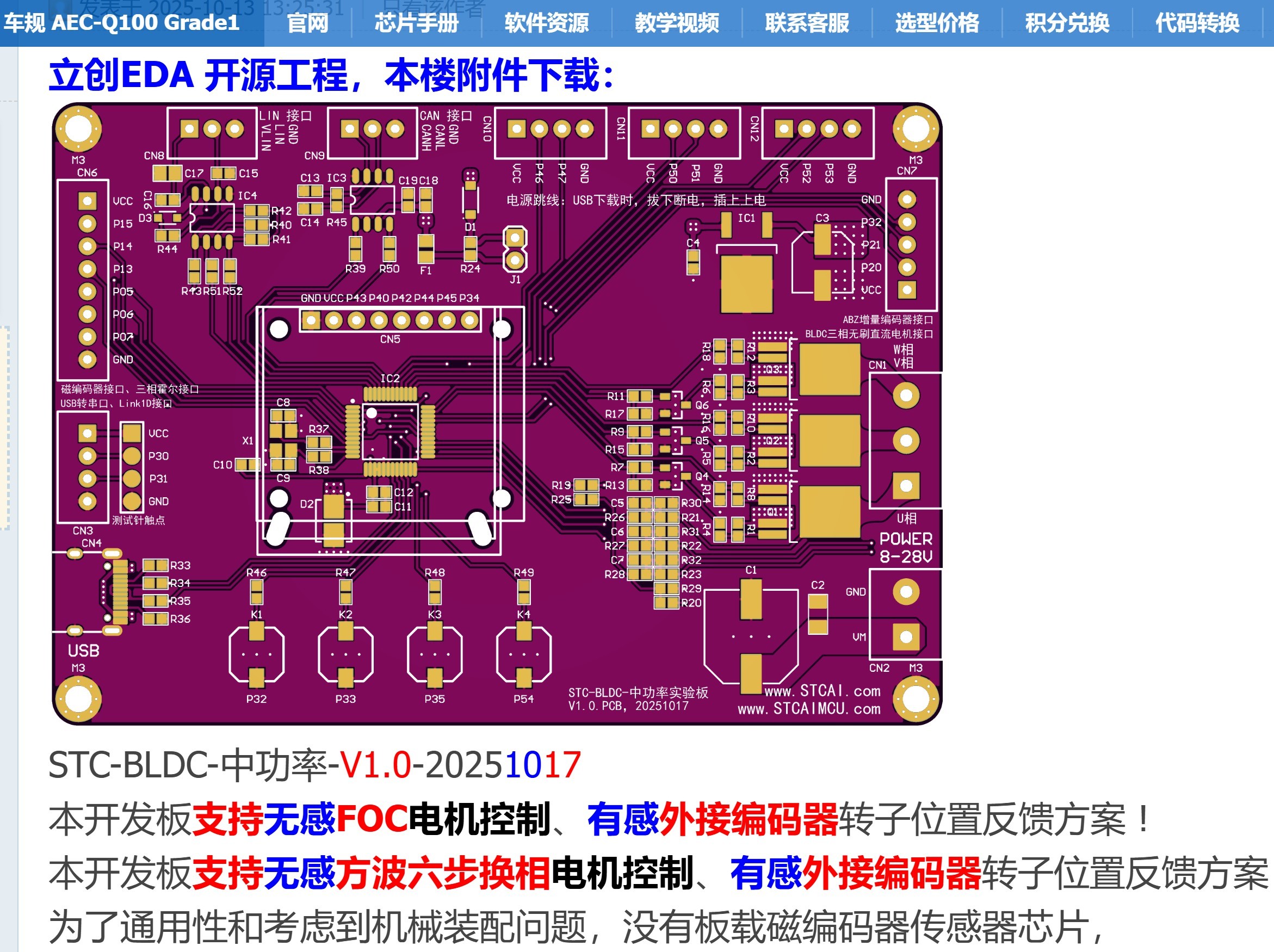

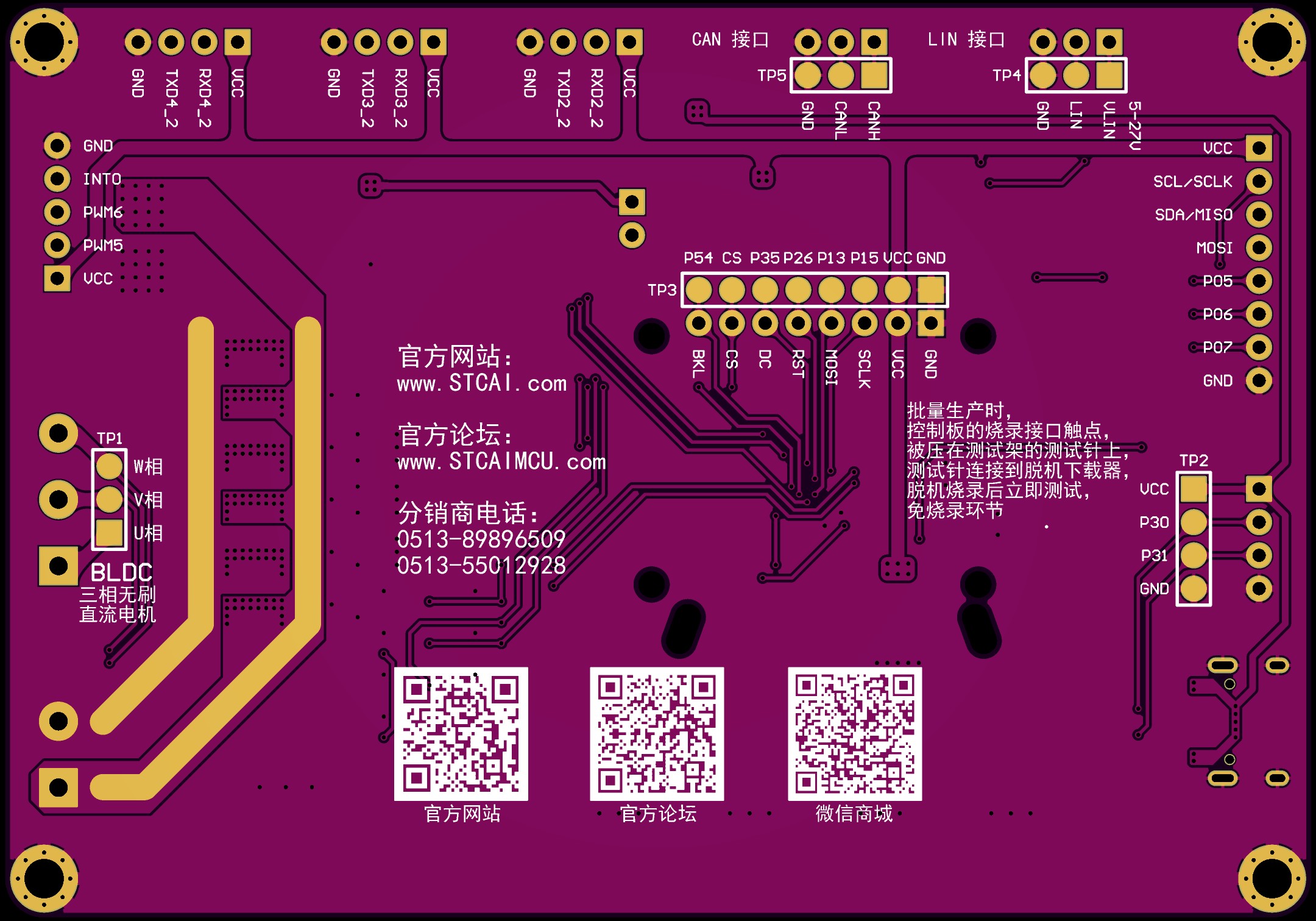

中功率电路

全国智能车竞赛，所有组别的 电调部分 都可以参考本方案

BLDC, 三相无刷直流电机驱动-8H系列-无HALL

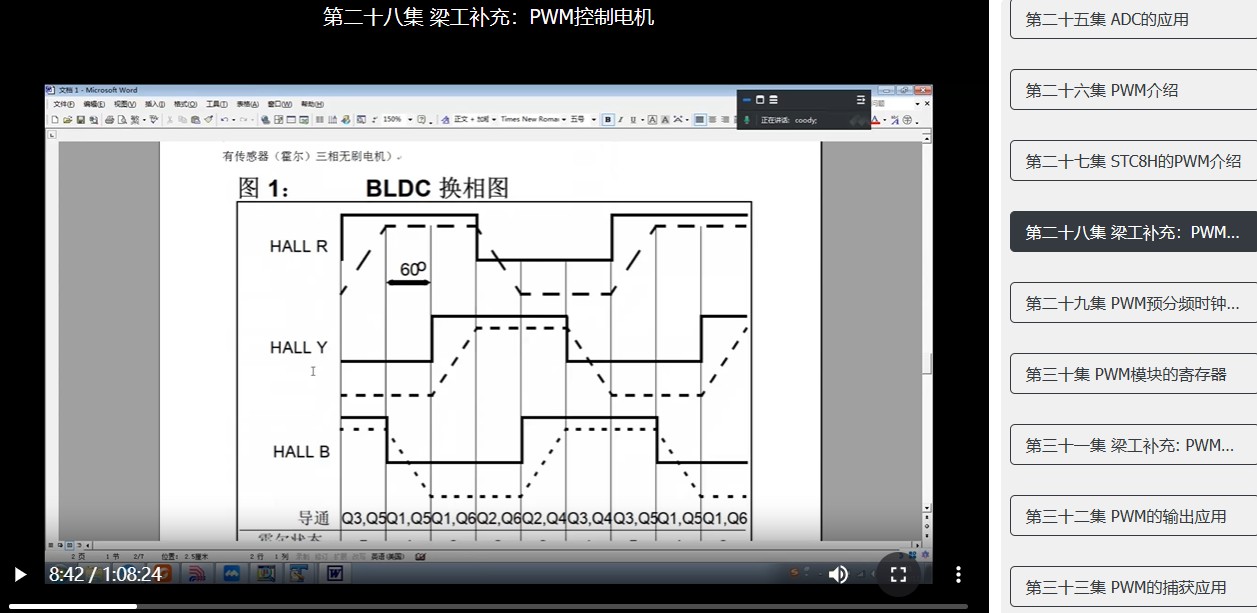

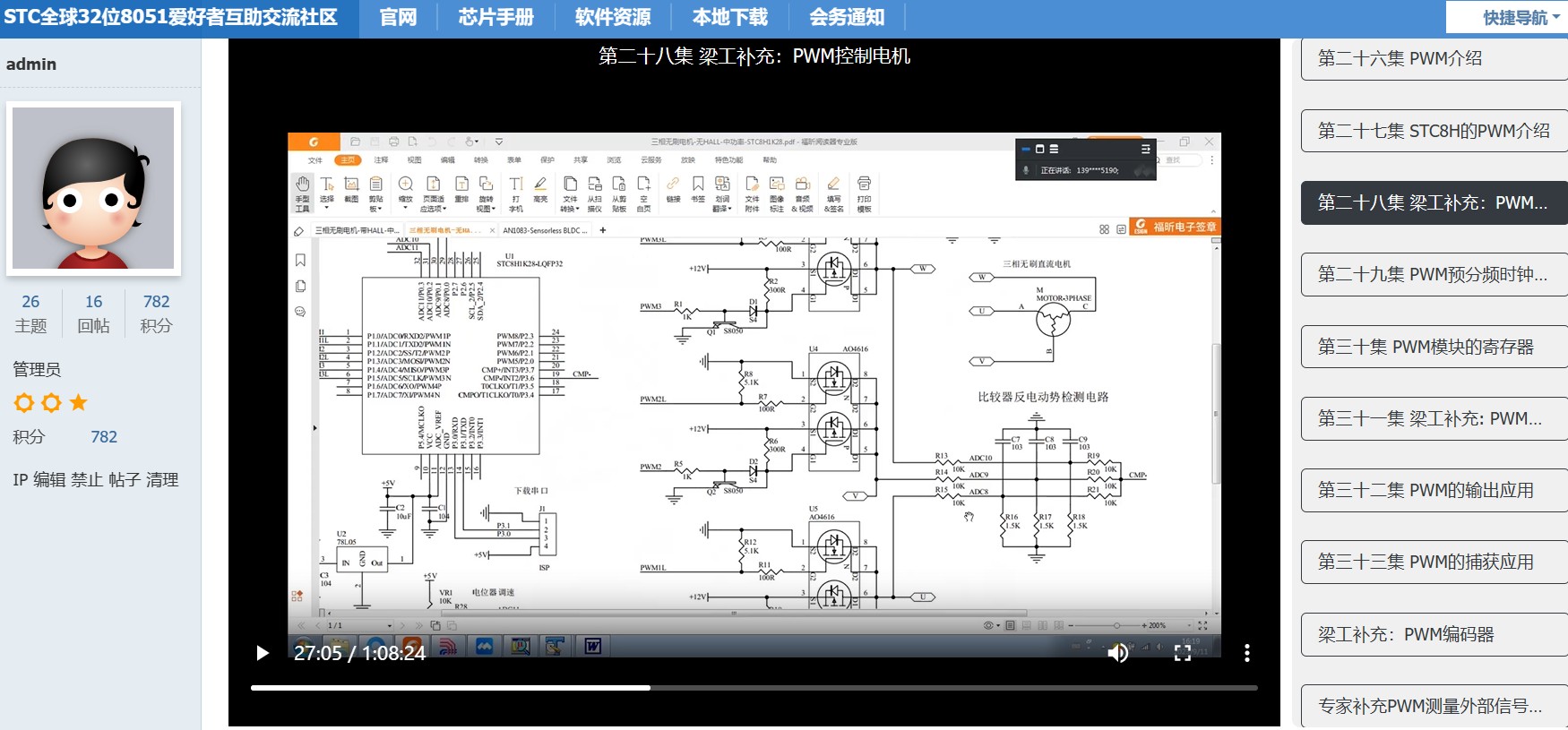

视频讲解，在山东大学的8H8K64U教学视频课程


视频讲解    https://www.stcaimcu.com/forum.p ... 3184&extra=page%3D1
第28集

延伸阅读：
三相无刷直流电机驱动-8H系列-带HALL
【新提醒】三相无刷电机驱动-STC8H-带HALL 梁工例子 - PWM/144MHz时钟源的PWM/45路PWM+3路CCP/7组不同周期的PWM/DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

延伸阅读：
BLDC, 三相无刷直流电机驱动-32G系列-无HALL或带HALL，例子打板测试已OK
BLDC, 三相无刷直流电机驱动-STC32G-无HALL或带HALL，例子打板测试已OK - BLDC/144MHz时钟源PWM/45路PWM+3路CCP/7组不同周期的PWM/DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

延伸阅读：

三相无刷电机驱动-32G系列-无HALL-PID控制-OLED显示-串口绘图
三相无刷电机驱动-STC32G-无HALL-PID控制-OLED显示-串口绘图 - BLDC/144MHz时钟源PWM/45路PWM+3路CCP/7组不同周期的PWM/DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

三相无刷电机驱动-STC8H-无HALL.rar (168.94 KB, 下载次数: 4160)

2023-4-15 15:57 上传

点击文件名下载附件

三相无刷电机-无HALL-大功率-STC8H1K28.pdf (53.2 KB, 下载次数: 3453)

2023-4-15 16:04 上传

点击文件名下载附件

三相无刷电机-无HALL-中功率-STC8H1K28.pdf (51.91 KB, 下载次数: 2892)

2023-4-15 16:04 上传

点击文件名下载附件

三相无刷直流电机驱动-STC32G-无HALL 改进启动算法，启动可靠
https://www.stcaimcu.com/thread-17737-1-1.html
(出处: 国芯技术交流网站)
三相无刷电机驱动-STC32G-无HALL-Ver2.rar (246.45 KB, 下载次数: 605)

2025-6-22 16:43 上传

点击文件名下载附件

三相无刷直流电机驱动-STC8H-无HALL 改进启动算法，启动可靠
三相无刷电机驱动-STC8H-无HALL-Ver2.rar (286.38 KB, 下载次数: 643)

2025-6-9 20:05 上传

点击文件名下载附件

三相无刷直流电机驱动-STC32G-无HALL-Ver3 改进启动算法，启动更可靠
本例使用S曲线强拖启动，只要调整好启动参数，电机都可以启动得了。
本例支持顺逆风启动，顺风启动时，如果电机正在转动并且与要求的转动方向一致，则直接进入闭环运行。如果电机逆风转动，则先制动并检测到停止，再启动电机。
启动时先按S曲线变速强行拖动电机，然后转到上述“顺逆风启动”。
三相无刷电机驱动-STC32G-无HALL-Ver3.rar (265.15 KB, 下载次数: 179)

2025-8-24 16:10 上传

点击文件名下载附件

三相无刷电机驱动-STC8H-无HALL-Ver3
三相无刷电机驱动-STC8H-无HALL-Ver3.rar (311.08 KB, 下载次数: 228)

2025-8-24 16:11 上传

点击文件名下载附件

三相无刷电机驱动-无HALL-Ver3-正反转
应用户要求，改版了一个正反转例子：
P0.3(ADC11)接的电位器用于设定转速, 电位器在中间位置时电机停止，顺时针旋转动电位器则电机正转，逆时针旋转电位器则电机反转。用户可以自行改为自己的控制方式。
电位器ADC读数转换成0~2047，中点值为1024, 电机停止。
ADC值大于1024为正转，1024~2047对应PWM值为0~1023(即PWM=ADC-1024)。
ADC值小于1024为反转，1023~0对应PWM值为0~1023(即PWM=1023-ADC)。
启动电机的最小PWM由宏定义指定。
三相无刷电机驱动-STC8H-无HALL-Ver3-正反转.rar (315.6 KB, 下载次数: 0)

昨天 23:09 上传

点击文件名下载附件

三相无刷电机驱动-STC32G-无HALL-Ver3-正反转.rar (267.72 KB, 下载次数: 0)

昨天 23:10 上传

点击文件名下载附件

21cn***

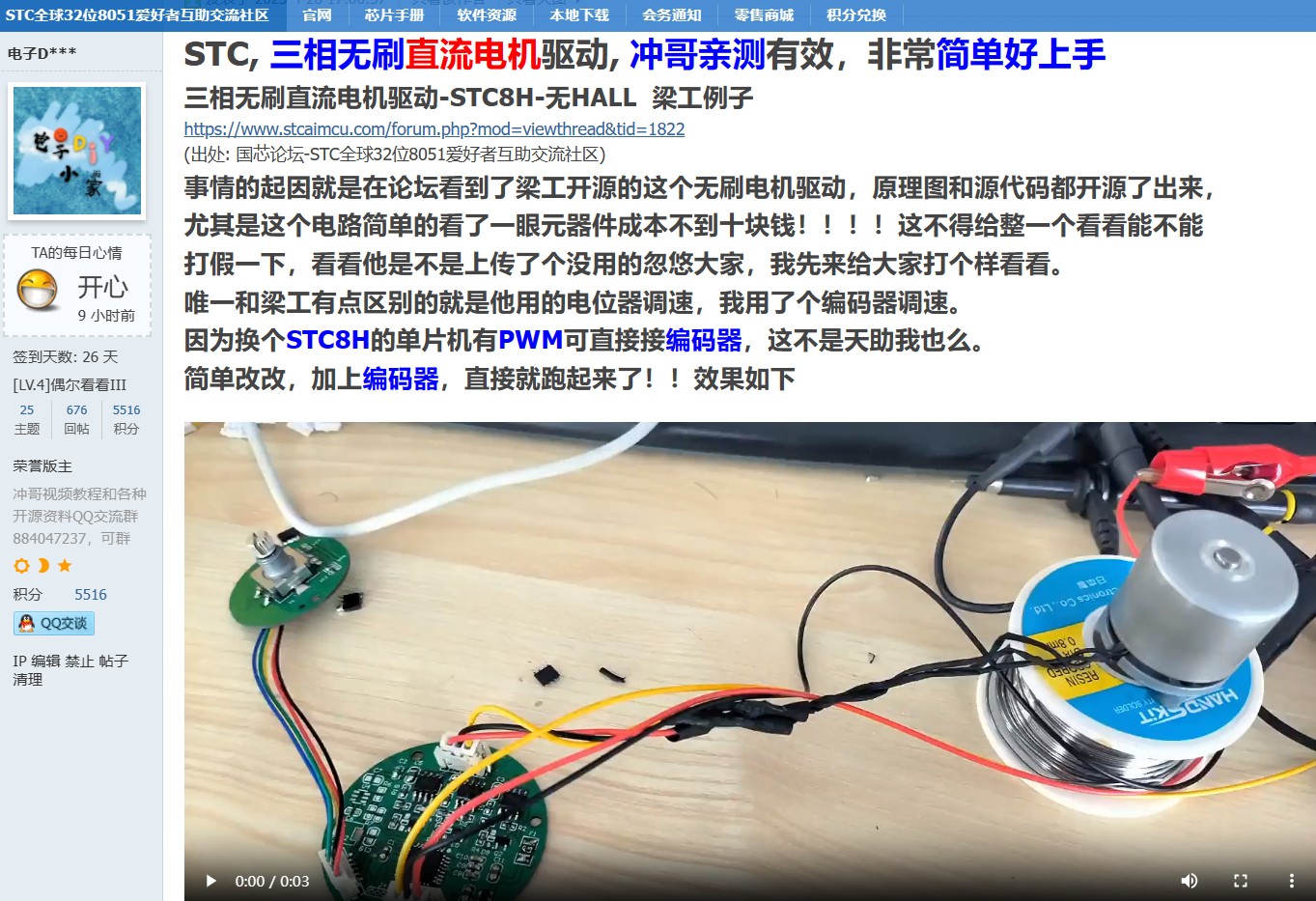

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=2051&extra=

冲哥淘宝店， 有售套件，亲们自己焊接：

https://shop204481741.m.taobao.com/

===============================================

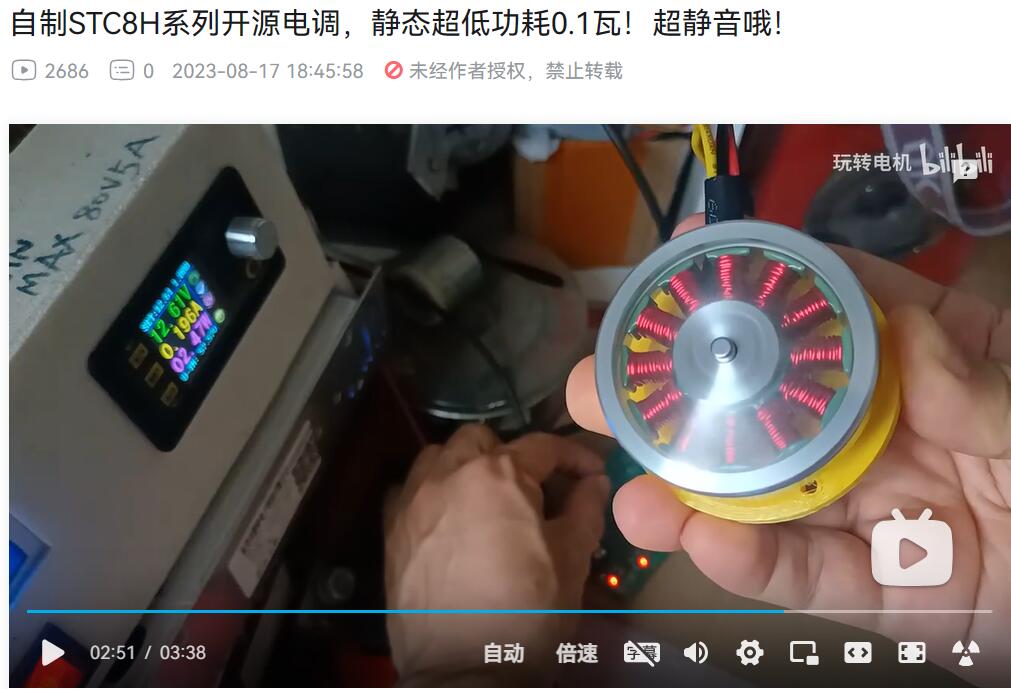

必看视频，拍的太好了，都去欣赏下 51世界 开源电机控制
STC8H1K08-36I-TSSOP20, 无刷电调实战视频, 都帮点个赞，感谢开源视频

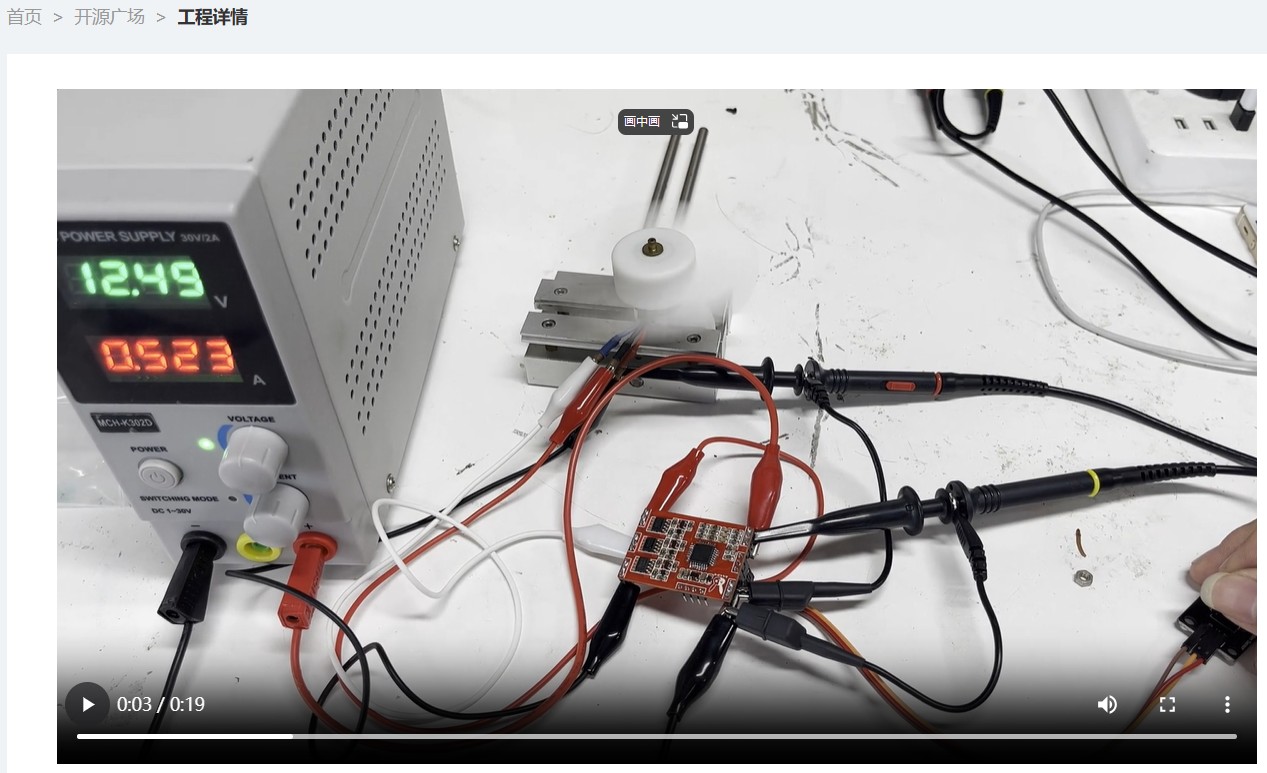

STC8H无刷电机驱动【薛定谔的小兔纸】 - 嘉立创EDA开源硬件平台 (oshwhub.com)
这立创开源广场也有了设计好的PCB

梁***

21cn*** 发表于 2023-4-15 17:18
梁工，你好，能解释一下PWMx_DTR是怎么计算与取值的吗

DTR，死区时间，根据驱动电路+MOSFET的响应时间来确定。
比如将MOSFET的栅极电压从0升到12V，用时0.5us，
从12V降到0V，用时0.5us，则死区时间至少为1us，
这样保证一个管子关断后，另一个管子才导通。通常用于半桥的上下管驱动。

本例三相电机驱动是不需要互补输出的，所以不需要死区时间设置。
=====================================================================

另外一贴答网友问：


梁工，你好，
用STC32G12K128/STC8H8K64U的三相电机驱动方案，
把MOS管换成耐压600V能驱动310V的三相电机吗？
如可以还需改其它地方吗？

当然可以，只需要换高压MOSFE（耐压500V）和分压电阻即可。

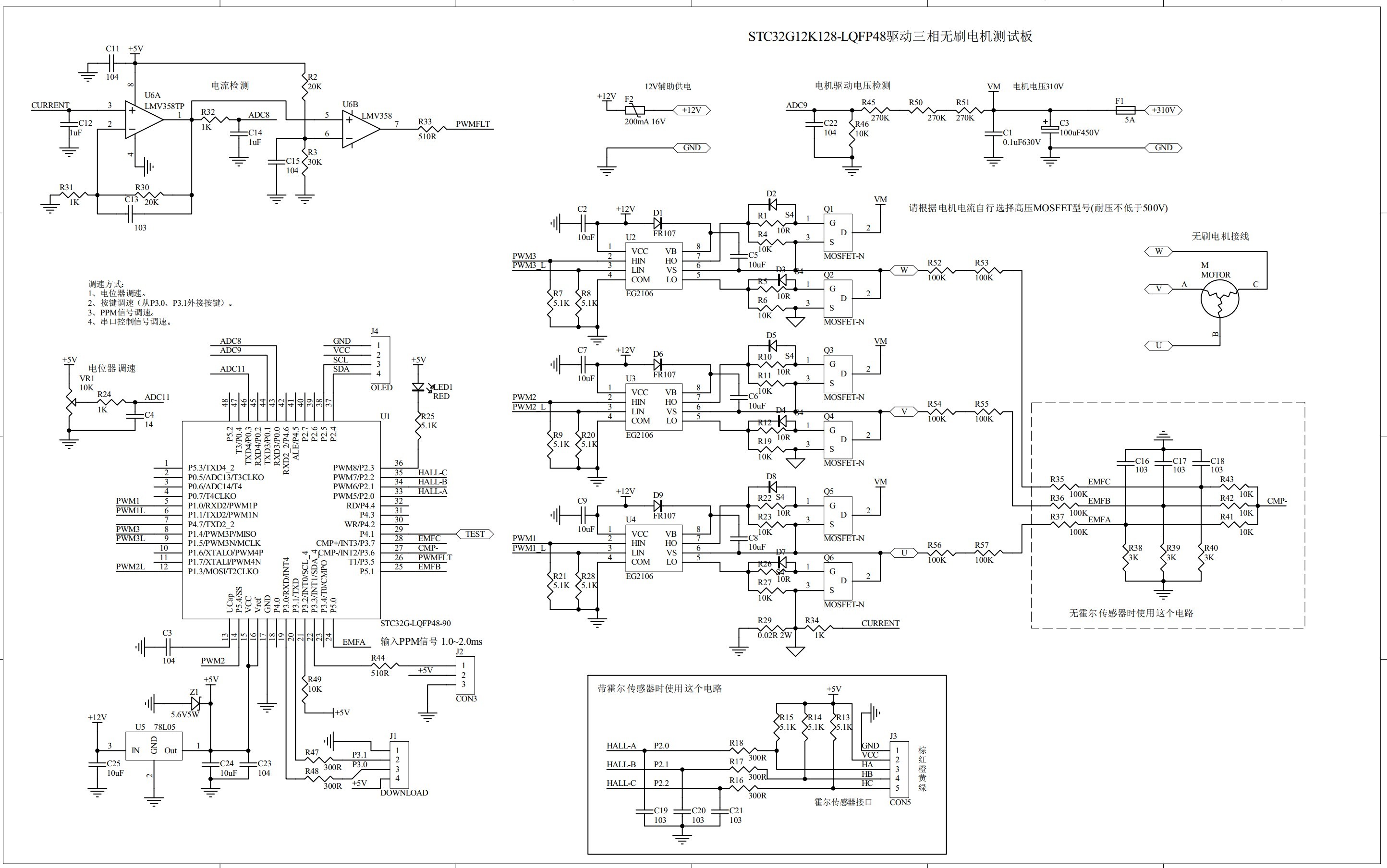

下面是 310V 原理图：

wumu***

你好，我是新手，想问下这个没有控制信号输入的吗，是需要改电位机吗

梁***

wumu*** 发表于 2023-4-15 18:23
你好，我是新手，想问下这个没有控制信号输入的吗，是需要改电位机吗

本例使用电位器启动调速，这样最简单，如果使用别的信号启动，则还要准备控制器，加大验证难度。
需要什么信号来控制，用户可以自己加入，比如PPM、串口、遥控信号等等。

Nan***

梁工，有没有驱动 380V电机的板子啊

梁***

13668840876 发表于 2023-4-19 08:11
梁工，有没有驱动 380V电机的板子啊

我没有现成的板子。交流3相380V，整流时其实还是220V的，峰值311V。
电路改下驱动部分，用驱动IC来驱动MOSFET就可以了，MOSFET都用N沟的，耐压要到500V（对于峰值311V），分压电阻至少要串联3个，以满足爬电要求，一个0805封装的电阻不要超过100V。

hf***

梁工，你好，对于低速重载且负荷不稳定的应用，24V，9对磁钢，1KW的电机。可有好的启动方法？

hf***

调整这个方案中的启动参数没办法实现平稳可靠启动

梁***

hf*** 发表于 2023-4-26 12:56
调整这个方案中的启动参数没办法实现平稳可靠启动

可以的，我驱动了从光驱电机（很小、高速）到平衡车电机（很大、慢速），均可以可靠启动。
需要根据电机特性去调整，需要耐心和细心。
