BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

fisho***

梁工，
STC MCU 有没有正弦波驱动方案啊，参考上次方案做的水泵，现在运行没啥问题，就是噪音有些大，估计方波驱动缘故。最好有类似ST 那个数据库和参考案例？32位也行

梁***

fisho*** 发表于 2024-1-6 11:42
梁工，
STC MCU 有没有正弦波驱动方案啊，参考上次方案做的水泵，现在运行没啥问题，就是噪音有些大，估计 ...

正弦波就是FOC驱动吧？FOC  我们 论坛 【有 iCache的 STC32F12K54】版块有
其实方波驱动效率，但是噪音大基本是电机结构造成（比如动平衡不好），
正弦波驱动噪声会小些，但是对于动平衡不好的则不能较小噪声。

zwji***

学习学习，感谢分享

zwji***

感谢分享

快乐***

梁工，你好，这款芯片可以驱动10W转无刷吗？

梁***

快乐*** 发表于 2024-1-15 09:49
梁工，你好，这款芯片可以驱动10W转无刷吗？

可以的。多少转是跟电磁极对有关，也就是转一圈要换相多少次有关。
按12万转计，则一秒转2000转，对于高速无刷，假如一转6次换相，则对应12000次换相，也就是80us左右换相一次，
STC8系列、STC32系列的硬件、软件处理都没有问题。

我手上好多四轴飞行器的电机是42次换相转一圈的，其17000转就对应6次换相的12万转了。
有客户说还有4次换相一转的电机，我没有用过。

神***

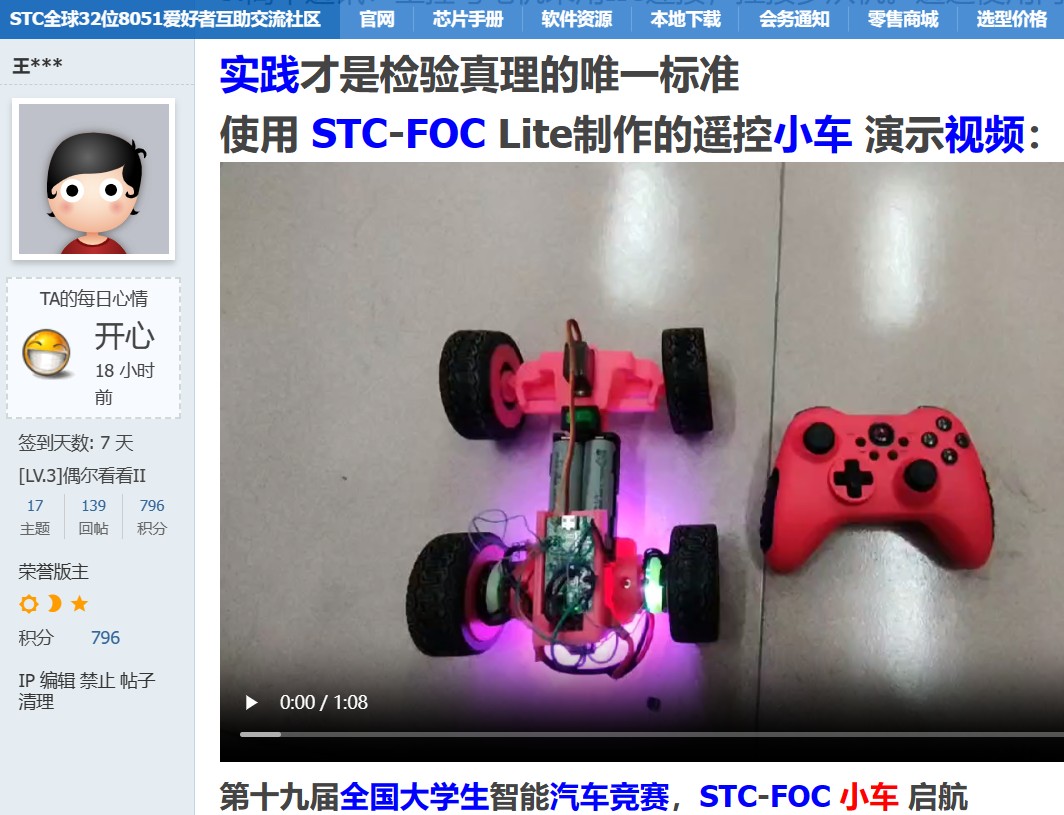

使用STC-FOC Lite制作的遥控小车，实践才是检验真理的唯一标准 - 有ICache的STC32F12K54测试版块 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

【STC-FOC Lite】 FOC青春版，更少的成本，更简单的构造 - 有ICache的STC32F12K54测试版块 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

zwji***

学习学习

dong9***

梁工， 有个方案，电机有弹簧拉着，每次启动都需要扭力不小，看看你这个启动过程中，扭力可以做到足够大。  启动后，弹簧拉紧，断电电机弹簧反拉转动，再上电，还得正常转动。
