BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法

Ru***

我的板为什么启动不了，试了各种时间。现在只能启动的时候转几圈，然后就是静止短路。启动转的时候也会有声音

梁***

Ru*** 发表于 2024-6-5 13:16
我的板为什么启动不了，试了各种时间。现在只能启动的时候转几圈，然后就是静止短路。启动转的时候也会有声 ...

你用小一点的油门驱动，启动不了也不会短路吧？

Ru***

梁*** 发表于 2024-6-5 13:40
你用小一点的油门驱动，启动不了也不会短路吧？

油门我也改小试了，短路应该是堵转了，在启动程序之后，感觉没有检测到换相信号。
我这个是十几万转的高速电机，我测试别人的电调，同一个程序可以驱动不同规格的电机 ，这个是怎么实现的？

rise***

hf*** 发表于 2023-4-26 12:54
梁工，你好，对于低速重载且负荷不稳定的应用，24V，9对磁钢，1KW的电机。可有好的启动方法？  ...

这个不是很简单吗！梁工的玩玩可以，不适合做产品

rise***

梁*** 发表于 2023-4-26 14:41
可以的，我驱动了从光驱电机（很小、高速）到平衡车电机（很大、慢速），均可以可靠启动。
需要根据电机 ...

你这种方案低速启动不行！

梁***

rise*** 发表于 2024-6-5 16:13
你这种方案低速启动不行！

你认为我是随口说说，没有测试过？空了我拍个视频给你看看。

梁***

Ru*** 发表于 2024-6-5 15:18
油门我也改小试了，短路应该是堵转了，在启动程序之后，感觉没有检测到换相信号。
我这个是十几万转的高 ...

你可以看看我驱动10万转的视频：

三相无刷电机驱动-测试10万转（买的就是10万转的电机）
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=8073

Ru***

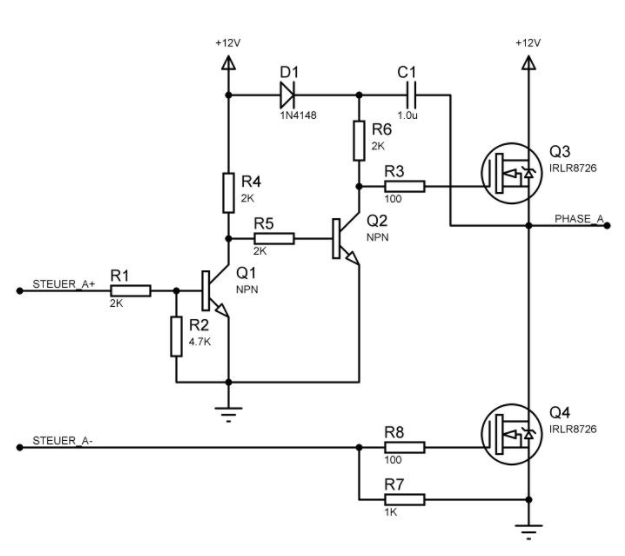

梁工，有没有用过全N管驱动，且不用驱动芯片。如下图

rise***

梁*** 发表于 2024-6-5 16:32
你认为我是随口说说，没有测试过？空了我拍个视频给你看看。

不好意思 ，我不是这个意思 ，我是说这个重载启动不行

梁***

Ru*** 发表于 2024-6-6 09:45
梁工，有没有用过全N管驱动，且不用驱动芯片。如下图

早已用过，但实际效果不是很理想，特别是驱动大电流的MOSFET时，由于删容比较大，得不到陡峭的驱动电压，PWM频率不能太高，MOSFET发热严重。
