STC8H2K08U, STC8H1K08T，能否输出 250KHz 10位 PWM？

深山***

梁*** 发表于 2024-4-18 23:23
逻辑分析仪是用于分析逻辑的，看波形不如示波器的。
如果没有看到我要看的波形，我将无法做进一步判断， ...

用示波器看了，依然会有同时导通的问题。

梁***

深山*** 发表于 2024-4-20 14:30
用示波器看了，依然会有同时导通的问题。

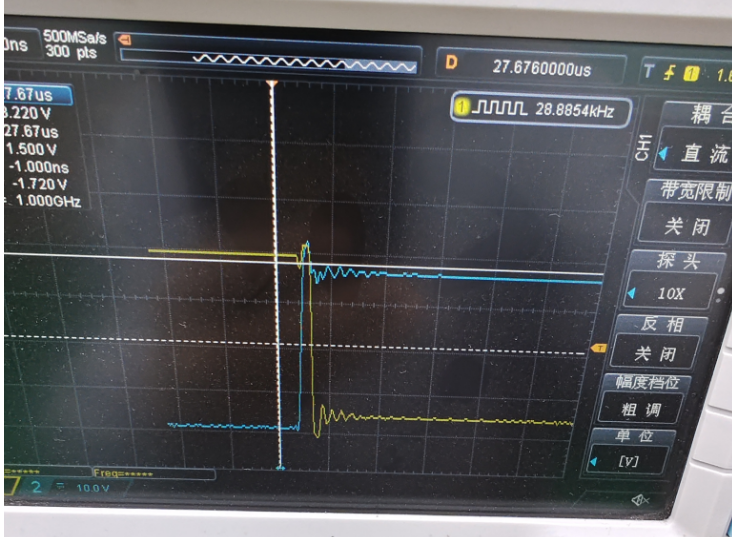

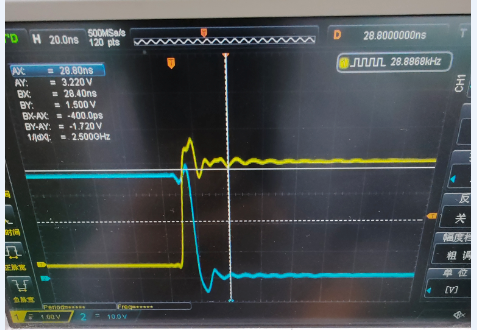

示波器波形是对的，你的逻辑分析仪波形差别很大。
你的扫描速度是20ns，而IO上升、下降沿大约就是10ns，图中可见，两个IO电平同时变化，10ns后基本就变化完毕，所以没有你说的“依然会有同时导通的问题”，不知道你是根据哪个参数觉得是同时导通的。

深山***

如果把列区的时间改为1，反而是左边的很正常，右边有会隔几个有一个同时的高电平，并且这个高电平的时间是确定的，为10ns，如果你们手里有逻辑分析仪的话，可以测试一下看看，也就是就，改为1后，反而比0的效果更加好，为0的时候，无论是上升沿和下降沿，都是会有一个同时为10ns的导通，如果为1后，反而是上升沿正常的，下降沿会有一个10ns同时为高电平的周期，无论频率和占空比怎么调，这个同时为高电平的时间是不变的，始终是10ns。

深山***

现在将逻辑分析仪的采样率更改为200M,依然还是同样的问题，建议你们用高速逻辑分析仪看一下这个问题。

rqi***

梁*** 发表于 2024-3-28 18:37
程序来了。

多谢梁工，同步BUCK的基本功能实现了，现在要增加短路和过压保护，想用PWM中断来做，我目前是用的PWMA的P1P, P4P驱动外部半桥IC，没有用P1N, P4N, 死区设为0, 目前计划用刹车中断做过压保护，另外短路保护能否用触发中断？

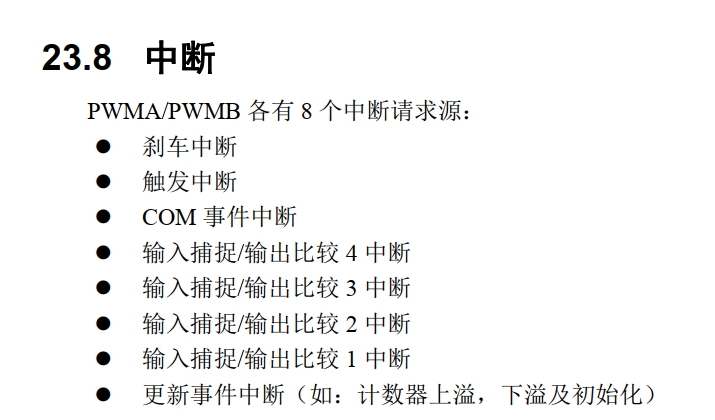

另外这几种中断有没有详细介绍的资料？

梁***

rqi*** 发表于 2024-4-27 17:24
多谢梁工，同步BUCK的基本功能实现了，现在要增加短路和过压保护，想用PWM中断来做，我目前是用的PWMA的P1 ...

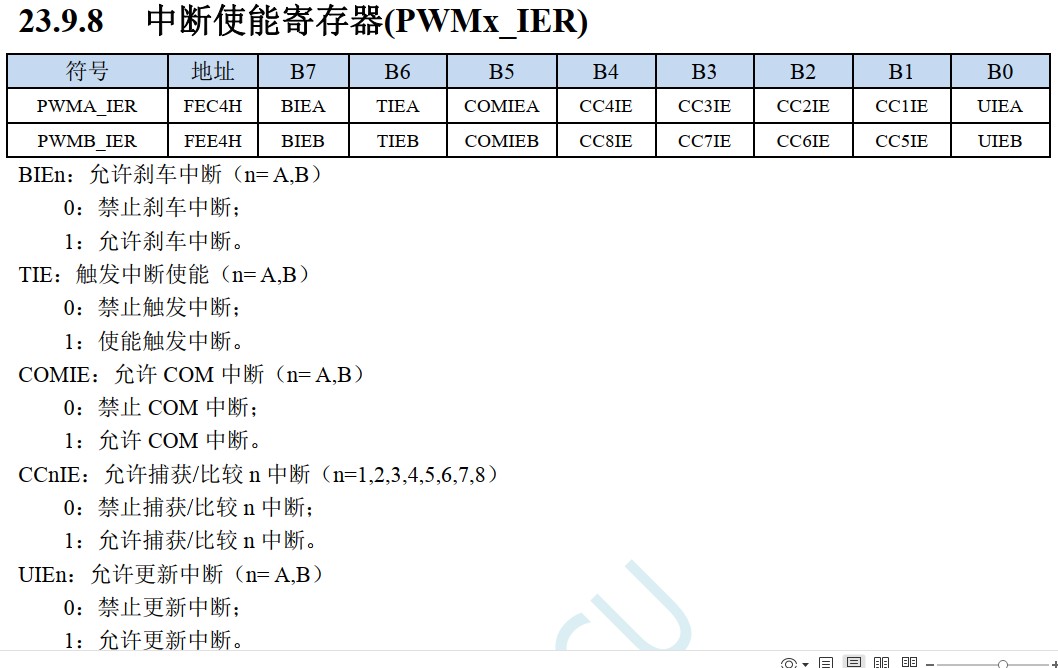

中断允许在寄存器中描述。

原来***

不知道你处理好没有，本人使用PWM的刹车中断功能，发现中断响应非常慢，用示波器测量波形，发现有刹车信号，需要10us左右才响应中断，可想而知，这个STC设计的，bug真多。还是用回STM32了，
