STC8H2K08U, STC8H1K08T，能否输出 250KHz 10位 PWM？

深山*** · 发表于 2024-4-17 20:57:27

本帖最后由深山老妖于 2024-4-17 23:22 编辑

梁*** 发表于 2024-4-17 19:17
设置为0就没有死区时间了。你贴个示波器波形图看看。

用的是STC8H2K17U TSSOP20的芯片，系统时钟为24M，PWM时钟用的是144M。

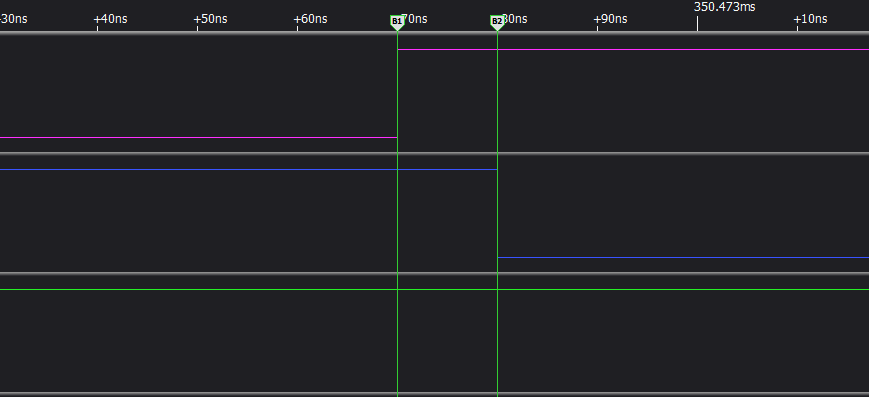

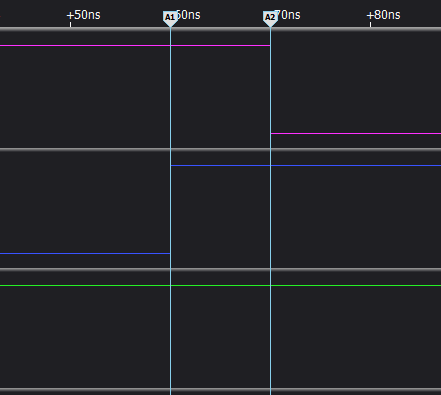

287k的频率，两个同时为高电平，奇怪了。

深山*** · 发表于 2024-4-17 21:01:29

只需要输出一组对互补的脉冲信号就可以了，需要频率和占空比可调，但是不要死区时间，没有发现关于死区时间的详细说明。

神*** · 发表于 2024-4-17 21:21:57

梁*** · 发表于 2024-4-17 22:47:07

深山*** 发表于 2024-4-17 20:57
用的是STC8H2K17U TSSOP20的芯片，系统时钟为24M，PWM时钟用的是144M。
287k的频率，两个同时为高电平，奇 ...

你用什么仪器测的？
我想看用数字示波器测量的波形，示波器带宽不低于50MHz，20MHz输入滤波关闭，此时的波形图。
再怎么说，PWMxP与PWMxN（x为1~4）是不会同时输出高电平的。

深山*** · 发表于 2024-4-17 23:12:40

梁*** 发表于 2024-4-17 22:47
你用什么仪器测的？
我想看用数字示波器测量的波形，示波器带宽不低于50MHz，20MHz输入滤波关闭，此时的 ...

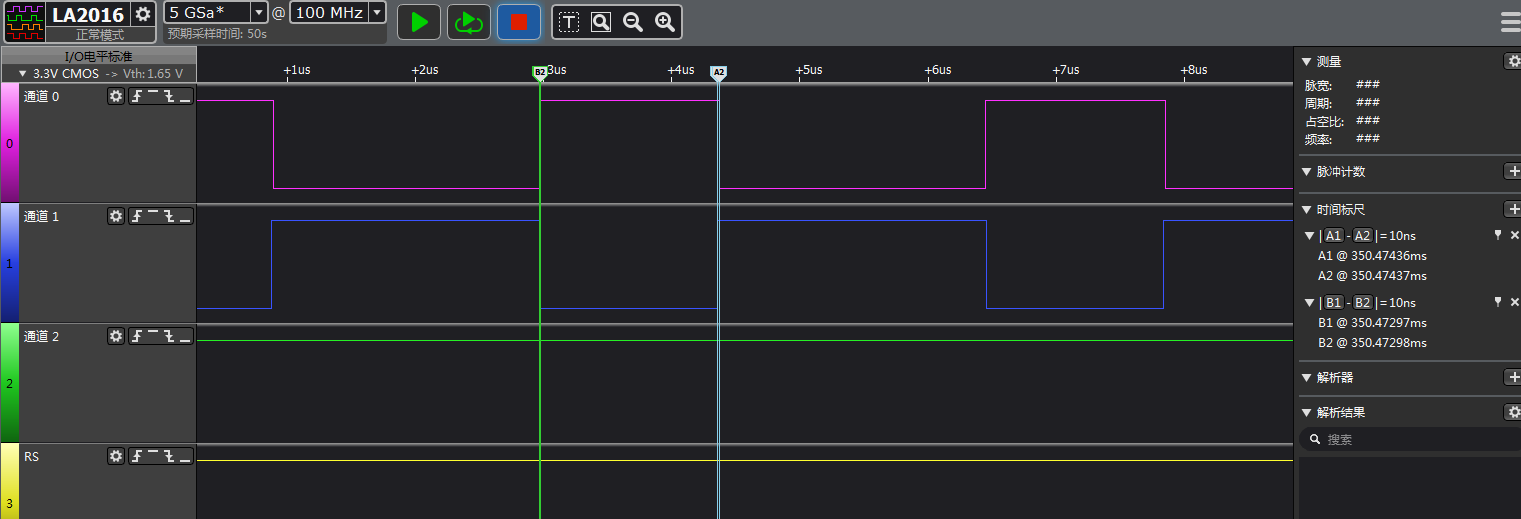

用的是数字逻辑分析仪。最高可以测量200M的。

深山*** · 发表于 2024-4-17 23:37:36

梁*** 发表于 2024-4-17 22:47
你用什么仪器测的？
我想看用数字示波器测量的波形，示波器带宽不低于50MHz，20MHz输入滤波关闭，此时的 ...

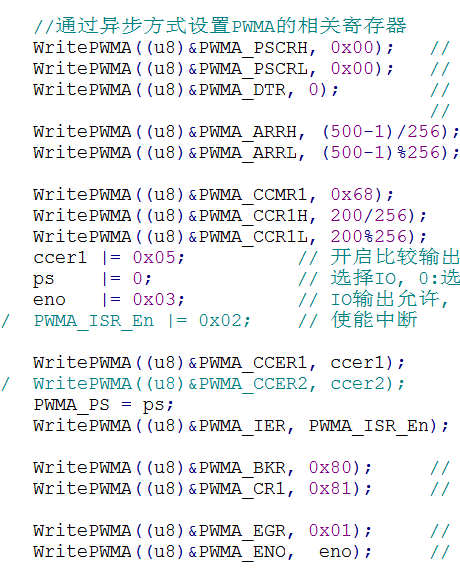

程序就是从本贴子的第20楼下载的，然后作了删减。

01B-HSPWMA-4对互补PWM输出P1口.rar (64.66 KB, 下载次数: 87)

梁*** · 发表于 2024-4-18 09:56:04

深山*** 发表于 2024-4-17 23:37
程序就是从本贴子的第20楼下载的，然后作了删减。

建议使用数字示波器观察并贴图。你测的是哪两个IO输出的PWM？

深山*** · 发表于 2024-4-18 20:57:48

梁*** 发表于 2024-4-18 09:56
建议使用数字示波器观察并贴图。你测的是哪两个IO输出的PWM？

示波器肯定是没有逻辑分析仪看的清楚，示波器好久没有用了。

咫尺*** · 发表于 2024-4-18 22:01:46

追后问题解决了么

梁*** · 发表于 2024-4-18 23:23:57

深山*** 发表于 2024-4-18 20:57
示波器肯定是没有逻辑分析仪看的清楚，示波器好久没有用了。

逻辑分析仪是用于分析逻辑的，看波形不如示波器的。
如果没有看到我要看的波形，我将无法做进一步判断，你得自行解决了。
