STC8H2K08U, STC8H1K08T，能否输出 250KHz 10位 PWM？

深山***

这么高的频率，用在什么地方？

rqi***

深山*** 发表于 2024-3-19 20:36
这么高的频率，用在什么地方？

用在BUCK电路上

rqi***

梁*** 发表于 2024-3-7 15:59
STCH1K08T的高速PWM的时钟为144~192MHz，
使用10位PWM最高频率为192KHz，比250KHz稍小，能满足要求吗？

梁工，有没有STCH1K08T高速高级PWM的DEMO程序？

一轮***

rqi*** 发表于 2024-3-28 16:05
梁工，有没有STCH1K08T高速高级PWM的DEMO程序？

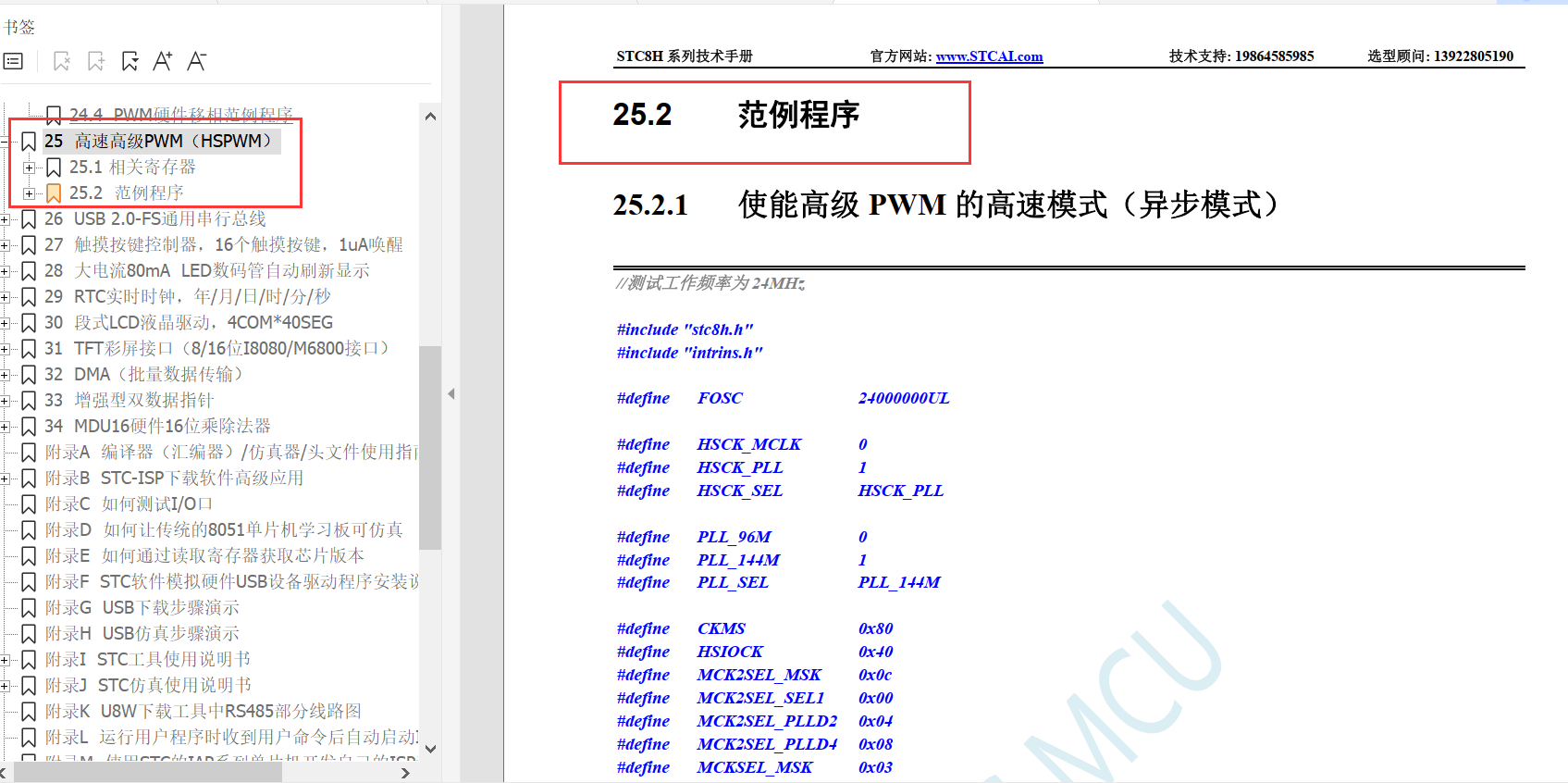

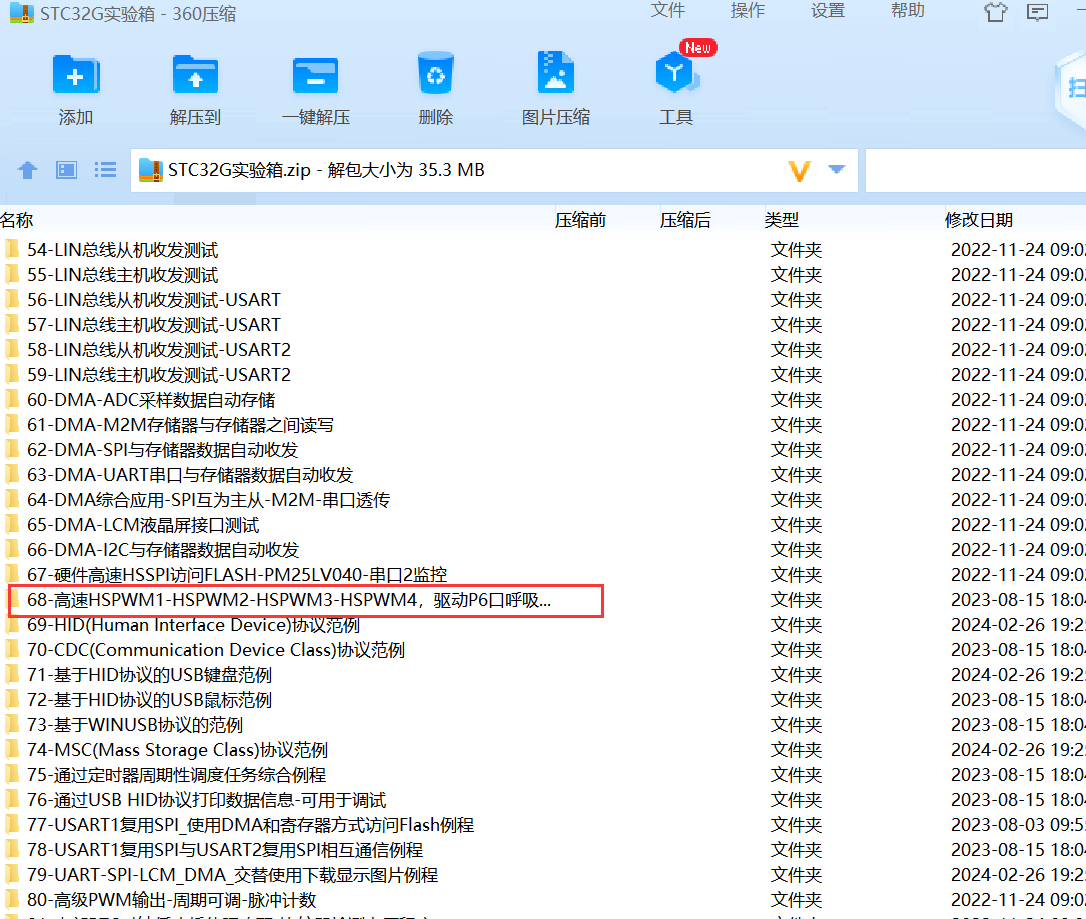

你好，你可以参考STC8H数据手册25章节范例，也可以参考STC32G实验箱范例

梁***

rqi*** 发表于 2024-3-28 16:05
梁工，有没有STCH1K08T高速高级PWM的DEMO程序？

还没有，我今晚写一个。

maiji***

分享个HPWM程序给你

rqi***

一轮*** 发表于 2024-3-28 16:39
你好，你可以参考STC8H数据手册25章节范例，也可以参考STC32G实验箱范例

多谢多谢，下来研究下

rqi***

maiji*** 发表于 2024-3-28 17:13
分享个HPWM程序给你

多谢多谢，下来研究下

rqi***

梁*** 发表于 2024-3-28 16:48
还没有，我今晚写一个。

多谢多谢，准备用STCH1K08T先做个同步BUCK

梁***

rqi*** 发表于 2024-3-28 18:03
多谢多谢，准备用STCH1K08T先做个同步BUCK

程序来了。


/*************        功能说明        **************
先别修改程序, 直接下载"pwm.hex"测试, 下载时选择主频24MHz.

如果启动外部晶振, 请接24MHz的晶振. 如果接12MHz晶振, PWM配置函数要相应修改USBCLK设置.

使用高速PWM(HSPWM)方式操作.
PWM时钟选择PLL时钟144MHz, PWM周期为2400个时钟，PWM频率为60KHz.

例子输出IO:
PWM4N PWM4P    PWM3N PWM3P    PWM2N PWM2P    PWM1N PWM1P
P1.7  P1.6     P1.5  P1.4     P1.3  P5.4     P1.1  P1.0

******************************************/

输出4路HSPWM占空比分别为 16.7%、33.3%、50%、66.7%，死区时间0.5us。

01B-STC8H-HSPWMA-4对互补PWM输出P1口.rar (56.88 KB, 下载次数: 105)

2024-3-28 18:37 上传

点击文件名下载附件
