【STC-FOC】Fast-SVPWM输出！STC32F12K54实现，32位8051，全开源软件/硬件

神*** · 发表于 2023-9-23 16:37:49

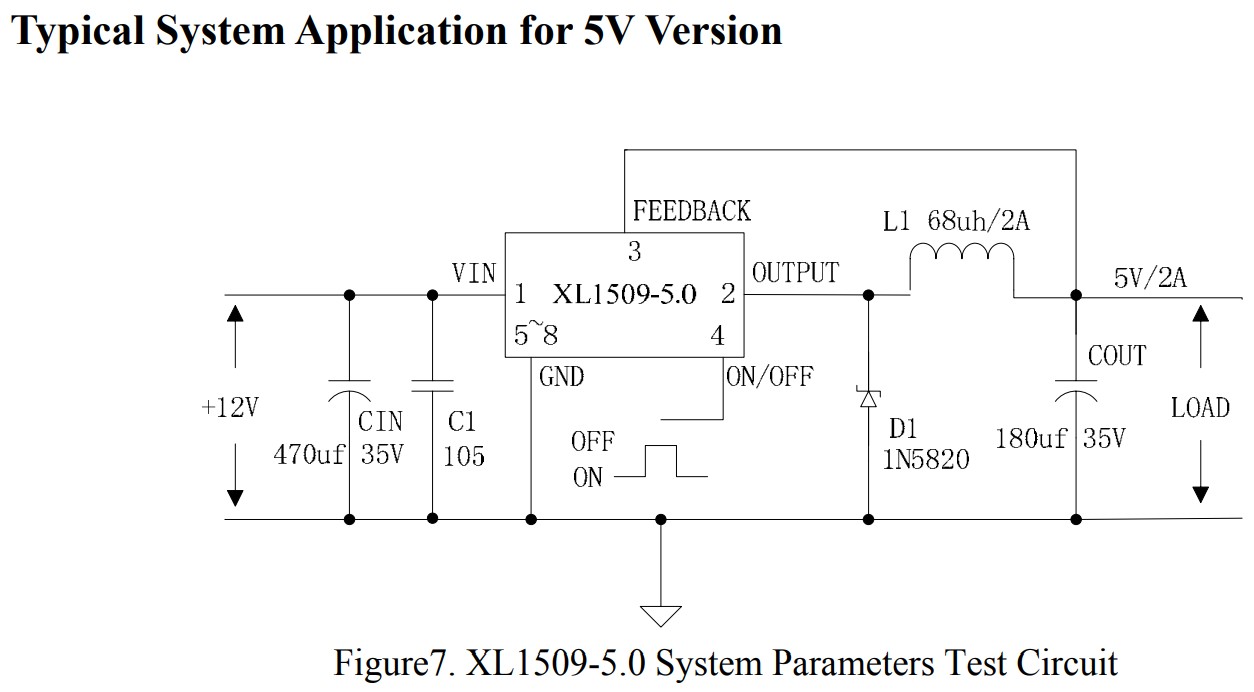

40V 以下输入的DC-DC降压芯片 XL1509-5.0,
产生5V输出的电源, RMB0.54

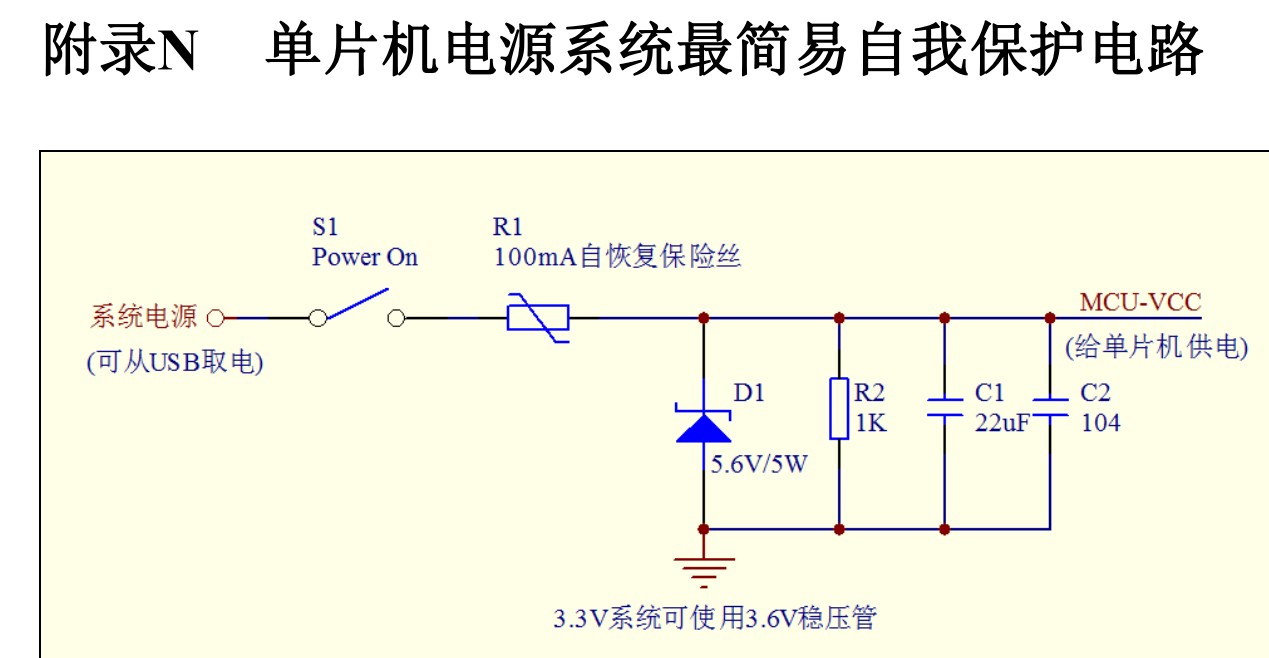

5V输出端：自恢复保险丝和稳压管一定要加上

自恢复保险丝用【 ? A 】您根据实际情况自己定

lzz*** · 发表于 2023-9-23 21:49:44

对于反电动势尖刺我觉得用一个磁芯电感隔离比用电容吸收好

深山*** · 发表于 2023-10-11 21:57:36

王*** 发表于 2023-9-23 16:27
三环闭环总算完成了，到此FOC驱动程序也算小有雏形。
接下来就是更新DEMO板的电路部分了。
感谢大家之前提 ...

想用这个芯片做一个异步电机的驱动器（变频器），芯片的资源可够？

王*** · 发表于 2023-10-13 10:29:27

深山*** 发表于 2023-10-11 21:57
想用这个芯片做一个异步电机的驱动器（变频器），芯片的资源可够？

foc的本质就是一个根据电机转子状态自动调制输出以达到最大力矩的算法，如果只是想要变频驱动输出，就是省略了自动调制的步骤，那么所需的算力是完全足够的。

深山*** · 发表于 2023-10-14 10:44:19

本帖最后由王*** 于 2023-10-14 12:26 编辑

王昱顺发表于 2023-10-13 10:29
foc的本质就是一个根据电机转子状态自动调制输出以达到最大力矩的算法，如果只是想要变频驱动输出，就是 ...

如果用来做异步电机的FOC控制呢，资源可能满足？

王*** · 发表于 2023-10-14 12:28:52

深山*** 发表于 2023-10-14 10:44
如果用来做异步电机的FOC控制呢，资源可能满足？

资源完全足够，不过需要考虑的是外加传感器和最高转速的问题。目前我的程序使用FOC最高速度应该在20000转左右，并且需要给电机加入位置传感器。无感算法我还没有尝试过，不过无感算法对算力的要求就要高的多了

深山*** · 发表于 2023-10-14 20:14:39

王*** 发表于 2023-10-14 12:28
资源完全足够，不过需要考虑的是外加传感器和最高转速的问题。目前我的程序使用FOC最高速度应该在20000转 ...

就简单的V/F控制可能搞？

王*** · 发表于 2023-10-15 18:12:10

深山*** 发表于 2023-10-14 20:14
就简单的V/F控制可能搞？

可以搞，因为简单的V/F控制就只需要考虑连续的改变PWM的周期实现SPWM调制，相比于FOC控制算法减少了很多的计算量。

王*** · 发表于 2023-10-15 18:14:16

本帖最后由王昱顺于 2023-10-15 18:50 编辑

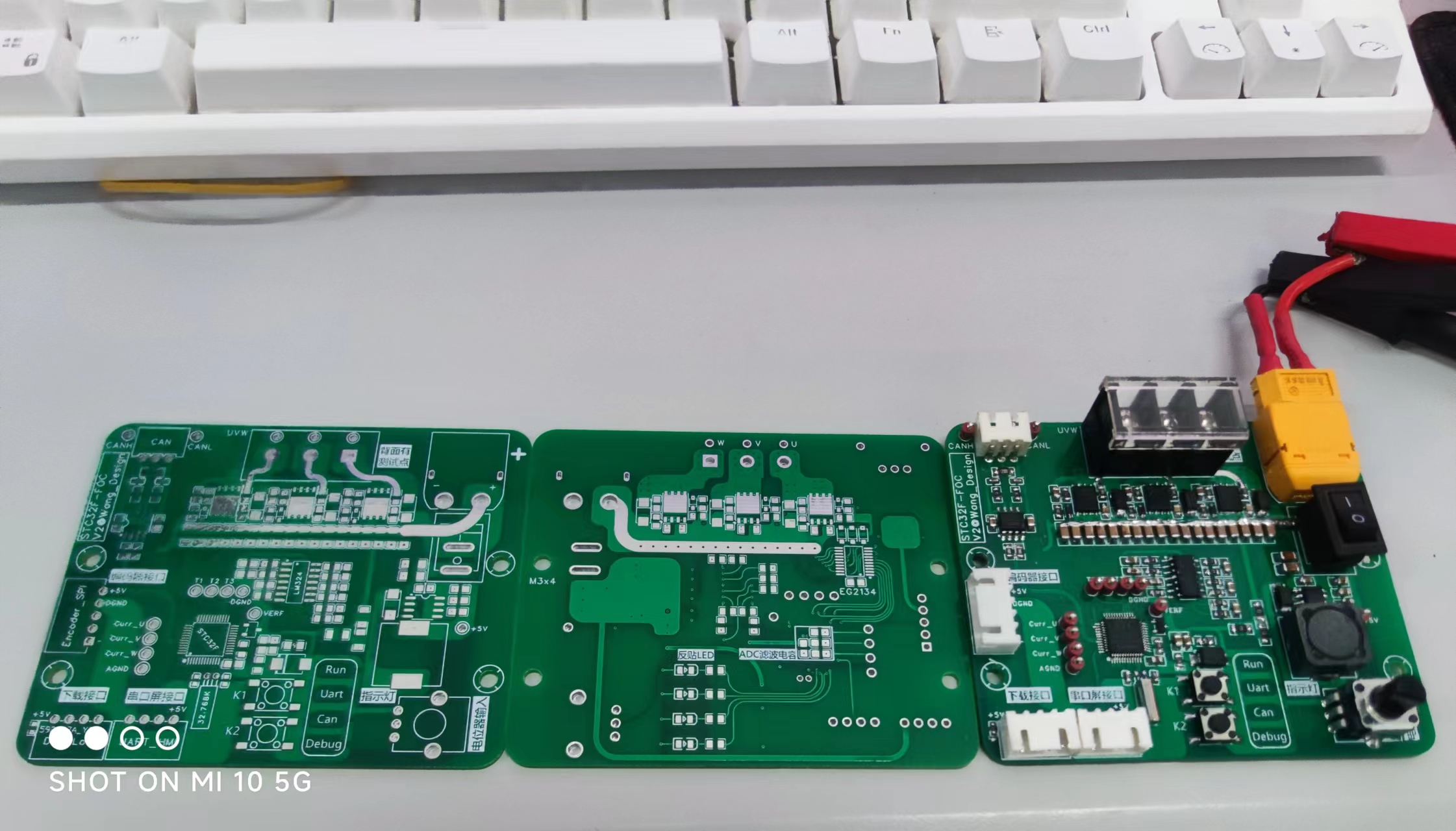

新的硬件设计已经打板回来了，正在测试基础功能
先欣赏一下板子的整体结构

神*** · 发表于 2023-10-15 19:38:43

清爽
