【STC-FOC】Fast-SVPWM输出！STC32F12K54实现，32位8051，全开源软件/硬件

王***

STC-FOC V2 硬件已经开源！
硬件开源文件在一楼
欢迎大家帮忙查缺补漏！


目前软件上还存在问题，所以就只在这里更新测试版本了
目前已知问题：
1.高占空比下电流检测会出现不正确的毛刺（采样窗口过小），电机也是因为这个不幸嘎掉了
因为当时解开了功率限制想试试速度能不能到2W转。但是电流环在高速时出现了剧烈的毛刺，导致输出震荡严重进而烧掉了电机的一个相。
2.设定的是16Khz的电流环，但是因为SVPWM运行一遍就要40us左右，16khz的周期是52us左右，所以现在电流环顶多也就8khz。后面试试查表的精度如何。
就这两个问题比较致命，剩下的就没什么问题了。

jhx***

请问版主：对于不同的无刷直流电机需要改变电机“磁对极数、线电阻、线电感等”参数吗？程序中没有看到这些参数

王***

jhx*** 发表于 2023-11-8 14:12
请问版主：对于不同的无刷直流电机需要改变电机“磁对极数、线电阻、线电感等”参数吗？程序中没有看到这些 ...

需要改变磁极对数以适应电机

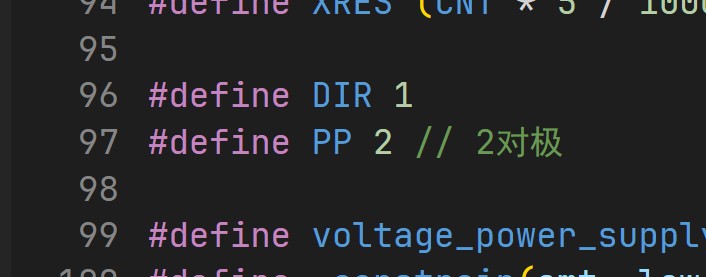

这个在程序中的config.h文件中（注：程序以最新的版本2023年11月7日为准）


相电阻和相电感是在电流环中确定pi参数使用，但是因为我这的电机烧了，新的还没到，所以暂时还没更新这部分代码
（之所以知道烧了还是用电桥测电阻电感的时候看出来的）


现在只能说程序是能用的，但是很多注释什么的我还没有写上。使用说明这种我也没写。还要再稍等等我解决完bug才能搞

王***

神*** 发表于 2023-9-20 21:26
暂时 20000转/分钟 也足够了
记得上次您的 【STC32F拉风奖】还没领 ！
===明我同事找您要相应领奖信息，我 ...

已经收到拉风奖3000元奖金，感谢STC支持！

lzz***

强烈支持版主，持续关注中

深山***

有电路原理图吗？也想玩玩。

王***

深山*** 发表于 2023-11-25 22:29
有电路原理图吗？也想玩玩。

现在有两个方案，一个是带电流检测的完整foc，但是较高转速抗不了大的反电动势，这个在第一页我已经替换成V2的硬件了
还有一个是不带电流环的lite版本，可以用较低的价格实现不错的效果？
你看看想要哪一个我整理一下发出来

深山***

王*** 发表于 2023-11-26 11:36
现在有两个方案，一个是带电流检测的完整foc，但是较高转速抗不了大的反电动势，这个在第一页我已经替换成 ...

带电流检测的，谢谢！想玩异步电机驱动的。

王***

深山*** 发表于 2023-11-26 12:44
带电流检测的，谢谢！想玩异步电机驱动的。

那么一楼就有开源的硬件文件，可以用立创eda专业版打开，不过我那个原版只有30a的驱动能力

jhx***

王*** 发表于 2023-11-26 11:36
现在有两个方案，一个是带电流检测的完整foc，但是较高转速抗不了大的反电动势，这个在第一页我已经替换成 ...

版主，带电流检测的完整foc，不玩高速，请提供Foc无感方案
