51开源，步进电机驱动程序, 直接驱动, 或驱动步进电机驱动器一共8个程序

梁*** · 发表于 2025-8-7 14:00:12

晚*** 发表于 2025-8-7 11:41
上面波形问题已解决，不知道初始化时 PWMA_CCER1 |= 0x05; 配置为高电平对不对，不太理解，希望指正 ...

对的。请参考上面223楼的程序例子。

#define PUlseMode 0 //脉冲有效电平选择：0: 高电平有效，1:低电平有效

PWMA_CCER1 |= 0x05+0x02*PUlseMode; // 开启比较输出, 低电平有效, +0x00:高电平有效, +0x02:低电平有效

晚*** · 发表于 2025-8-7 21:06:10

短脉冲把宏定义取反直接改成1或0就解决了，可能与编译器有关，感谢梁工百忙中还抽空回复，非常感谢

patch*** · 发表于 2025-8-28 19:44:53

好好好

mxns*** · 发表于 2025-9-2 04:15:47

STC32翻转输出，按你程序第一通道输出完美运行，但是在加一个通道，就不正常，不能独立运行，要频率和脉冲一样才能正常，为何呀

mxns*** · 发表于 2025-9-2 14:55:10

mxns*** 发表于 2025-9-2 04:15
STC32翻转输出，按你程序第一通道输出完美运行，但是在加一个通道，就不正常，不能独立运行，要频率和脉冲 ...

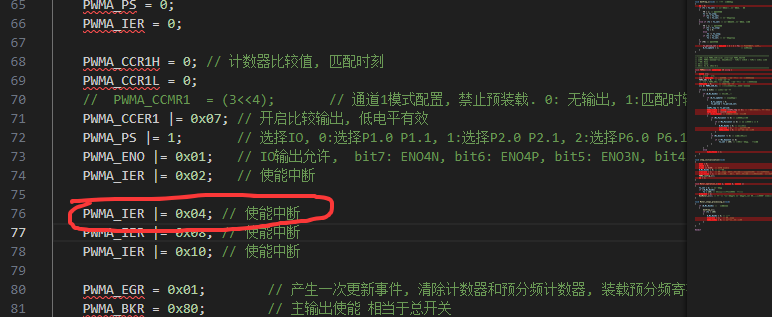

就加这一行代码就出问题呢

mxns*** · 发表于 2025-9-2 14:56:37

mxns*** 发表于 2025-9-2 04:15
STC32翻转输出，按你程序第一通道输出完美运行，但是在加一个通道，就不正常，不能独立运行，要频率和脉冲 ...

就加这一行，脉冲就不对了

单片*** · 发表于 2025-9-19 10:34:35

学习标记

梁*** · 发表于 2025-9-19 18:25:26

mxns*** 发表于 2025-9-2 14:56
就加这一行，脉冲就不对了

你允许了中断，有中断处理函数吗？

patch*** · 发表于 7 天前

牛，驱动步进电机
