51开源，步进电机驱动 程序, 直接驱动, 或驱动步进电机驱动器 一共8个程序

Wd***

<br /> <br /> 你指哪一个，2003A吗？我把P30,P31割断了，飞线到别的脚上，循环改了，现在电机可以正常动了

vvv***

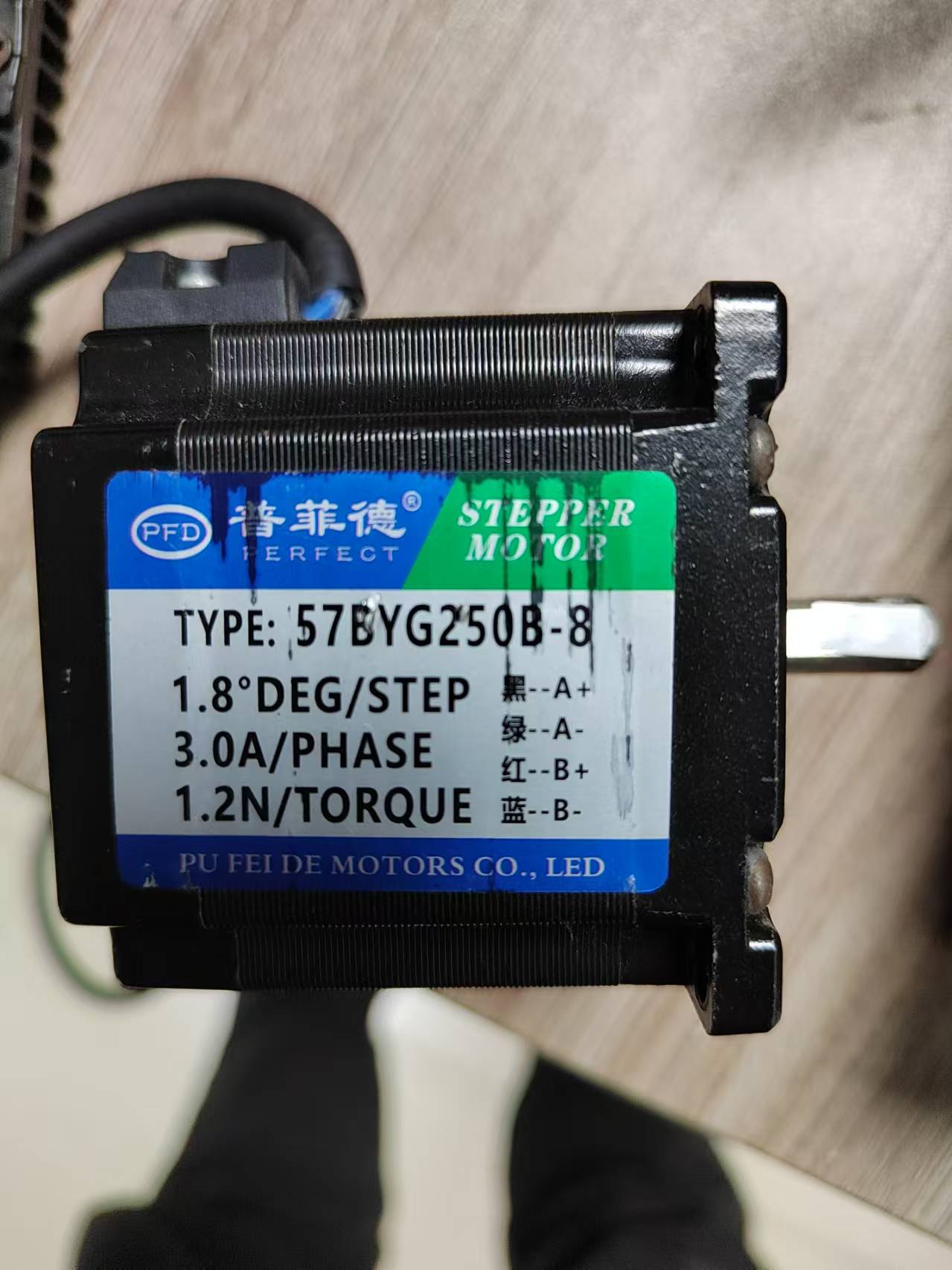

梁工你好，第一次接触步进电机，用了这个demo打了板子，然后接了一个手里的步进电机，参数如下图，还没有发指令进行驱动，芯片就慢慢发热，直至烫手。从直流源上获取的信息是，板子上电，整版电流0.03A，接上电机后电流到达了0.2A。不明白电流明明没有达到上限，却会发热。

梁***

vvv*** 发表于 2024-12-13 16:46
梁工你好，第一次接触步进电机，用了这个demo打了板子，然后接了一个手里的步进电机，参数如下图，还没有发 ...

芯片发热功率 = 电流*压降，你测一下压降。

vvv***

梁*** 发表于 2024-12-13 17:44
芯片发热功率 = 电流*压降，你测一下压降。

恩，确实压降太大了，占空比输出拉低点，发热就好些了

186803***

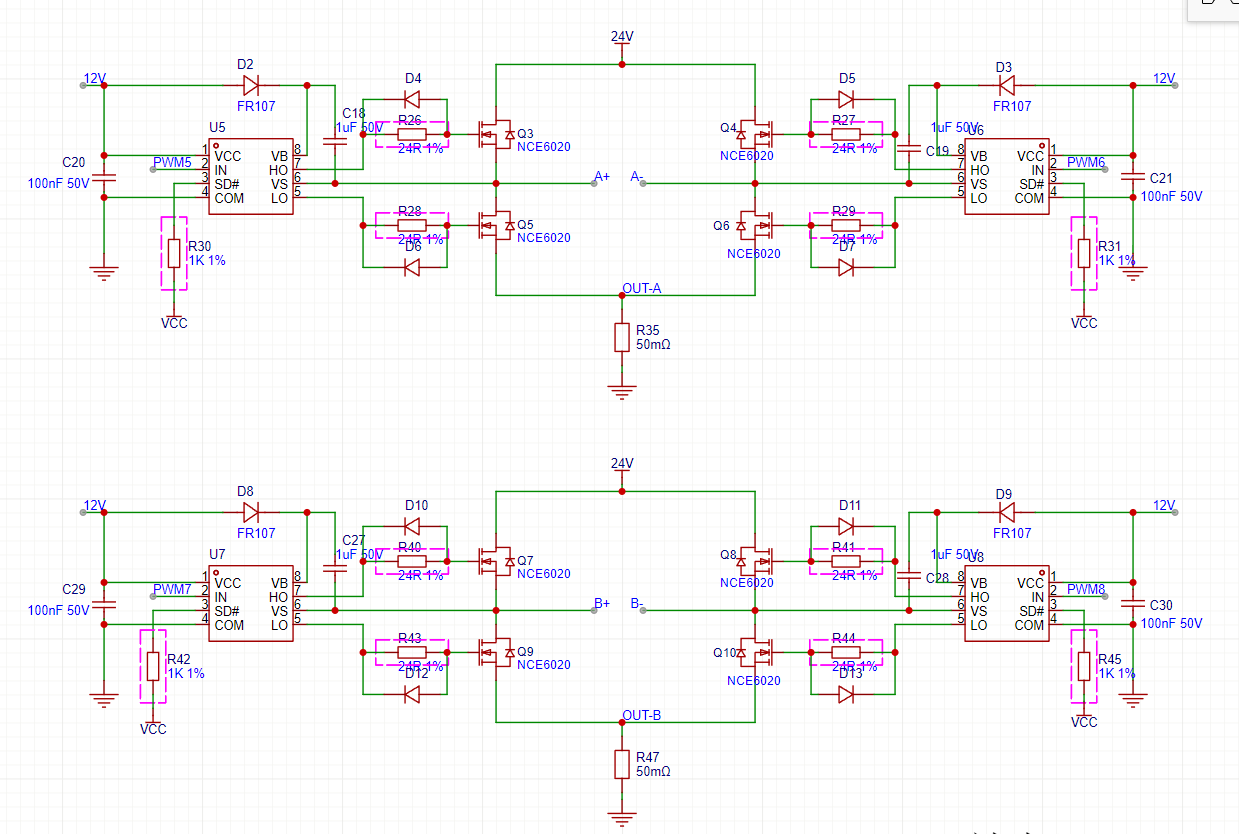

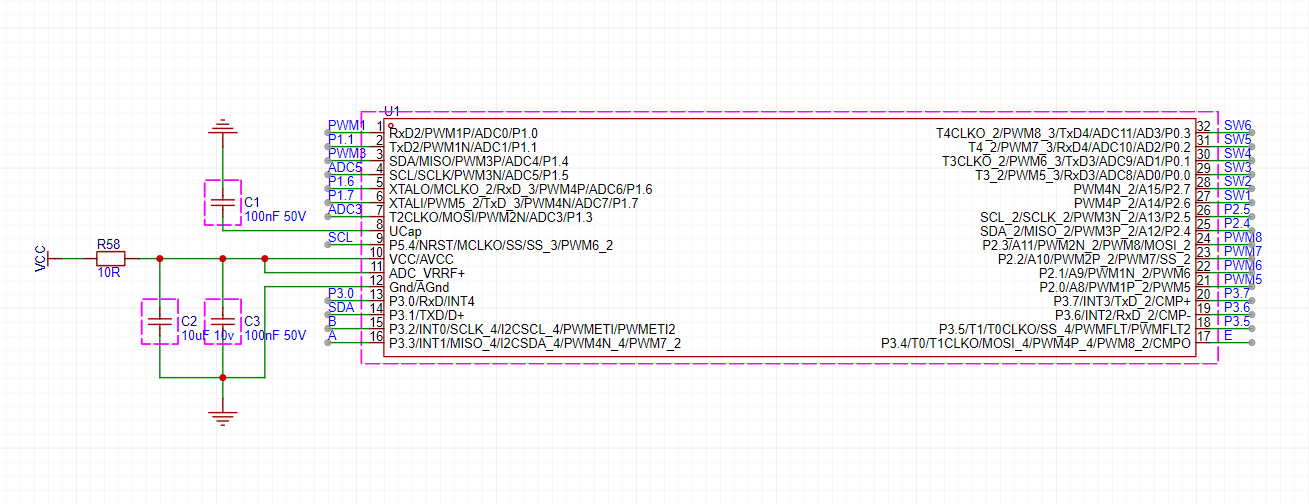

梁工，您好。我使用｛两相步进电机-细分驱动-STC8H-高级PWMB输出｝这个例子驱动步进电机，电机能转但发热很严重，程序就是用的你的源程序，没有改动过。用配套的驱动器就不会发热，这和驱动电路有关系吗？能否帮忙看一下，谢谢。

梁***

186803*** 发表于 2025-1-4 22:56
梁工，您好。我使用｛两相步进电机-细分驱动-STC8H-高级PWMB输出｝这个例子驱动步进电机，电机能转但发热很 ...

发热严重说明电流很大。我的例子只是简单的电压驱动，而专用驱动器是用电流来驱动，所以你要用低点的电压，比如12V，试下。

xiaoxi***

STC8H系列、STC32G系列有8个通道的PWM，可以控制8个电机驱动，这个好厉害哦

手机刷***

lzne*** 发表于 2023-9-15 22:18
一直在找这方面的资料，非常感谢，  刚才看了一下都是8开头的，是不是也可以用15系列有PCA的呀，  我想做二 ...

如何改为按键控制？

李***

想问下最高能设定多少K的脉冲频率

梁***

李*** 发表于 2025-2-20 14:22
想问下最高能设定多少K的脉冲频率

每个脉冲中断2次，控制1个电机最好不超过50KHz，多个电机最好不超过20KHz。
1.8度的步进电机使用较高的细分，就要使用较高的频率，对于大部分的应用，机械精度都不会太高，一般8细分（0.225度）就足够了，600转每分（即10转每秒）频率为16KHz。
