最便宜的 车规-FOC，24万转@STC32G12K128-24A车规，STC-FOC 新算法库,9/8

hts2***

FOC-车规, 汽车座椅通风-STC32G12K128-24A车规，24万转，
这个开源板的最不友好设计是，LED电源指示灯，工作状态指示灯也不配置到板上，
一上电，什么状态也看不到，正不正常工作也不清楚，
调试中，如果电机没有任何反应，根本不知那里出了问题！

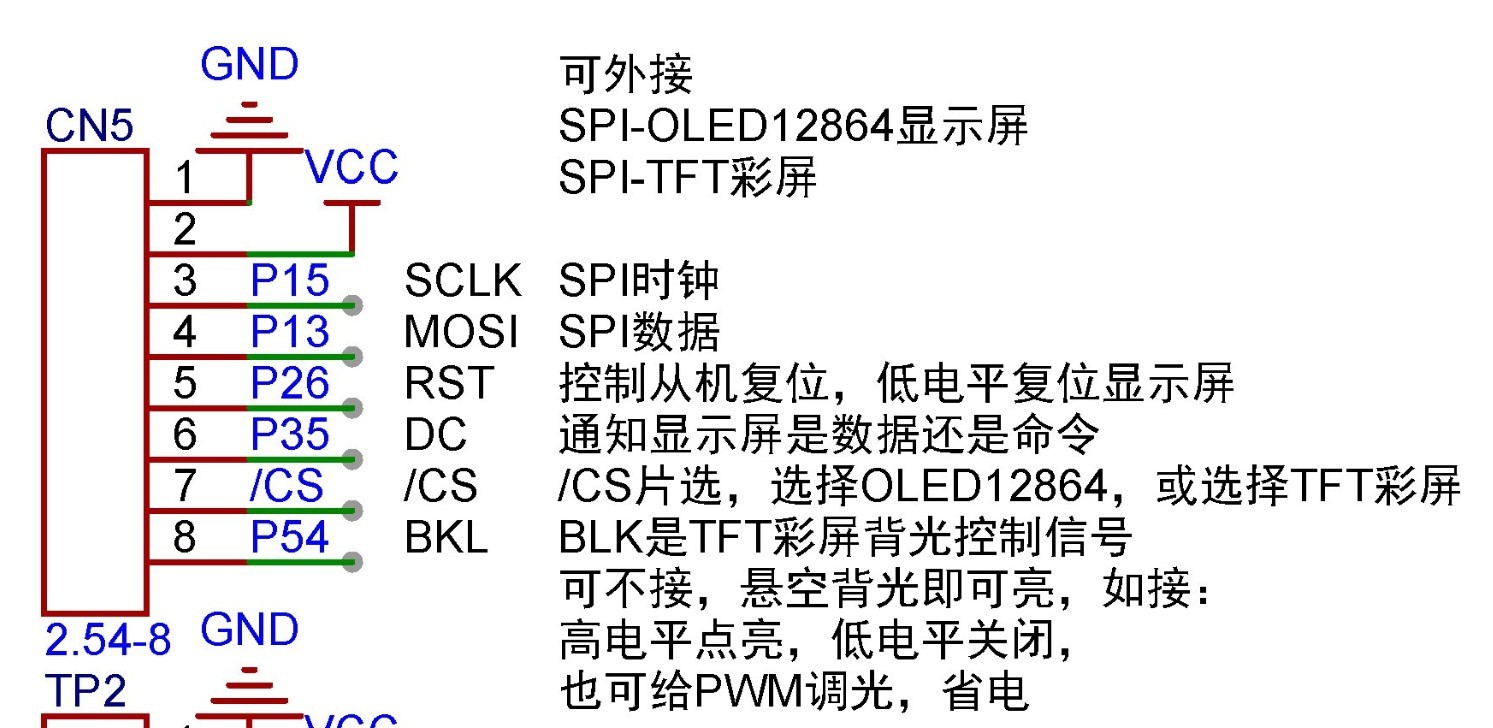

只见到下面的显示电路接口：

summer***

AI-32*** 发表于 2025-9-19 10:02
【新提醒】FOC-有感@Ai8051U，7万5千转的电机！系统成本6元, 5/26更新，磁编码器，低速重载启动 - 第25页 ...

谢谢，这个看过了

王***

hts2*** 发表于 2025-9-21 21:12
FOC-车规, 汽车座椅通风-STC32G12K128-24A车规，24万转，这个开源板的最不友好设计是，LED电源指示灯，工作 ...

我一般是使用串口来观察数据的
至于你说的led指示，可以考虑给加上

hts2***

王*** 发表于 2025-9-22 09:16
我一般是使用串口来观察数据的
至于你说的led指示，可以考虑给加上

串口观察数据是很方便，但实际使用中不可能一直连接着串口和电脑，
更方便的是,一个LED电源指示灯，观察亮度变化，就可以直观的知道硬件的工作实时情况，
如LED灯突然不亮了，有可能硬件出问题了，
或者，一上电，LED灯正常亮起，就可以确定5V电源部分没有问题，
如有工作状态指示灯，就可以实时知道，程序处于什么状态，
如就绪状态，常亮，正常状态，1秒1闪，异常状态，0.2秒快速闪烁，
没有进入程序，状态灯一直不亮！
这样，就很实时，直观了！
以上是个人历来做软件硬件工程的一些心得，不喜勿喷！谢谢STC开源！

只见到下面的显示电路接口：

hts2***

另外，用三色LED灯，做状态指示灯，也许会更酷！


只见到下面的显示电路接口：

32G12***

STC32G  FOC,24万转，开源FOC无刷电机中功率驱动板，网友已经复刻成功，
可以正常驱动无刷电机转起来了[呲牙]


不足之处，开发板，缺少电源指示灯，工作状态指示灯。
按键太小了，建议6×6×5贴片轻触按键，更容易按压!

吴***

王*** 发表于 2025-9-8 12:45
2025年9月11日 新 更新 STC-FOC库，提供完整的项目程序

狠狠学习

cxis***

hts2*** 发表于 2025-9-21 21:12
FOC-车规, 汽车座椅通风-STC32G12K128-24A车规，24万转，
这个开源板的最不友好设计是，LED电源指示灯，工 ...

hhh

HUHU***

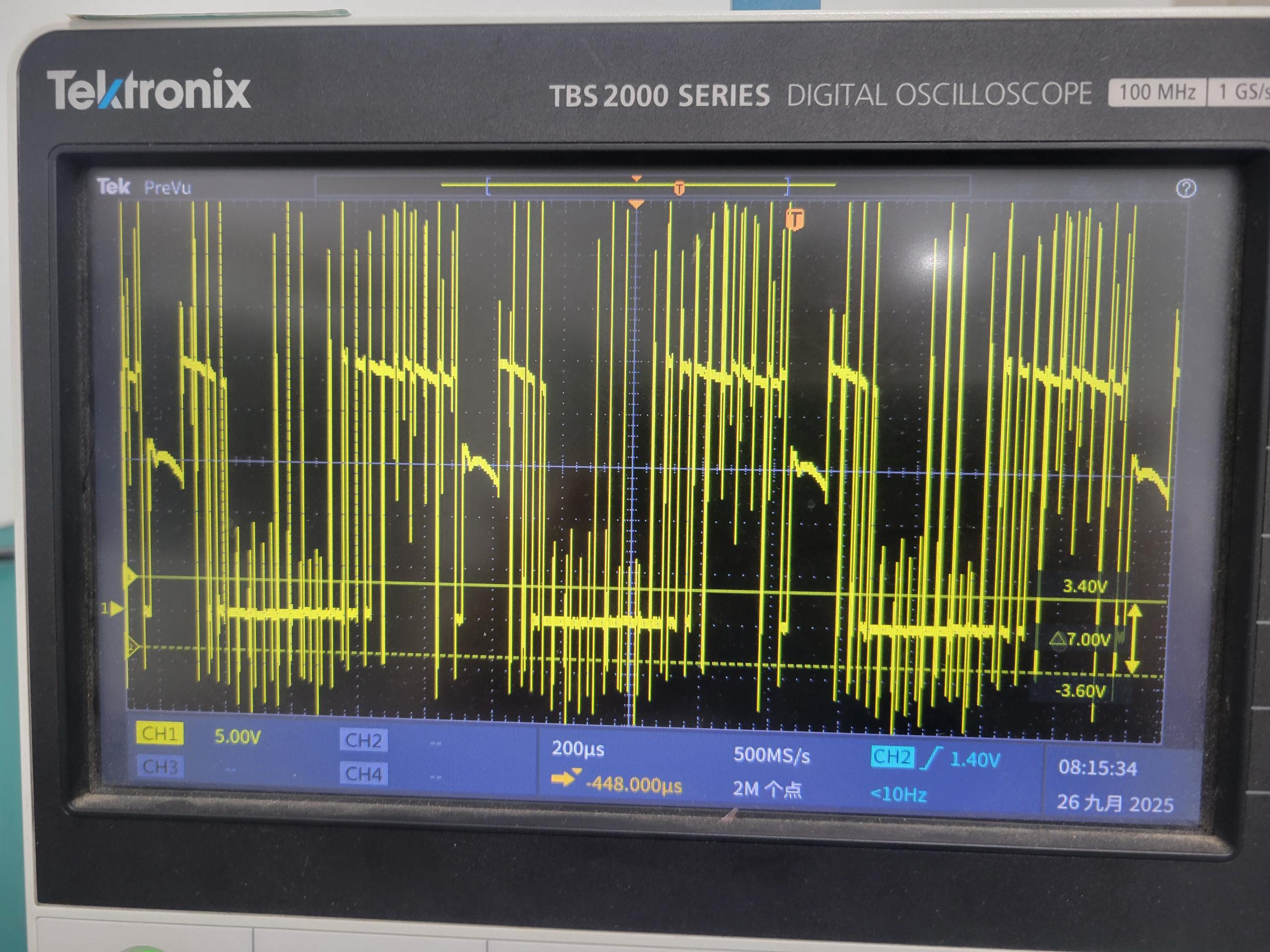

电机转起来之后，我用示波器测量其中一相电压时，波形如下。请问这个波形正确吗？

王***

HUHU*** 发表于 2025-9-26 09:49
电机转起来之后，我用示波器测量其中一相电压时，波形如下。请问这个波形正确吗？ ...

这是接近满占空比了吧，波形还挺正常的
