FOC-车规, 24万转@STC32G12K128-24A车规，最便宜的 车规-FOC，STC-FOC 算法库已提供

神***

FOC-车规, 汽车座椅通风-STC32G12K128-24A车规，24万转
===汽车座椅通风，5100转/分钟, 车规RMB2.8-LQFP32

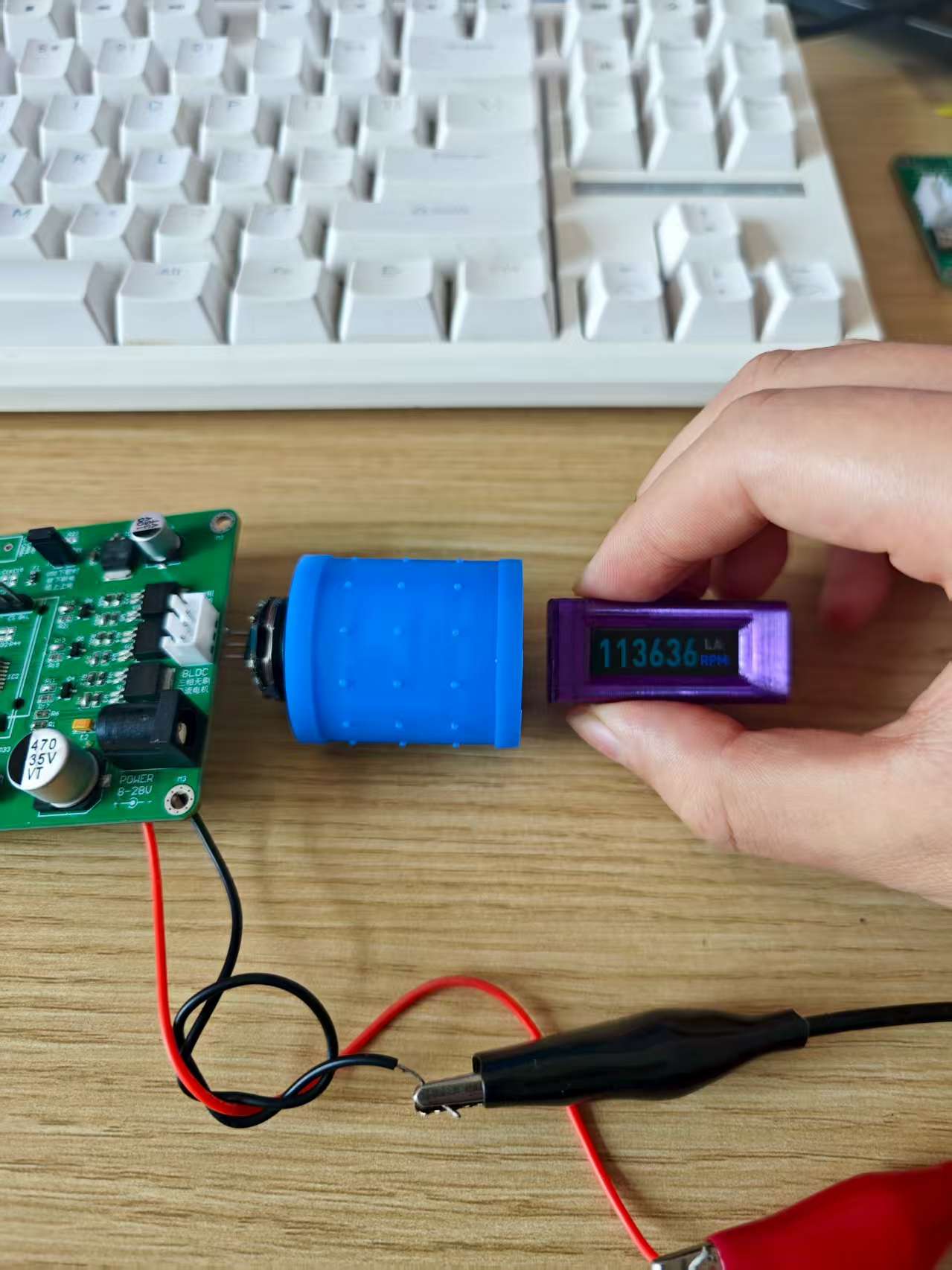

===FOC 控制，24万转@STC32G12K128-24A 车规，32位8051
===FOC 控制，33万转@STC32G8K64-33A 车规认证中，RMB1.8
===FOC 控制，42万转@STC32G8K48-42I 工规，RMB1.6

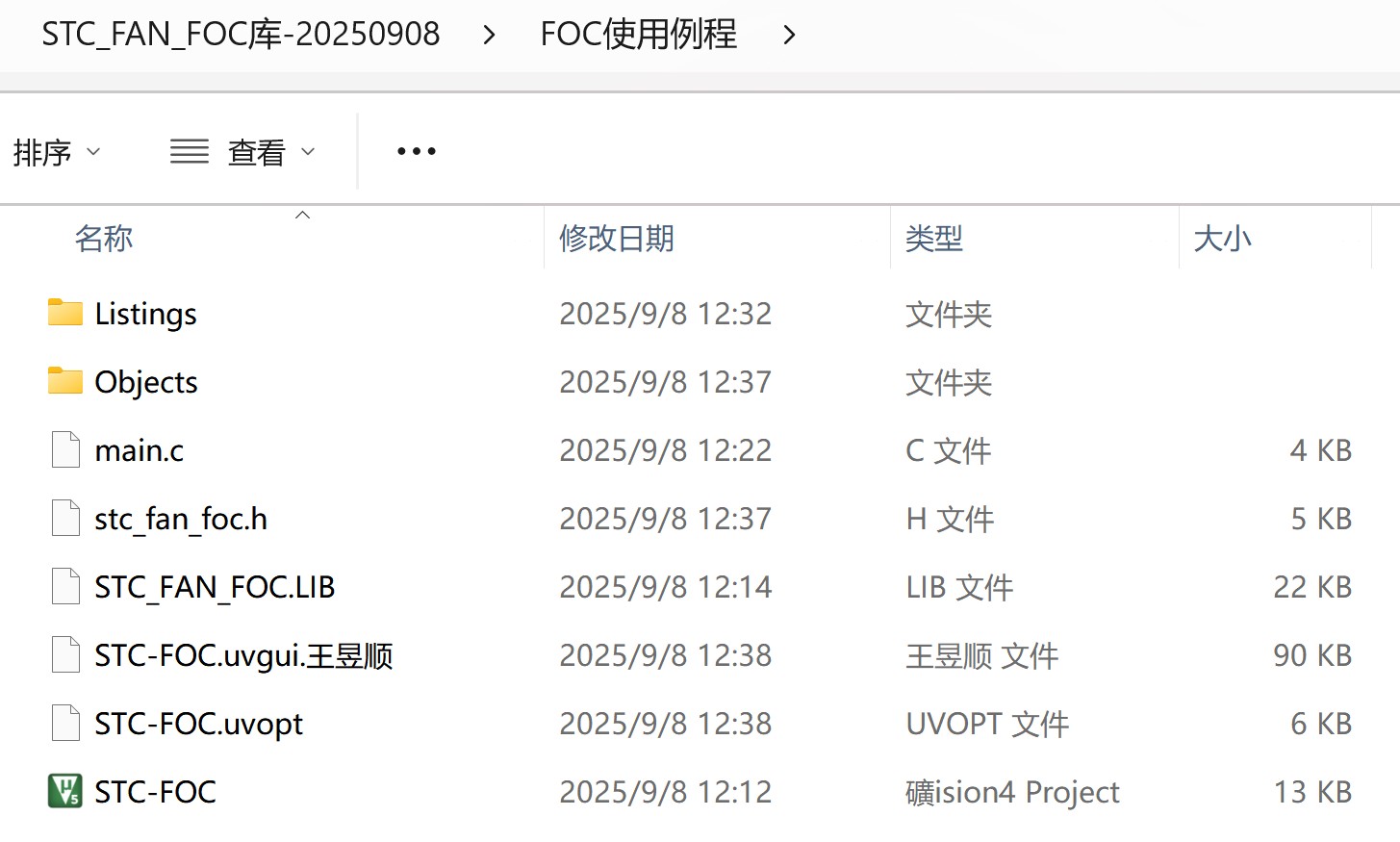

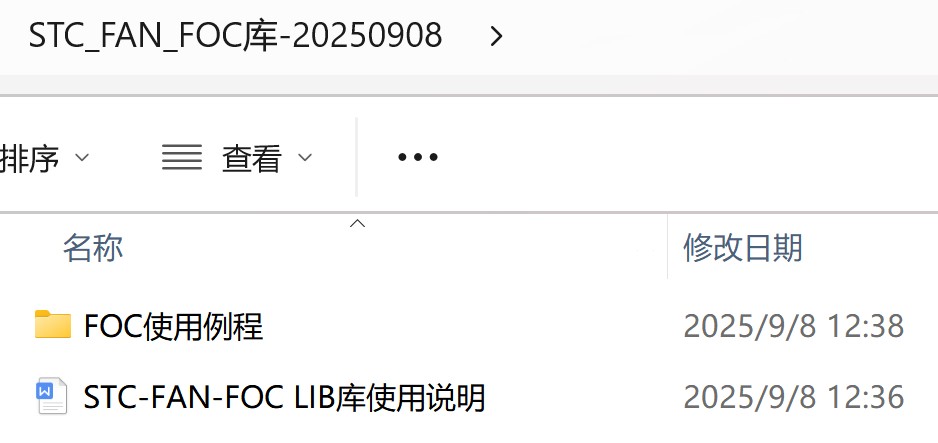

下面视频，新 STC-FOC 算法库，
电机 最高转速 只要电机能支持，STC-FOC 就能支持

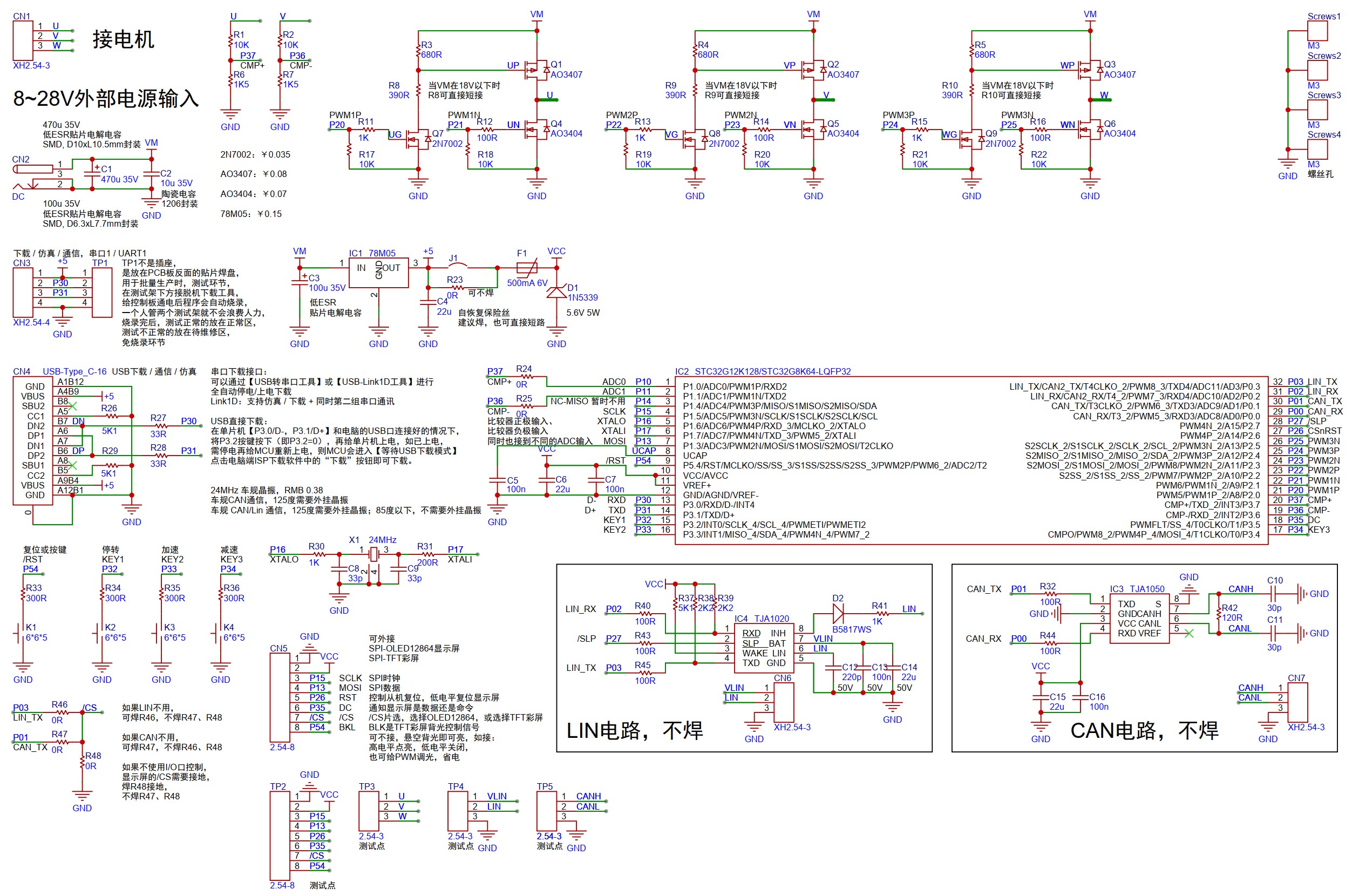

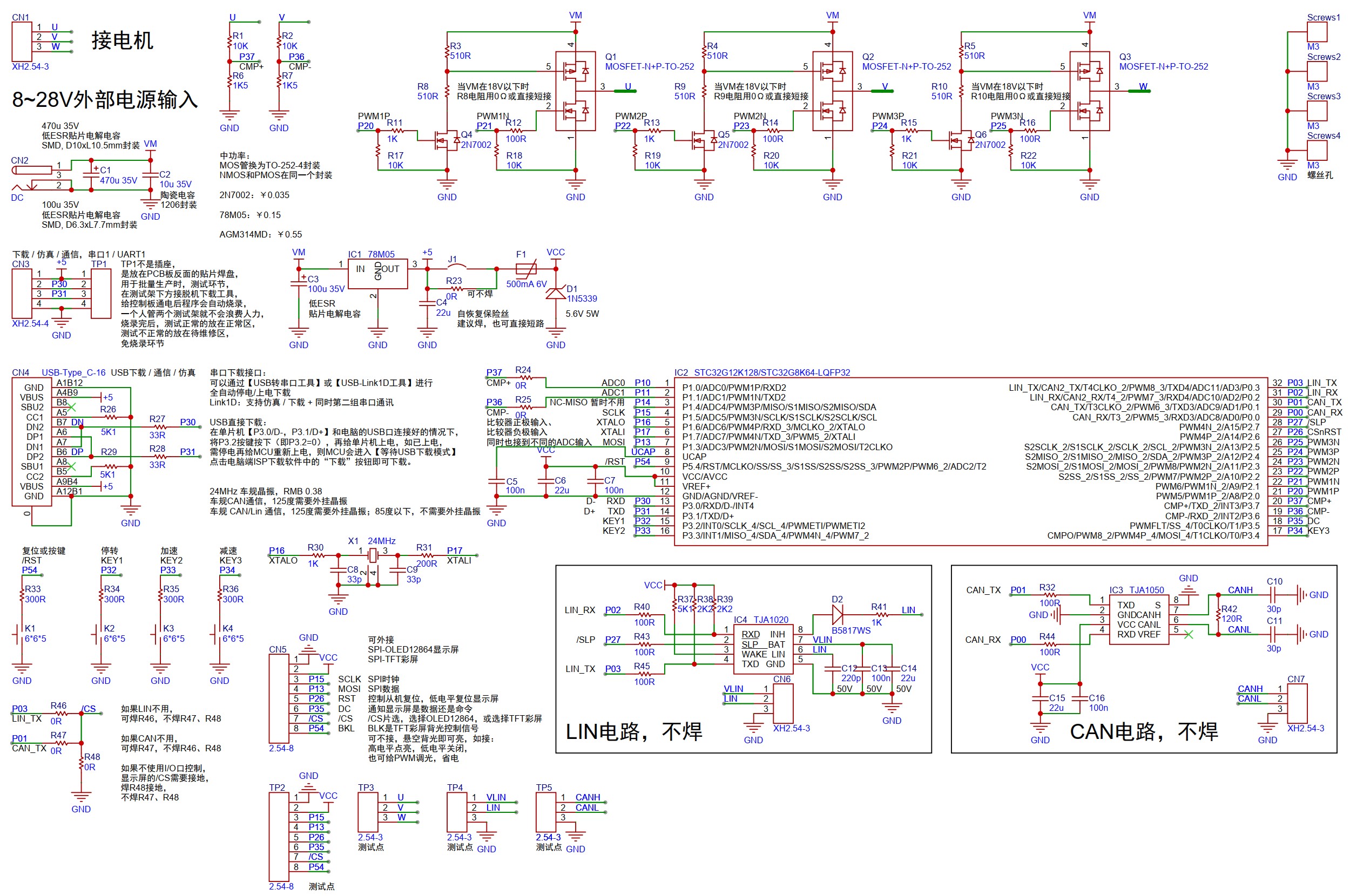

STC-FOC-24万转-小功率原理图-20250818
STC-FOC-24万转-中功率原理图-20250818

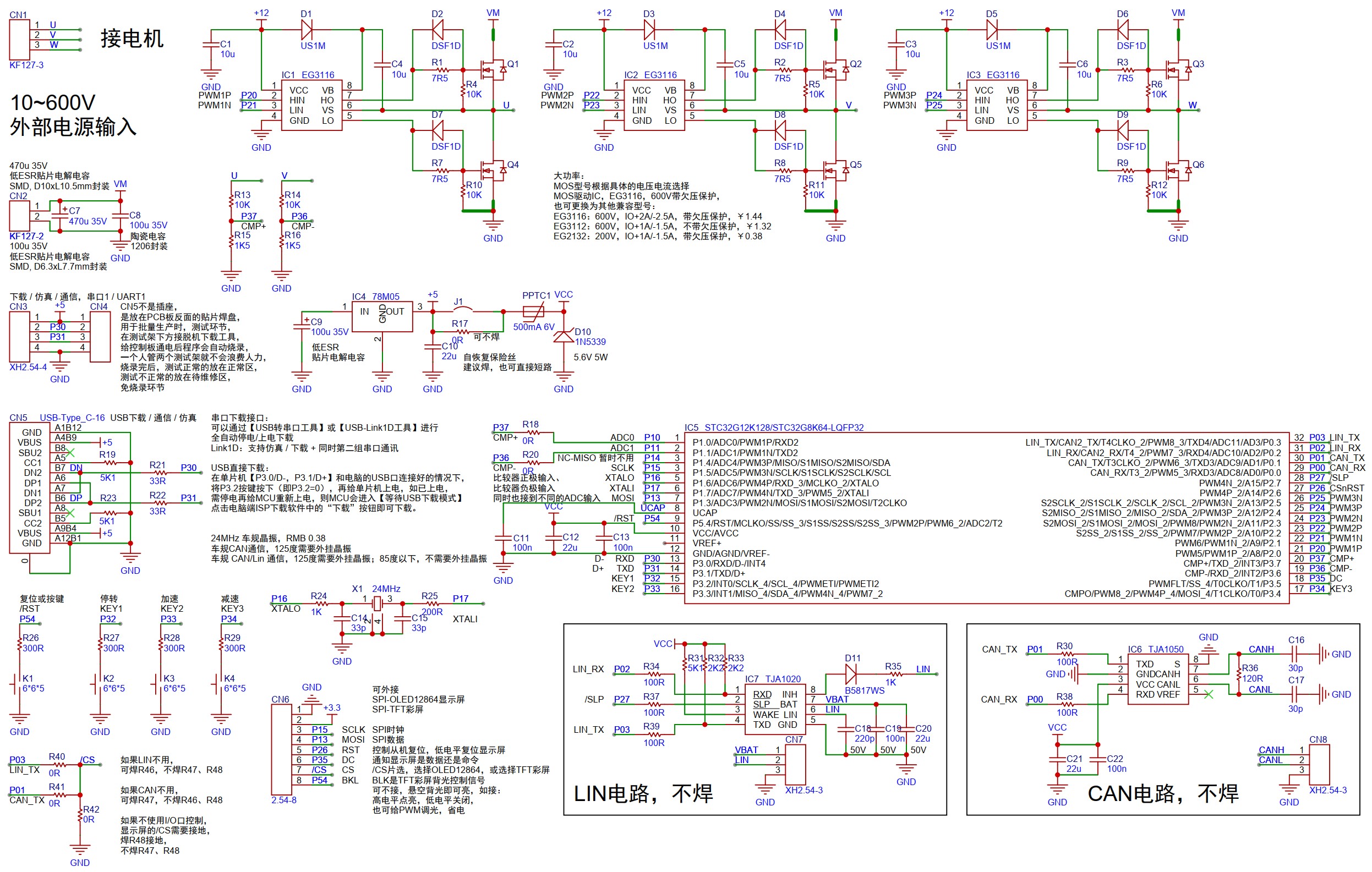

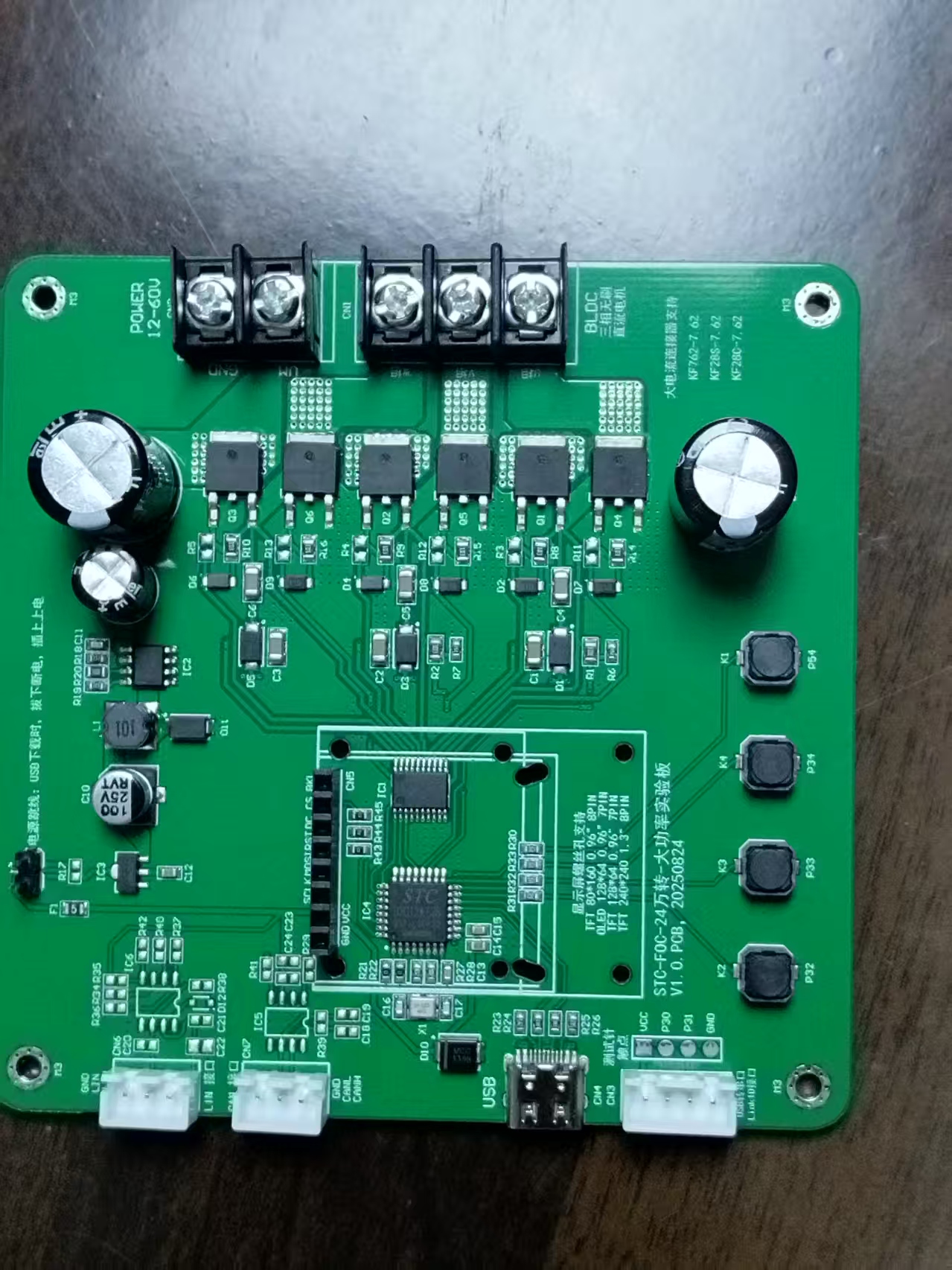

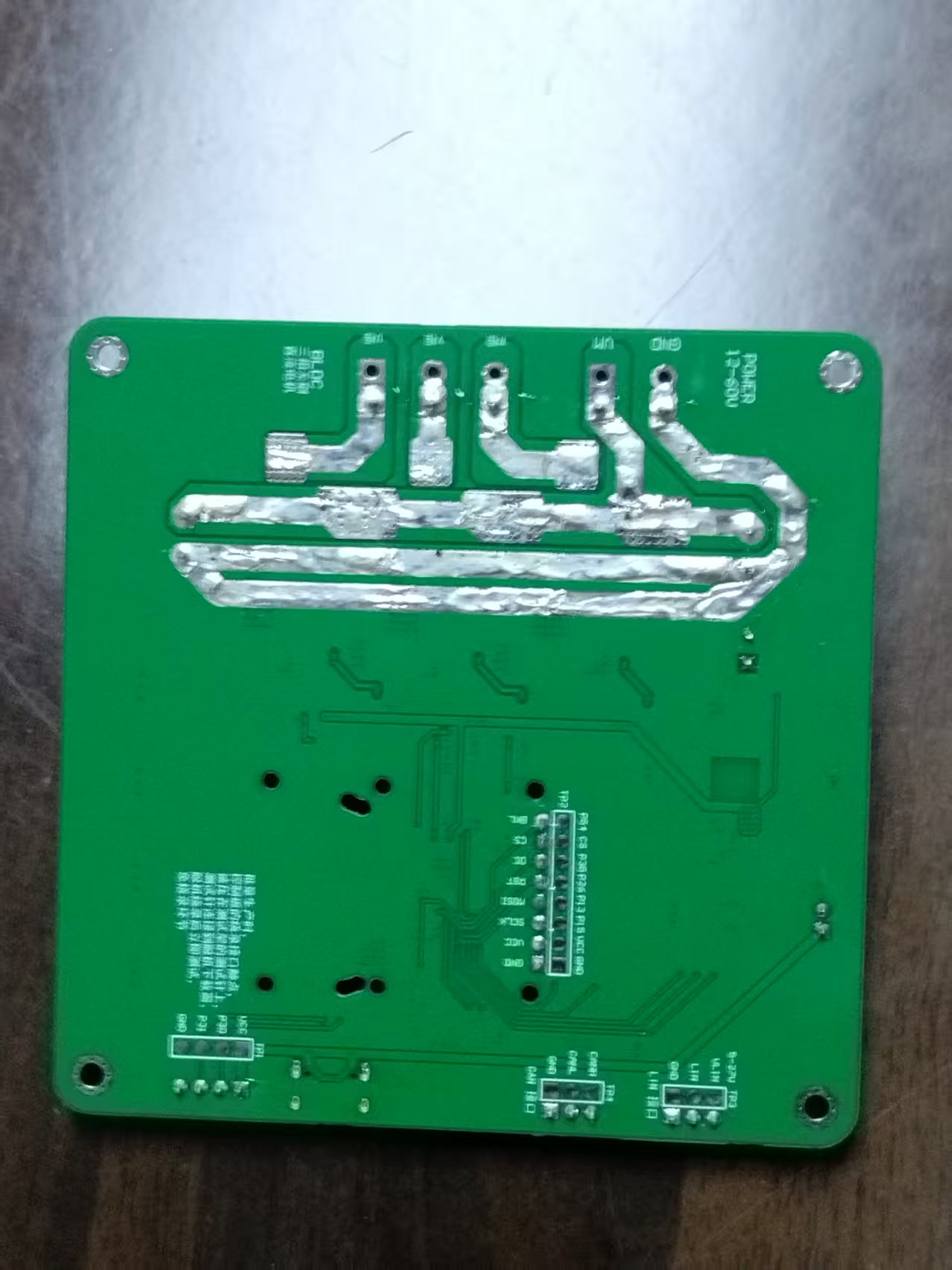

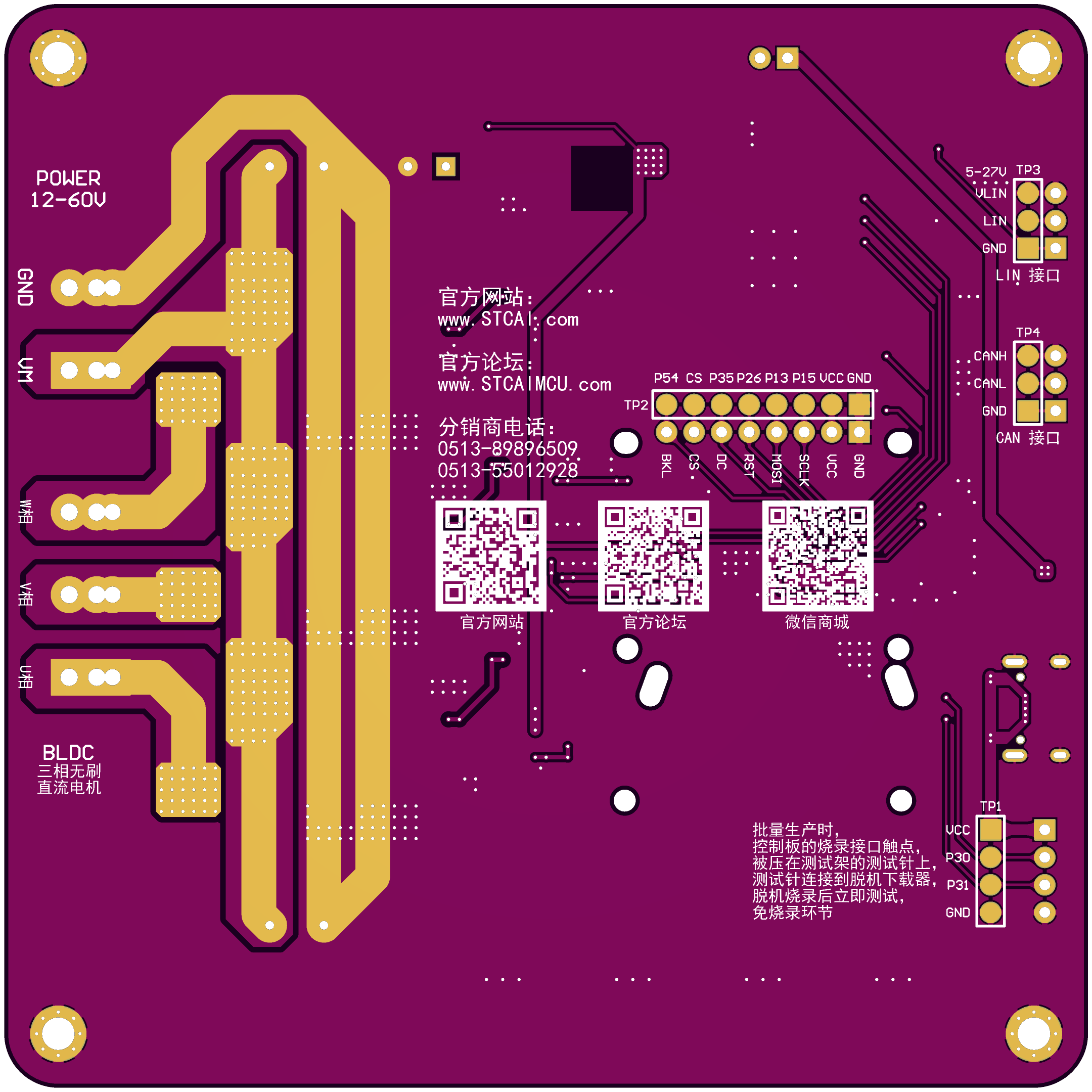

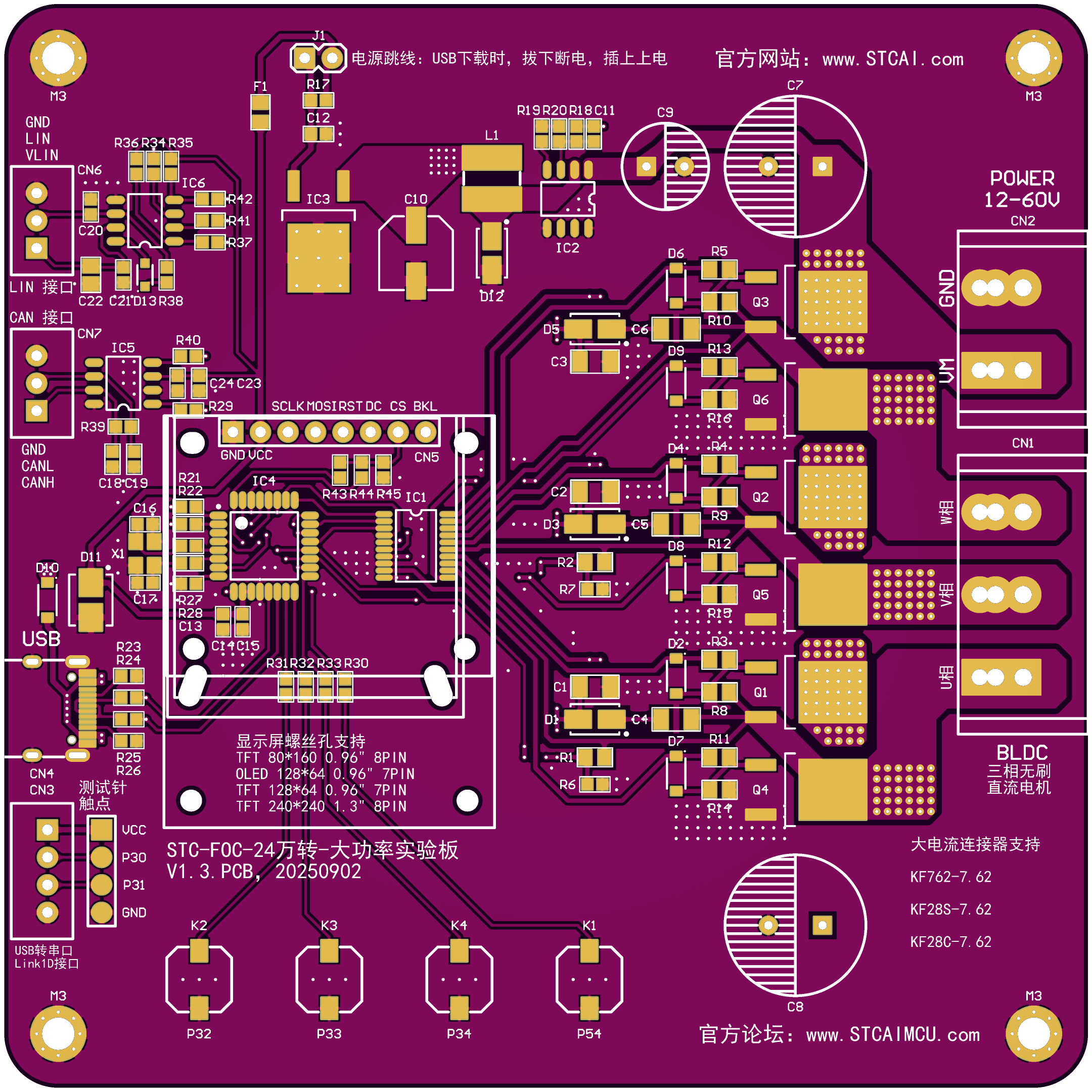

STC-FOC-24万转-大功率原理图-20250814-1
第三个视频,  优化了换向时间过滤逻辑，20250810
                    从最低速切换到最高速不会产生卡顿了
第一个视频，更加全面的展示了算法，20250809
第二个视频，转矩测试，突加突减负载仍然可以保持良好闭环，20250809
FOC，三相都有PWM，六个MOS都在工作，用了SVPWM

神***

STC-FOC车规-24万转-小功率原理图-20250818，提供程序支持

STC-FOC车规-24万转-中功率原理图-20250818，提供程序支持

STC-FOC车规-24万转-大功率原理图-20250814-1，提供程序支持

================================================
无感FOC(无注入手段获取零低速位置时)：
             适合风机类/水泵类负载，
             低速时负载较小，负载随着转速提升，且对速度有要求的场景。
无感FOC运行噪声相比方波来说几乎无换向噪音，且电流脉冲小，换向更平滑。
但是低速启动时需要使用开环启动，观测到反电动势后才能稳定运行。
所以没法做到快速反复正反转和低速重载启动
================================================

STC-FOC，三相都有 PWM，六个MOS都在工作，用了SVPWM
只用了两路端电压采样, 只需要四个电阻分压即可

www.STCAI.com 为电机控制提供完整的解决方案：
含原理图设计，程序设计

Debu***

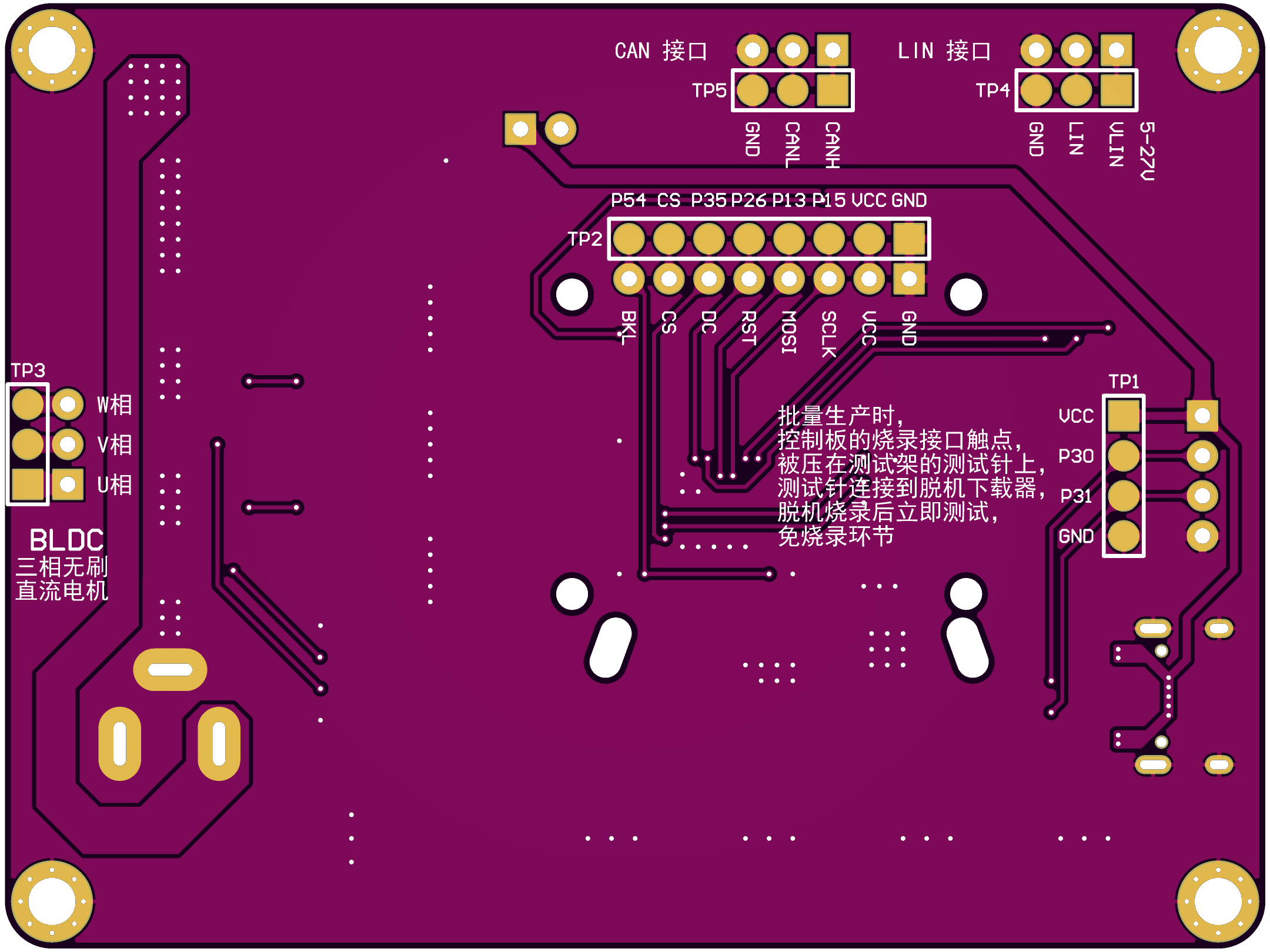

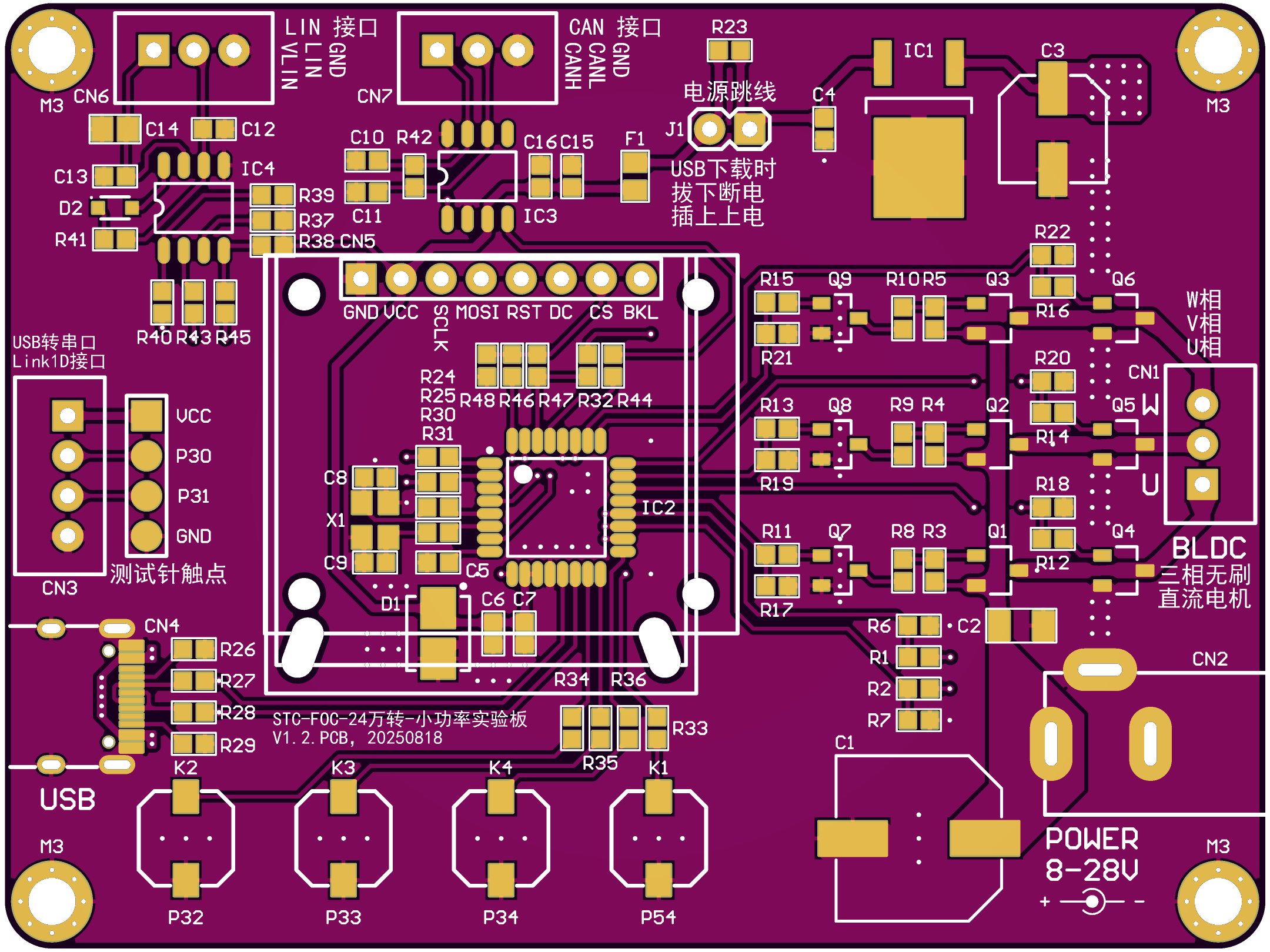

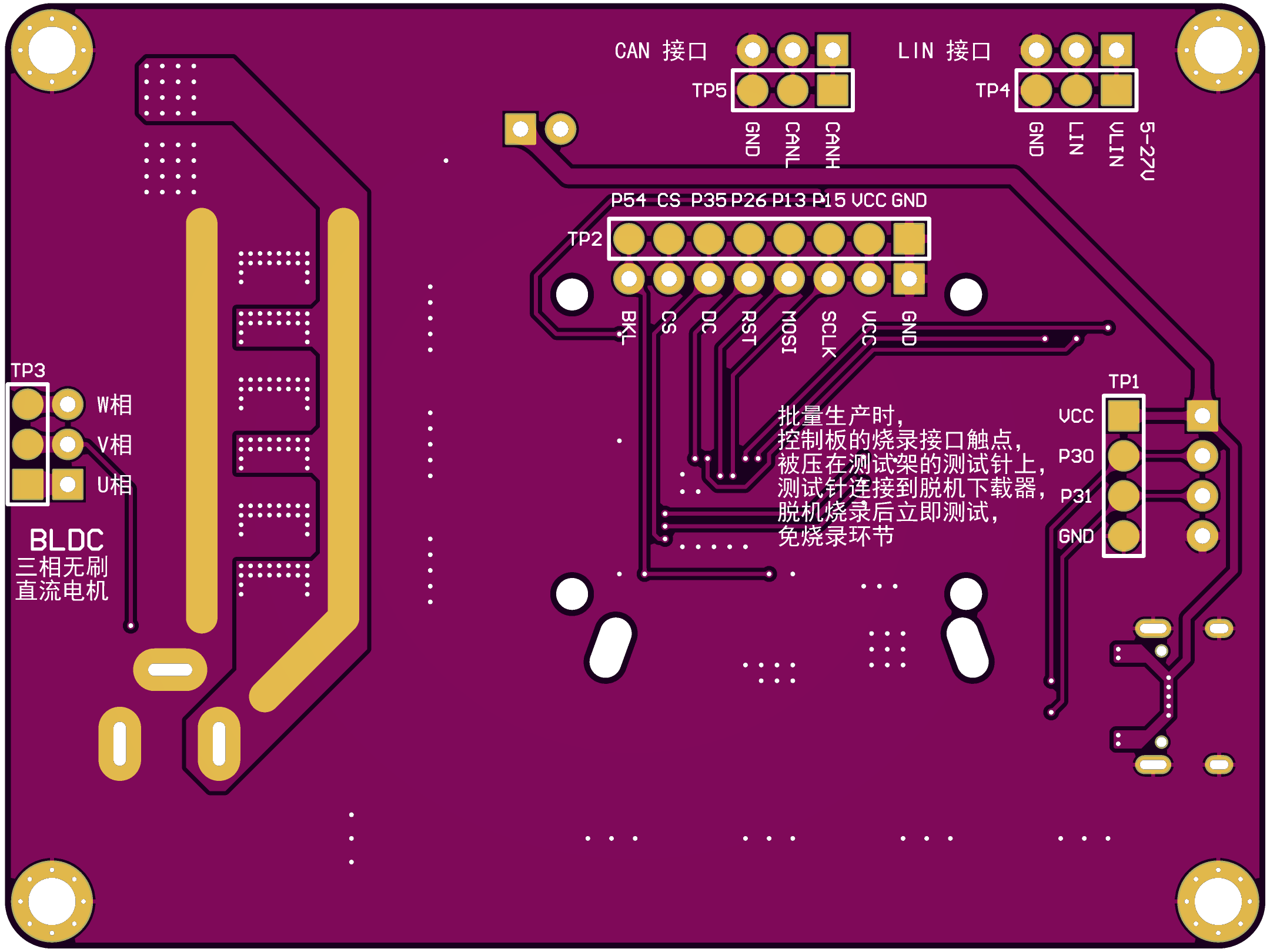

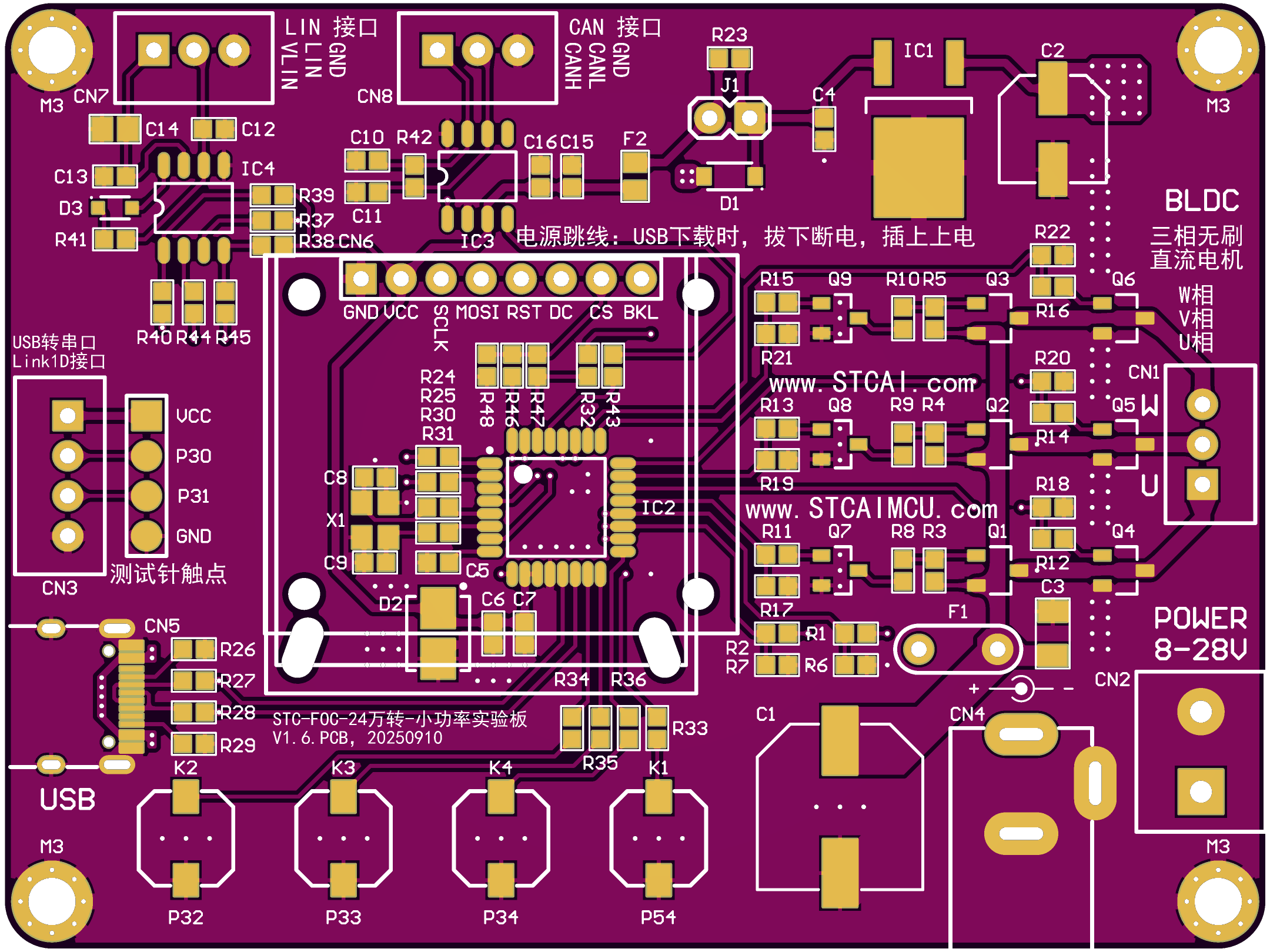

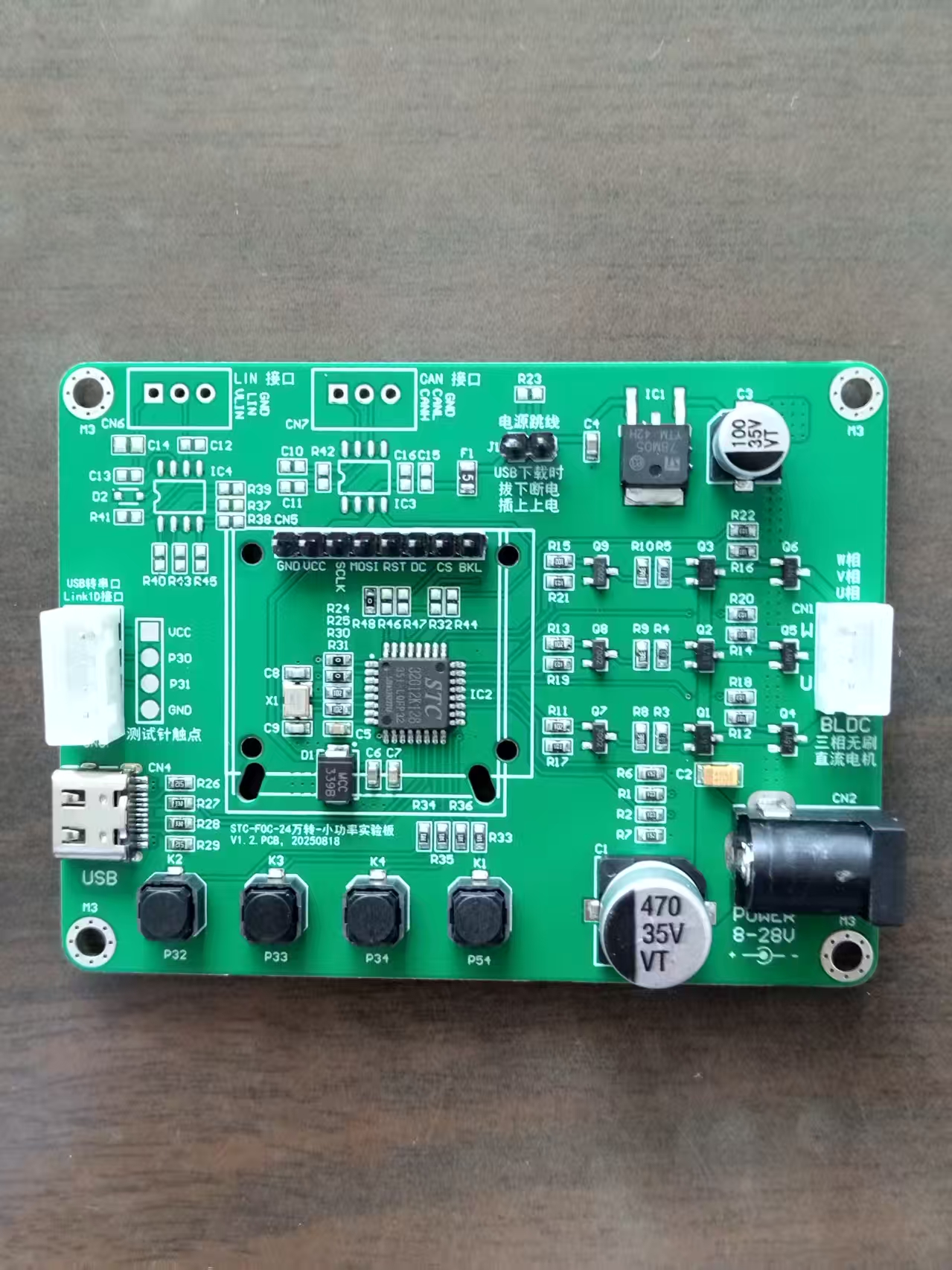

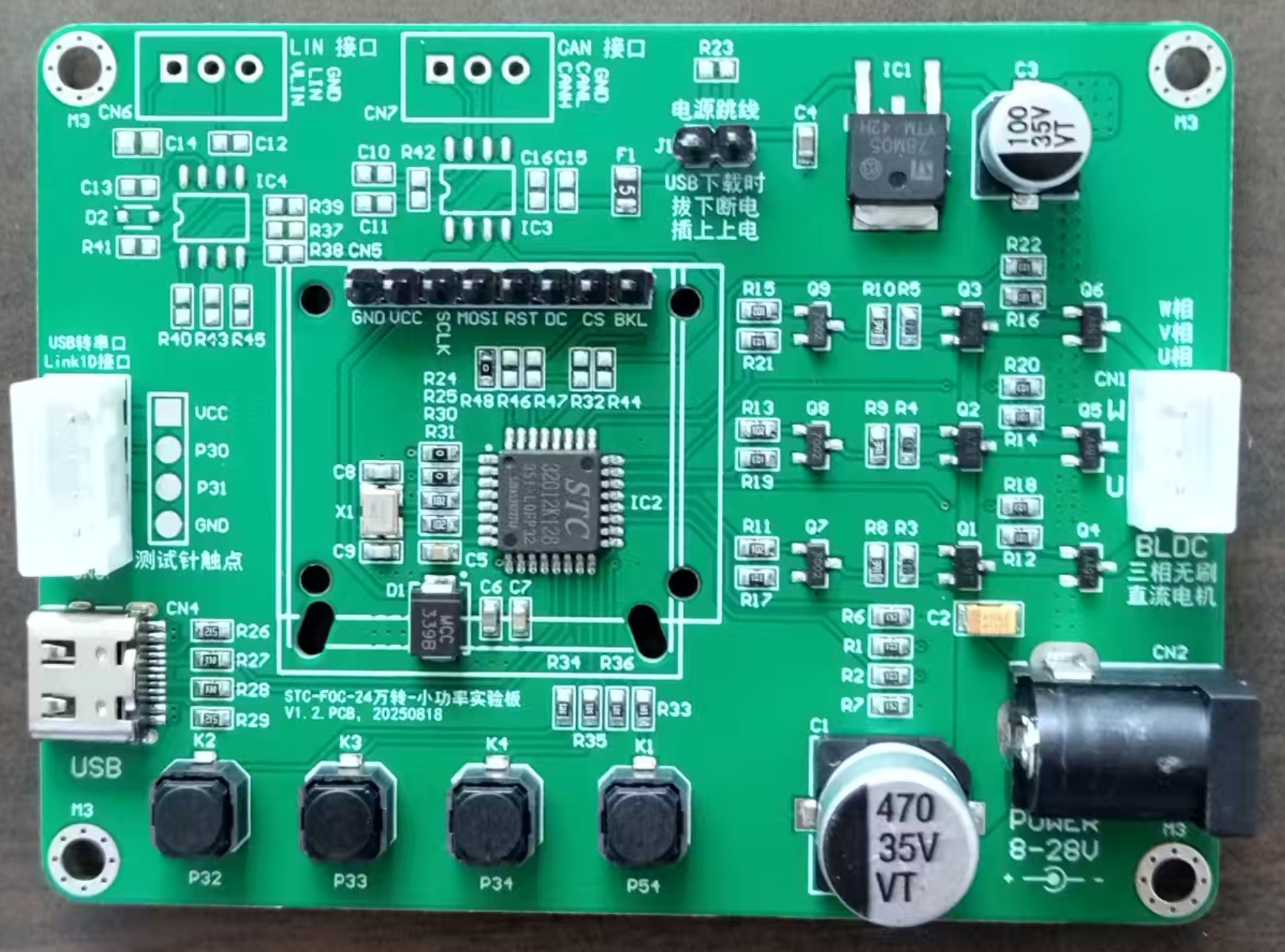

STC-FOC-24万转-小功率：



SCH-STC-FOC-24万转-小功率-V1.2-20250818.pdf (344.94 KB, 下载次数: 38)

5 天前 上传

点击文件名下载附件

STC-FOC-24万转-小功率-V1.2-20250818.eprj (2.64 MB, 下载次数: 24)

5 天前 上传

点击文件名下载附件

Gerber-STC-FOC-24万转-小功率-V1.2-20250818.zip (331.17 KB, 下载次数: 23)

5 天前 上传

点击文件名下载附件

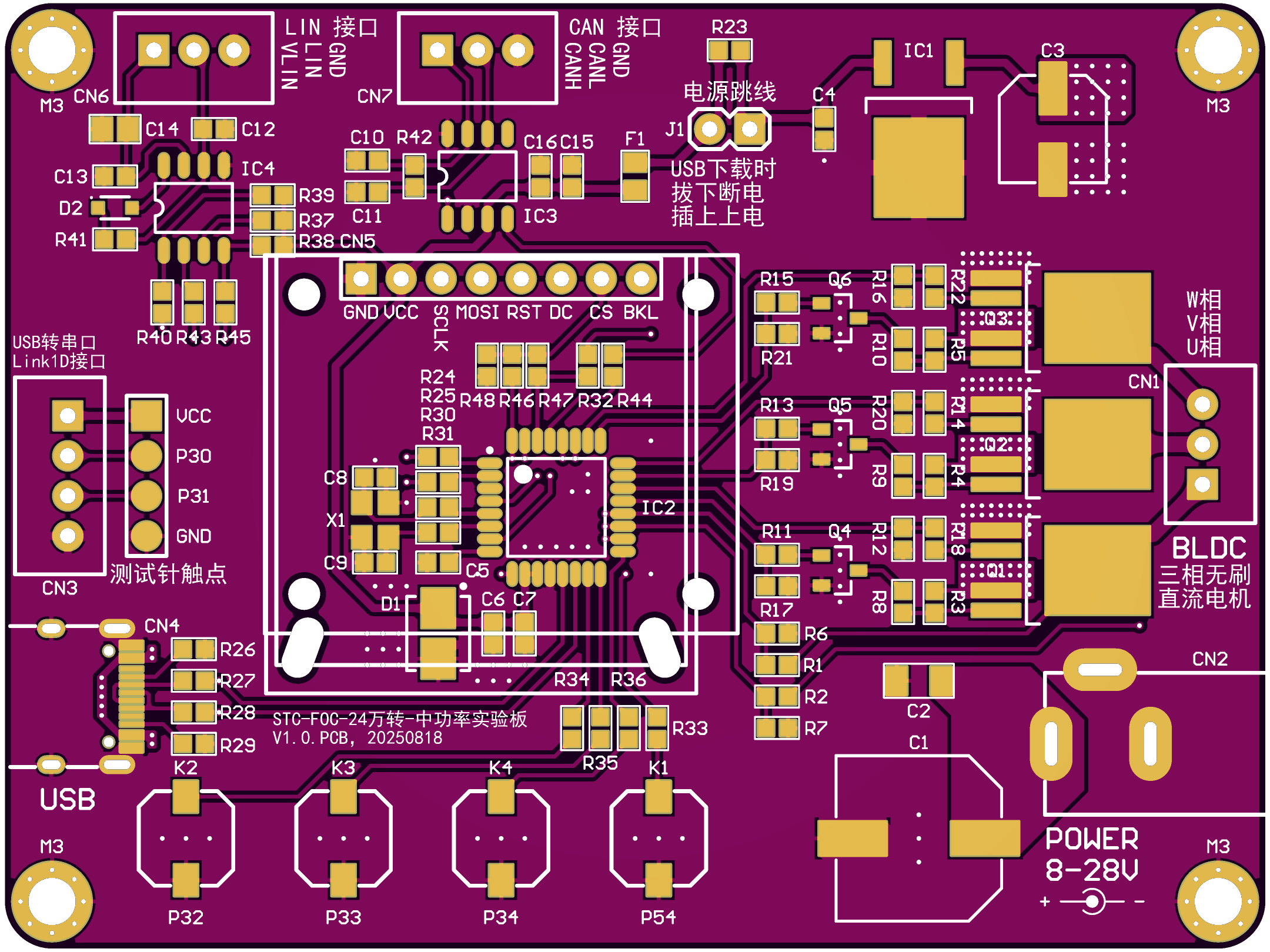

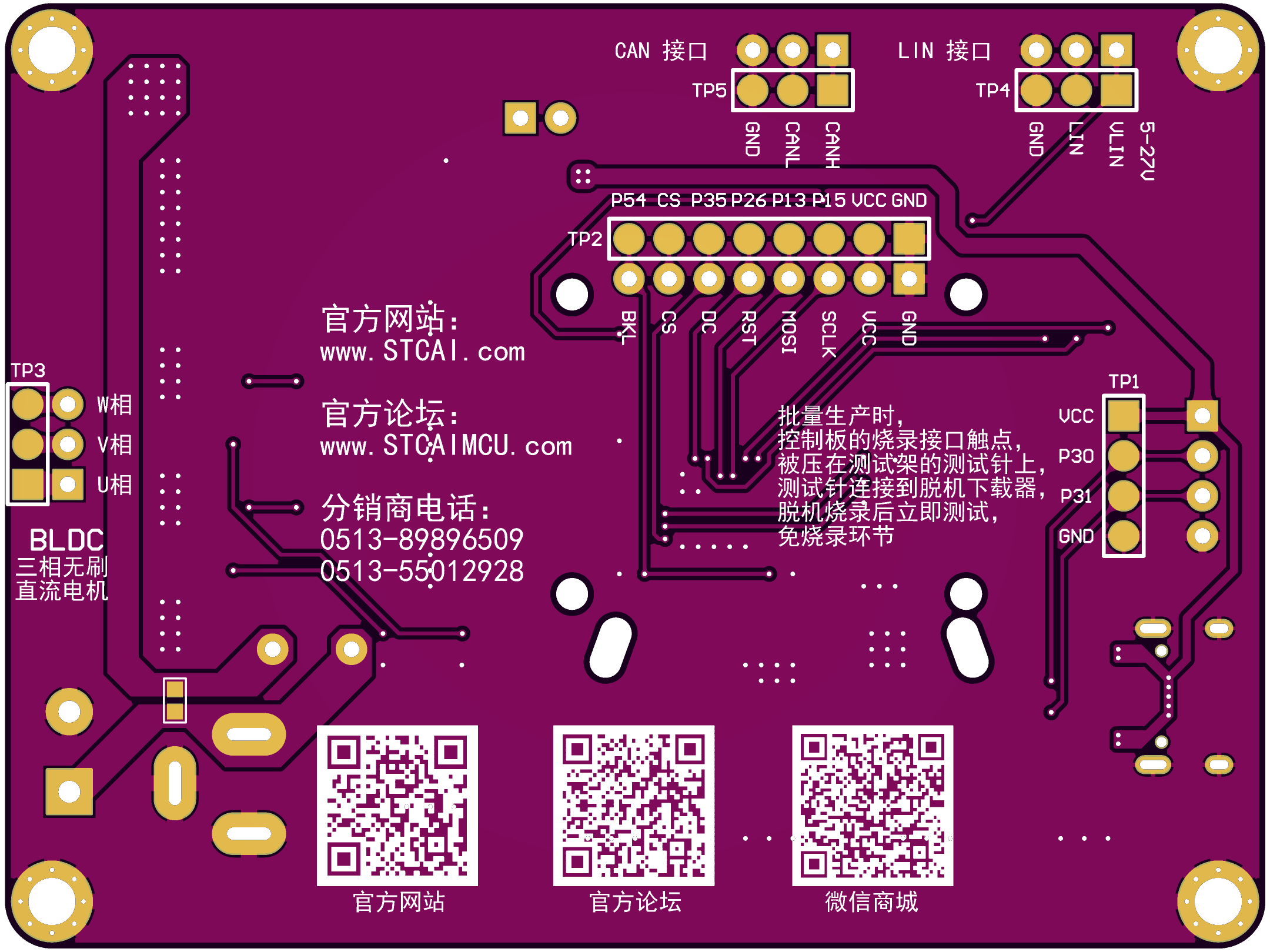

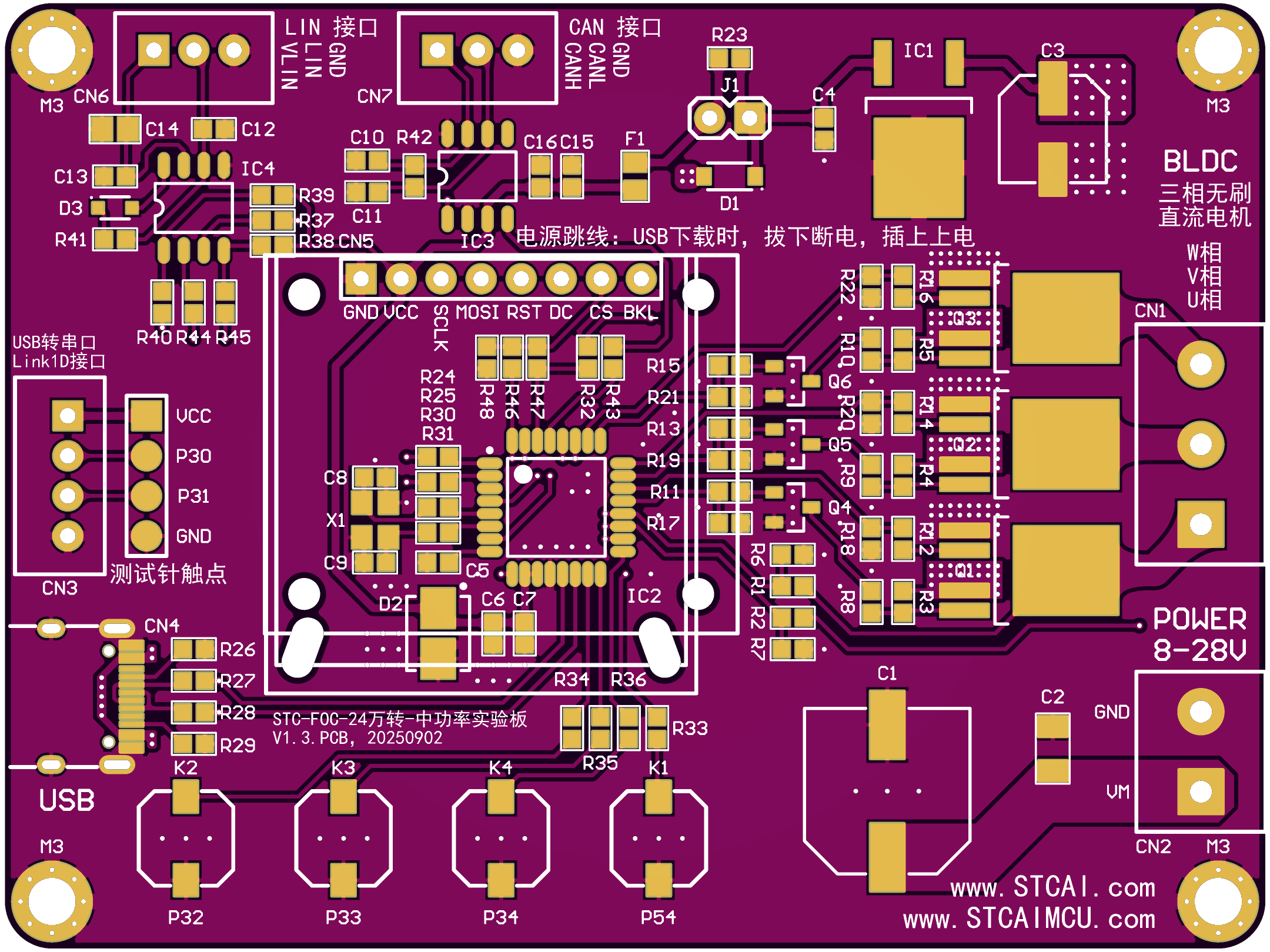

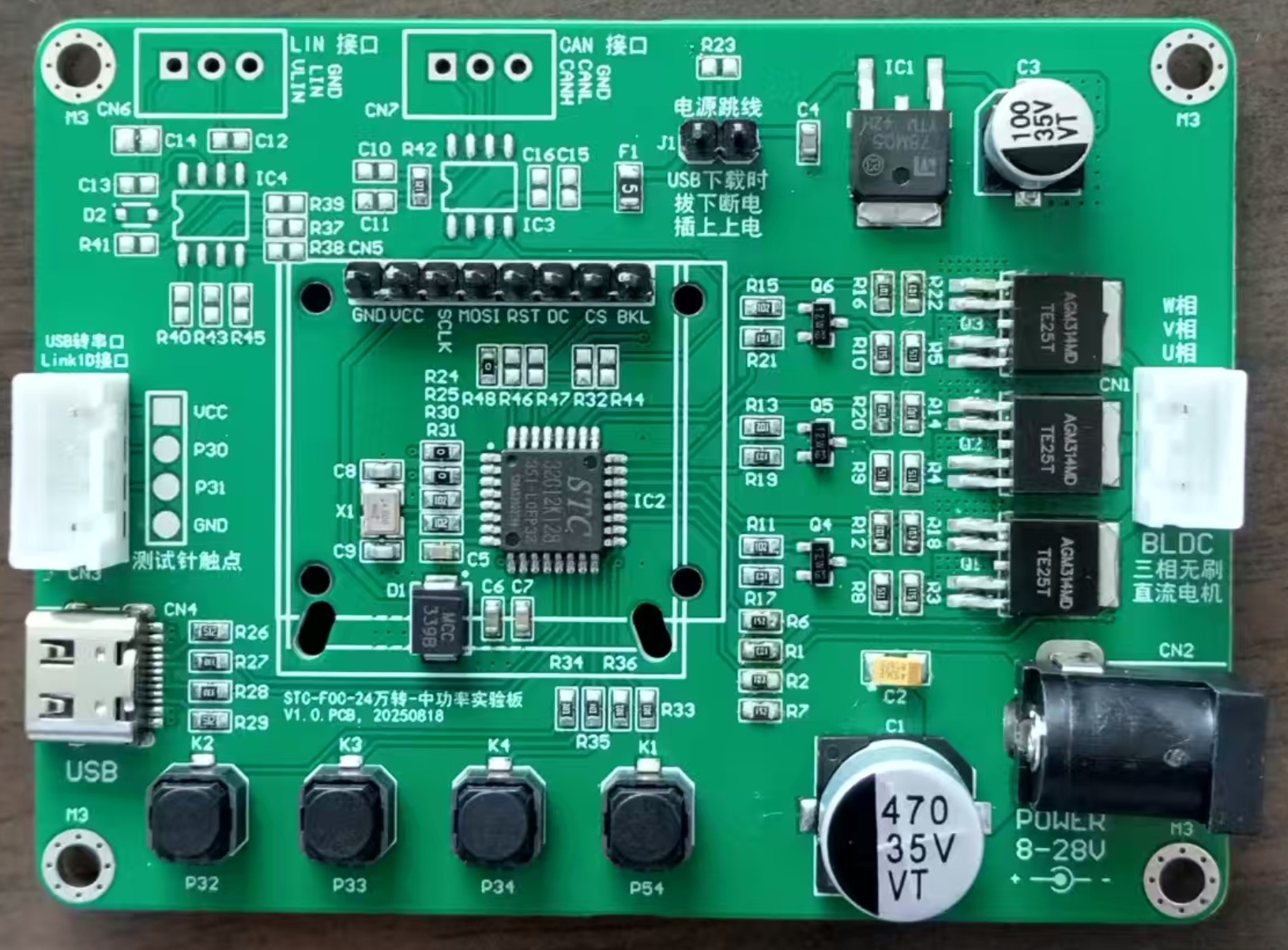

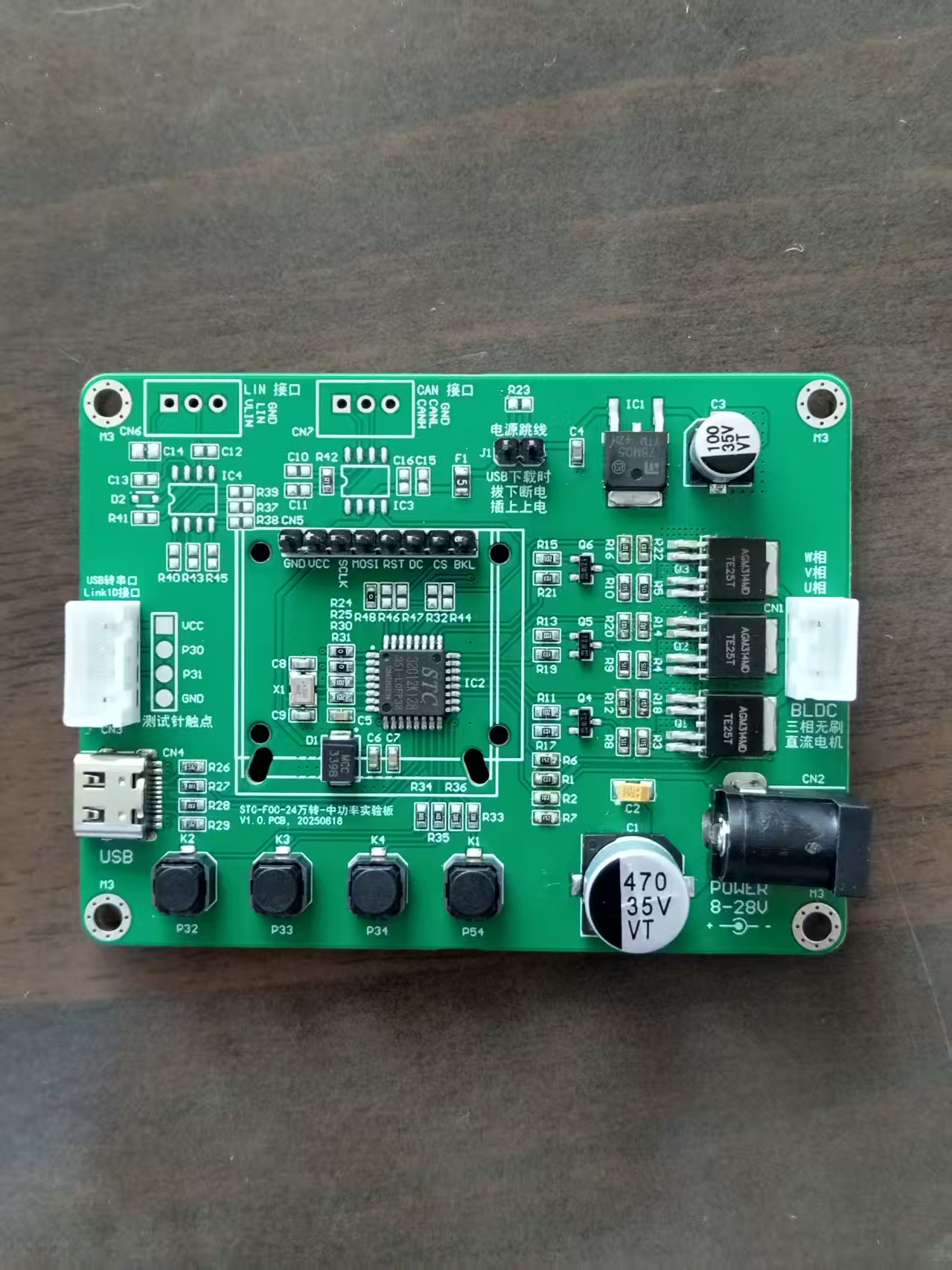

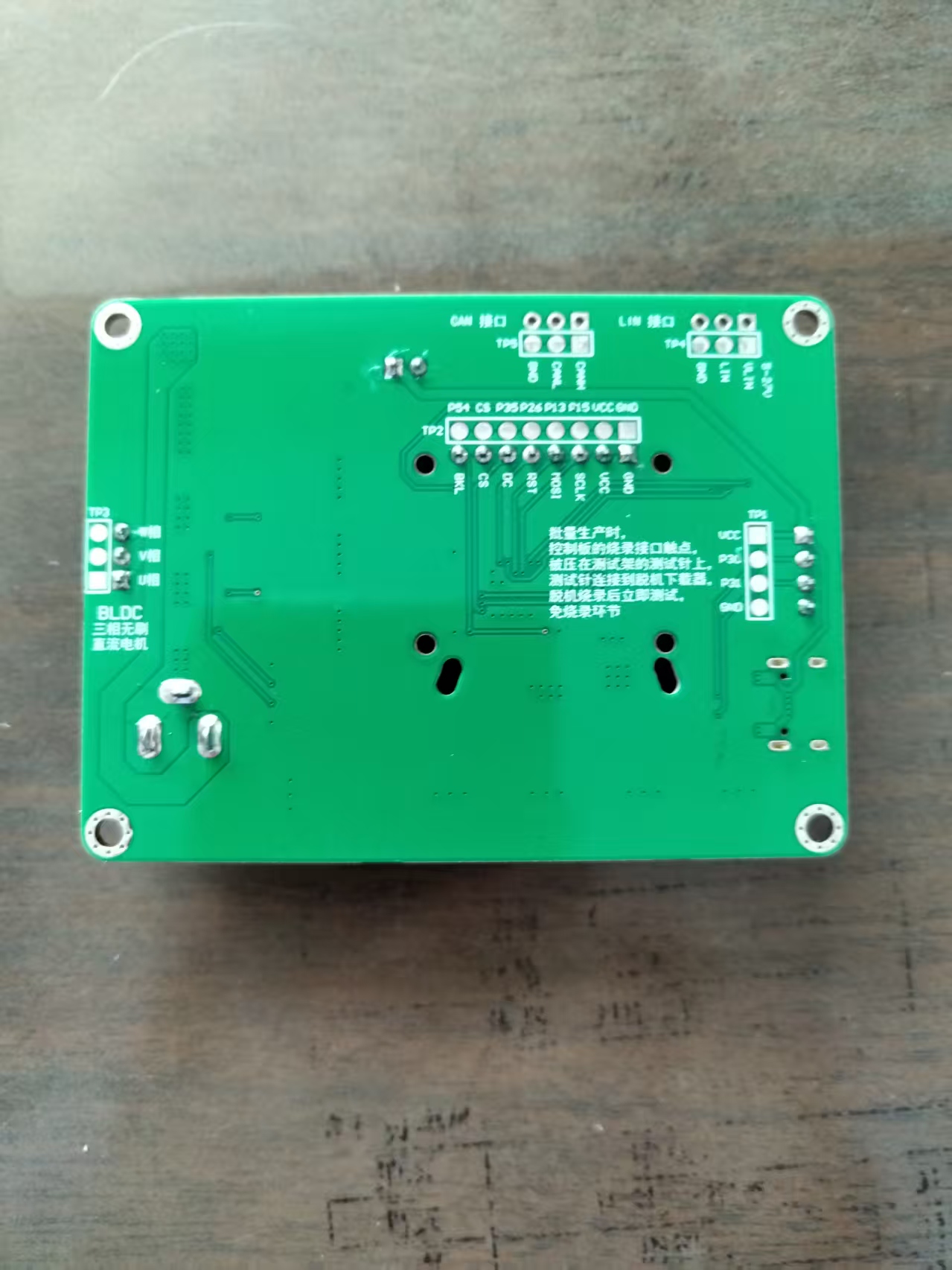

STC-FOC-24万转-中功率：



SCH-STC-FOC-24万转-中功率-V1.0-20250818.pdf (339.24 KB, 下载次数: 37)

5 天前 上传

点击文件名下载附件

STC-FOC-24万转-中功率-V1.0-20250818.eprj (2.59 MB, 下载次数: 20)

5 天前 上传

点击文件名下载附件

Gerber-STC-FOC-24万转-中功率-V1.0-20250818.zip (326.06 KB, 下载次数: 15)

5 天前 上传

点击文件名下载附件

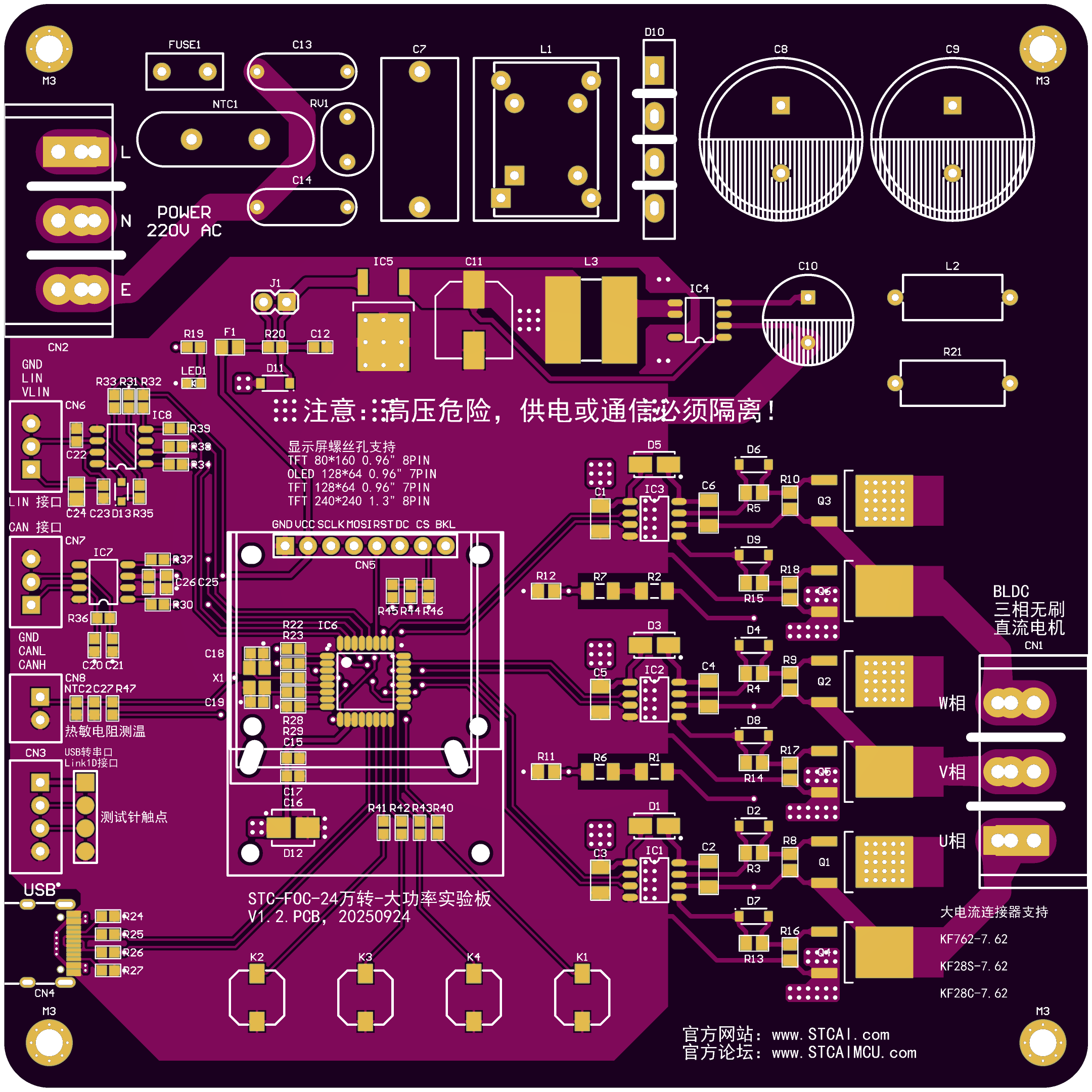

STC-FOC-24万转-大功率：

STC-FOC-24万转-大功率原理图-20250814-1.pdf (329.65 KB, 下载次数: 40)

2025-8-14 10:18 上传

点击文件名下载附件

神***

汽车座椅通风系统，STC32G12K128-24A,
STC32G8K64-33A-LQFP32
STC32G8K64-42I-LQFP32
STC32G8K48-42I-LQFP32


车载空调：   700RPM - 7200RPM
工业风机：   500RPM - 8000RPM
工业水泵：   500RPM - 20000RPM
工业缝纫机：500RPM - 20000RPM
==================================================

白色家电：
空调室内机： 200RPM - 1500RPM
冰箱：         1200RPM - 4500RPM
洗衣机：        200RPM - 20000RPM
==================================================

空气净化器： 100RPM - 2000RPM
新风系统：    500RPM - 3000RPM
==================================================

智能小家电:
智能水泵：  200RPM - 6000RPM
吊扇：          50RPM - 500RPM
落地扇：   1000RPM - 3000RPM
==================================================

智能厨电：
抽油烟机：100RPM - 2000RPM
料理机：     50RPM - 2000RPM
热水器：   700RPM - 6400RPM
洗碗机： 1000RPM - 8000RPM
==================================================

扫地宝：3000RPM - 30000RPM
干手机：5000RPM - 130000RPM
吸尘器：30000RPM - 150000RPM
==================================================

个护健康：
筋膜枪：800RPM - 4000RPM
高速吹风桶：10000RPM - 200000RPM
卷发器：10000RPM - 200000RPM
==================================================

园林工具：200RPM - 20000RPM
电钻：0RPM - 30000RPM
电扳：1000RPM - 30000RPM
角摩：10000RPM - 30000RPM
==================================================

滑板车：0RPM - 560RPM
智能平衡车：0RPM - 800RPM
电动自行车：50RPM - 850RPM
三轮车：0RPM - 4000RPM
==================================================

服务机器人：0RPM - 3000RPM
智能手臂：0RPM - 2000RPM
==================================================

PC散热风扇：500RPM - 60000RPM
视频监控设备：500RPM - 10000RPM
通 信 散 热 风 扇：500RPM - 100000RPM
==================================================



www.STCAI.com 为电机控制提供完整的方案：
含原理图设计，程序设计

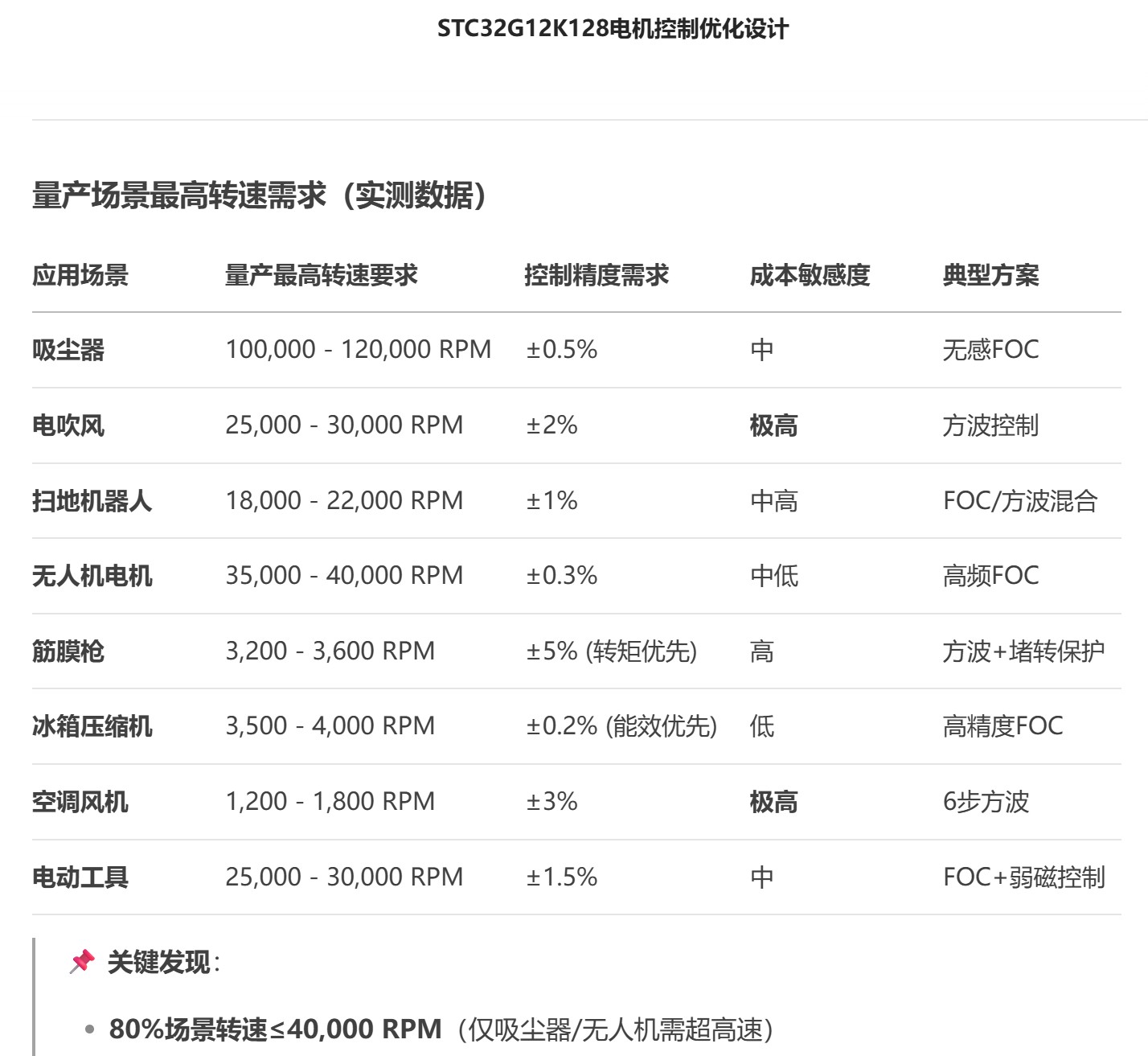

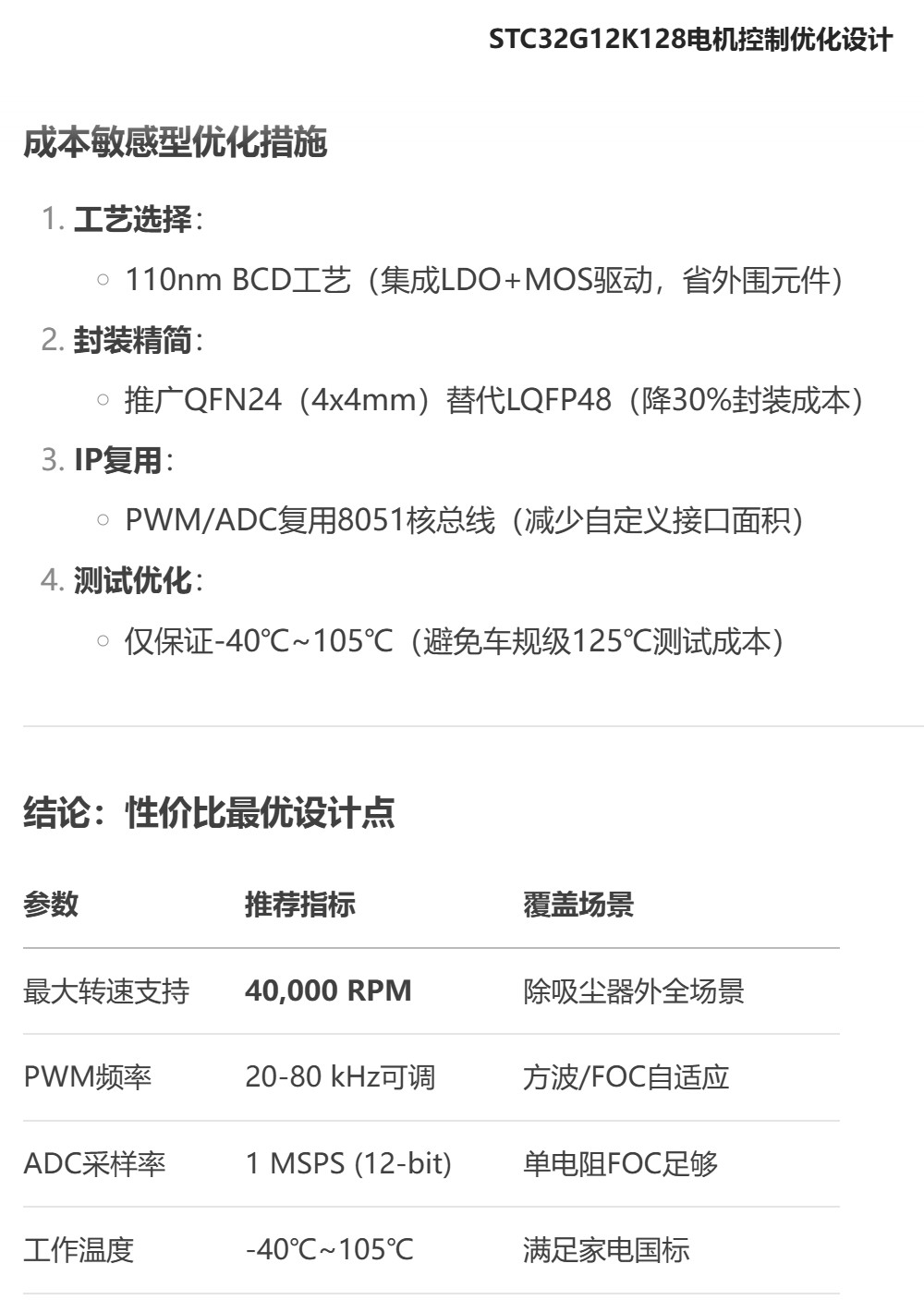

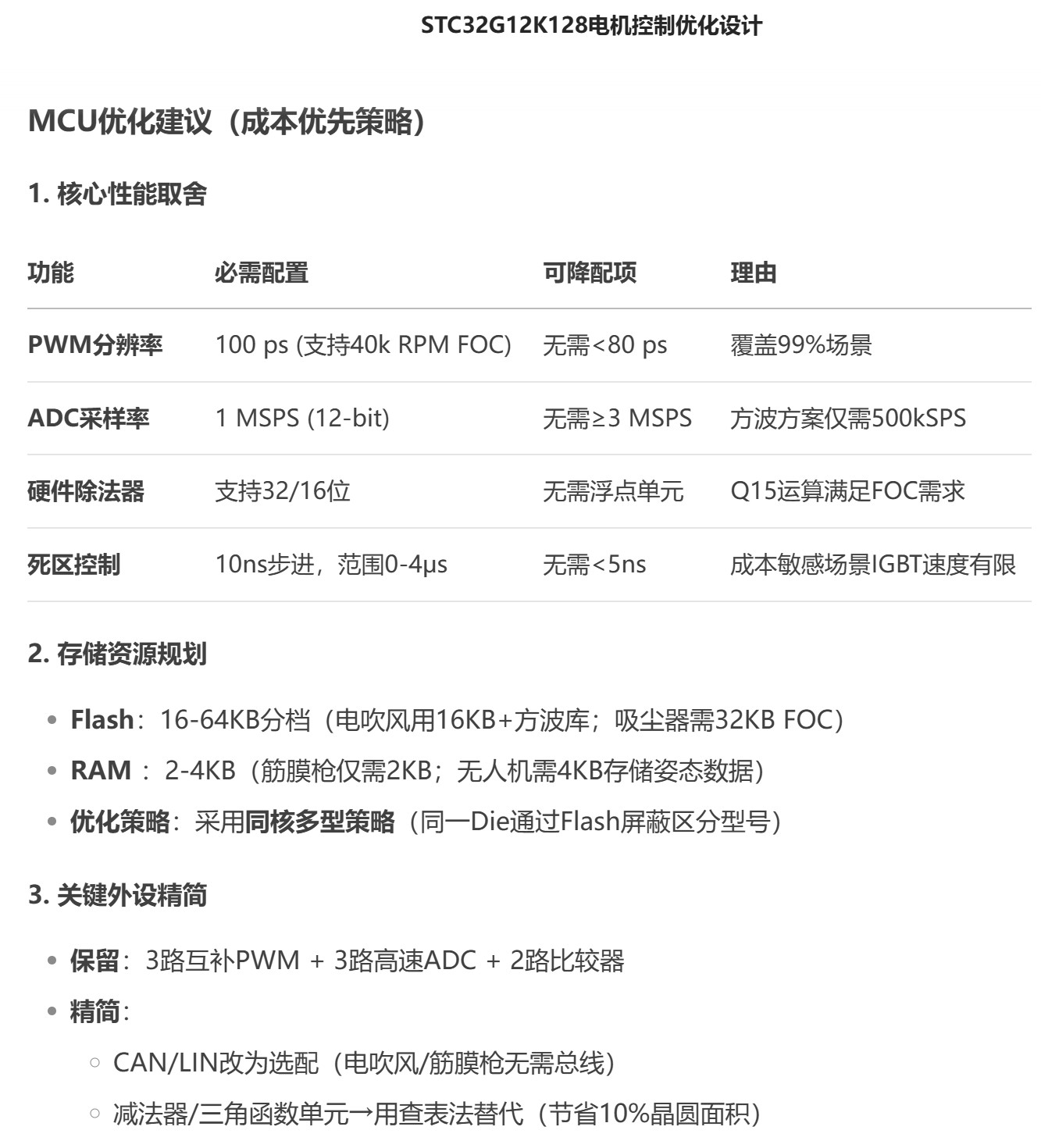

想知道各种量大的电机控制应用场景，实际量产需要的最高电机转速，
好优化设计MCU, 指标定高了，成本也高。
应用场景如 ：
汽车座椅通风，筋膜枪，扫地机器人，机器人，
无人机，吸尘器，电吹风，等各种家电，小家电

帮按对电机转速的要求按由低到高排列应用场景，及分析

神***

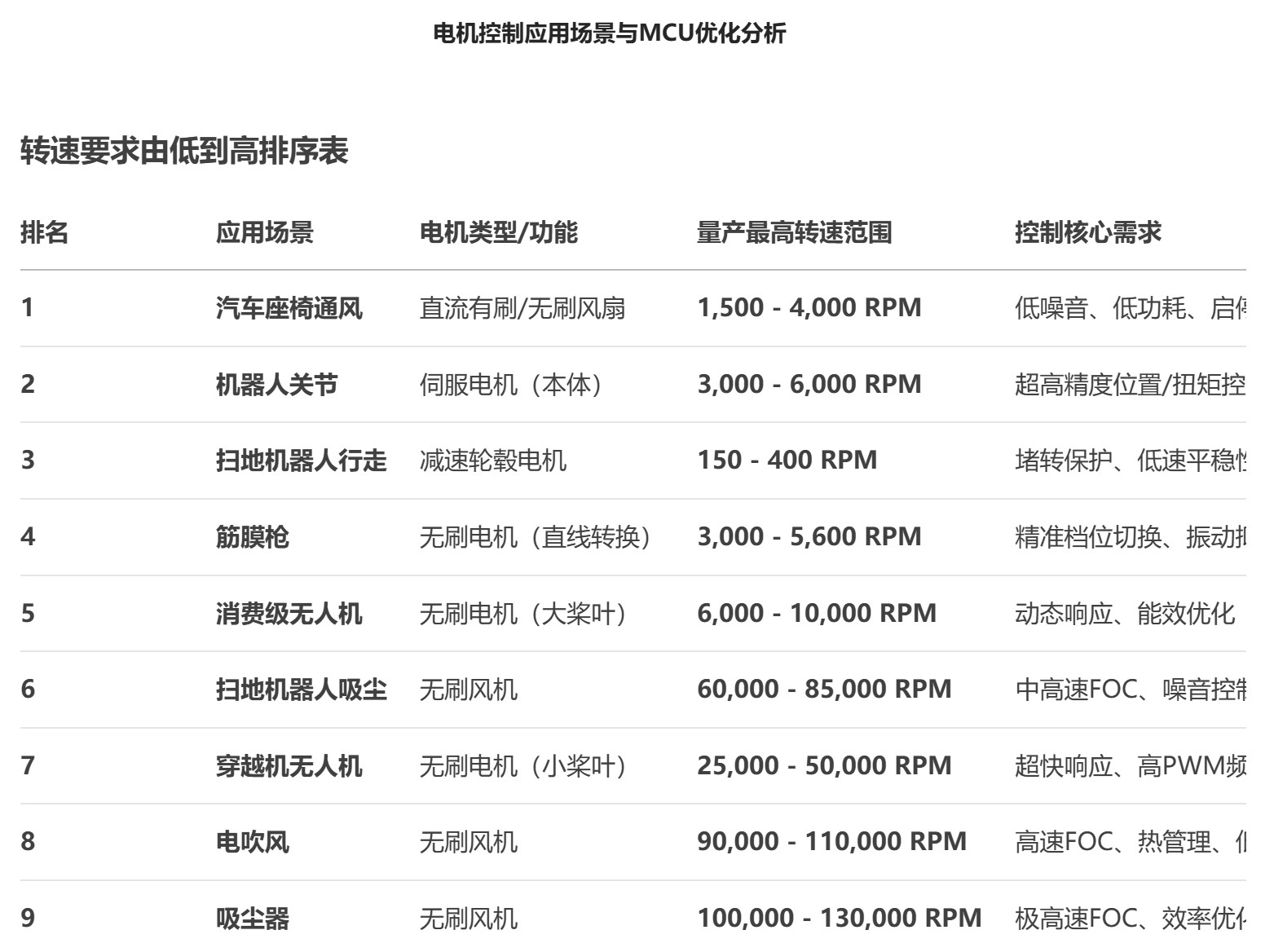

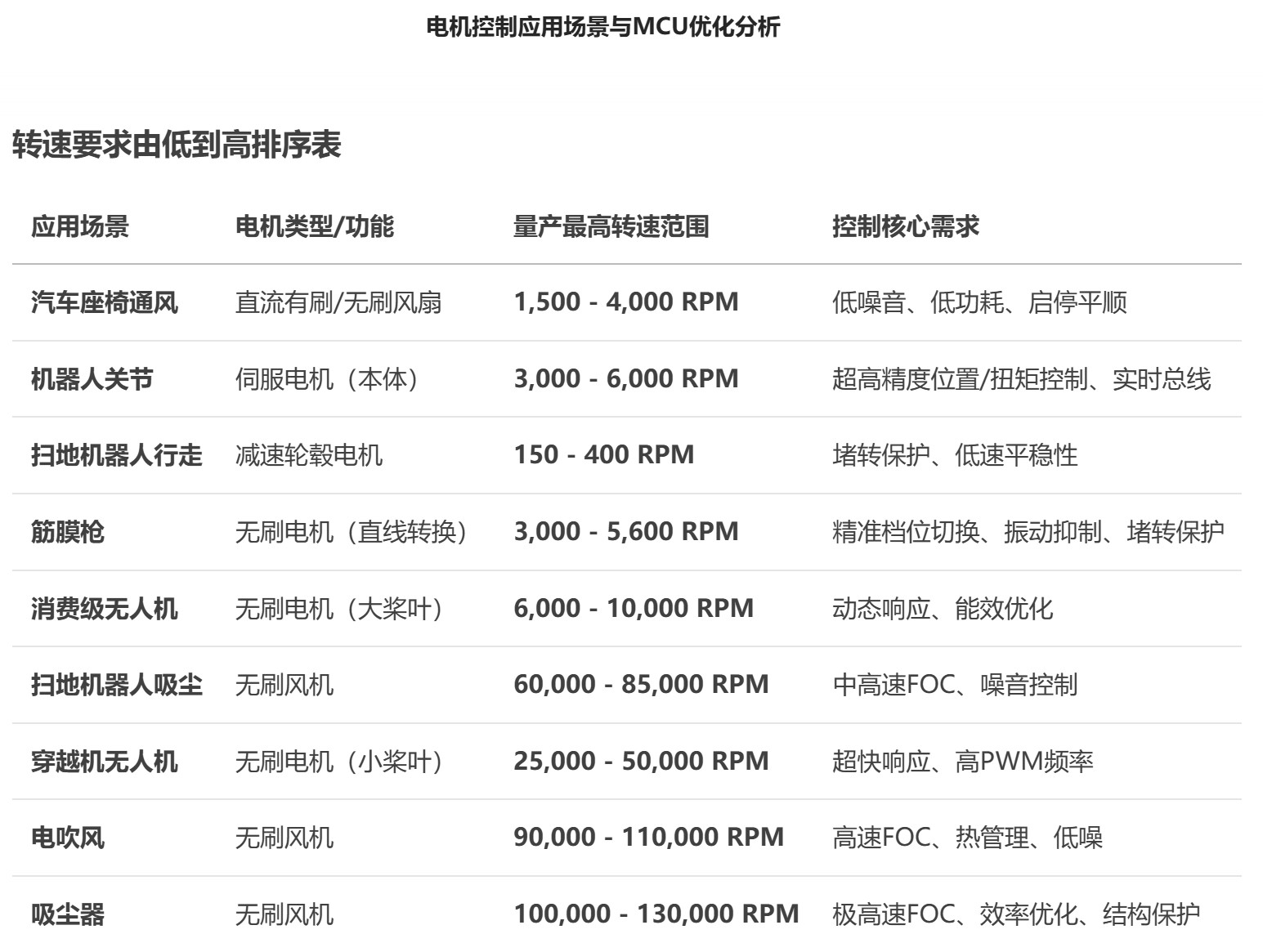

以下是按量产电机**最高转速要求从低到高**排列的应用场景分析，结合成本敏感度和控制特点，为MCU优化设计提供清晰参考：

---

### **转速要求由低到高排序表**
| 排名    | 应用场景                     | 电机类型/功能           | **量产最高转速范围**         | 控制核心需求                     |
|------    |-------------------             |---------------------        |----------------------                 |----------------------------------|
| **1** | **汽车座椅通风**        | 直流有刷/无刷风扇     | **1,500 - 4,000 RPM**        | 低噪音、低功耗、启停平顺         |
| **2** | **机器人关节**           | 伺服电机（本体）      | **3,000 - 6,000 RPM**        | 超高精度位置/扭矩控制、实时总线  |
| **3** | **扫地机器人行走**    | 减速轮毂电机             | **150 - 400 RPM**              | 堵转保护、低速平稳性             |
| **4** | **筋膜枪**                 | 无刷电机（直线转换）| **3,000 - 5,600 RPM**         | 精准档位切换、振动抑制、堵转保护 |
| **5** | **消费级无人机**       | 无刷电机（大桨叶）    | **6,000 - 10,000 RPM**       | 动态响应、能效优化               |
| **6** | **扫地机器人吸尘**    | 无刷风机                    | **60,000 - 85,000 RPM**     | 中高速FOC、噪音控制              |
| **7** | **穿越机无人机**       | 无刷电机（小桨叶）    | **25,000 - 50,000 RPM**     | 超快响应、高PWM频率              |
| **8** | **电吹风**                | 无刷风机                     | **90,000 - 110,000 RPM**   | 高速FOC、热管理、低噪            |
| **9** | **吸尘器**                | 无刷风机                     | **100,000 - 130,000 RPM** | 极高速FOC、效率优化、结构保护    |

神***

无感FOC, 有感FOC, 两种FOC的应用场景：
有感FOC：适合低速重载启动，低速要求反复正反转，伺服类应用场景，
                对位置控制要求精度高，运行噪音低的场景。

无感FOC(无注入手段获取零低速位置时)：
             适合风机类/水泵类负载，
             低速时负载较小，负载随着转速提升，且对速度有要求的场景。
无感FOC运行噪声相比方波来说几乎无换向噪音，且电流脉冲小，换向更平滑。
但是低速启动时需要使用开环启动，观测到反电动势后才能稳定运行。
所以没法做到快速反复正反转和低速重载启动

luowup***

大概率用的上，成本要再低一点就最好了

wf137***

是的 大批量的要 有成本优势

wf137***

我需要工业高压供电的 三相无刷 无感 FOC  1.5KW以下的   好用大批量采购你们芯片

wf137***

转速2万转左右 就够了

神***

直流无刷电机"BLDC"的每个字母含义如下：
‌B - Brushless（无刷）‌
表示电机取消了传统有刷电机中的物理电刷和换向器结构，通过电子控制器实现换向
‌L - Less（无）‌
强调"无刷"特性，即不再依赖机械电刷传递电流
‌D - Direct（直流）‌
指电机采用直流电源供电，但实际工作时通过逆变器将直流电转换为三相交流电驱动
‌C - Current（电流）‌
表明电机本质属于电流驱动型，通过控制定子绕组电流方向产生旋转磁场


FOC直译为“磁场定向控制”，也被称作矢量控制（Vector Control），
是目前直流无刷电机（BLDC）和永磁同步电机（PMSM）高效控制的最优方法之一。
F‌：代表‌Field‌，即“磁场”。
O‌：代表‌Oriented‌，即“定向”。
C‌：代表‌Control‌，即“控制”。
