一、核心原理与准备工作
1. 核心原理：8051U的I/O口（如P1口、P2口）可通过软件控制输出高电平或低电平，LED需在“正向导通”状态下点亮（电流从正极流入、负极流出）。因此需将LED正极通过限流电阻接电源（如5V），负极接8051U的I/O口，当I/O口输出低电平时，形成回路，LED点亮。
2. 准备物料（极简配置）：
- 8051U单片机（如STC89C52RC，性价比高）
- 红色LED（工作电压约1.8-2.2V，电流约5-20mA）
- 限流电阻（1kΩ-2kΩ，避免电流过大烧毁LED或I/O口）
- 面包板、杜邦线
- 5V电源（可通过USB转串口模块取电，或用独立电源模块）
- USB转串口模块（如CH340）、烧录软件（STC-ISP）、编译软件（Keil C51）
二、实践步骤与关键细节
1. 硬件电路搭建（以“P1.0口控制LED”为例）
1. 电源连接：8051U的VCC引脚（通常为40脚）接5V电源正极，GND引脚（20脚）接电源负极，电源旁并联0.1μF电容滤波，避免电压波动。
2. LED回路搭建：
- LED正极 → 限流电阻一端 → 5V电源正极；
- LED负极 → 杜邦线 → 8051U的P1.0引脚（1脚）；
- 注意：LED正负极不可接反（长脚为正极，短脚为负极），否则无法点亮；限流电阻不可省略，否则会因电流过大烧毁LED或单片机I/O口。
2. 软件编程（Keil C51环境）
1. 新建项目：打开Keil，选择“Project”→“New μVision Project”，选择8051芯片型号（如“STC89C52RC”，若列表无，可选兼容型号“AT89C52”），新建C文件（如“main.c”）并添加到项目中。
2. 编写代码（核心逻辑：将P1.0口置低电平）：
#include <reg52.h> // 包含8051寄存器定义头文件
sbit LED = P1^0; // 定义LED连接的I/O口：P1.0
void main(void) {
while(1) { // 死循环，让LED持续点亮
LED = 0; // P1.0口输出低电平，LED导通点亮
// 若需实现“闪烁”，可添加延时函数，如LED=0; delay(1000); LED=1; delay(1000);
}
}

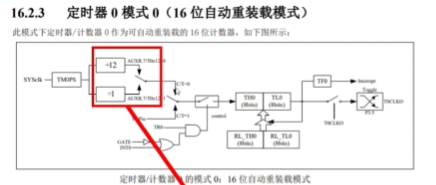

// （可选）简单延时函数（软件延时，约1ms，根据晶振频率调整，此处按11.0592MHz计算）
void delay(unsigned int t) {
unsigned int i, j;
for(i = t; i > 0; i--)
for(j = 110; j > 0; j--);
}
3. 编译生成HEX文件：点击Keil工具栏“Build”按钮，若代码无错误，会生成HEX文件（路径在项目目录“Objects”文件夹下），需确认编译日志显示“0 Error(s), 0 Warning(s)”。
3. 程序烧录（以STC89C52RC为例）
1. 连接烧录电路：USB转串口模块的TX接8051U的RX（P3.0引脚，10脚），RX接8051U的TX（P3.1引脚，11脚），模块GND与单片机GND共地。
2. 烧录操作：打开STC-ISP软件，选择对应芯片型号（“STC89C52RC”）、串口号（电脑设备管理器中查看CH340对应的COM口）、HEX文件路径，点击“下载/编程”，然后给8051U重新上电（部分型号需断电重启触发烧录），等待烧录完成（软件提示“编程成功”）。
三、常见问题与排查技巧
1. LED完全不亮：
- 排查电源：用万用表测8051U VCC与GND之间电压，确认是否为5V，若无电压，检查电源模块或接线是否松动；
- 排查LED回路：用万用表测LED负极与GND之间电压，若为高电平（约5V），说明I/O口未输出低电平，需检查代码或烧录是否成功；若电压为0V，检查LED正负极是否接反、限流电阻是否开路。
2. LED亮度很暗：
- 大概率是限流电阻阻值过大（如超过5kΩ），可更换1kΩ-2kΩ的电阻，确保电流在5-20mA范围内。
3. 烧录失败：
- 检查串口连接：确认TX/RX引脚未接反，杜邦线接触良好；
- 检查串口号：确认STC-ISP选择的COM口与设备管理器一致，若识别不到串口，需安装CH340驱动；
- 重新上电触发：部分8051U需在点击“下载”后重新上电，才能进入烧录模式。
四、总结
点亮第一颗LED的核心不是“实现点亮”，而是理解“软件控制硬件”的逻辑——通过代码配置I/O口电平，结合硬件电路形成回路，最终实现功能。过程中需注意细节（如引脚定义、正负极、限流电阻），遇到问题时用万用表逐步排查（先电源、再回路、最后代码），既能巩固8051U I/O口的控制原理，也能培养硬件调试的基本思维，为后续实现LED闪烁、流水灯等功能打下基础。 |
|
