《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套

srkx***

打卡
第一课:序言
8051u的特色
1,屏幕刷新率和触摸演示
2,集成i2s可以直接实现录放音功能
3,PWM_DMA控制ws2812数字钟,
4,stc-isp的FFT频谱分析演示
5,手写计算器演示
6,isp在线编程演示

34K ram
64k rom
DMA支持PWM DMA直接到外设
16位PWM  12位ADC
4xuart  usbx1......

fs_a***

打卡

red***

red*** 发表于 2025-6-16 19:01
现在学习 第12集复位系统
    单片机在刚启动后，系统进入复位状态，也就是经过一个初始化过程。    复位 ...

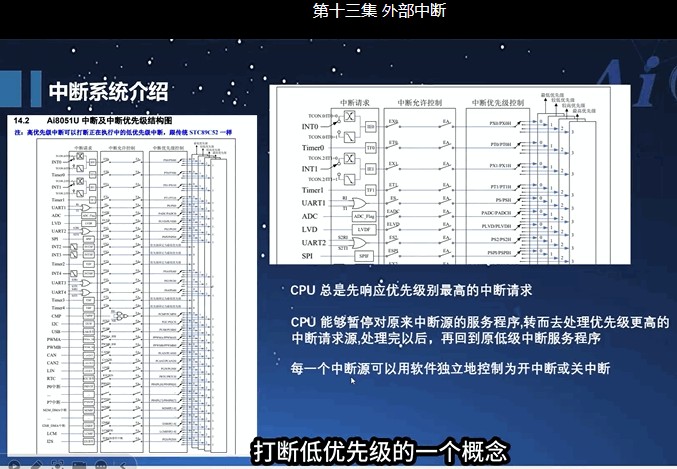

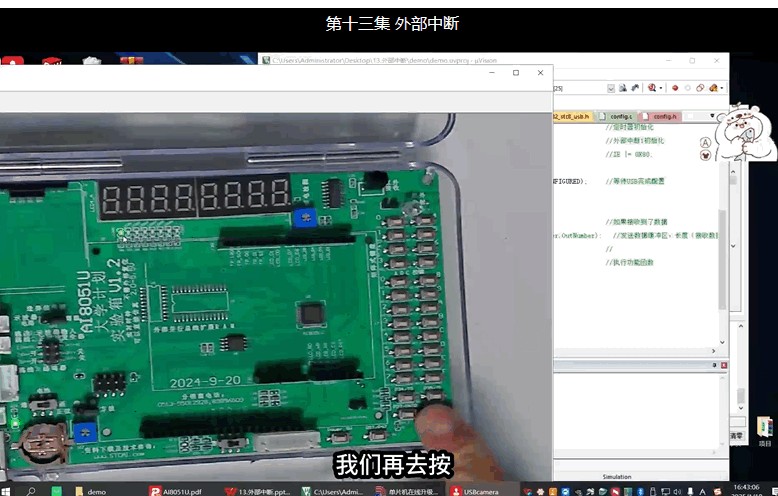

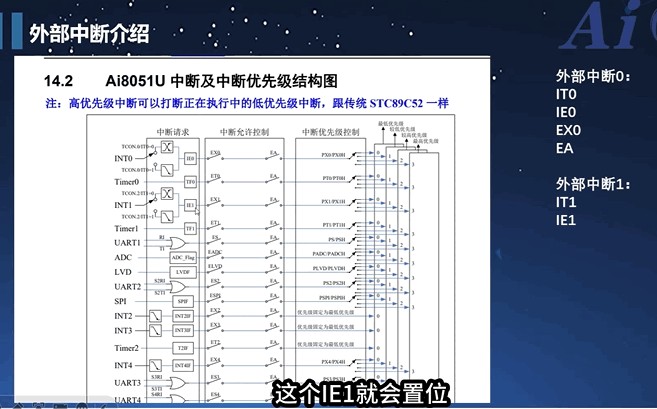

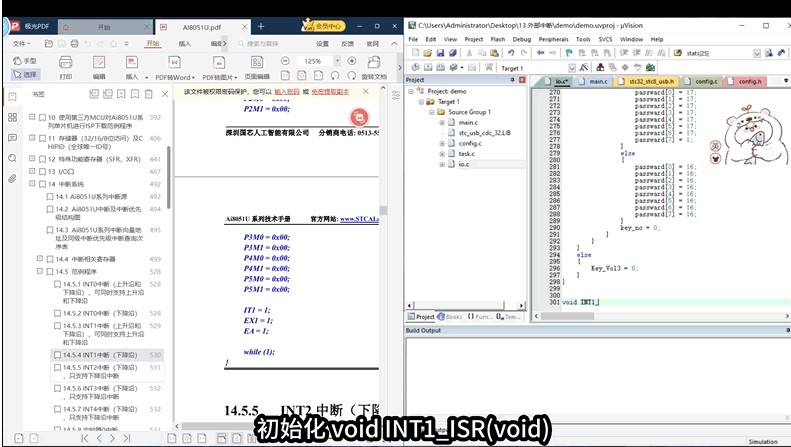

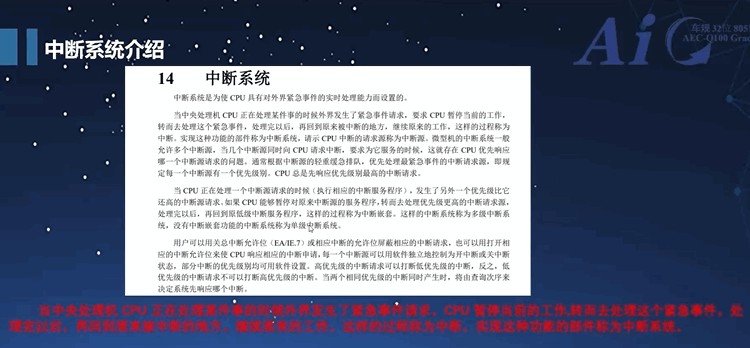

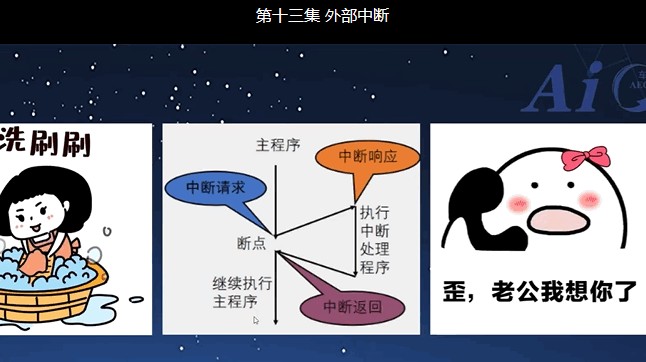

学习第13集 外部中断


关键注意事项

• 中断响应时间：


  • 电平触发：需保持低电平直到中断被响应
  • 边沿触发：仅检测下降沿，适合脉冲信号

• 中断嵌套：高优先级中断可打断低优先级中断；同级中断默认不可嵌套（需通过编程实现
• 常见问题排查：中断不触发：检查硬件连接、触发方式配置、全局中断使能；重复触发：确认是否为电平触发且信号未释放；程序跑飞：检查中断服务程序是否包含不可中断代码（如延时）



禁止***

srkx***

打卡
第二课:试验箱介绍 开发工具

开发工具安装步骤:
1.KEIL5  c251v560
2.在stc_isp中添加头文件设备数据库
3.https://www.stcai.com/gjrj  下载试验箱程序包
4.下载安装中断扩展程序
5.下载芯片手册

下载测试程序:
按住P32按钮然后按电源键 进入usb下载模式

禁止***

fs_a***

学习

srkx***

打卡
第三课创建工程
打开keil-->>project-->>new project-->>选择保存的位置-->>选择STC MCU database-->>AI-->>”AI051U-32bit series”

创建main.c并添加到工程
配置工程:
Cpu mode:c251
内存模式:small
Code Rom尺寸:large 64K
勾选4Byte中断框架尺寸
勾选创建hex文件,并选择HEX-80    如果程序空间大于64k就需要选择HEX-386
在stc-isp中吧头文件放到自己的工程目录中,添加到工程
Main.c
#include "ai8051u.h"

void main(){
        P2M0 = 0x00;   // 设置P2口为通用I/O口
        P2M1 = 0x00;   // 设置P2口为通用I/O口
        P2 = 0x0f;           // 设置P2口初始状态
while(1){}
}

8051u中的端口模式由M0 M1组合设置
p0m0=0; p0m1=0 开漏输出

srkx***

打卡
第四课:usb不停电下载
深圳国芯人工智能有限公司-库函数
下载usb库文件

#include "ai8051u.h"
#include "ai_usb.h"

void main()
{
        P_SW2 |= 0x80; // 打开扩展寄存器访问
        P2M0 = 0x00;   // 设置P2口为通用I/O口
        P2M1 = 0x00;   // 设置P2口为通用I/O口
        P2 = 0x0f;           // 设置P2口初始状态
        usb_init();           // 初始化USB
        EA = 1;                   // 允许总中断
        while (1)
        {
                if (bUsbOutReady)  //检查Usb是否准备好
                {
                        USB_SendData(UsbOutBuffer, OutNumber);
                        // printf_usb("1. Read Num:%d\n", OutNumber);
                        // printf_usb("2. Read Num:%d\n", OutNumber);
                        // printf_usb("3. Read Num:%d\n", OutNumber);
                        // printf_usb("4. Read Num:%d\n", OutNumber);

                        usb_OUT_done();
                }
        }
}
