冲哥视频 《STC32位8051单片机原理及应用》学习打卡【已送实验箱】

ygy***

第七集 按键点灯 下

主要涉及移位，数组
数组：
类型 数组名[元素个数]={值，值……值}；

u8 LED_DataTab[8] = { 0XFE,0XFD, 0XFB,0XF7,0XEF,0XDF,0XBF,0X7F};

其中u8，8位无符号整型变量；LED_Data是数组的名字，中括号中的8表示这个数组有八个元素（值），大括号中是数组8个元素的每个值。
数组的引用，数组名称[下标]，如LED_Data[0],LED_Data[1],LED_Data[2]……LED_Data[7]，注意下标是从0开始而不是1开始，最大下标为数组元素个数减去1，如本例，最大数组下标为7而不是8.

数组的使用：先定义数组，然后引用，如同之前函数先定义，在引用一样

通过改变数组的值或者引用顺序，可以改变led的点亮顺序和方向以及每次点亮led的个数


本集中P6=0XFE会点亮P6.0的灯，依次引用数组元素会依次点亮P6.0到P6.7

因本人暂时没有试验箱，只能用屠龙刀板做实验，编写程序会依次点亮P2.0到P2.7。
屠龙刀也没反正，就简单写个程序，依次点亮P2.7开始往P2.0跑，每次点亮四个，然后再从2.7开始循环吧

#include "COMM/stc.h"                //调用头文件
#include "COMM/usb.h"
#define MAIN_Fosc 24000000UL        //定义主时钟

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void sys_init();        //函数声明
void delay_ms(u16 ms);

void main()                                        //程序开始运行的入口
{
        u8 Led_Data=0xFE;
        int num=4;
        u8 Led_datatab[5]={0XF0,0XE1,0XC3,0X87,0X0F};


        sys_init();                                //USB功能+IO口初始化
        usb_init();                                //usb库初始化
        EA = 1;                                        //CPU开放中断，打开总中断。

        while(1)                //循环执行
        {
                if( DeviceState != DEVSTATE_CONFIGURED )
                        continue;
                if( bUsbOutReady )
                {
                        usb_OUT_done();

                }

                        P2=Led_datatab[num];
                        delay_ms(500);
                        num--;
                        if(num<0)
                        num=4;
        }
}

void sys_init()                //函数定义
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

        P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口



    P3M0 &= ~0x03;
    P3M1 |= 0x03;

    //设置USB使用的时钟源
    IRC48MCR = 0x80;    //使能内部48M高速IRC
    while (!(IRC48MCR & 0x01));  //等待时钟稳定

    USBCLK = 0x00;        //使用CDC
    USBCON = 0x90;
}

void delay_ms(u16 ms)        //
{
        u16 i;
        do
        {
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
复制代码

ygy***

第八集 蜂鸣器
蜂鸣器分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器内部有振荡源，加上合适的电压就响，控制方便，价格较贵，外形特征是后部是背胶。无源蜂鸣器没有振荡源，直接通电不会响，价格便宜，可用于播放音乐，背部可以看到电路板。
本集涉及原来学过的的知识：.c和.h文件的创建，在keil5中添加文件，添加文件路径；函数使用（定义返回值，定义函数名称，入口参数）；取反和移位。
涉及新的知识：函数中使用了bit作为变量，其取值范围是0和1.

硬件原理：通过io口电平控制三极管的通断来让蜂鸣器响

P6<<1+1 之前讲的，P6左移一位，然后+1


P6 = ~(1<< (Run_Mode-1)); 本集，MODE先-1，然后左移1位，然后取反

大致逻辑

按按键1开机
↓
自检（蜂鸣一下，所有灯一起闪一下）
↓
按按键2选择功能
↓
蜂鸣一下，灯跟着移动到对应功能点亮
↓
按按键3使对应功能运行
↓
蜂鸣一下，判断是否已运行，运行则锁定不让再选择其他功能，运行的功能持续闪烁
↓
按按键1关机
↓
蜂鸣一下，将所有灯熄灭，清除功能选择和运行状态使其归零，否则下次将可能导致功能紊乱

ygy***

第九集 数码管的静态使用

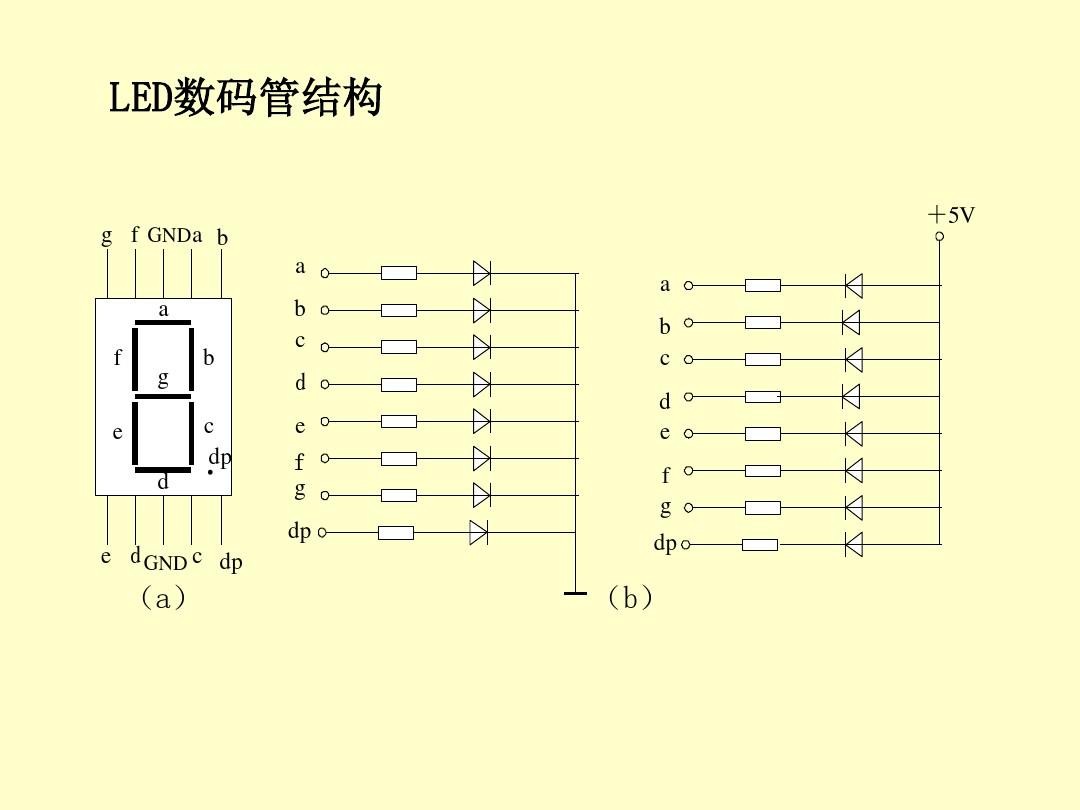

数码管的本质，是一些LED(发光二极管),按照一定的要求组合在一起，实现显示时间或者字母、图标等功能。正极连在一起的数码管是共阳，负极连在一起的数码管是共阴。


码表写的时候低位在后高位在前。

以8位2进制数，需要点亮的部分其对应io口电平置低电平。

在excel里面将10进制转化成16进制挺好用，输入=dec选择DEX2HEX然后选择要转换的10进制所在的表格然后回车。

根据笔画，选择需要点亮的对应的二进制转化成10进制使其通过对应端口输出对应需要的电平即可。

本集算是之前学过的按键点灯和蜂鸣器章节的拓展，只要理解数码管的本质即可实现本章学习

ygy***

第10集 数码管的动态显示

点亮一位数码管：位码→段码→延时
点亮多个数码管：第一个数码管的位码→段码→延时→第2个数码管的位码→段码→延时→……第N个数码管的位码→段码
单个数码管延时在1ms左右，所有数码管的总延时加起来控制在20ms左右，即全部数码管刷新控制在50Hz以上，否则将明显闪烁。
定义段码数组，将0-9,0-9带小数点的16进制写在里面。
u8 SEG_Tab[20] = { 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90, 0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10};

定义位码数组，通过控制com0-com7控制其位码来点亮不同的数码管
u8 COM_Tab[8] = { 0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe };

定义一个8位变量num，通过函数调用上面数组，进而控制点亮某位数码管并使其显示指定的数字。
TimCount是计数器？暂时没学过，不太了解。

ygy***

第11集 定时器的使用

STC32G 系列内部包含了 5 个24 位定时器/计数器。

定时器是一个加法计算器，只能做加法。
设置为ET0=1和IE=0X02效果是相等的，前者更方便且不影响别的位。
TM0PS 定时器0的8位预分频寄存器，默认为0
默认不做设置的时候，是12分频器


        Timer0_Init();                        //定时器0初始化
        INT0_Init();                        //外部中断0初始化

放在主函数中EA=1（中断总开关）前面。


interrupt这个关键字，一定不能错，这是中断特有的关键字


STC32G规格书中可以查到所有定时器的中断号，定时器0的中断号是1
学会使用STCAI-ISP自带的定时器计算器，更加快捷方便。

没有试验箱只有屠龙刀，暂时不方便模拟

ygy***

学习模块化编程
复习：


创建程序文件三部曲
新建文件夹并保存，添加到工程（双击source Group1选择.c文件），添加引用路径（kile软件魔术棒→c251→include paths→……选择文件夹）


函数定义三步：定义，声明，调用

新知识：
关键字 ：extern
用在变量或者函数的声明前，用来说明这个变量或函数是在别处定义的，要在此处引用。
extern修饰的变量不能赋初值


bdata 位寻址变量，可以单独的寻找每一个位
用sbit关键词去定义每一个位，每一位都可以重新命名。


static 静态变量
它的特点是，只有第一次执行的时候才会给它赋值，之后在该函数所有的执行次数中，它的值都是上一次函数执行结束后的值，即它可以保持前次的执行结果。



if……else if语句



        if (条件)       {语句 1;}

        else if (条件 2) {语句 2;}
        else if (条件 3) {语句 3;}
        ... ...
        else                    {语句 n;}
他的执行过程是：依次判断条件表达式的值，当出现某个值为“真”时，则执行相对应的语句，然后跳出整个 if的语句块，执行“语句 n”后面的程序；如果所有的表达式都为“假”，则执行 else 分支的“语句 n”后，再执行“语句 n”后边的程序。

小涵***

持之以恒

ygy***

.h文件的规范书写

头文件
引脚定义
变量声明
函数声明

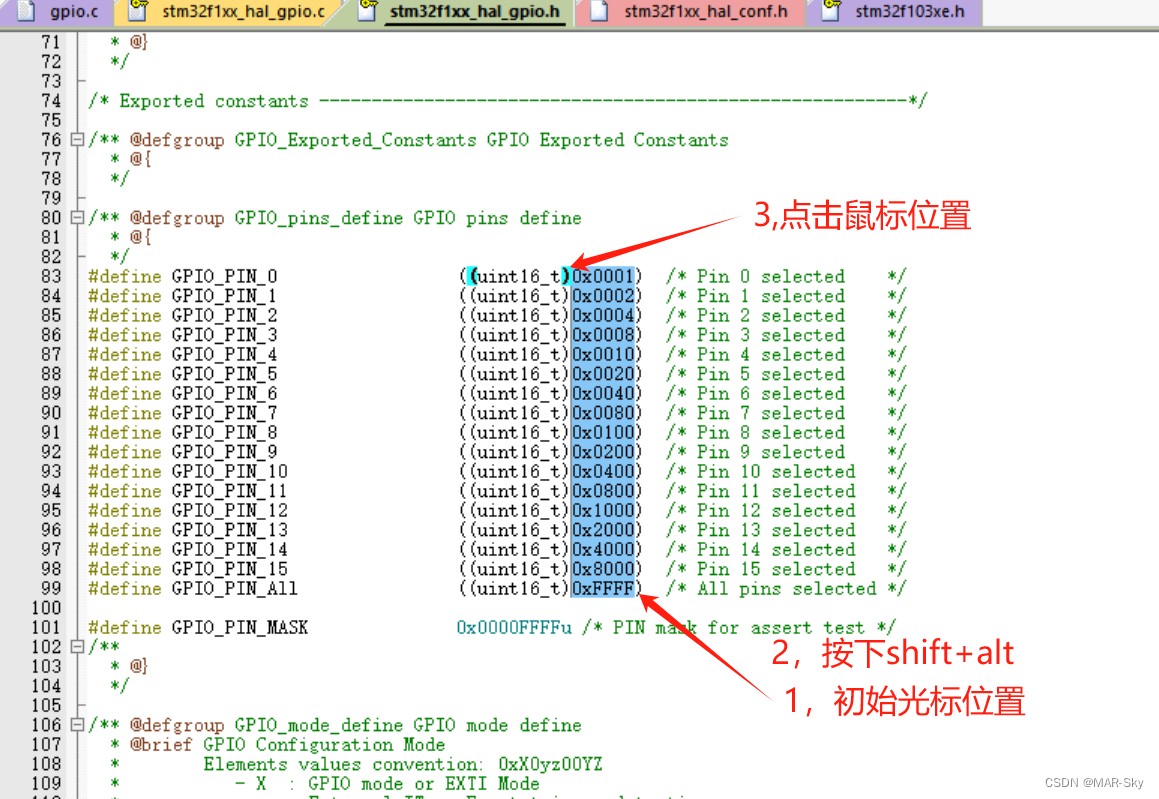

垂直范围内的代码选择

shift+ALT和鼠标配合

这功能挺好，之前看冲哥操作过几次没看明白是怎么回事

按键按下的时间检测不能一直增加，因为会溢出

摘自其他书籍：

当我们程序中写 TR0 = 1 以后，定时器值就会每经过一个机器周期自动加 1，当我们程序中写 TR0 = 0以后，定时器就会停止加 1，其值会保持不变化。TF0，这个是一个标志位，他的作用是告诉我们定时器溢出了。比如我们的定时器设置成 16 位的模式，那么每经过一个机器周期，TL0加 1 一次，当 TL0 加到 255 后，再加 1，TL0 变成 0，TH0 会加 1 一次，如此一直加到 TH0和 TL0 都是 255（即 TH0 和 TL0 组成的 16 位整型数为 65535）以后，再加 1 一次，就会溢出了，TH0 和 TL0 同时都变为 0，只要一溢出，TF0 马上自动变成 1，告诉我们定时器溢出了，仅仅是提供给我们一个信号，让我们知道定时器溢出了，它不会对定时器是否继续运行产生任何影响。

ygy***

T1_GATE：控制定时器1，置1时只有在INT1脚为高及TR1控制位置1时才可打开定时器/计数器1。
T1_C/T：控制定时器1用作定时器或计数器，清0则用作定时器（对内部系统时钟进行计数），置1用作计数器（对引脚T1/P3.5外部脉冲进行计数）。

本集用作计数器时，T1_GATE=0，T1_C/T=1；

数字电平从0变为1 的那一瞬间叫作上升沿 ，从1到0的那一瞬间叫作下降沿。

定时器1的中断号是3.

单独一个位取反用！，如P60!=P60;//将P60的电平读取出来然后取反然后再赋值给P60.

学会使用ISP中自带的io端口配置工具设置io口，如打开内部4.1K上拉电阻。

M法测速：又叫频率测量法。在一个固定的时间内（以s为单位），统计这段时间内的变卖其脉冲数，计算速度值。

ygy***

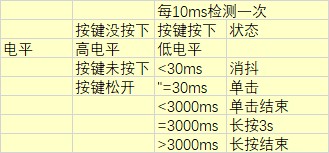

根据中集的列表进行按键状态的判断和读取



涉及for循环语句，摘自其他书籍：


for语句
在 C 语言中，for 语句最为灵活，它将一个由多条语句组成的代码块执行特定的次数。for语句也称for循环，因为程序通常会执行此语句多次。for语句的一般使用格式如下。

for（表达式1；表达式2；表达式3）
语句

上述格式语句的执行过程如下。
1）先求解表达式1。
2）求解表达式 2，如果值为真（非 0） ，则执行 for 语句中指定的内嵌语句，然后执行下面第 3 步；如果值为假（0） ，则结束循环，转到第5步。
3）求解表达式3。
4）转回上面第2步继续执行。
5）循环结束，执行for语句下面的一个语句。


具体流程如图所示
