冲哥视频 《STC32位8051单片机原理及应用》学习打卡【已送实验箱】

ygy***

第五集 上 主要介绍c语言printf函数，二进制、十进制、十六进制的互相转换

continue 系统级关键字 在keil5中会蓝色显示

在主函数添加程序（while（1）后面）：
if(DeviceState != DEVSTATE_CONFIGURED)
    continue;
if (bUsbOutReady)
{
    usb_OUT_done();    //接收应答（固定格式）
}


printf（" "）,引号里面输入字符可以直接输出，比如Hello World！，printf（"Hello World！"）在本例中可以在收到信息后可以输出Hello World！（选择文本模式）
%.2f中小数点后的2表示保留小数点后两位数
\r\n相当于windows中的回车换行符，如不输入，显示的内容不会换行
学习转义字符
printf（“当前温度：%.2f 当前湿度：%.2f”，11.2,55.2）;
进制转换部分看得比较迷糊，可以在科学计算器里面换成程序员模式，hex表示16进制，在里面输入数字可以转换成十进制（点dec那行）和二进制
学会下ASCII字符查找，先将16进制转换成10进制然后再ASCII表中找到对应字符
80h中最后的h表示这是个16进制，0x开头表示他是16进制，0x不参与运算。

ygy***

第五集 下
接上集，继续二进制和16进制的换算，讲的这个表格挺好的，比较容易理解。介绍了加减乘除，取余；与&运算，或|运算，取反~，这几个都是位运算，按照二进制的每一位来进行运算的。
变量：能变化的量。
bit，一位变量，取值范围0和1
unsigned char 无符号字符型变量，8位，取值范围0~255
unsigned int 无符号整型变量，16位系统中，取值范围0~65535
严格说，上面两个取值范围和位数是有操作系统决定的，暂时按照视频中写，下同。
char 取值范围-128~127
int 取值范围-32768~32767
位运算中暂时讲了左移<<

格式字符，在本集学习了：
n.m n表示整数占几行，m表示小数占几行（即保留几位小数）；
%d 以十进制整数形式输出；
%f 以单精度浮点型输出；
%u 以十进制无符号整型输出；

转义字符：
\n 换行符；
\r 回车
不是很熟悉，以后应用中可以回来查找冲哥的ppt文件

so***

ygyfy 发表于 2024-6-22 01:14
第五集 下
接上集，继续二进制和16进制的换算，讲的这个表格挺好的，比较容易理解。介绍了加减乘除，取余； ...

凌晨还在学习真勤奋

ygy***

第六集 上
主要是delay，do while，while的运用，简单介绍a--和--a的区别


#define MAIN_Fosc 24000000UL//24M 定义一个irc时钟 烧写时应与之相同
主程序之前添加

void delay_ms(u16 ms)
{
        u16 i;
        do
        {
                i=MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
复制代码

主程序最后面添加
delay_ms(500);
在程序中输入正确的关键词，关键词会自动用蓝色显示，如不变色，可能有误。
编译保证0错误，有警告也没太大问题

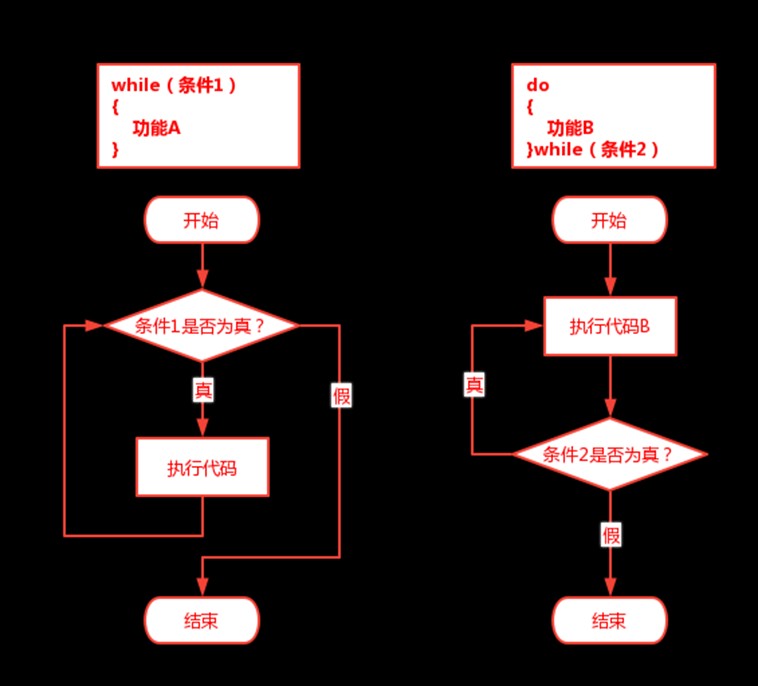

while语句                do while语句
while（条件）         {
{                             功能B
功能A                     }while（条件）
}
while语句先判断条件是否为真，为真则执行下面{}中的语句；do while语句先执行一次{}中的语句，然后才判断条件是否为真，为真则继续执行{}中的语句。
条件中的值非0，结果为真。值为0，则为假



主函数之前定义的变量或者说在主函数外面定义的变量是全局变量，主函数之内定义的变量是局部变量

--在前面个在后面的区别
--a   a先减1，然后再输出运算结果  先运算后输出
a--   先输出a的值，然后a再减1       先输出后运算

ygy***

第六集 下
#define 名称 需要定义的内容
名称用英文名或者数字，不要以数字开头，避开关键词，不要与其他函数重名

函数的使用
1函数定义：
返回值 函数名称（入口参数）
{
函数要执行的功能
}
如void     delay_ms(u16 ms)括号内u16为类型，ms是名称
函数的定义可放在前面，也可以放在后面，放在后面的话，要把函数声明放在前面，否侧引用时会出现未定义;多个参数，以逗号分开。

2.函数声明
返回值 函数名称 （入口参数）

3.函数调用
函数名称（入口参数）调用的时候只需要入口参数，不需要类型，只有在函数定义和函数声明的时候才要把int等类型加上
如本例中声明时写int add(int parm1,parm2)
引用时写add(1,2)

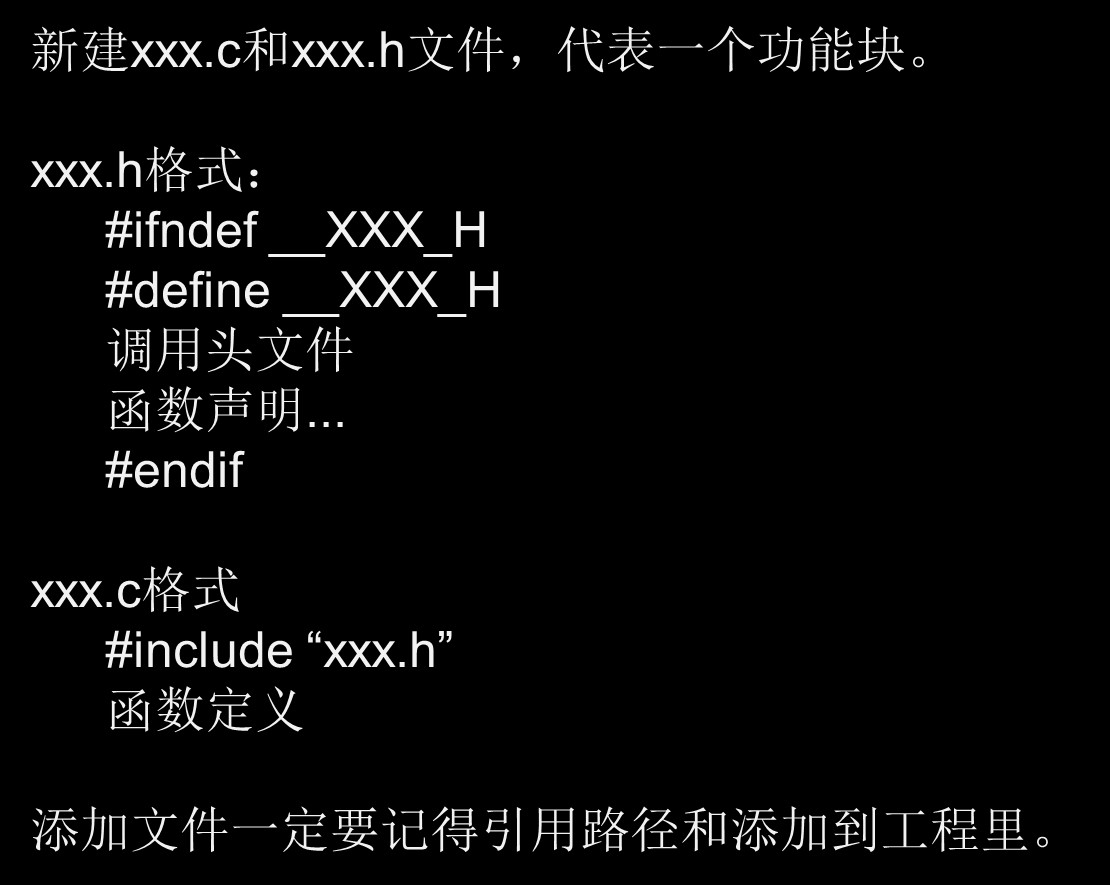

建议一个.c文件对应一个.h文件


.h文件中ifndef中if是如果，n是no缩写，def是define缩写，连起来if no define大致意思是，如果没有定义。
endif与ifndef对应。

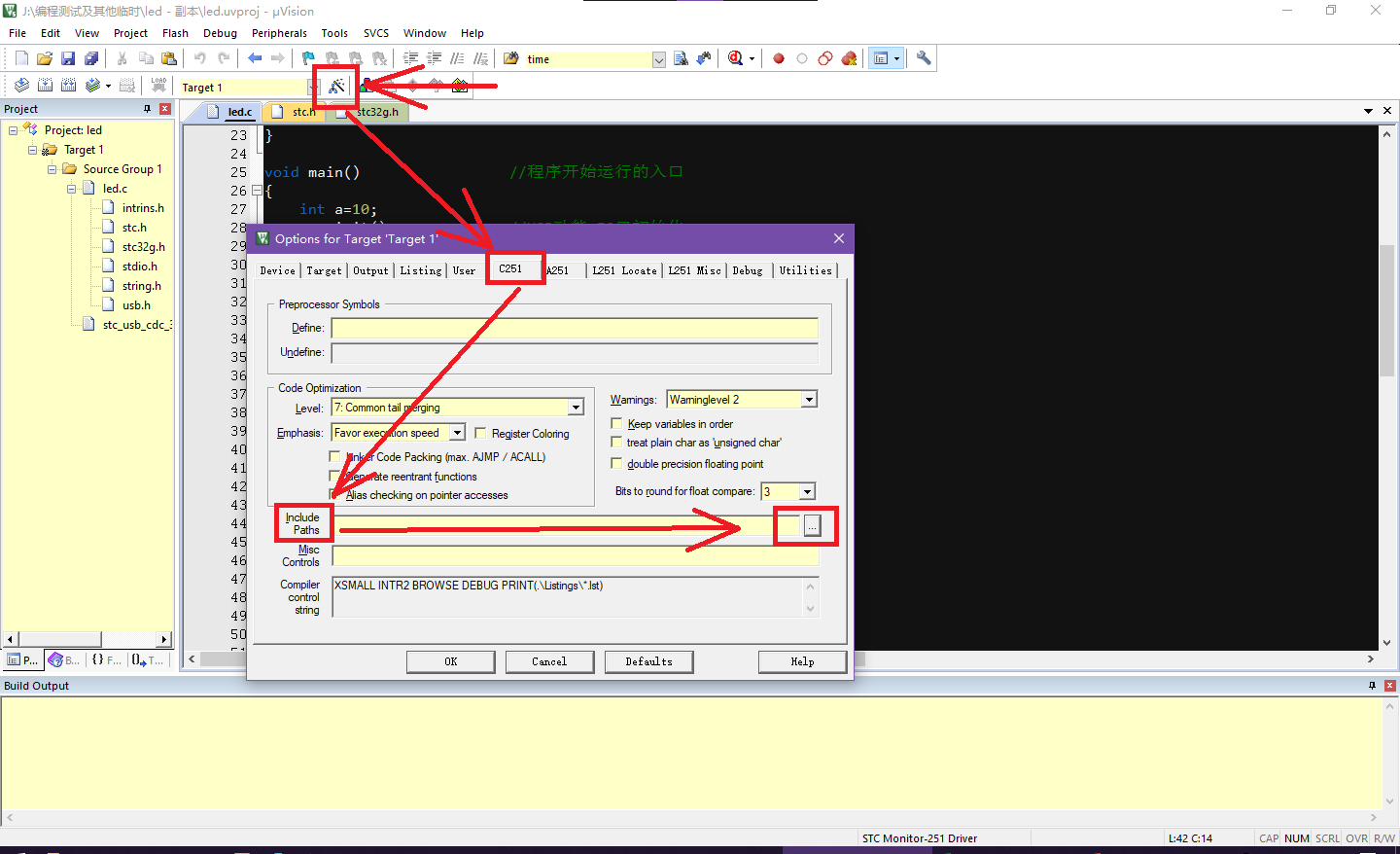

添加文件路径：
点击魔术棒，选c251，然后选include paths点击该行末尾的...找到对应路径添加进去


添加到工程文件：
双击Source Group，找到文件，双击文件或者点右下角add添加进去
用#include调用头文件

.c文件个人理解为如同前几集中的函数定义，然后在.h文件里面声明，然后再主文件里面调用头文件。

ygy***

作业

#include <stc32g.h>
#define MAIN_Fosc 24000000UL
#define  u16 unsigned int

void delay_ms(u16 ms)                //延时函数
{
        u16 i;
        do
        {
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}


void main()
{
        WTST = 0;        //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
        P2M1 = 0x00;   P2M0 = 0x00;                //设置为准双向口
        P20 = 0;                        //亮
        delay_ms(200);
        P20 = 1;                        //灭
        delay_ms(200);
        P20 = 0;                        //亮
        delay_ms(200);
        P20 = 1;                        //灭
        delay_ms(200);
        P20 = 0;                        //亮
        delay_ms(200);
        P20 = 1;                        //灭
        delay_ms(200);

        P20 = 0;                        //亮
        delay_ms(500);
        P20 = 1;                        //灭
        delay_ms(500);
        P20 = 0;                        //亮
        delay_ms(500);
        P20 = 1;                        //灭
        delay_ms(500);
        P20 = 0;                        //亮
        delay_ms(500);
        P20 = 1;                        //灭
        delay_ms(500);

        P20 = 0;                        //亮
        delay_ms(200);
        P20 = 1;                        //灭
        delay_ms(200);
        P20 = 0;                        //亮
        delay_ms(200);
        P20 = 1;                        //灭
        delay_ms(200);
        P20 = 0;                        //亮
        delay_ms(200);
        P20 = 1;                        //灭
        delay_ms(200);

        delay_ms(3000);

}
复制代码

发现
1.WTST = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
不写这行闪烁速度很慢。
2.P2M1 = 0x00; P2M0 = 0x00; //设置为准双向口
不写这行LED直接不亮。

ygy***

第七集 按键点灯 上



本集是前面几集的延伸学习，主要是延时（按键消抖），取反（每次按下按键改变led状态），if……else语句应用

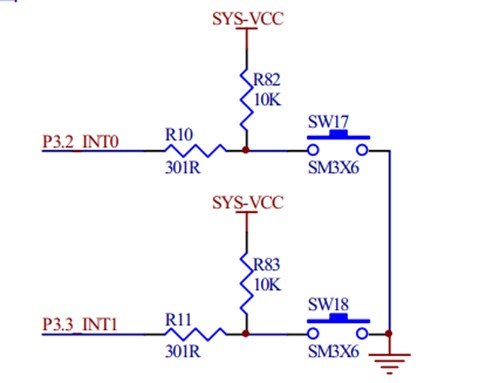

简单介绍按键的作用和外形，以及按键的外围电路构成


此电路中，按键按下时，io口检测到的是低电平，松开是高电平，通过检测其电平变化来判断按键是否按下。

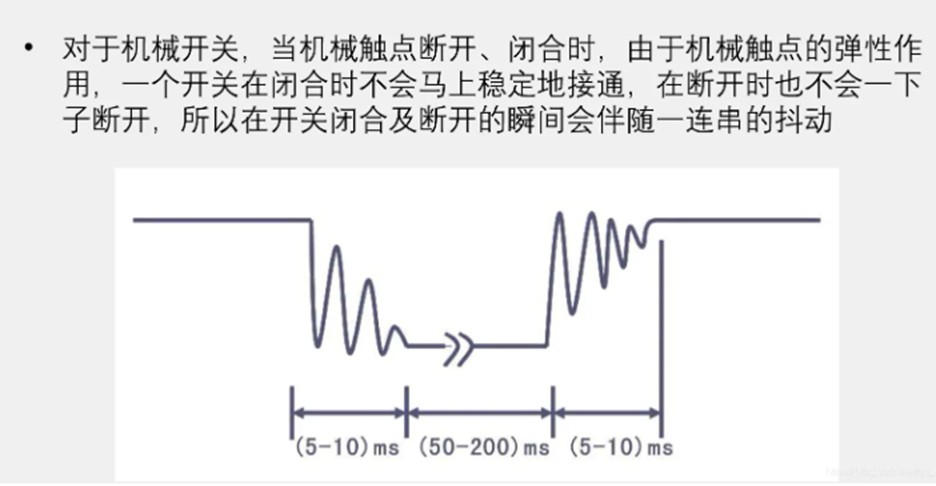

按键按下和松开的瞬间，电压是不稳定的，有一连串的抖动，因此，需要进行按键消抖，也就是做个延时10ms左右。

头文件的引用，多引用不会报错，少引用会报错。

按键消抖及按下点亮led

if（key==0）//判断按键是否按下（图中按下按键电平为0）
{
delay_ms（10）；//延时10ms，按键消抖
if（key==0）
{
P40=0;//执行功能,点亮led
}
else//上面条件（key==0）不成立则执行下面语句
{
P40=1;//按键没按下（或松开），熄灭led
}
}

按一次改变一次led的状态依靠取反实现

while（key==0）//按键一直按下则一执行
{
P40=！P40；//取反，每按下一次按键改变一次led灯状态

}

视频末尾简单介绍按键的长按，短按等

ygy***

第七集 按键点灯 下

主要涉及移位，数组
数组：
类型 数组名[元素个数]={值，值……值}；

u8 LED_DataTab[8] = { 0XFE,0XFD, 0XFB,0XF7,0XEF,0XDF,0XBF,0X7F};

其中u8，8位无符号整型变量；LED_Data是数组的名字，中括号中的8表示这个数组有八个元素（值），大括号中是数组8个元素的每个值。
数组的引用，数组名称[下标]，如LED_Data[0],LED_Data[1],LED_Data[2]……LED_Data[7]，注意下标是从0开始而不是1开始，最大下标为数组元素个数减去1，如本例，最大数组下标为7而不是8.

数组的使用：先定义数组，然后引用，如同之前函数先定义，在引用一样

通过改变数组的值或者引用顺序，可以改变led的点亮顺序和方向以及每次点亮led的个数


本集中P6=0XFE会点亮P6.0的灯，依次引用数组元素会依次点亮P6.0到P6.7

因本人暂时没有试验箱，只能用屠龙刀板做实验，编写程序会依次点亮P2.0到P2.7。
屠龙刀也没反正，就简单写个程序，依次点亮P2.7开始往P2.0跑，每次点亮四个，然后再从2.7开始循环吧

#include "COMM/stc.h"                //调用头文件
#include "COMM/usb.h"
#define MAIN_Fosc 24000000UL        //定义主时钟

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void sys_init();        //函数声明
void delay_ms(u16 ms);

void main()                                        //程序开始运行的入口
{
        u8 Led_Data=0xFE;
        int num=4;
        u8 Led_datatab[5]={0XF0,0XE1,0XC3,0X87,0X0F};


        sys_init();                                //USB功能+IO口初始化
        usb_init();                                //usb库初始化
        EA = 1;                                        //CPU开放中断，打开总中断。

        while(1)                //循环执行
        {
                if( DeviceState != DEVSTATE_CONFIGURED )
                        continue;
                if( bUsbOutReady )
                {
                        usb_OUT_done();

                }

                        P2=Led_datatab[num];
                        delay_ms(500);
                        num--;
                        if(num<0)
                        num=4;
        }
}

void sys_init()                //函数定义
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

        P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口



    P3M0 &= ~0x03;
    P3M1 |= 0x03;

    //设置USB使用的时钟源
    IRC48MCR = 0x80;    //使能内部48M高速IRC
    while (!(IRC48MCR & 0x01));  //等待时钟稳定

    USBCLK = 0x00;        //使用CDC
    USBCON = 0x90;
}

void delay_ms(u16 ms)        //
{
        u16 i;
        do
        {
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
复制代码

ygy***

第八集 蜂鸣器
蜂鸣器分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器内部有振荡源，加上合适的电压就响，控制方便，价格较贵，外形特征是后部是背胶。无源蜂鸣器没有振荡源，直接通电不会响，价格便宜，可用于播放音乐，背部可以看到电路板。
本集涉及原来学过的的知识：.c和.h文件的创建，在keil5中添加文件，添加文件路径；函数使用（定义返回值，定义函数名称，入口参数）；取反和移位。
涉及新的知识：函数中使用了bit作为变量，其取值范围是0和1.

硬件原理：通过io口电平控制三极管的通断来让蜂鸣器响

P6<<1+1 之前讲的，P6左移一位，然后+1


P6 = ~(1<< (Run_Mode-1)); 本集，MODE先-1，然后左移1位，然后取反

大致逻辑

按按键1开机
↓
自检（蜂鸣一下，所有灯一起闪一下）
↓
按按键2选择功能
↓
蜂鸣一下，灯跟着移动到对应功能点亮
↓
按按键3使对应功能运行
↓
蜂鸣一下，判断是否已运行，运行则锁定不让再选择其他功能，运行的功能持续闪烁
↓
按按键1关机
↓
蜂鸣一下，将所有灯熄灭，清除功能选择和运行状态使其归零，否则下次将可能导致功能紊乱

ygy***

第九集 数码管的静态使用

数码管的本质，是一些LED(发光二极管),按照一定的要求组合在一起，实现显示时间或者字母、图标等功能。正极连在一起的数码管是共阳，负极连在一起的数码管是共阴。


码表写的时候低位在后高位在前。

以8位2进制数，需要点亮的部分其对应io口电平置低电平。

在excel里面将10进制转化成16进制挺好用，输入=dec选择DEX2HEX然后选择要转换的10进制所在的表格然后回车。

根据笔画，选择需要点亮的对应的二进制转化成10进制使其通过对应端口输出对应需要的电平即可。

本集算是之前学过的按键点灯和蜂鸣器章节的拓展，只要理解数码管的本质即可实现本章学习
