紧急求助大神 | 已解决

jw***

时钟是不是要设置成外部时钟？

dayb***

先用例程试试，汇编会的不多

dayb***

先选内部时钟看看能工作不

神***

看了半天 STC12C5620AD-20Pin 的电源从哪来的，
不是右边，不是右上方
原来是左上方有个 7805 产生 5V

请问 各主要芯片的 VCC/GND 都应该加 【22uF, 0.1uF】去耦电容
===主控MCU必须加 【22uF, 0.1uF】去耦电容
===其他不是核心的芯片不加【22uF, 0.1uF】去耦电容
                                    也应该 加【 0.1uF】去耦电容
===这为啥都做不到  ？？？
一个 MCU-VCC/GND 让人看的惊心动魄 ？

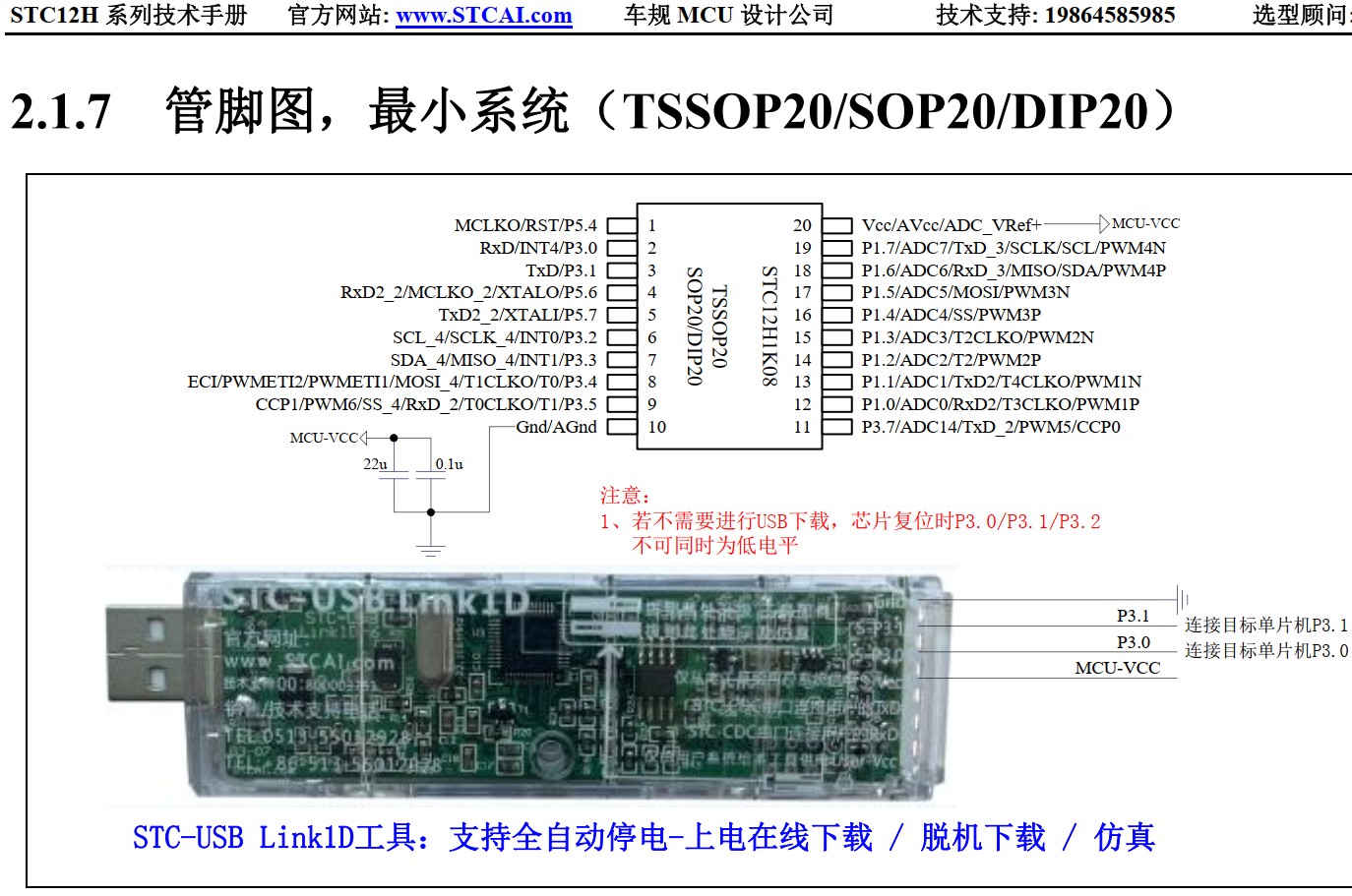

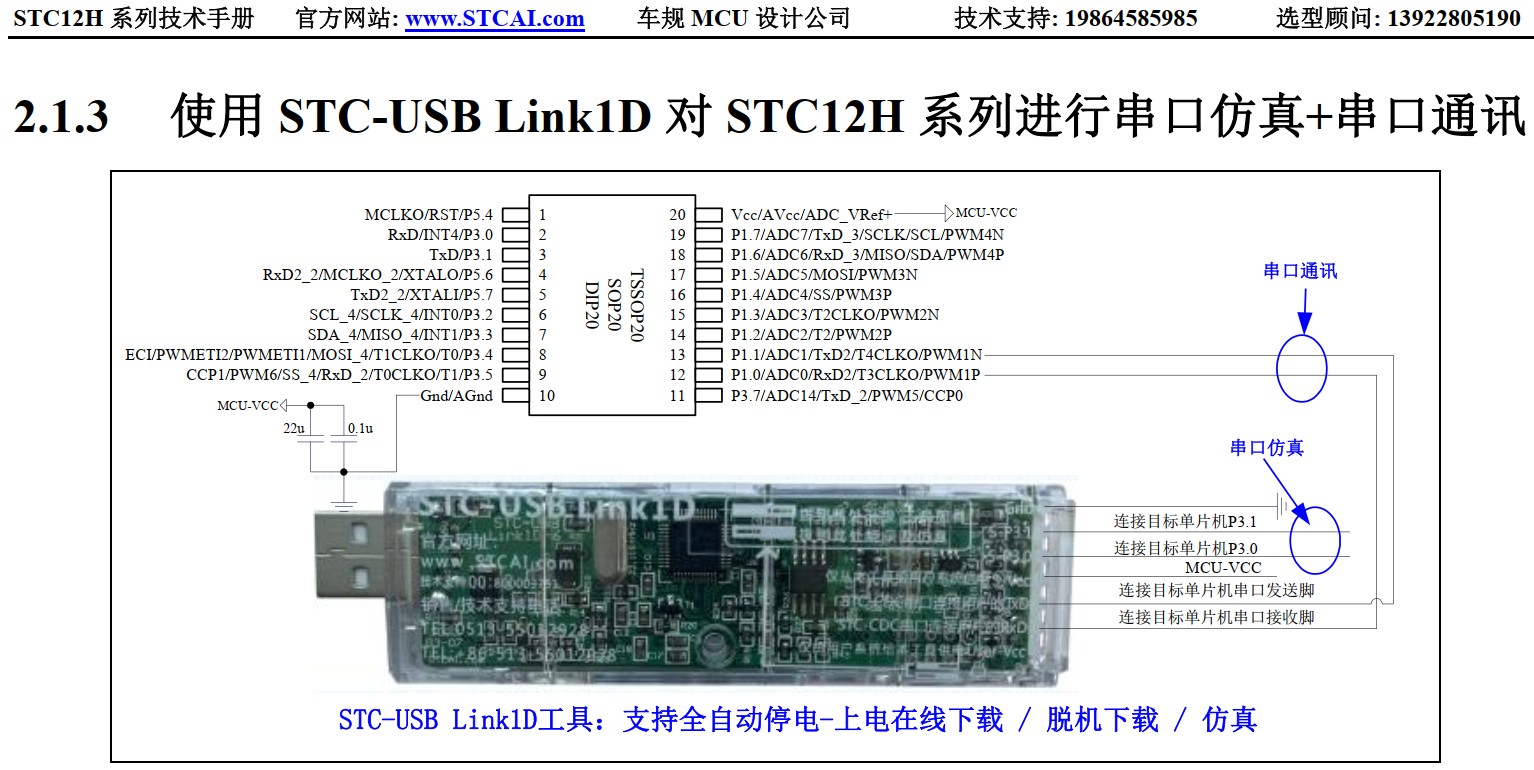

深圳国芯人工智能有限公司-产品_STC12H系列 (stcai.com)

=================================================

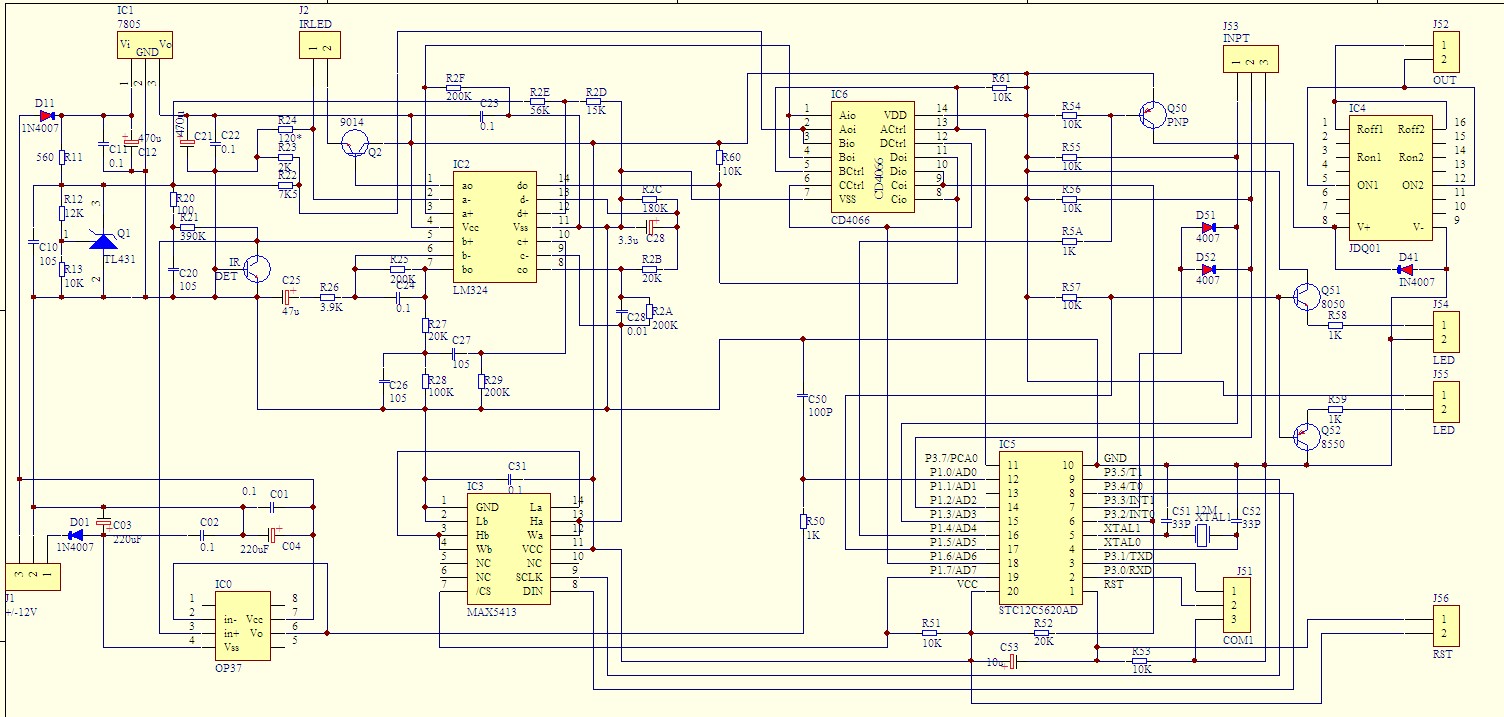

下面是楼主发的原理图：
请问 主要芯片的 VCC/GND 都应该加 【22uF, 0.1uF】去耦电容
===这为啥都做不到  ？？？

zha***

你这个不是c写的吧  看不懂

梁***

按理，如果程序没有问题，能下载程序，则就一定能运行程序。
楼主可以测试官方例子看看，STCAI ISP里就有。
楼主的电路，各个IC基本没有就近的退耦电容，这是大忌。
MCU的VCC与GND要用尽量粗段的线连接0.1uF+10~47uF做高低频退耦。

crh***

jw*** 发表于 2024-6-3 11:13
时钟是不是要设置成外部时钟？

是设置为外部时钟

crh***

dayb*** 发表于 2024-6-3 11:42
先用例程试试，汇编会的不多

好的，我试试，谢谢您！

crh***

dayb*** 发表于 2024-6-3 11:51
先选内部时钟看看能工作不

好的，谢谢您！

crh***

神*** 发表于 2024-6-3 12:10
看了半天 STC12C5620AD-20Pin 的电源从哪来的，
不是左边，不是左上方
原来又上方有个 7805产生 5V

前些天我发现没有加您说的这两个去耦电容，
于是当时就在板子背后加上了一个30U的电解和一个104瓷片电容，
但是没有什么用
