紧急求助大神 | 已解决

crh***

我使用STC12C5620AD/STC12C2052AD单片机开发了一个火花探测装置，

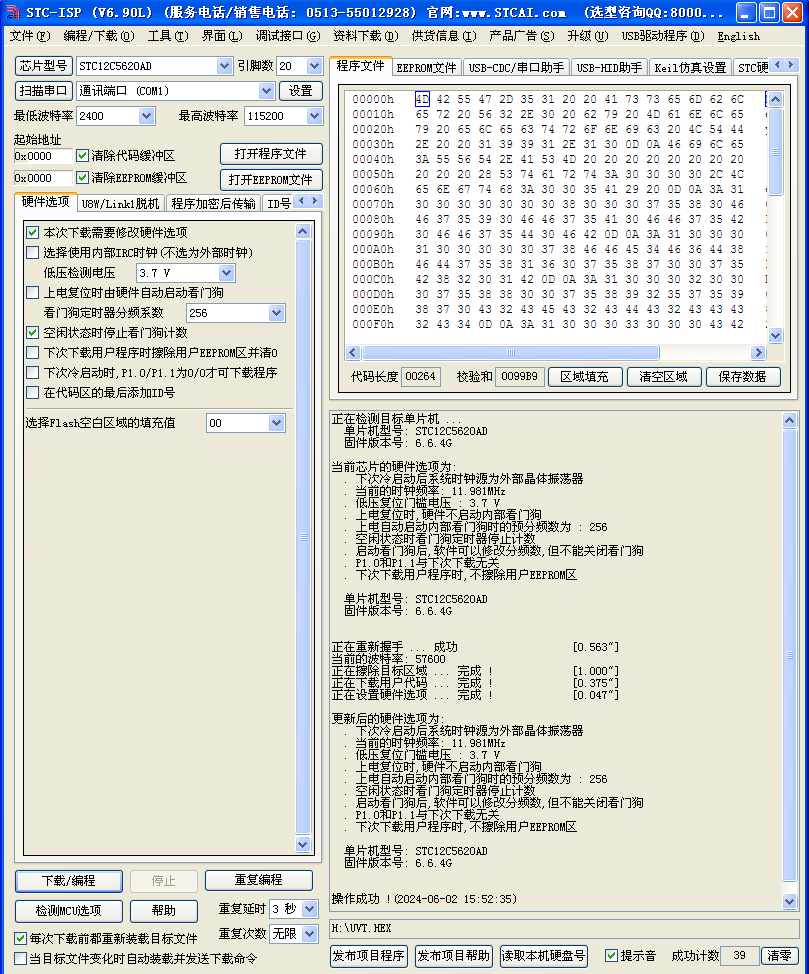

但是通过ISP在线编程（ISP编程一直正常）结束后单片机一直不能运行，
把所有能想到的办法（包括软件检查、修改，电路、电源检查，外部复位等等）
都试了还是不能运行，

最后试着把几乎所有的代码全部删除，
只保留几行引脚电压测试代码（见附图）还是不能运行，
恳请有经验的大神帮我指点一下原因，万分感谢！



注：本人有多年的单片机编程经验，
以前一直用89C52、89C2052之类的单片机设计应用模块，
单片机都能很好地运行。

crh***

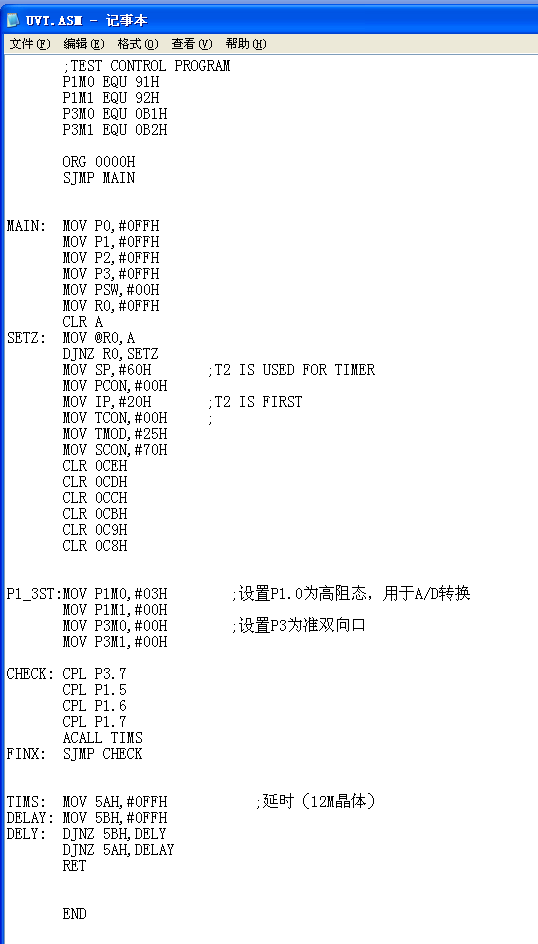

附图是引脚电压测试程序，换了4片单片机都不能运行，所有的引脚一直都处于5V高电平，完全不会翻转。引脚全部都是轻负载，每一次ISP编程都能成功，单片机就是不运行

crh***

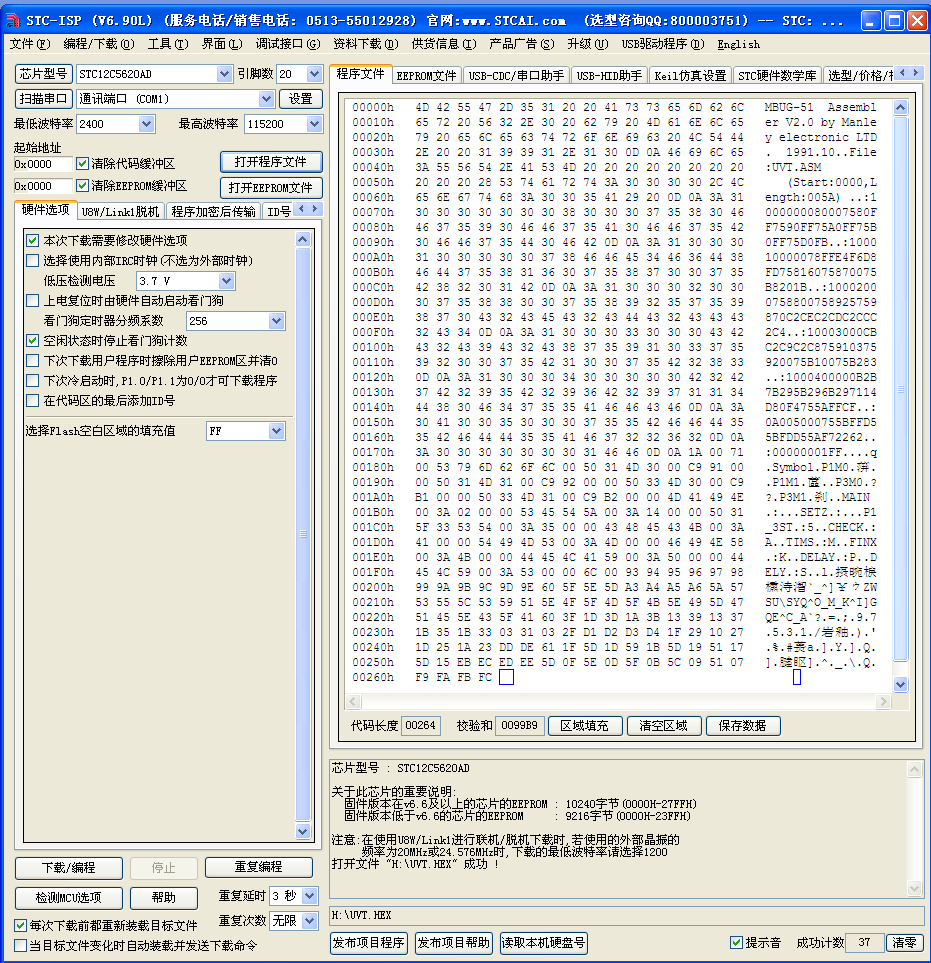

还有一个问题也是百思不得其解：就那么几行简单的代码，为什么加载时会有那么长？

crh***

我是第一次用STC单片机，是一个STC单片机小白

晓***

原理图贴出来帮你检查，可能是复位电路或者电源电路的问题

crh***

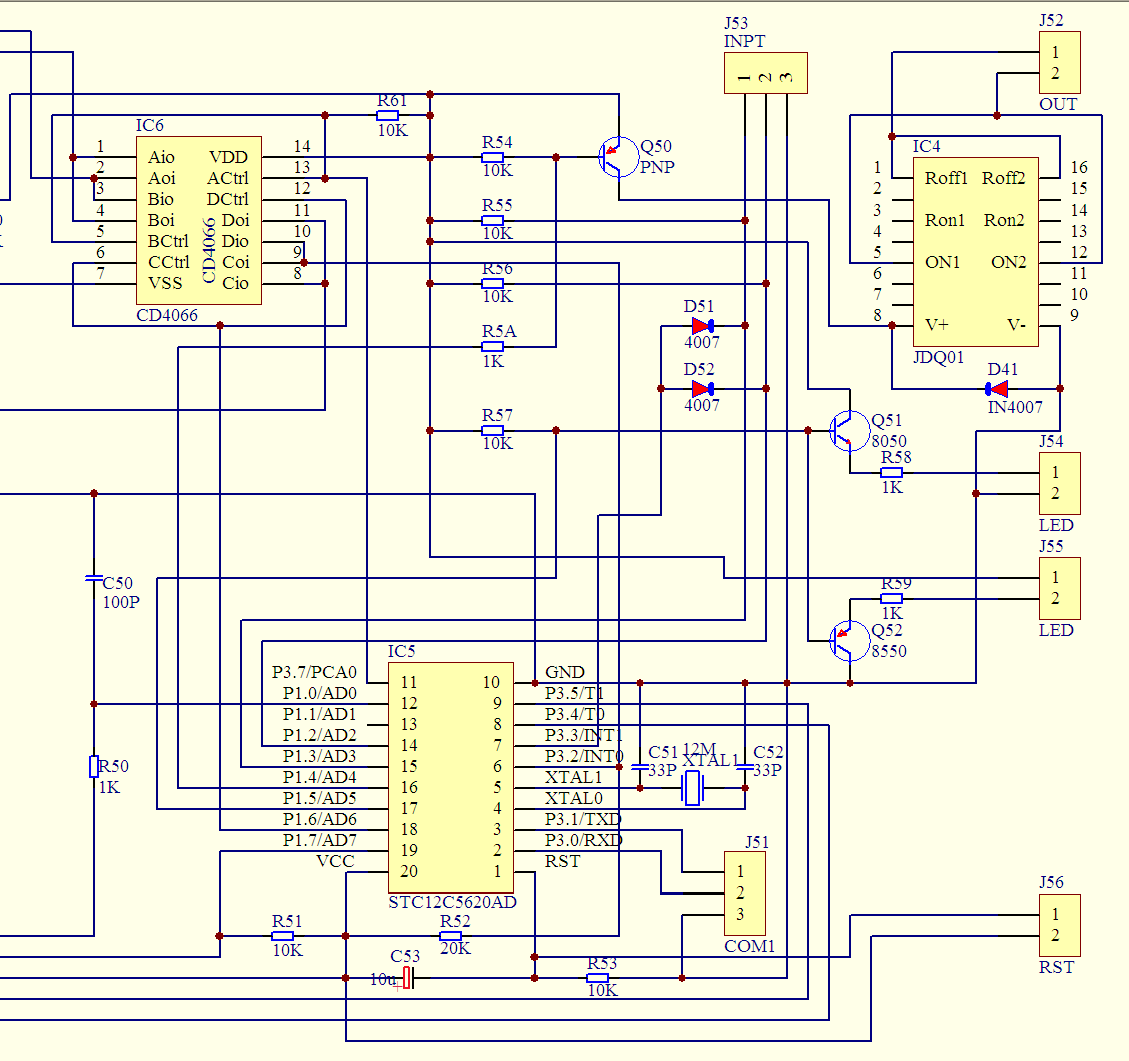

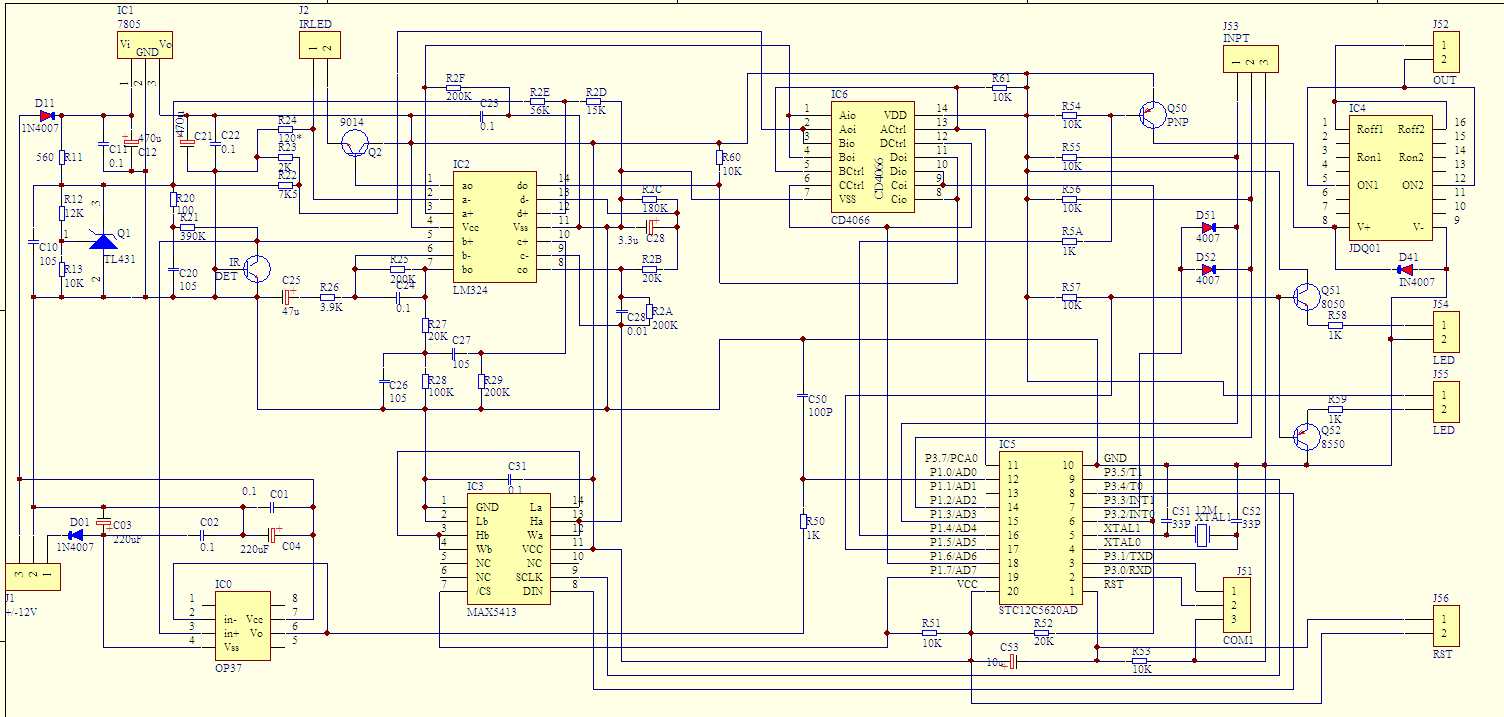

谢谢谢谢！这是原理图及局部放大图，麻烦您啦！
D:\My Documents\My Pictures\原理图.png
D:\My Documents\My Pictures\原理图局部.png

crh***

crh*** 发表于 2024-6-2 17:13
谢谢谢谢！这是原理图及局部放大图，麻烦您啦！

J56是外部复位接口

21cns***

有示波器，最好能看一下RST的上电复位波形

crh***

21cns*** 发表于 2024-6-2 17:38
有示波器，最好能看一下RST的上电复位波形

看过了，是一个正向尖脉冲（升高后迅速降低到0）

crh***

有大神能解答一下我的问题吗？
