各位大佬，12864的说明手册里有个vee是-10V这个咋弄呢？

duro***

xxkj*** 发表于 2024-5-25 11:37

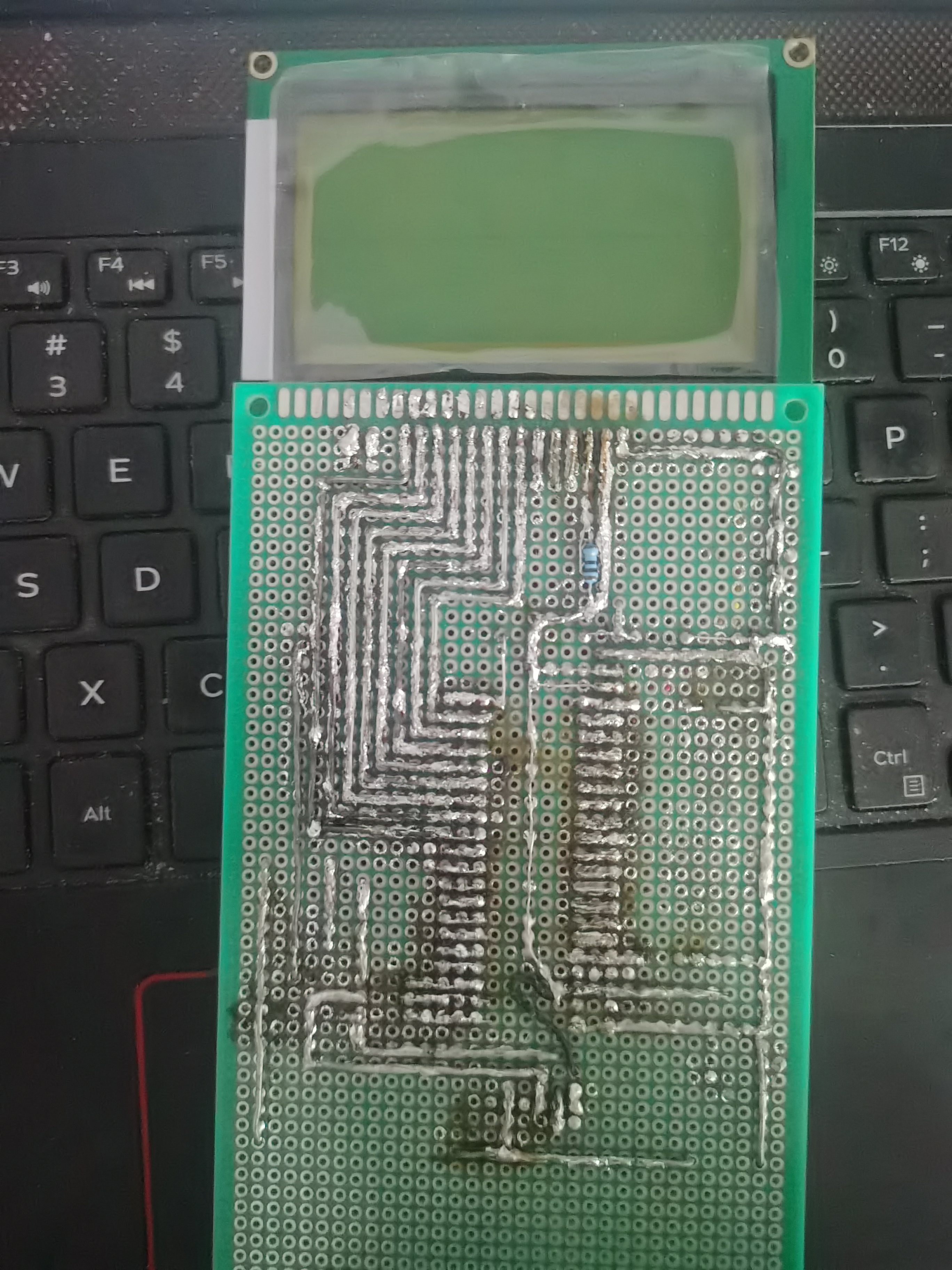

这屏怎样？能发个实物图吗？

duro***

duro***

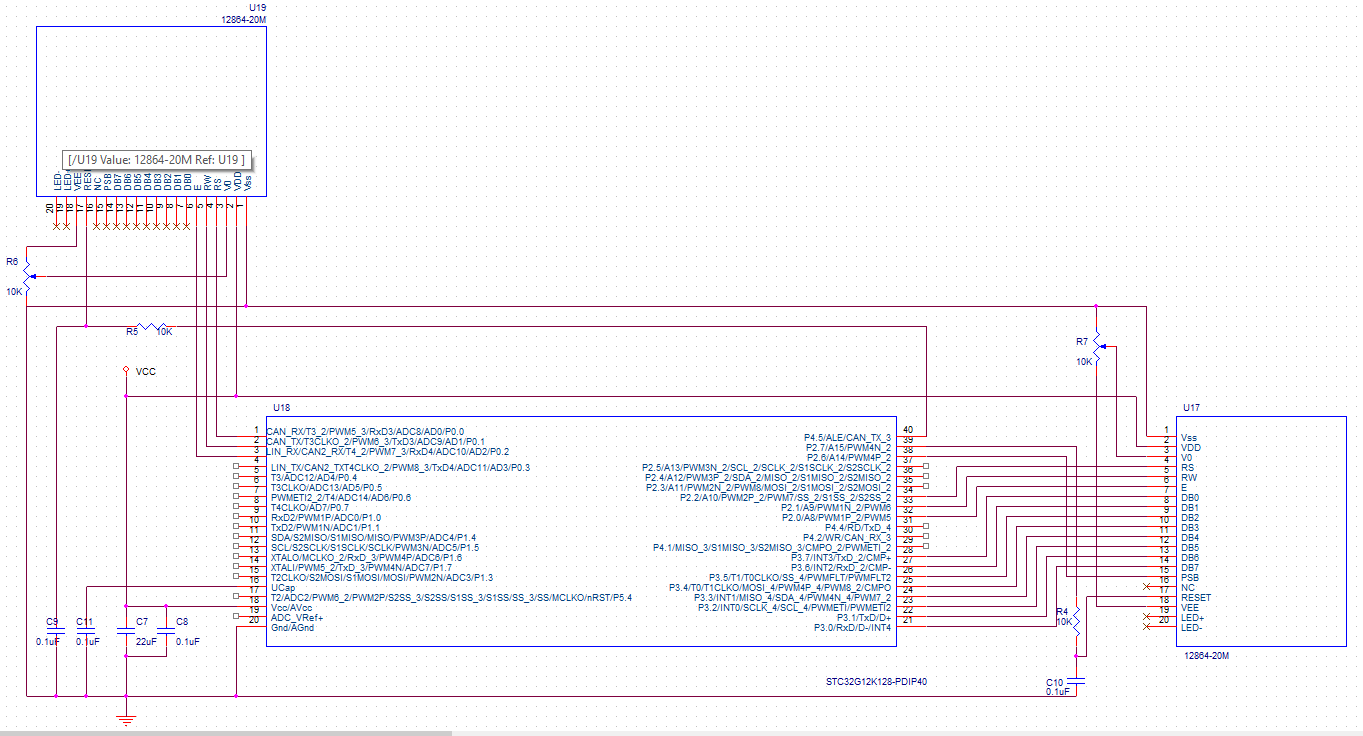

官方试验箱的图纸，https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7356

duro***

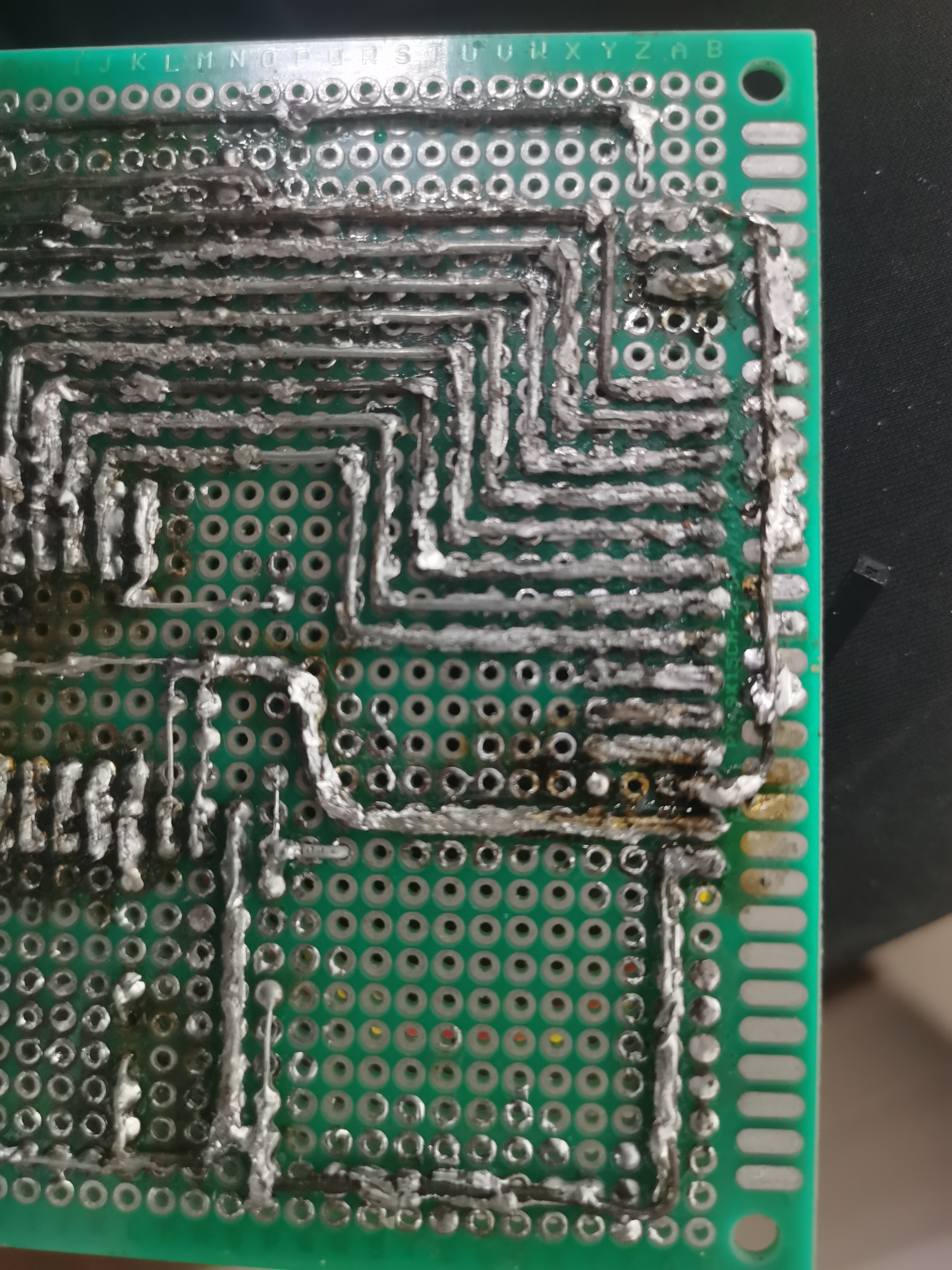

不知道为什么，就是无法显示。用官方的程序改的，郁闷死了。好像和电位器也没关系。电位器已经焊接上了

jxday***

没显示可能是驱动程序不正常，没有打开显示允许位。先弄明白说明文档，驱动时序。

duro***

jxdaya123 发表于 2024-5-30 22:22
没显示可能是驱动程序不正常，没有打开显示允许位。先弄明白说明文档，驱动时序。 ...

我用官方代码在实验箱上也没显示。🥲

angm***

驱动程序是对应硬件的来编写的，你的硬件和实验箱的不同，所以不可以直接用啊。

zha***

duro*** 发表于 2024-5-24 09:11
VCC：C=circuit 表示电路的意思,即接入电路的电压;
VDD：D=device 表示器件的意思,即器件内部的工作电压;
V ...

学习，。。。

duro***

angmall 发表于 2024-5-30 23:40
驱动程序是对应硬件的来编写的，你的硬件和实验箱的不同，所以不可以直接用啊。 ...

硬件按道理说是一样的。st7920。目前原因还没找到。

angm***

实验箱 用这个 定义引脚  这个要对。


sbit    LCD_RS = P4^5;  //定义引脚
sbit    LCD_RW = P4^2;  //9.5版本之前实验箱需要将P42与P44对调才能正常使用
sbit    LCD_E  = P4^4;
//sbit    PSB    = P3^5;      //PSB脚为12864的串、并通讯功能切换，我们使用8位并行接口，PSB=1
sbit    LCD_RESET   =   P3^4;   //  17---RESET  L-->Enable
#define LCD_Data P6
