各位大佬，12864的说明手册里有个vee是-10V这个咋弄呢？

duro***

angmall 发表于 2024-5-24 00:52
你的DB0-DB7接线随便接。你的驱动软件写的有点困难。

这个我倒是不怕，我就是怕线连错了，把屏幕搞坏了，没机会重试了。{:5_274:}

梁***

duro*** 发表于 2024-5-24 12:24
太专业了，看不懂😅。我就是想知道，不接应该不影响使用吧？它是输出引脚，我不需要它输出什么啊。就算是 ...

不接会显示不正常的，是用于调整LCD偏压的，前面的回帖有电路参考。

duro***

接个地和电源屏幕就能亮，其他线一律不接，屏幕中间一道线。

网***

LCD屏正常工作需要合适的偏置电压V0,根据LCD类型,有的需要负压,有的需要正压,通常利用外接电位器调节V0电压大小从而调节显示对比度.
LCD显示模块有的板载了负压产生电路,有的没有板载负压产生电路.
板载负压电路的屏,VEE脚向外输出负压,对比度调节电位器两端接VCC和VEE,抽头接V0;
没有板载负压电路的屏,需要外部负压产生电路把负压加到VEE脚,然后对比度调节电位器两端接VCC和VEE,抽头接V0;
判断LCD模块是否板载负压产生电路,有手册查手册,没手册的话,单独给显示模块VCC和GND供电,测量VEE脚和iGND之间电压,有负压输出的话,说明模块内置了负压电路.

xxkj***

这屏怎样？能发个实物图吗？

xxkj***

duro*** 发表于 2024-5-23 19:32

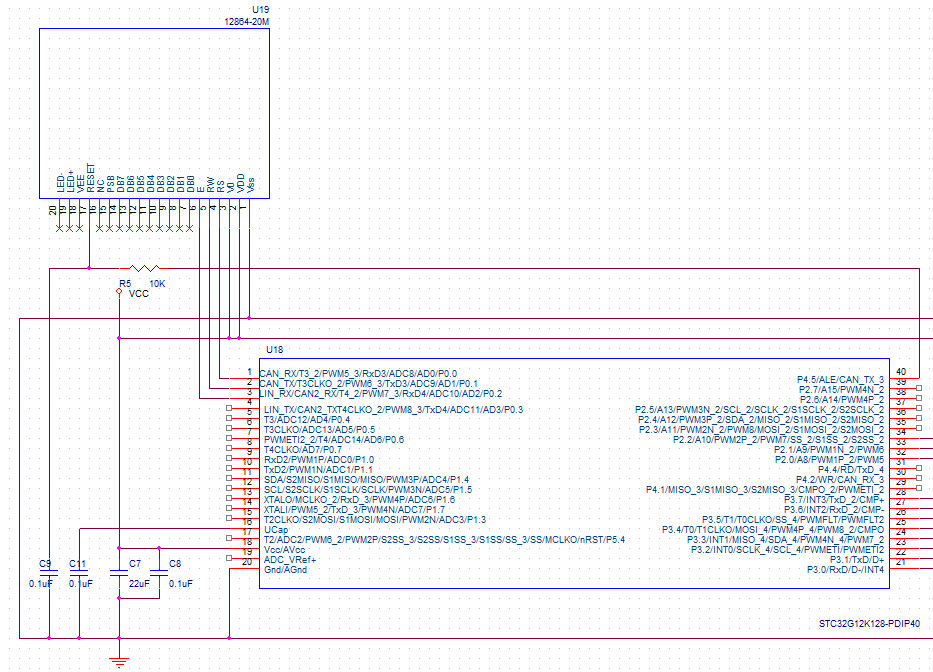

有可以看懂这幅图的吗？我看了还是不知道咋接。🥲

我手头的这款屏，这样接，调整电位器好像没有效果，所以干脆没接

xxkj***

这屏，应该是很古老的并口屏，我手头也有这款屏。显示效果一般。

duro***

晓*** 发表于 2024-5-23 21:32
有些基于ST7920的屏幕模块背面自带调节电位器，可以用你这种接法，如果不带电位器就按三楼的接法。 ...

我接上了，我没有电位器，又怕万一烧掉了，就用了一个10欧的电阻接在了v0上。上电后屏幕上只有一道横线。


其实只接两根线屏幕都能启动了，一个GND ,一个VCC，也是只显示一个横线。

duro***

最终的接法。不过很不幸。似乎不能用。屏幕只有一道线。

duro***

xxkj*** 发表于 2024-5-25 11:37
这屏怎样？能发个实物图吗？

不想折腾了，睡觉了。
