第二十五课 Flash模拟EEPROM


EEPROM的特点是可以随机访问和修改任何一个字节。
Flash属于广义的EEPROM，因为它也是电擦除的ROM。但是为了区别于一般的按字节为单位的擦写的EEPROM，我们都叫它Flash。FLASH如果数据不为0XFF，需要擦除之后才能写入。
通常，单片机里的Flash都用于存放运行代码，在运行过程中不能改；EEPROM是用来保存用户数据，运行过程中可以改变，比如我们在程序运行中需要保存密码等参数，就需要存在EEPROM里。

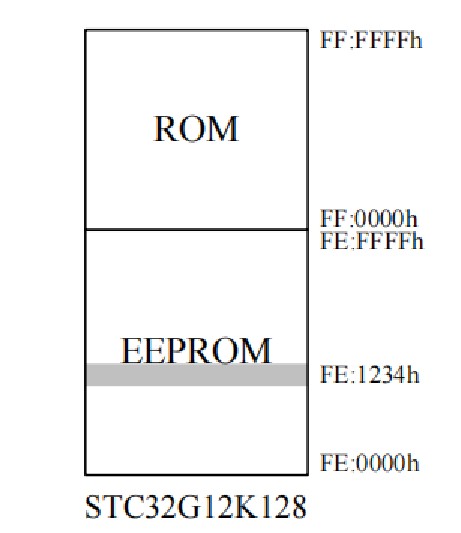

IAP（全称 In Application Programming，即应用编程），和 ISP （全称 In System Programming，即系统编程）可将内部的Flash用于EEPROM，但每次擦除是512kb  一个扇区。








不操作EEPROM时要禁止访问EEPROM  保证数据安全

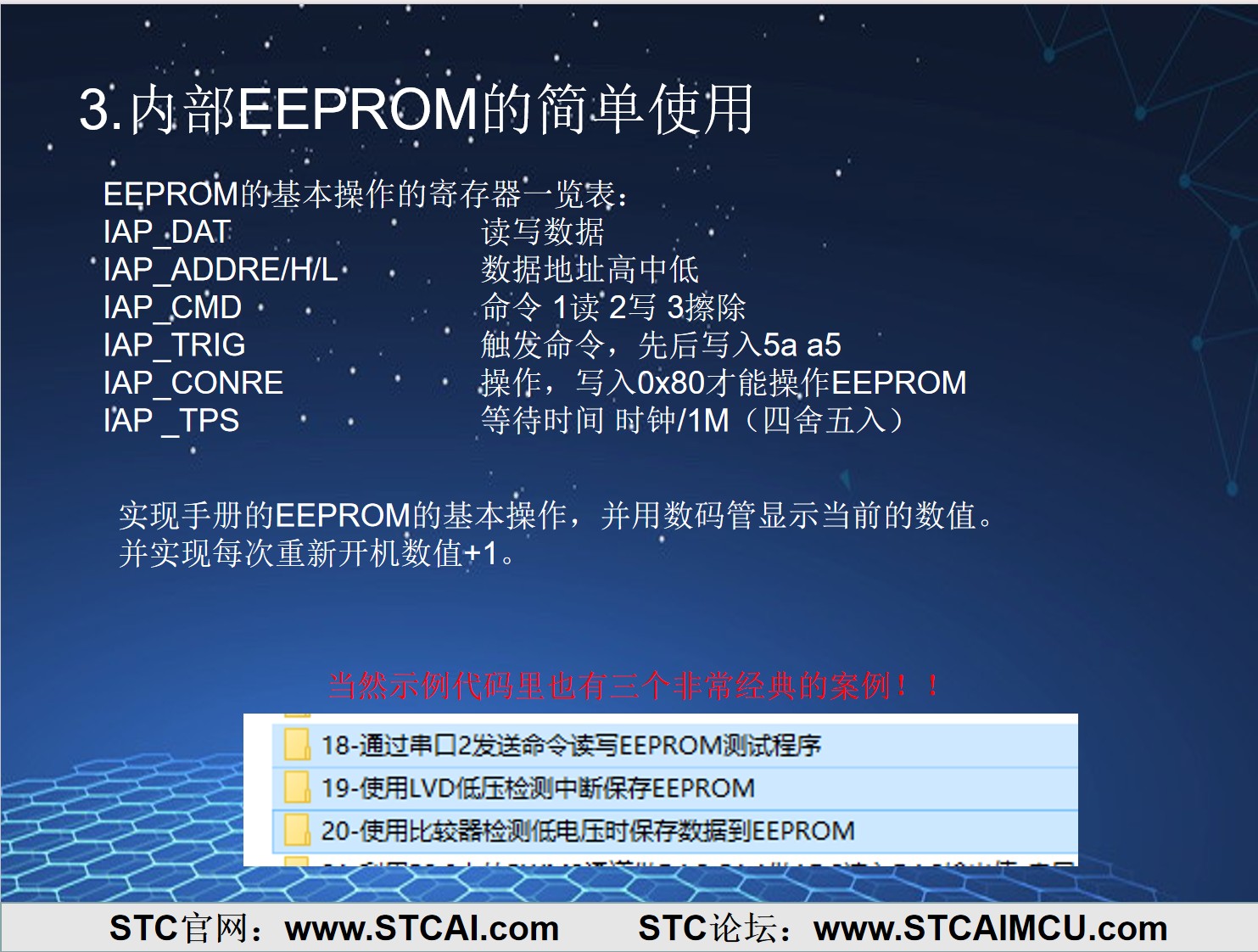

void DisableEEPROM(void)
{
    IAP_CONTR = 0;          //关闭 IAP 功能
    IAP_CMD = 0;            //清除命令寄存器
    IAP_TRIG = 0;           //清除触发寄存器
    IAP_ADDRE = 0xff;       //将地址设置到非 IAP 区域
    IAP_ADDRH = 0xff;       //将地址设置到非 IAP 区域
    IAP_ADDRL = 0xff;
}

读数据  32位地址 再通过5a和a5触发

char EEPROM_read_n(u32 EE_address)
{
        char dat;
    EA = 0;     //禁止中断

    IAP_CONTR = 0x80; //使能 IAP
    IAP_TPS = Tip_Delay; //设置擦除等待参数 24MHz
    IAP_CMD = 1;  //设置 IAP 读命令

        IAP_ADDRE = (u8)(EE_address >> 16); //送地址高字节（地址需要改变时才需重新送地址）
        IAP_ADDRH = (u8)(EE_address >> 8);  //送地址中字节（地址需要改变时才需重新送地址）
        IAP_ADDRL = (u8)EE_address;         //送地址低字节（地址需要改变时才需重新送地址）
        IAP_TRIG = 0x5a; //写触发命令(0x5a)
        IAP_TRIG = 0xa5; //写触发命令(0xa5)
        _nop_();   //由于STC32G是多级流水线的指令系统，触发命令后建议加4个NOP，保证IAP_DATA的数据完成准备
        _nop_();
        _nop_();
        _nop_();
        dat = IAP_DATA; //读 IAP 数据

    DisableEEPROM();
    EA = 1;     //重新允许中断
        return dat;
}

写入数据


void EEPROM_write_n(u32 EE_address,u8 dat)
{
    EA = 0;     //禁止中断

    IAP_CONTR = 0x80; //使能 IAP
    IAP_TPS = Tip_Delay; //设置擦除等待参数 24MHz
    IAP_CMD = 2;  //设置 IAP 写命令

        IAP_ADDRE = (u8)(EE_address >> 16); //送地址高字节（地址需要改变时才需重新送地址）
        IAP_ADDRH = (u8)(EE_address >> 8);  //送地址中字节（地址需要改变时才需重新送地址）
        IAP_ADDRL = (u8)EE_address;         //送地址低字节（地址需要改变时才需重新送地址）
        IAP_DATA = dat; //写 IAP 数据
        IAP_TRIG = 0x5a; //写触发命令(0x5a)
        IAP_TRIG = 0xa5; //写触发命令(0xa5)
        _nop_();   //由于STC32G是多级流水线的指令系统，触发命令后建议加4个NOP，保证IAP_DATA的数据完成准备
        _nop_();
        _nop_();
        _nop_();

    DisableEEPROM();
    EA = 1;     //重新允许中断
}

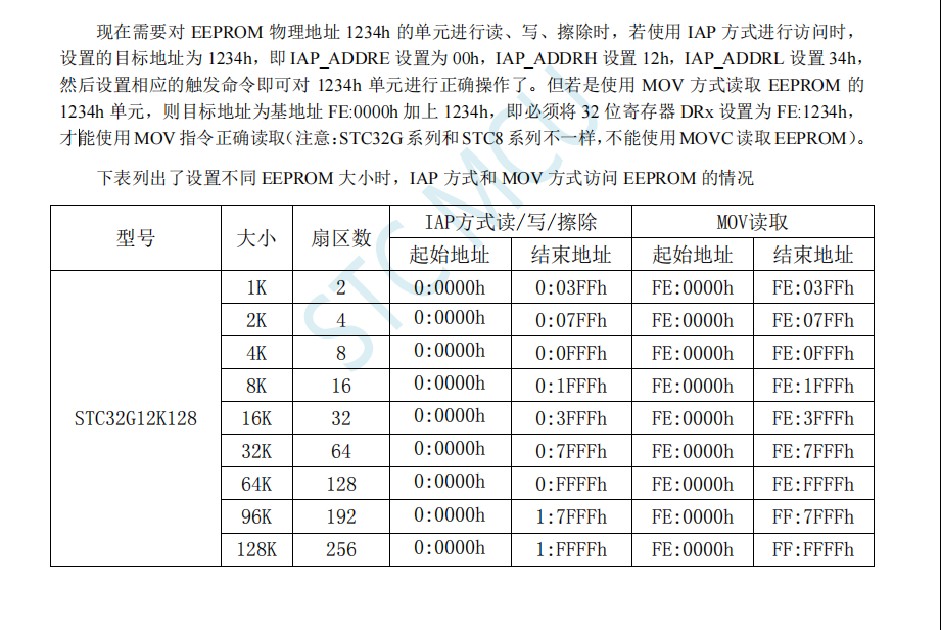

按照扇区擦除  地址位扇区起始地址

void EEPROM_SectorErase(u32 EE_address)
{
    EA = 0;     //禁止中断


    IAP_CONTR = 0x80; //使能 IAP
    IAP_TPS = Tip_Delay;     //设置擦除等待参数 24MHz
    IAP_CMD = 3;      //设置 IAP 擦除命令
    IAP_ADDRE = (u8)(EE_address >> 16); //送扇区地址高字节（地址需要改变时才需重新送地址）
    IAP_ADDRH = (u8)(EE_address >> 8);  //送扇区地址中字节（地址需要改变时才需重新送地址）
    IAP_ADDRL = (u8)EE_address;         //送扇区地址低字节（地址需要改变时才需重新送地址）
    IAP_TRIG = 0x5a; //写触发命令(0x5a)
    IAP_TRIG = 0xa5; //写触发命令(0xa5)
    _nop_();   //由于STC32G是多级流水线的指令系统，触发命令后建议加4个NOP，保证IAP_DATA的数据完成准备
    _nop_();
    _nop_();
    _nop_();
    DisableEEPROM();
    EA = 1;     //重新允许中断
}

Rain_Pe***

第二十六课 DS18b20温度读取

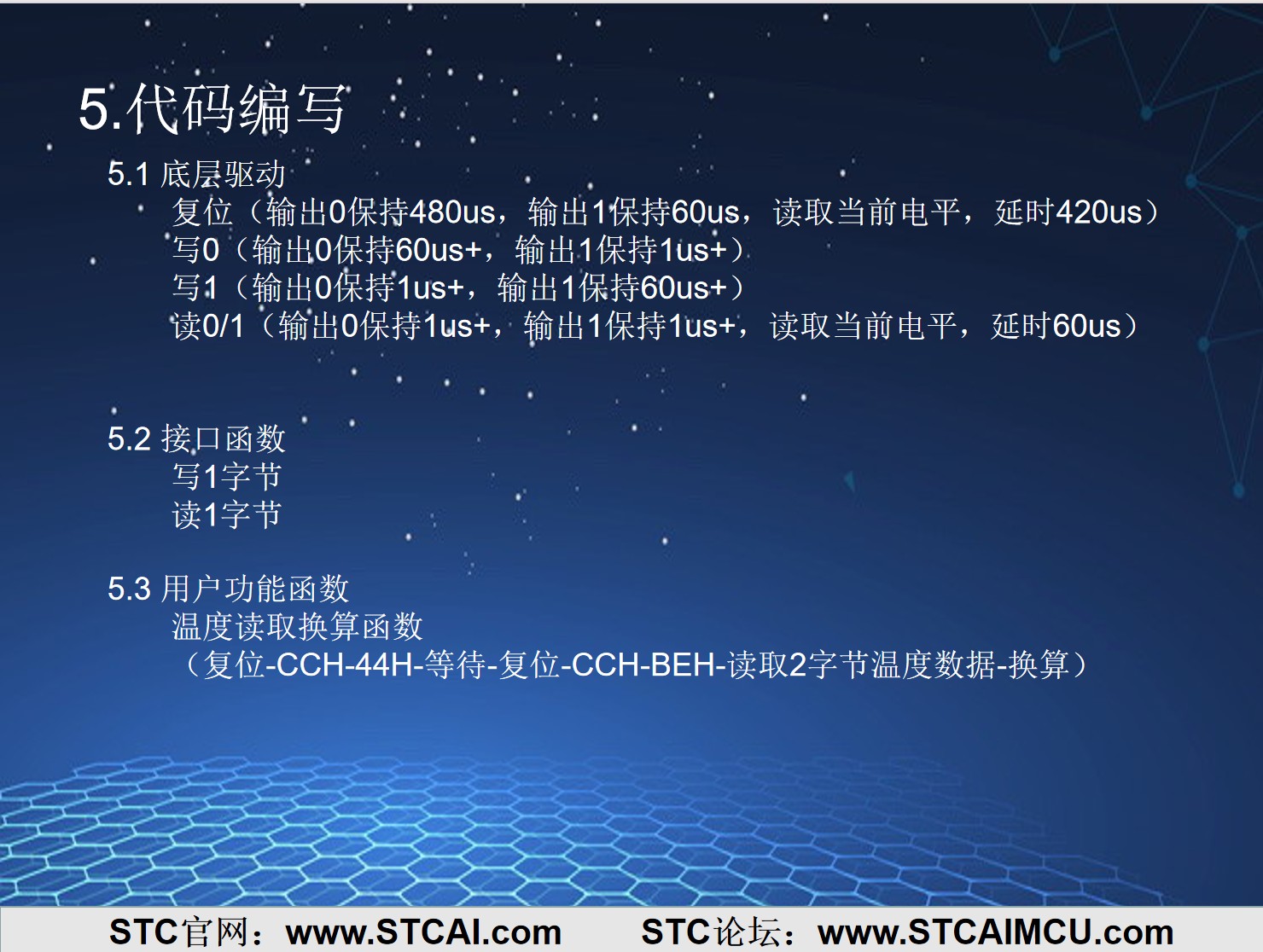

单总线连接模式，需要上拉，对于DS18b20，需要接若上拉电阻 4.7kΩ

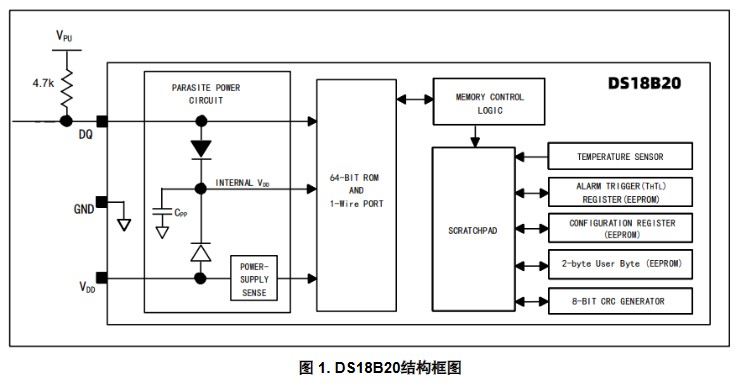

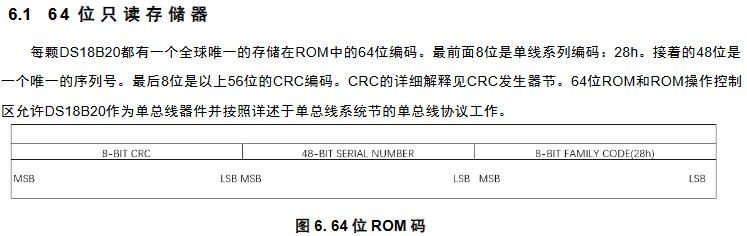

DS18B20的核心功能是它的直接数字温度传感器。温度传感器的精度为用户可编程的9，10，11或12位。温度分辨率分别为0.5℃、0.25℃、0.125℃和0.0625℃。芯片在上电状态下默认的精度为12位。



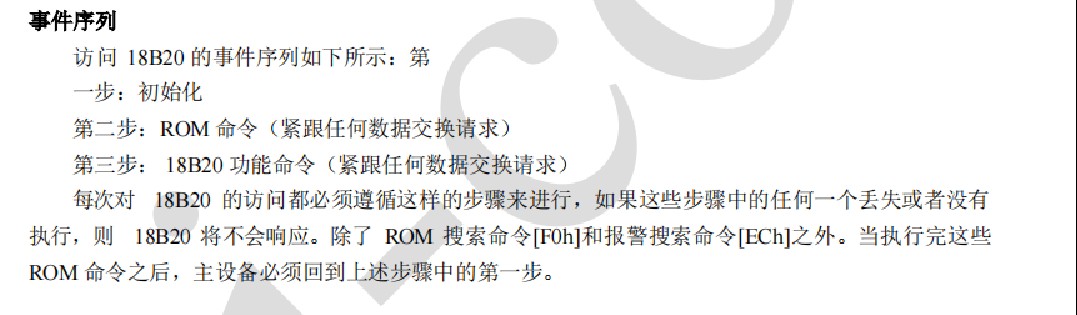

使用时操作步骤





void DS18b20_Reset(void)                //复位
{
        bit flag = 1;

        while( flag )
        {
                DQ = 0;                                //输出低电平
                Delay480us();
                DQ = 1;                                //输出高电平
                Delay60us();
                flag = DQ;                        //读取当前电平
                Delay480us();
        }
}

void DS18b20_Write_0(void)                //写逻辑0码
{
        DQ = 0;                                //输出低电平
        Delay60us();
        DQ = 1;                                //输出高电平
        Delay1us();
        Delay1us();
}

void DS18b20_Write_1(void)                //写逻辑1码
{
        DQ = 0;                                //输出低电平
        Delay1us();
        Delay1us();
        DQ = 1;                                //输出高电平
        Delay60us();
}


bit DS18b20_Read(void)                //读取电平
{
        bit state ;

        DQ = 0;                                //输出低电平
        Delay1us();
        Delay1us();
        DQ = 1;                                //输出低电平
        Delay1us();
        Delay1us();
        state = DQ;                        //读取当前电平

        Delay60us();

        return         state;
}
// 0XCC  = 1100 1100b & 0x01
void DS18b20_WriteByte(u8 dat)        //写一个字节
{
        u8 i;
        for( i=0;i<8;i++ )                //循环八次
        {
                if( dat & 0x01 )
                        DS18b20_Write_1();
                else
                        DS18b20_Write_0();
                dat >>=1;
        }
}
// 1000 0000
// x100 0000
// xx10 0000
u8 DS18b20_ReadByte(void)                //读取一个字节
{
        u8 i;
        u8 dat=0;
        for( i=0;i<8;i++ )                //循环八次
        {
                dat >>=1;

                if( DS18b20_Read() )        //如果读取到的是1，
                        dat |= 0x80;
        }
        return dat;
}

u16 DS18b20_ReadTemp(void)        //读取并且换算温度，并返回
{
        u8 TempH;
        u8 TempL;
        u16 temperture;

        DS18b20_Reset();                //1.复位
        DS18b20_WriteByte(0XCC);//2.跳过ROM指令
        DS18b20_WriteByte(0X44);//3.开始转化
        while(!DQ);                                //4.等待DQ变成高电平

        DS18b20_Reset();                //5.复位
        DS18b20_WriteByte(0XCC);//6.跳过ROM指令
        DS18b20_WriteByte(0XBE);//7.读取

        TempL = DS18b20_ReadByte();
        TempH = DS18b20_ReadByte();

        if( TempH & 0XF8 )                                                        //有1出现就是负数
        {
                MinusFlag = 1;                                                        //标志位负数
                temperture = ((TempH<<8) | TempL);                //将温度换算成16位
                temperture = (~temperture) +1;                         //按位取反+1
                temperture = temperture*10*0.0625;                //最终温度保留一位小数
        }
        else
        {
                MinusFlag = 0;                                                        //标志位正数
                temperture = ((TempH<<8) | TempL);                //将温度换算成16位
                temperture = temperture*10*0.0625;                //最终温度保留一位小数
        }
        Temp = temperture;
        return temperture;                                                        //保留一位小数的温度
}

Rain_Pe***

第二十七课 软件模拟SPI

SPI是串行外设接口（Serial Peripheral Interface）的缩写。SPI是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。

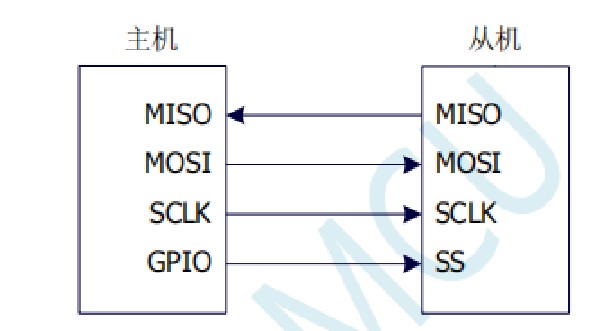

SPI总线包括4条逻辑线，定义如下：
●MISO：Master input slave output 主机输入，从机输出（数据来自从机）；
●MOSI：Master output slave input 主机输出，从机输入（数据来自主机）；
●SCLK ：Serial Clock 串行时钟信号，由主机产生发送给从机；
●SS：Slave Select 片选信号，由主机发送，以控制与哪个从机通信，通常是低电平有效信号。




传送数据依靠clock引脚改变引脚电压，提前将0或者1 高低电平写入MOSI或者MISO，通过改变SCLK电平，产生上升沿或者下降沿就可以传输数据给从机或者主机


W25X40CL


CS：低电平有效
DI/DO：数据输入输出端
WP:低电平写保护
HOLD:低电平时暂停
CLK：时钟信号



#define CS                 P22
#define MISO        P24
#define WP                P53
#define MOSI        P23
#define SCLK        P25


void SPI_Init(void)                                //初始化
{
        CS           = 1;                                        //不选中该器件
        MISO  = 1;                                        //
        WP          = 1;
        MOSI  = 1;
        SCLK  = 0;                                        //spi模式0，sclk初始化为低电平
}


void SPI_WriteByte(u8 dat)                //写入一个字节
{
        u8 i;
        for( i=0;i<8;i++ )
        {
                if( dat & 0x80 )
                        MOSI = 1;
                else
                        MOSI = 0;
                SCLK = 1;                                //下降沿
                SCLK = 0;
                dat <<=1;
        }
}


u8 SPI_ReadByte(void)                        //读取一个字节
{
        u8 i;
        u8 dat=0;

        for( i=0;i<8;i++ )
        {
                dat<<=1;

                SCLK = 1;
                if( MISO )                                //从机往主机发送数据的引脚
                        dat |= 1;
//                else
//                        dat |= 0;
                SCLK = 0;
        }

        return dat;
}

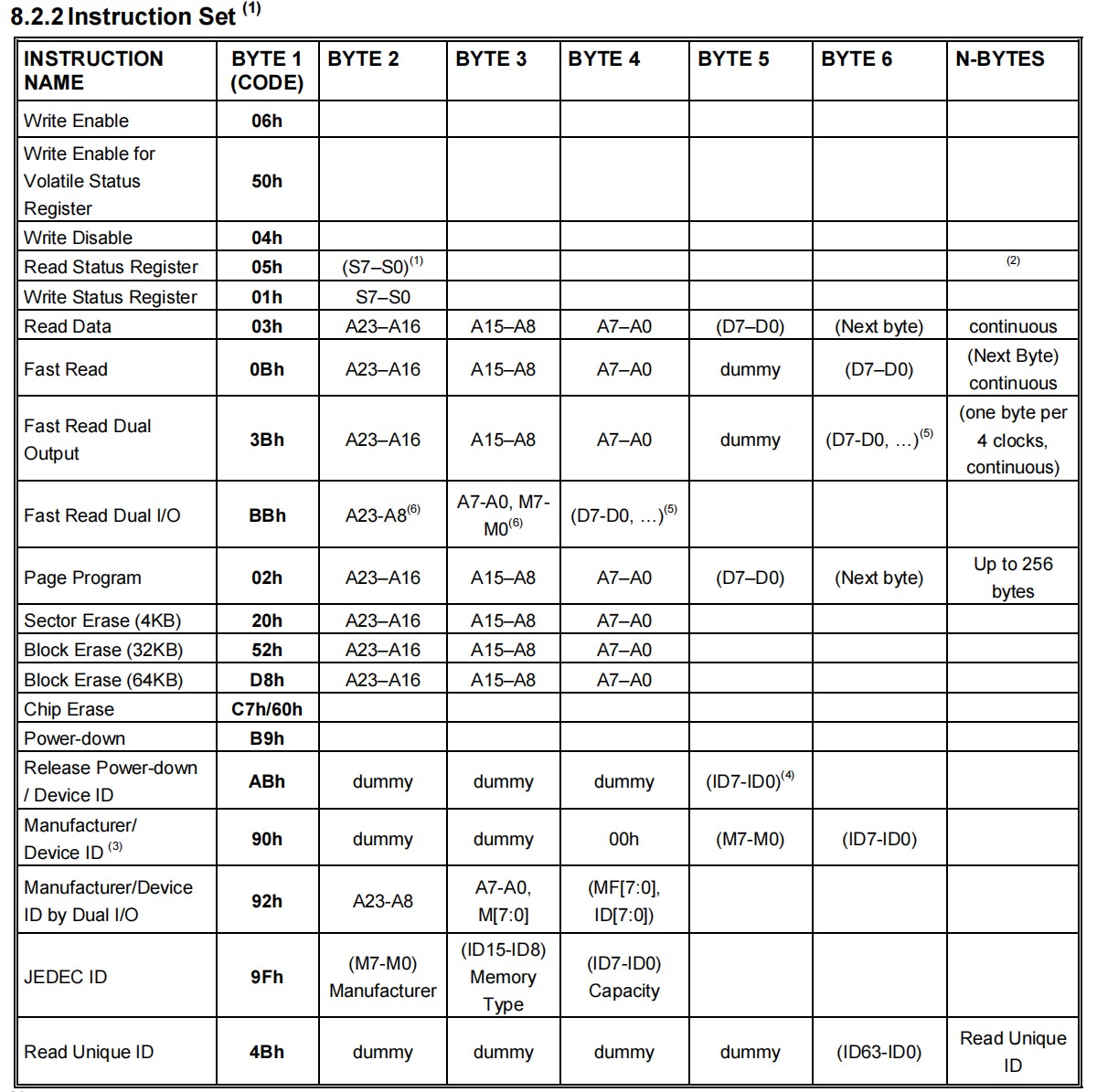

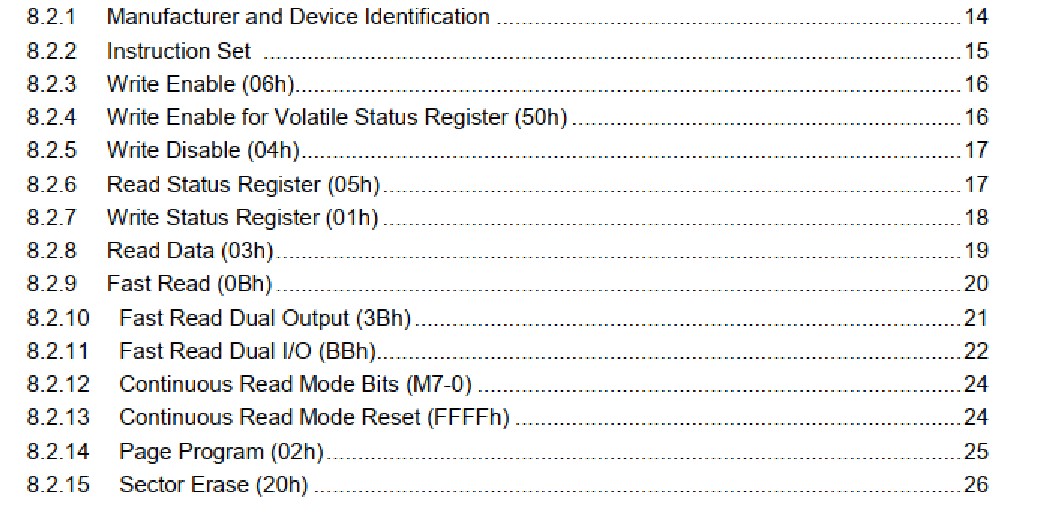

写使能               26h
写失能               04h
读取状态寄存器  05h
写入状态寄存器  01h
读取数据            03h
快速读取            0Bh
双输出快速读取  3Bh
页编程               02h
扇区擦除            20h
32KB块擦除        52h

Rain_Pe***

第二十八课 硬件SPI读写Flash芯片

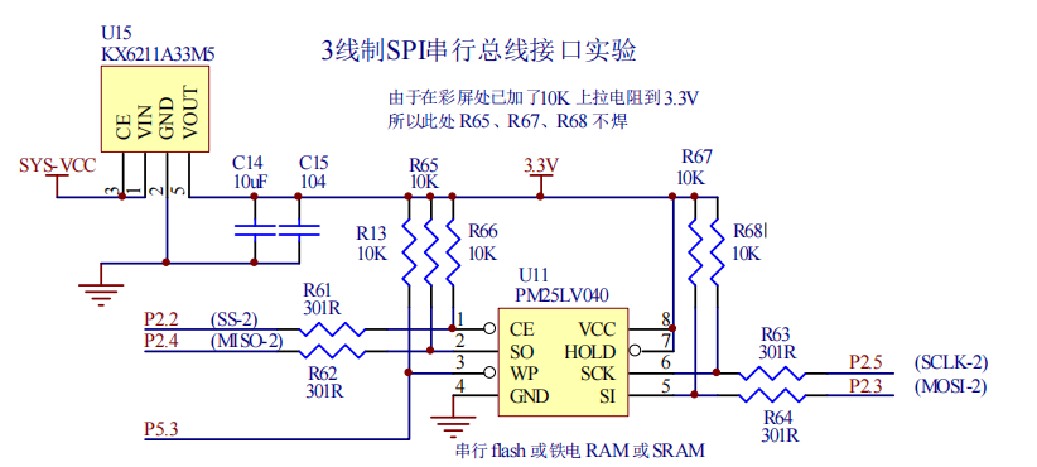

Flash芯片外接至P2.3和P2.5两个引脚

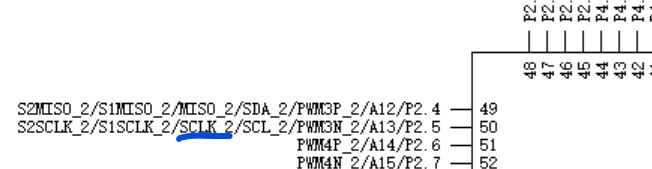

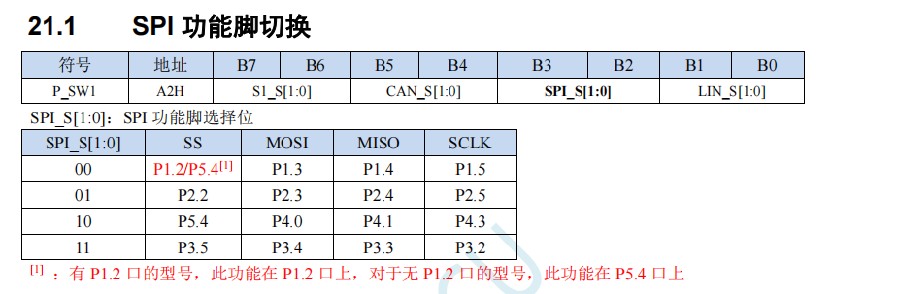

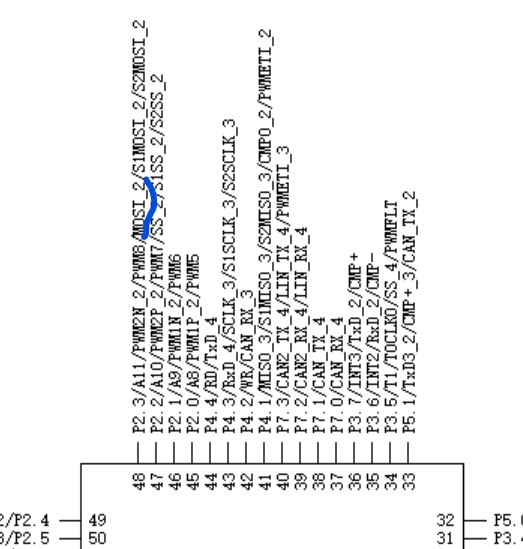

这两个引脚可以复用位P2.3 MOSI_2 和P2.5 SCLK_2。





void SPI_Init(void)                                //初始化
        {
                P_SW1 &= 0XF3;                //1111 0011                引脚选择
                P_SW1 |= 0X04;                //0000 0100

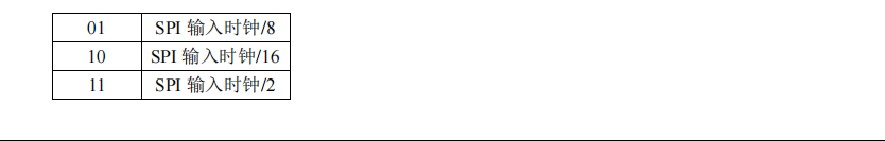

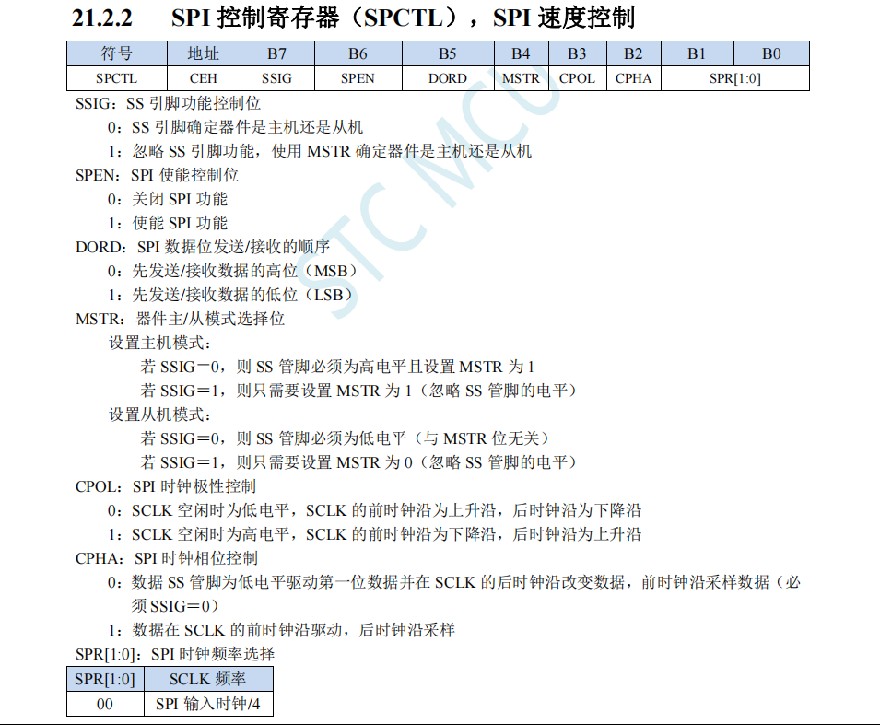

                SPCTL = 0X90;                //模式配置 SSIG = 1   MSTR = 1 设置主机模式
                SPCTL |= 0X40;      //CPOL = 1

                SCLK = 0;                        //y引脚初始化

                SPIF = 1;                        //清空标志位
                WCOL = 1;
        }





        void SPI_WriteByte(u8 dat)                //写入一个字节
        {
                SPDAT = dat;           // 发送数据
                while(SPIF == 0);    // 正在发送数据
                SPIF = 1;               // 清空标志位
                WCOL = 1;
        }


        u8 SPI_ReadByte(void)                        //读取一个字节
        {
                SPDAT = 0XFF;
                while(SPIF == 0);
                SPIF = 1;
                WCOL = 1;
                return SPDAT;
        }

Rain_Pe***

第二十九课 SPI读写Flash芯片






读取芯片的ID 为 12



u8 FLASH_CheckID(void)                                //读取ID
{
        u8 id;
        CS = 0;

        SPI_WriteByte(0XAB);                //写入读取id命令

        SPI_WriteByte(0X00);                //写入空命令
        SPI_WriteByte(0X00);                //写入空命令
        SPI_WriteByte(0X00);                //写入空命令

        id = SPI_ReadByte();                //读取命令

        CS = 1;
        return id;
}


当发送90时

SPI_WriteByte(0X90);                //写入读取id命令

SPI_WriteByte(0X00);                //写入空命令
SPI_WriteByte(0X00);                //写入空命令
SPI_WriteByte(0X00);                //写入空命令

MID = SPI_ReadByte();                //读取命令
ID = SPI_ReadByte();                //读取命令

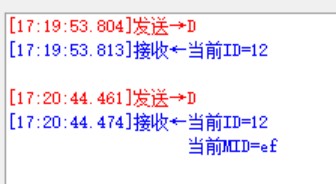

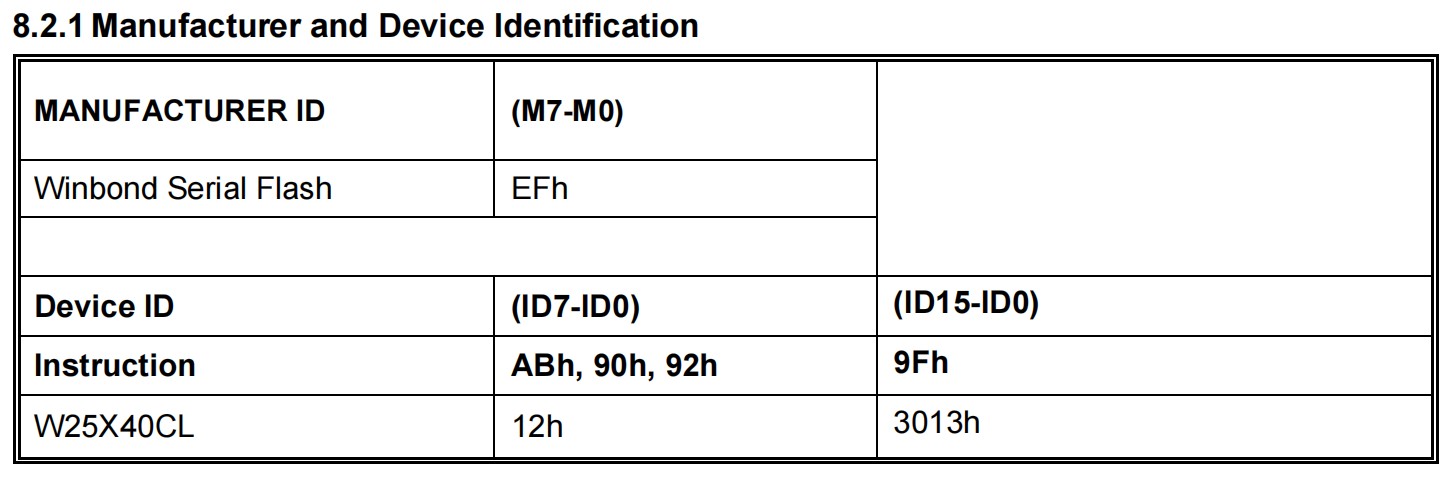

会首先返回制造商id即MID  EF
随后会发送ID 设备ID          12

u8 FLASH_CheckBusy(void)                //读取状态
{
        u8 state;
        CS = 0;
        SPI_WriteByte(0X05);                //写入读取状态命令
        state = SPI_ReadByte();                //读取命令
        CS = 1;
        return state;
}


void FLASH_WriteEnable(void)        //写能使
{
        while(FLASH_CheckBusy()>0);
        CS = 0;
        SPI_WriteByte(0X06);                //写入写使能命令
        CS = 1;
}

void FLASH_Erase(u32 addr)                //扇区擦除
{
        while(FLASH_CheckBusy()>0);
        FLASH_WriteEnable();

        CS = 0;
        SPI_WriteByte(0X20);                //写入扇区擦除

        SPI_WriteByte((u8)(addr>>16));                //写入地址最高位
        SPI_WriteByte((u8)(addr>>8));                //写入地址
        SPI_WriteByte((u8)(addr>>0));                //写入地址最第位

        CS = 1;
}


void FLASH_Read(u32 addr,u8 *buffr,u16 length)                //d扇区读取
{
        u16 i=0;
        while(FLASH_CheckBusy()>0);

        CS = 0;
        SPI_WriteByte(0X03);                //写入

        SPI_WriteByte((u8)(addr>>16));                //写入地址最高位
        SPI_WriteByte((u8)(addr>>8));                //写入地址
        SPI_WriteByte((u8)(addr>>0));                //写入地址最第位

        do
        {
                buffr = SPI_ReadByte();
                i++;
        }while(length--);

        CS = 1;
}

void FLASH_Write(u32 addr,u8 *buffr,u16 length)                //d扇区写入
{
        u16 i=0;
        if( length==0 )
                return ;
        while(FLASH_CheckBusy()>0);
        FLASH_WriteEnable();

        CS = 0;
        SPI_WriteByte(0X02);                //写入

        SPI_WriteByte((u8)(addr>>16));                //写入地址最高位
        SPI_WriteByte((u8)(addr>>8));                //写入地址
        SPI_WriteByte((u8)(addr>>0));                //写入地址最第位

        do
        {
                SPI_WriteByte(buffr);
                i++;
                if( addr&0xff==0 )
                        break;
        }while(length--);
        CS = 1;
}

Rain_Pe***

第三十课 软件模拟IIC

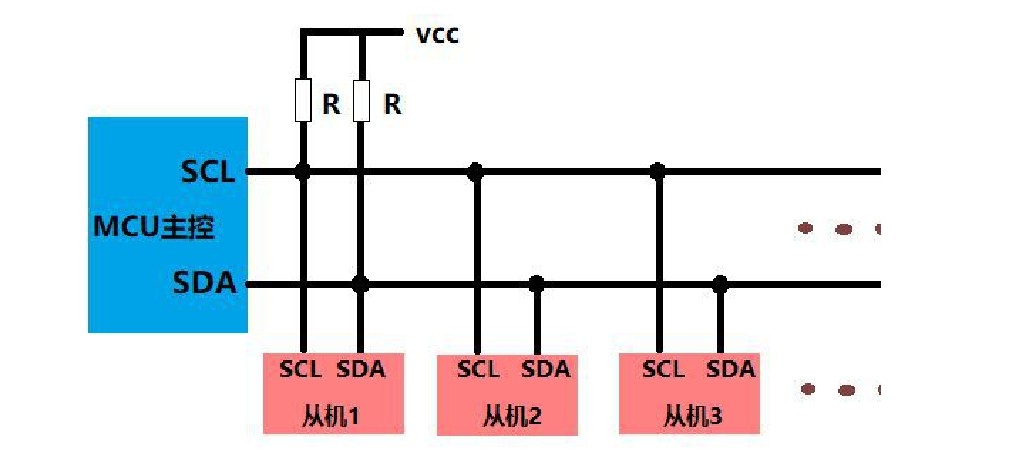

IIC总线简单来说就是一根线来控制时钟(SCL)和一个线来发送数据(SDA)。两个线按照一定的传输协议来进行传输数据。由于只有一根线来读写数据，也就意味着同一时间只能有一个发送设备。可以通过地址操作控制与那个iic设备进行通讯。

iic的两条通讯线都需要通过上拉电阻，使空闲电位处于高电位。
主机发送数据的信号控制模式

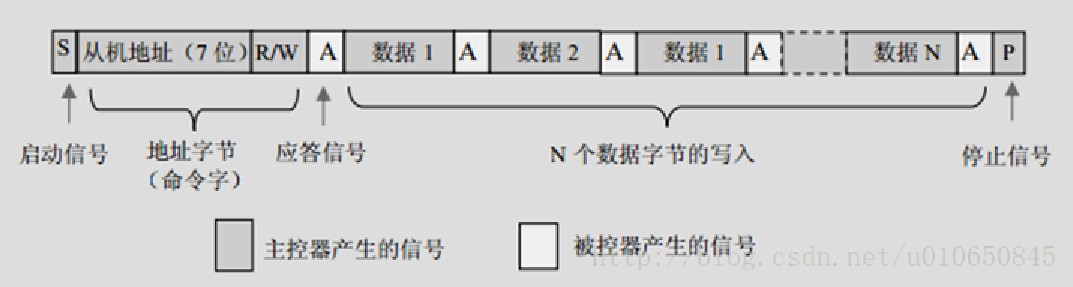

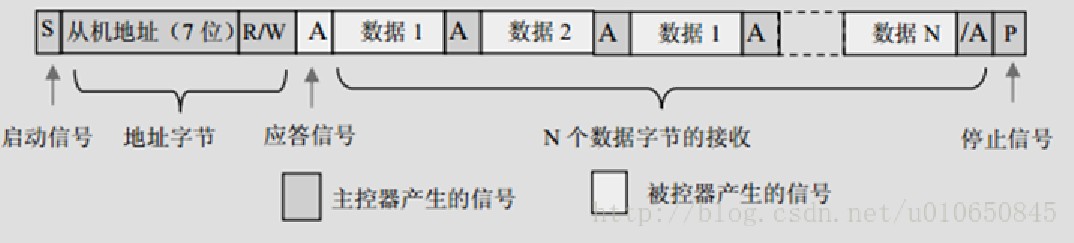

首先主设备给总线发送起始信号，和从机地址，随后从机应答，主机发送数据，从机应答。。。最后发送停止信号


主设备发送起始信号和从机地址，随后从机应答，并传送数据，主机应答，从机再次发送数据，。。。。最后是停止信号

iic的协议需要

1.启动信号




void IIC_START(void)        //IIC开始
{
        SCL = 1;
        SDA        = 1;
        IIC_DELAY();
        SDA        = 0;
        IIC_DELAY();
        SCL = 0;
        IIC_DELAY();
}

2.等待从机应答信号



void IIC_WAITACK(void)        //等到从机ACK
{
        SDA        = 1;
        IIC_DELAY();
        SCL = 1;
        IIC_DELAY();
        ack = SDA;
        IIC_DELAY();
        SCL = 0;
        IIC_DELAY();
}

等待iic从机设备将SDA数据引脚电位拉低

3.终止信号




void IIC_STOP(void)                //IIC结束
{
        SCL = 0;
        SDA        = 0;
        IIC_DELAY();
        SCL = 1;
        IIC_DELAY();
        SDA        = 1;
        IIC_DELAY();
}

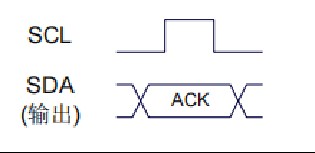

4.主机发送ACK信号



主机将SDA引脚拉低

void IIC_SENDACK(void)        //发送ACK
{
        SDA        = 0;
        IIC_DELAY();
        SCL = 1;
        IIC_DELAY();
        SCL = 0;
        IIC_DELAY();
}


5.主机发送NO_ACK信号

void IIC_SENDNACK(void)        //发送NACK
{
        SDA        = 1;
        IIC_DELAY();
        SCL = 1;
        IIC_DELAY();
        SCL = 0;
        IIC_DELAY();
}


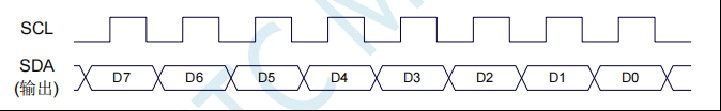

6.发送一个字节



void IIC_SENDBYTE(u8 dat)        //发送一个字节
{
        u8 i=8;
        do
        {
                if( dat& 0x80 )
                        SDA        = 1;
                else
                        SDA        = 0;
                IIC_DELAY();
                dat<<=1;
                SCL = 1;
                IIC_DELAY();
                SCL = 0;
                IIC_DELAY();
        }
        while(--i);
}

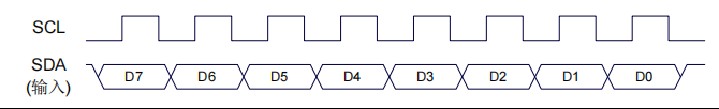

7.读取一个字节




u8 IIC_READBYTE(void)        //读取一个字节
{
        u8 i=8,dat=0;
        SDA        = 1;
        do
        {
                SCL = 1;
                IIC_DELAY();
                dat<<=1;
                if( SDA )
                        dat |= 1;
                SCL = 0;
                IIC_DELAY();
        }
        while(--i);

        return dat;
}

lks***

Rain_Pe*** 发表于 2024-5-26 15:38
第三十课 软件模拟IIC

您好，IIC 的速度可以多快有没有测试过呢？

Rain_Pe***

lks*** 发表于 2025-6-3 16:46
您好，IIC 的速度可以多快有没有测试过呢？

IIC总线：半双工，只有2根线。数据线和时钟线。

工作速度分为3种版本：

S(标准模式)：100Kbps，即 100/8 = 12.5KB/s

F(快速模式)：400Kbps，即400/8 = 50KB/s

HS(高速模式)：3.4Mbps，即3.4M/8 = 435KB/s

超高速模式：5Mbit/s，即5M/8 = 525KB/s

如果想用快速，比如彩屏刷新，建议采用spi协议，那个速率快，且跟单片机频率有一定相关性

lks***

Rain_Pe*** 发表于 2025-6-3 20:09
IIC总线：半双工，只有2根线。数据线和时钟线。

工作速度分为3种版本：

这个是标准IIC的速度啊，软件模拟，用通用io肯定要慢很多，之前驱动屏幕老是花屏（也有可能是我没做电磁屏蔽），

Rain_Pe***

lks*** 发表于 2025-6-4 08:20
这个是标准IIC的速度啊，软件模拟，用通用io肯定要慢很多，之前驱动屏幕老是花屏（也有可能是我没做电磁 ...

iic通讯主要看时序，速度受时钟频率影响，如果是花屏，可以采用硬件iic试试，有可能是频率与数据处理不到位，如果强磁环境，或者线很长，做一下电磁屏蔽，或者了解一下can总线，我也是小白，仅供参考哈
