跟冲哥学习STC32G128K芯片打卡

Rain_Pe***

第十八课  ADC采集电源电压和ADC按键

目的：检测电源电压
CHIPID7  内部1.19V参考电压
CHIPID8  内部1.19V参考电压

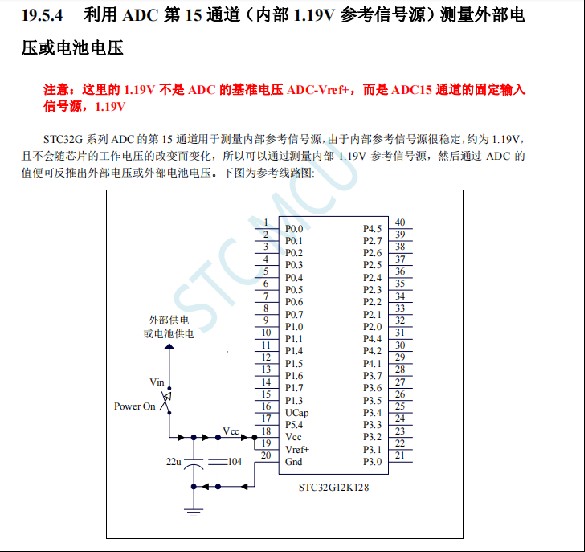

ADC的第15通道会形成固定的1.19V，采集ADC时，会将1.19V转换为参考值  比如2048，此时可以根据这个反推Vref参考电压
2048 = 1.19/Vref*4096  ===>  Vref = 1.19/0.5 = 2.38V

ADC按键的原理是，读取ADC的值，判断ADC值，不同的按键会又不同的ADC值，进而判断那个键按下。

Rain_Pe***

第十九课 NTC温度采集

1. NTC原理

NTC（Negative Temperature Coefficient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷，可制成具有负温度系数（NTC）的热敏电阻。其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化。现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料。
检测电阻就可以获取当前温度

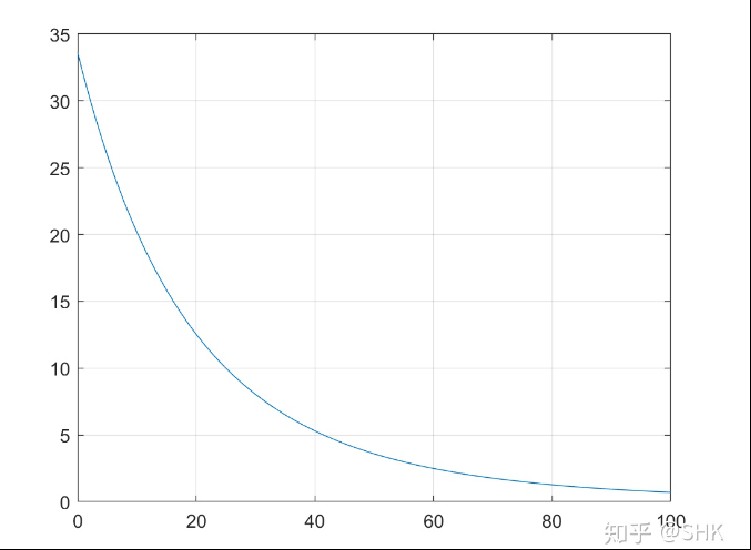

横坐标温度，纵坐标电阻

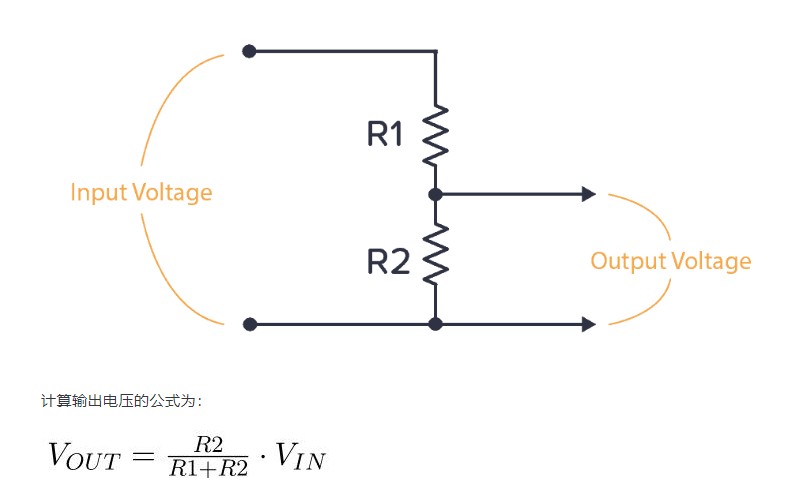

Vout可以根据ADC值测得
那么NTC的电阻R2 = Vout*R1/（Vin-Vout）
再根据R2~温度 反推出来温度。

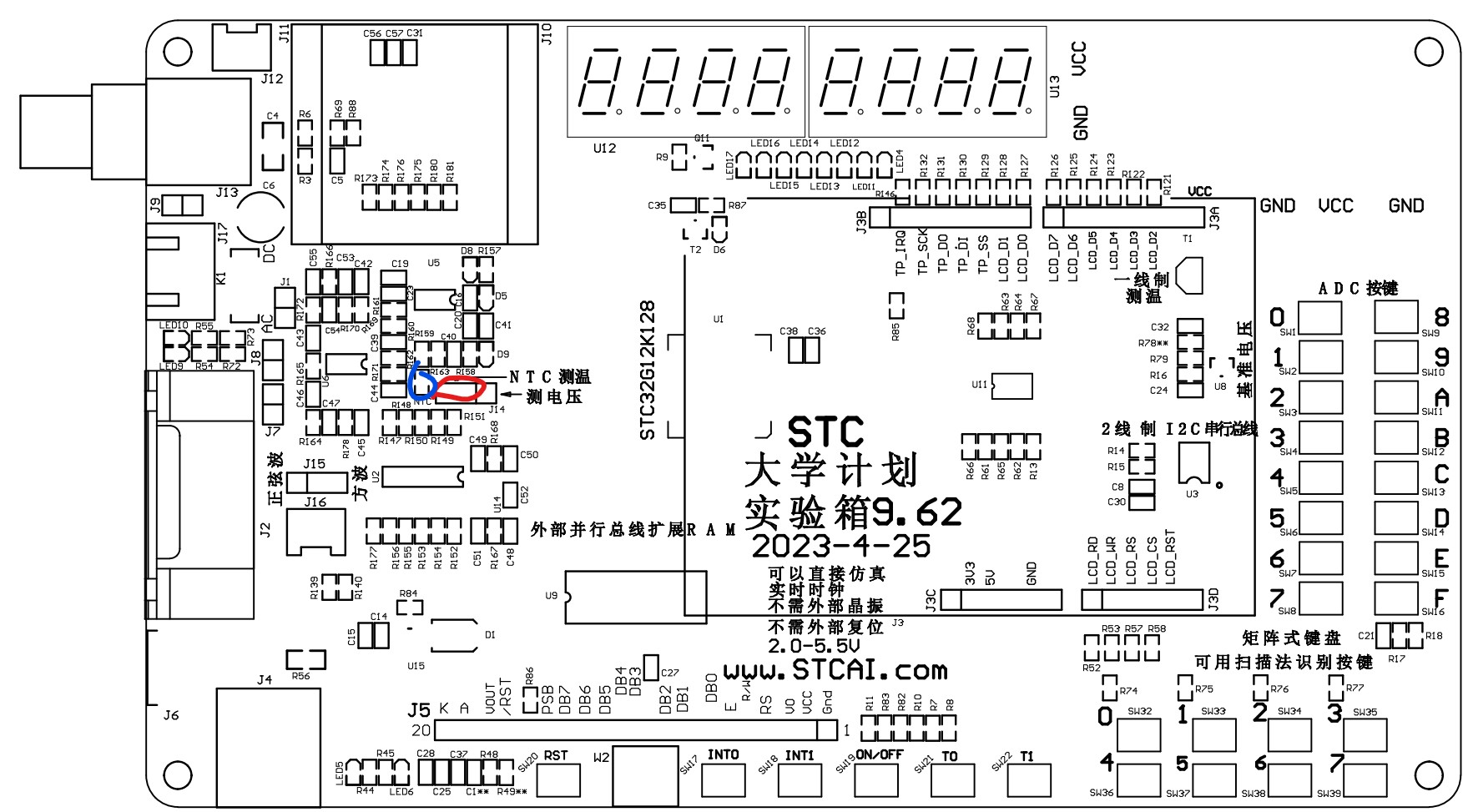

跳线帽链接红色圆圈中左边两个阵脚，就可以使用NTC测温了，通过手触摸蓝色NTC电阻，就可以改变温度数值，检测对错

Rain_Pe***

第二十课 串口通信

1. 串口通信是将两个设备通过一定的协议进行信息交换。

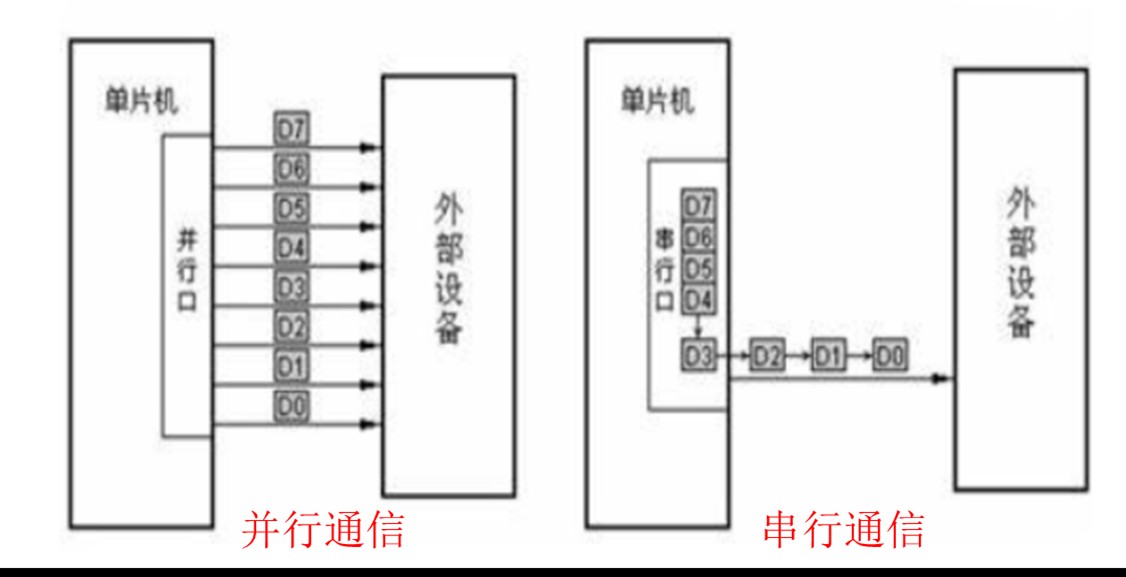

并行通信和串行通信：每次发送一位数据的称为串行通信，多位一起传输的称为并行通信。
串口通信(Serial Communication)， 是指外设和计算机间，通过数据信号线 、地线、控制线等，按位进行传输数据的一种通讯方式。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。

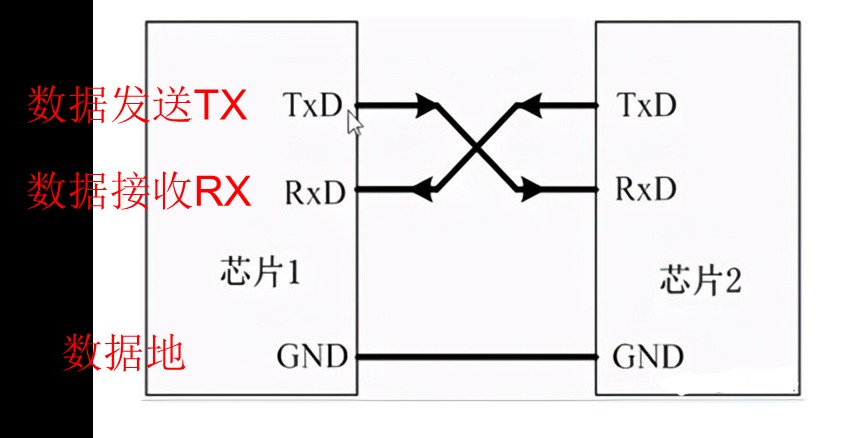

接线方式：



接受时钟和发送时钟不一定相同，只要相近就可以的属于异步通讯。接收时钟与发送进钟严格同步，通常要有同步时钟。

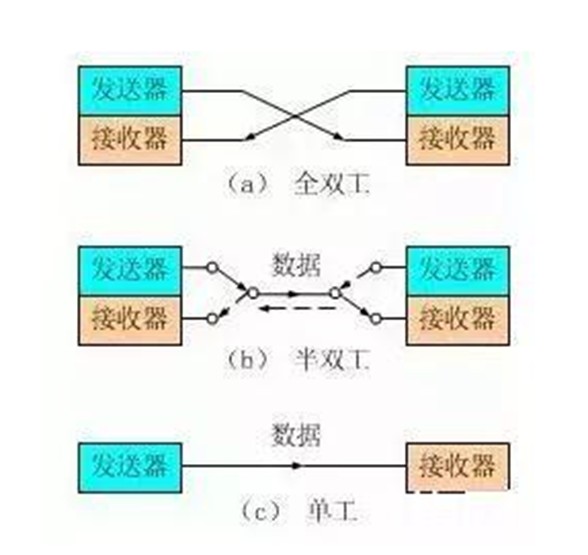

全双工 半双工和单工的区别，根据用的几条线，单工是单向发送，只能发不能回。



波特率 表明每秒钟可以发送的数据 例如9600波特率，表示每秒可以发送9600位数据。

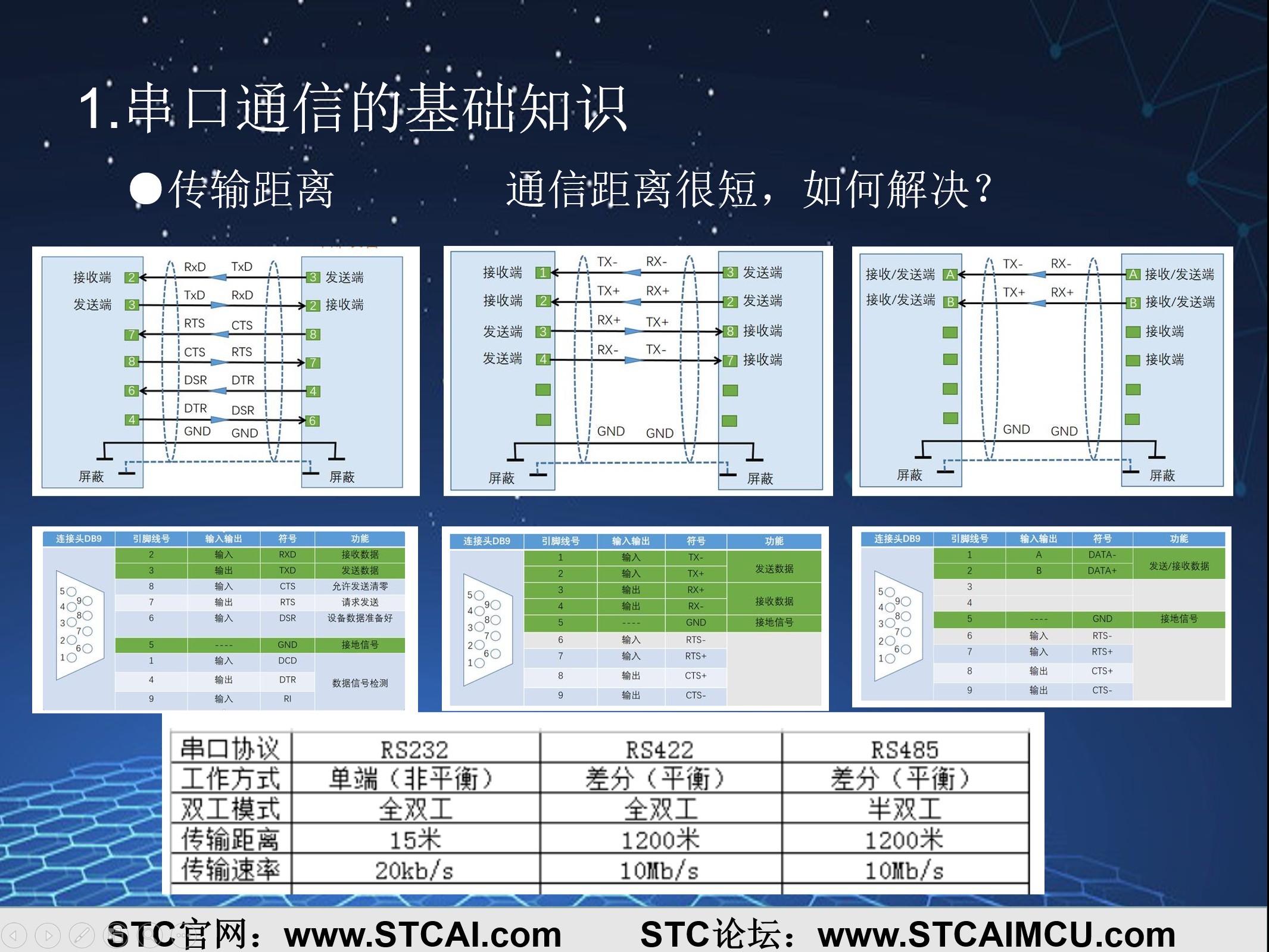

串口通讯的距离比较短，一般解决方法为添加专用芯片



应用：通过串口转以太网，WIFI，蓝牙，zigbee等可以做成路由器，网络插座，智能手环等设备。

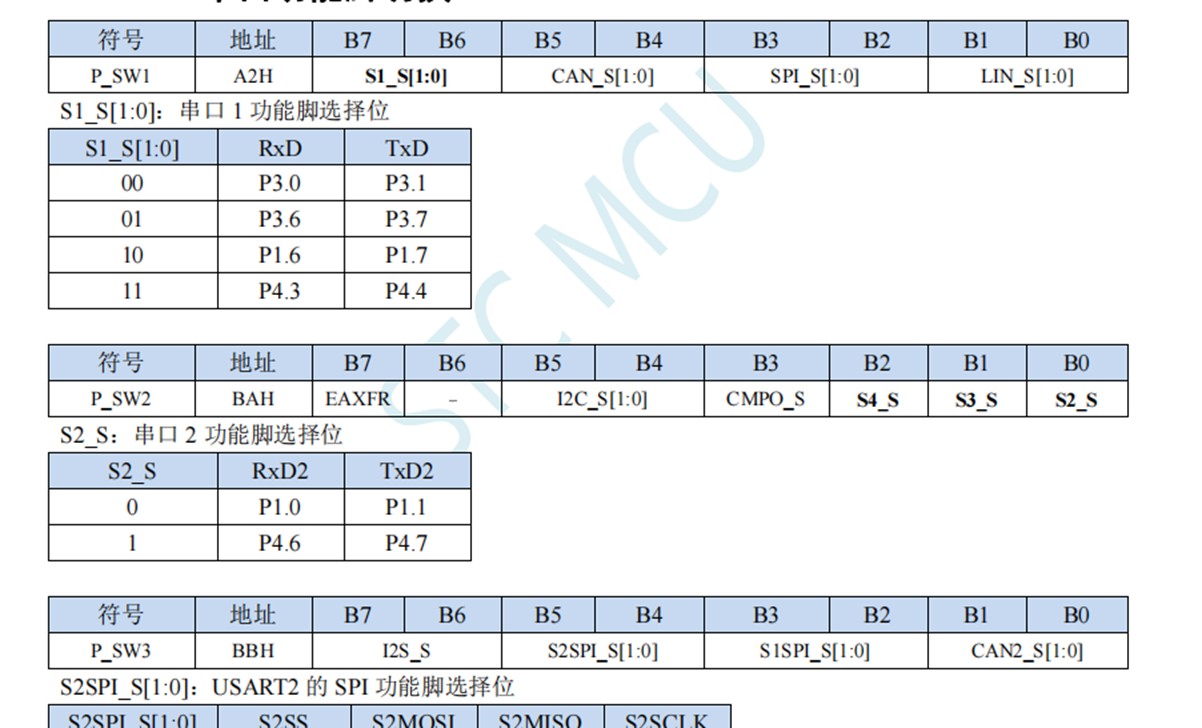

2. STC32的串口引脚



手册是需要熟练掌握的信息！

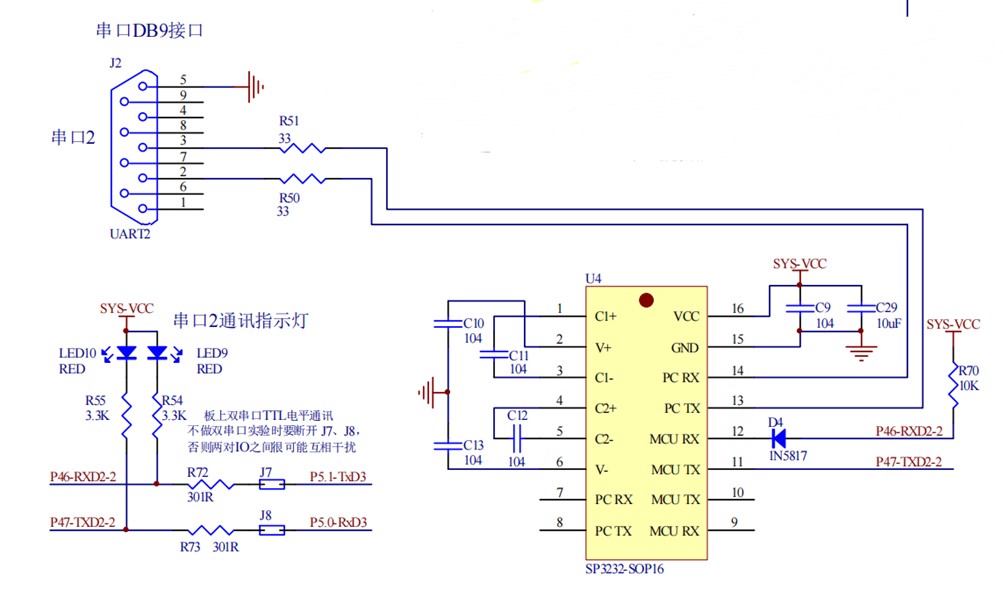

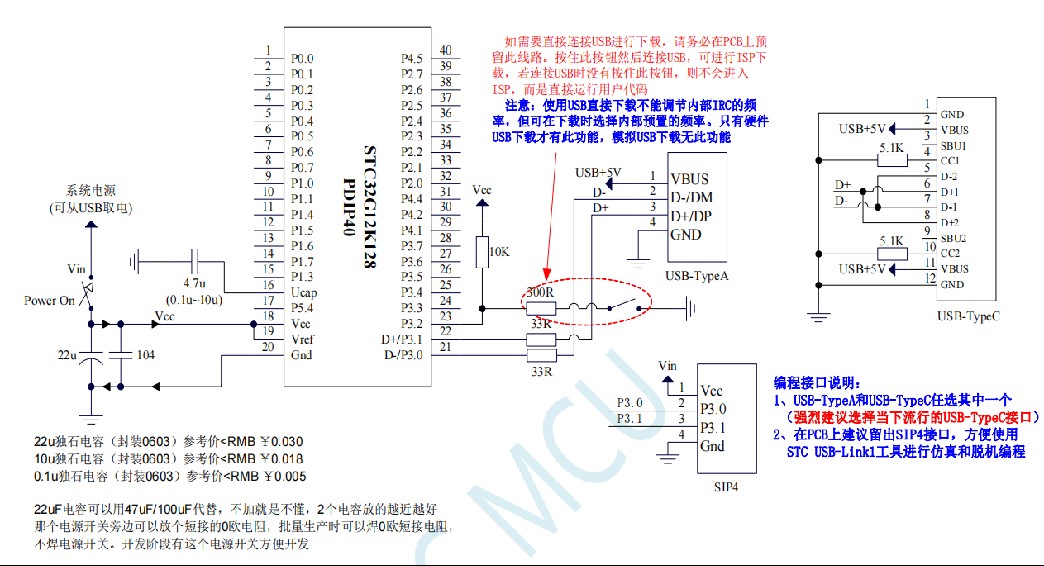

实验箱中电路图：

Rain_Pe***

哈哈哈，好事发生，给自己放个假
准备回归工作生活，再琢磨琢磨串口通信问题。

Rain_Pe***

Rain_Pe*** 发表于 2024-4-25 17:39
第四课 新建工程并点亮LED灯

上节课未吃透所遇问题

有点难度，现在都没调试完，怎么自动上电下载程序

电子爱***

学习

Rain_Pe***

第二十一课  串口应用
串口2的启用方法


void Usart2_Init(void)
{
        P_SW2 = 0X80;

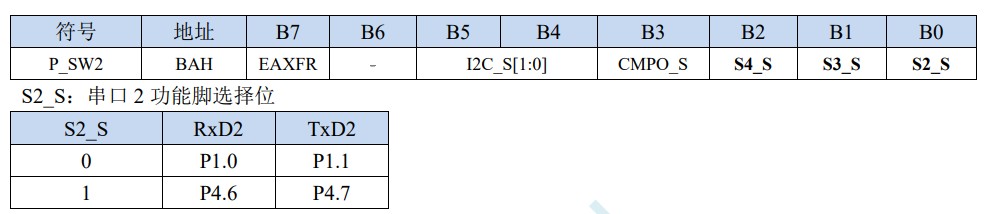

        P_SW2 |= 0X01;                        //将串口2 的引脚切换到P46 P47   0X00  P10 P11

        S2CFG = 0X01;

        S2CON = 0X50;
        T2L = BRT;
        T2H = BRT>>8;
        T2x12 = 1;
        T2R = 1;

        wptr = 0x00;
        rptr = 0x00;
        busy = 0;
}


void Usart_Isr() interrupt 8
{
        if( S2TI )
        {
                S2TI = 0;
                busy = 0;
        }
        if( S2RI )
        {
                S2RI = 0;
                buffer[wptr++] = S2BUF;
                wptr &= 0X0F;
        }
}

void Usart2_Send(char dat)
{
        while(busy);
        busy = 1;
        S2BUF = dat;
}

void Usart2_SendStr(char *p)
{
        while(*p)
        {
                Usart2_Send(*p++);
        }
}
其中S2BUF 为寄存器地址，可以用于读取和写入

Rain_Pe***

第二十二课 CDC串口通信



无需USB转TTL工具！P30和P31连接电脑D-和D+



STC32G128K支持自动烧录

具体方法之前探索过，流程如下

1)下载.lib库和头文件
2)新建工程，加载lib库文件
3)调用头文件并初始化USB功能
4)设置工程参数，编译选项等
5)首次下载手动进入HID下载模式下载
6)下载完成等待生成CDC串口号，设置ISP软件参数

执行完如上步骤，再也不需要手动进下载模式了，只要ISP软件点一下下载程序就可以自动烧录。

Rain_Pe***

第二十三课 看门狗

复位的主要作用是把单片机内部的特殊功能寄存器置于初始状态，使单片机硬件、软件从一个确定的、唯一的起点开始工作。




看门狗是一个计数器，它的基本功能是在软件问题和程序跑偏后重启系统。看门狗正常工作时会自动计数，程序进程会定时将其归零。如果系统在某个地方卡住了或者跑了，定时器就会溢出，是系统强制复位。
检测bug和意外
软件的可靠性一直是一个关键问题。任何使用软件的人都可能遇到电脑死机或程序失控的问题，这种问题在嵌入式系统中也存在。由于单片机抗干扰能力有限，在工业现场仪器仪表中，经常因电压不稳和电弧干扰而死机。在水表、电表无人值守的情况下，系统因干扰无法重启。为了保证系统在受到干扰后能自动恢复正常，看门狗定时器的使用是非常有价值的。

提高单片机运行可靠性

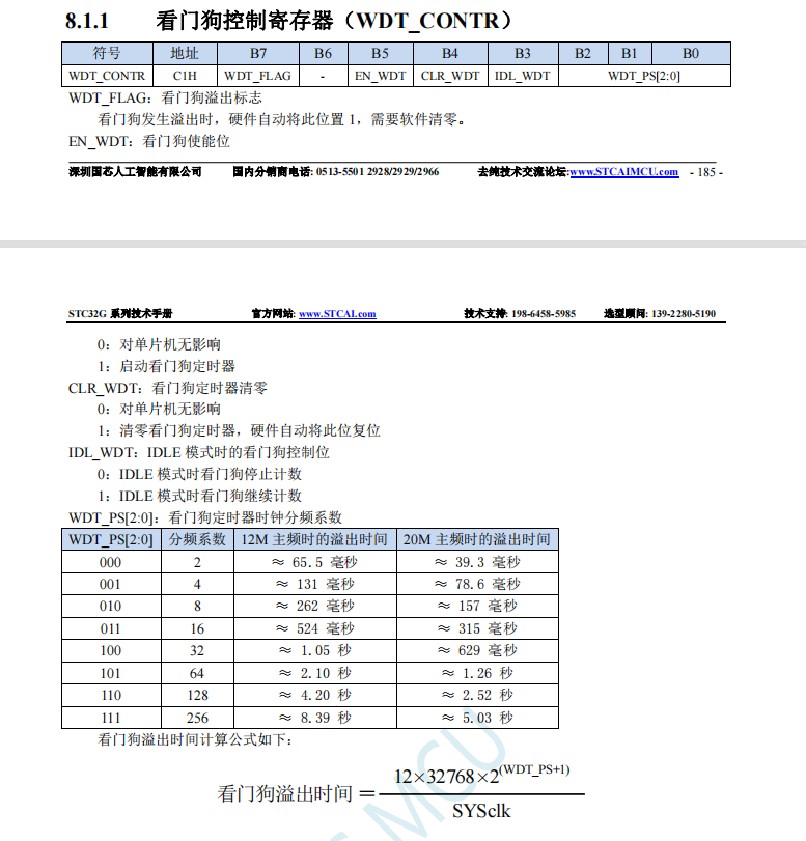

WDT_CONTR寄存器操作看门狗





CLR_WDT = 1表示喂狗

Rain_Pe***

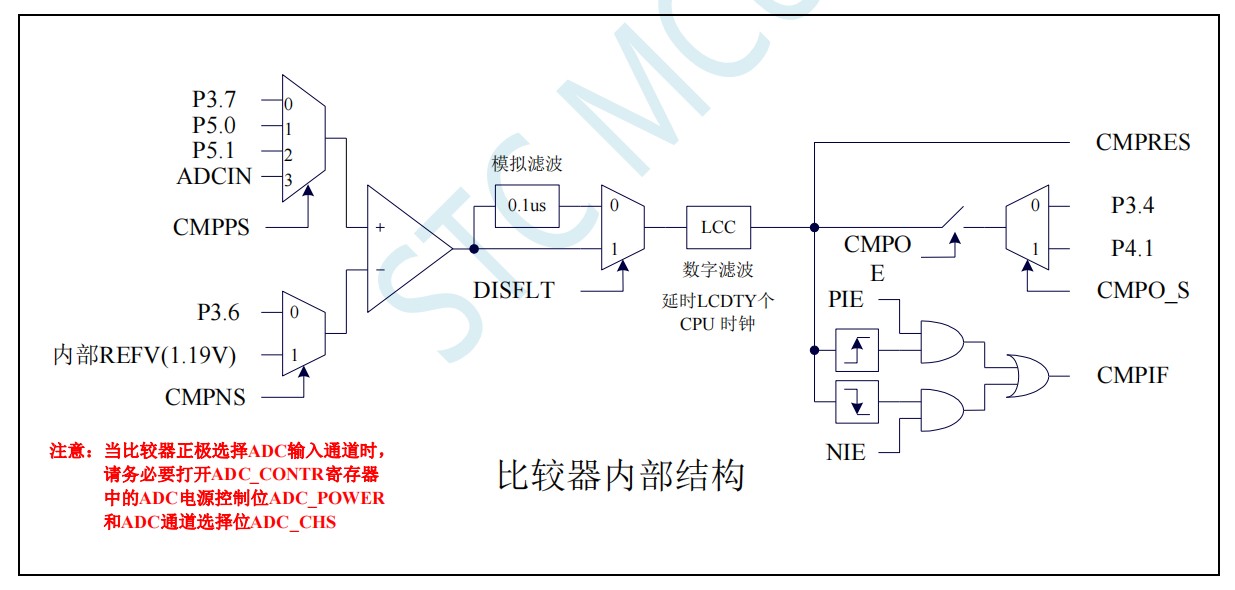

第二十四课 比较器







void CMP_Init(void)
{

    CMPEXCFG = 0x00;
    CMPEXCFG |= 0xc0;                           //比较器DC迟滞输入选择，0:0mV; 0x40:10mV; 0x80:20mV; 0xc0:30mV

//  CMPEXCFG &= ~0x04;                          //P3.6为CMP-输入脚
    CMPEXCFG |= 0x04;                           //内部1.19V参考电压为CMP-输入脚

    CMPEXCFG &= ~0x03;                          //P3.7为CMP+输入脚
//  CMPEXCFG |= 0x01;                           //P5.0为CMP+输入脚
//  CMPEXCFG |= 0x02;                           //P5.1为CMP+输入脚
    CMPEXCFG |= 0x03;                           //ADC输入脚为CMP+输入脚


    CMPCR2 = 0x00;
    INVCMPO = 0;                                //比较器正向输出
//  INVCMPO = 1;                                //比较器反向输出
    DISFLT = 0;                                 //使能0.1us滤波
//  DISFLT = 1;                                 //禁止0.1us滤波
//  CMPCR2 &= ~0x3f;                            //比较器结果直接输出
    CMPCR2 |= 0x10;                             //比较器结果经过16个去抖时钟后输出

    CMPCR1 = 0x00;
//  PIE = 0;                                    //禁止比较器上升沿中断
    PIE = 1;                                    //使能比较器上升沿中断
//  NIE = 0;                                    //禁止比较器下降沿中断
    NIE = 1;                                    //使能比较器下降沿中断

//  CMPOE = 0;                                  //禁止比较器输出
    CMPOE = 1;                                  //使能比较器输出

    CMPO_S = 0;                                 //选择P3.4作为比较器输出脚
//  CMPO_S = 1;                                 //选择P4.1作为比较器输出脚
    CMPEN = 1;                                  //使能比较器模块
}

sbit LED0 = LED_DATA^0;        # LED0引脚的定义


void CMP_Isr() interrupt 21
{
    CMPIF = 0;                        //清中断标志
        if( CMPRES )                                          //等于1 正端电压大于负端
        {

        }
        else
        {

        }
    LED0 = CMPRES;                     //中断方式读取比较器比较结果
}
