100%直插风格的 8H/32G最小系统板

duro*** · 发表于 2024-5-22 23:06:07

神*** 发表于 2024-4-13 22:51

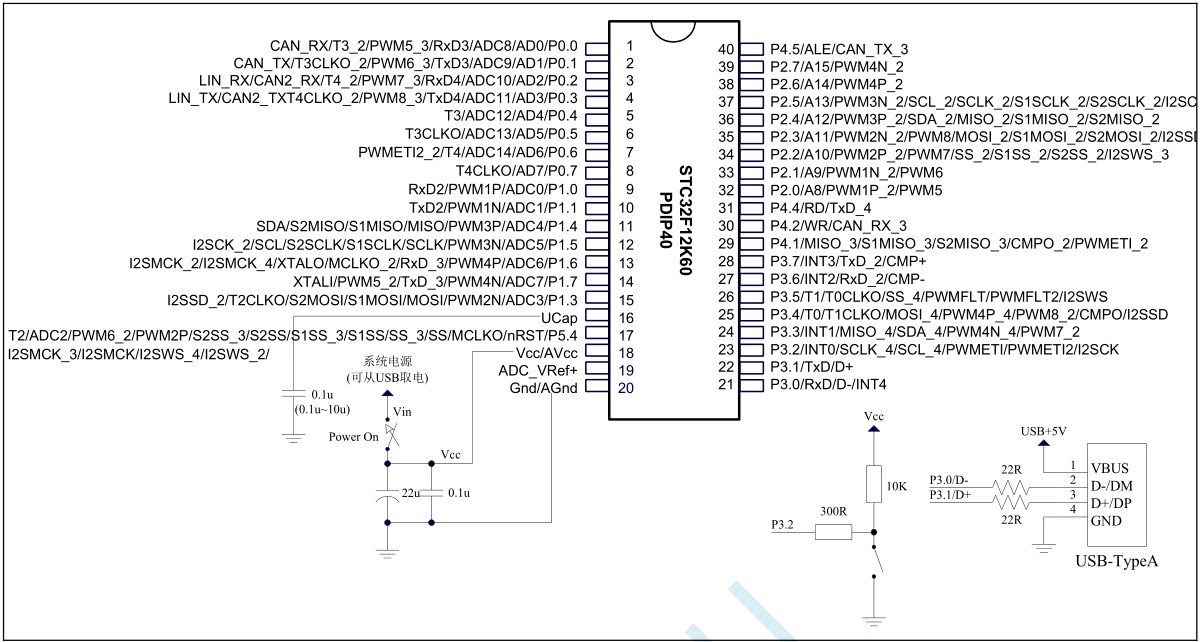

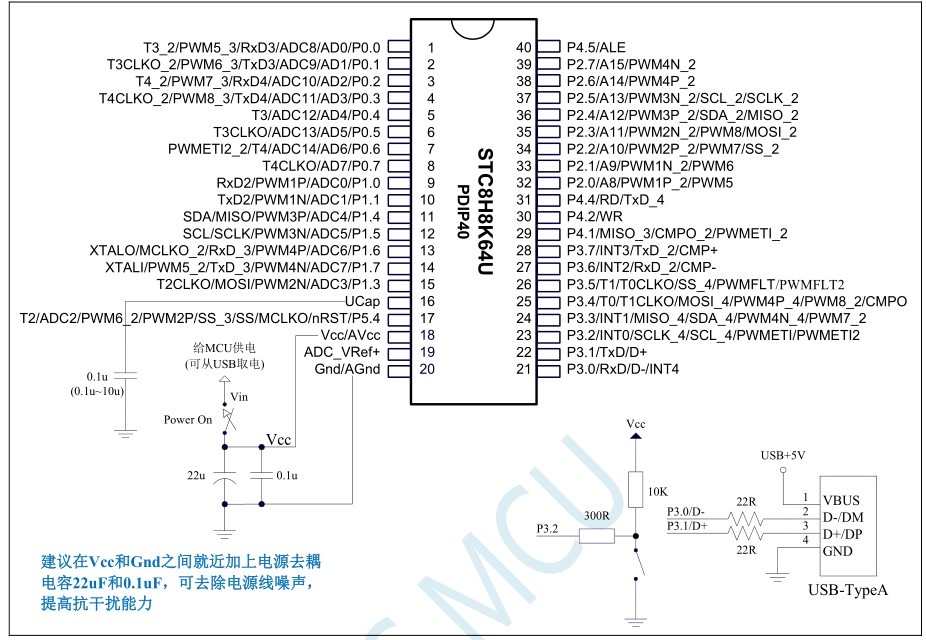

电源开关参考我们下面的电路来改成你需要的

先收藏，目前还看不懂。

duro*** · 发表于 2024-5-22 23:12:40

duro*** 发表于 2024-5-22 23:02
楼主没有搞个stc32g的那个吗？只有stc8？

糊涂了，这个板子也支持32.。我打印的板子上丝印只有8，没有32，我以为不支持呢。

晓*** · 发表于 2024-5-22 23:17:54

duro*** 发表于 2024-5-22 23:02
楼主没有搞个stc32g的那个吗？只有stc8？

PDIP-40封装的STC32G也是可以用这个电路，焊什么芯片就是什么开发板。

duro*** · 发表于 2024-5-22 23:44:43

知道了，8和32一样

jackf*** · 发表于 2024-6-3 16:28:57

漂亮{:5_305:}

晓*** · 发表于 2024-6-15 01:06:48

qq*** 发表于 2024-6-14 23:58
现在还是贴片多，像这样大量用插件的少了很多

直插的板子，除了情怀啥也不是，我还是喜欢QFN

小涵*** · 发表于 2024-6-15 09:22:32

自己用STC89C52做了块直插板，后来吃灰了，因为还是屠龙刀香啊

dum*** · 发表于 2024-6-15 09:47:54

晓*** 发表于 2024-4-13 17:12
画板子并不是什么大费周章的事情，玩直插也就是纯粹的情怀，我大部分产品都是优先选择QFN封装，LQFP都嫌 ...

给楼主的怀旧情怀点个赞

，我现在也开始接触jlc了，但还没打过板子，因为还没有学习立创EDA画图，用PCB板确实比直插件更精简外形尺寸，线路布局更合理，电路稍复杂点用直插的在板子背面飞线很难看呀！

用STC申请的芯片加转接板自己做了个开发板。QFN的还是不敢搞，先搞下LQFP的。

哈哈*** · 发表于 2024-8-16 20:43:42

感觉换成Type-C更方便

f5793*** · 发表于 2024-8-28 17:59:44

板子非常好看，不错~！
