100%直插风格的 8H/32G最小系统板

晓***

ACL*** 发表于 2024-4-15 07:27
引脚丝印，例如 P0.7，旋转 180° ，不是指 USB 座子的放置。
改动后，丝印方向并不一致。
仅仅是丝印 ...

这个改起来倒是简单，只是目前引脚丝印和+5V GND的引出排针丝印是一致的，改了更乱，

电子爱***

多少米做的？

晓***

电子爱*** 发表于 2024-4-15 21:47
多少米做的？

用的都是手头本来就有的器件，单片机是论坛芯愿兑换的，PCB是嘉立创免费打样的。

小***

晓*** 发表于 2024-4-15 22:03
用的都是手头本来就有的器件，单片机是论坛芯愿兑换的，PCB是嘉立创免费打样的。 ...

stc芯片用积分兑换，pcb嘉立创免费，这个组合是最低成本的最小系统板

小涵***

直插的很好用，就是体积太大了，楼主设计的很好看

晓***

小涵*** 发表于 2024-4-16 08:18
直插的很好用，就是体积太大了，楼主设计的很好看

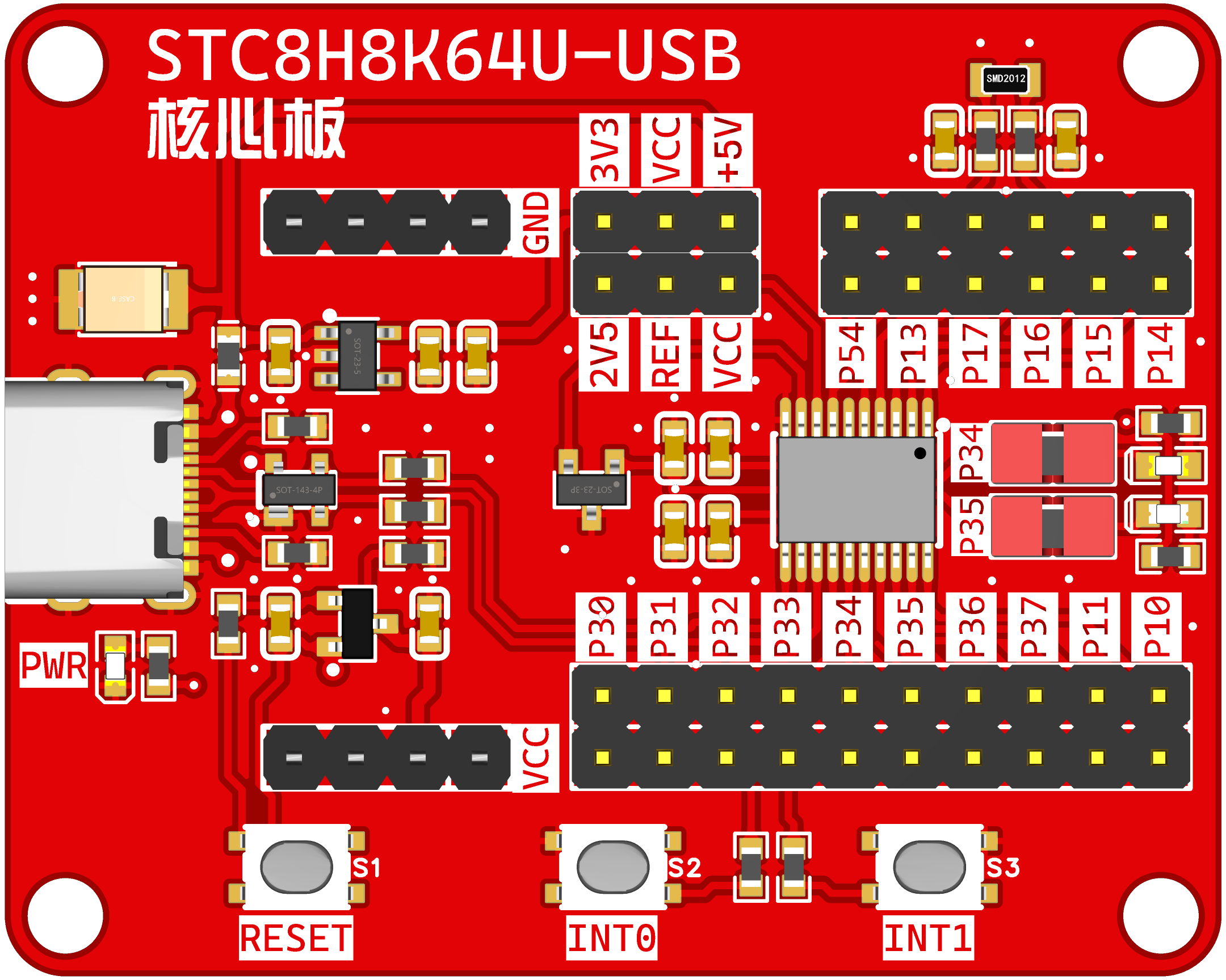

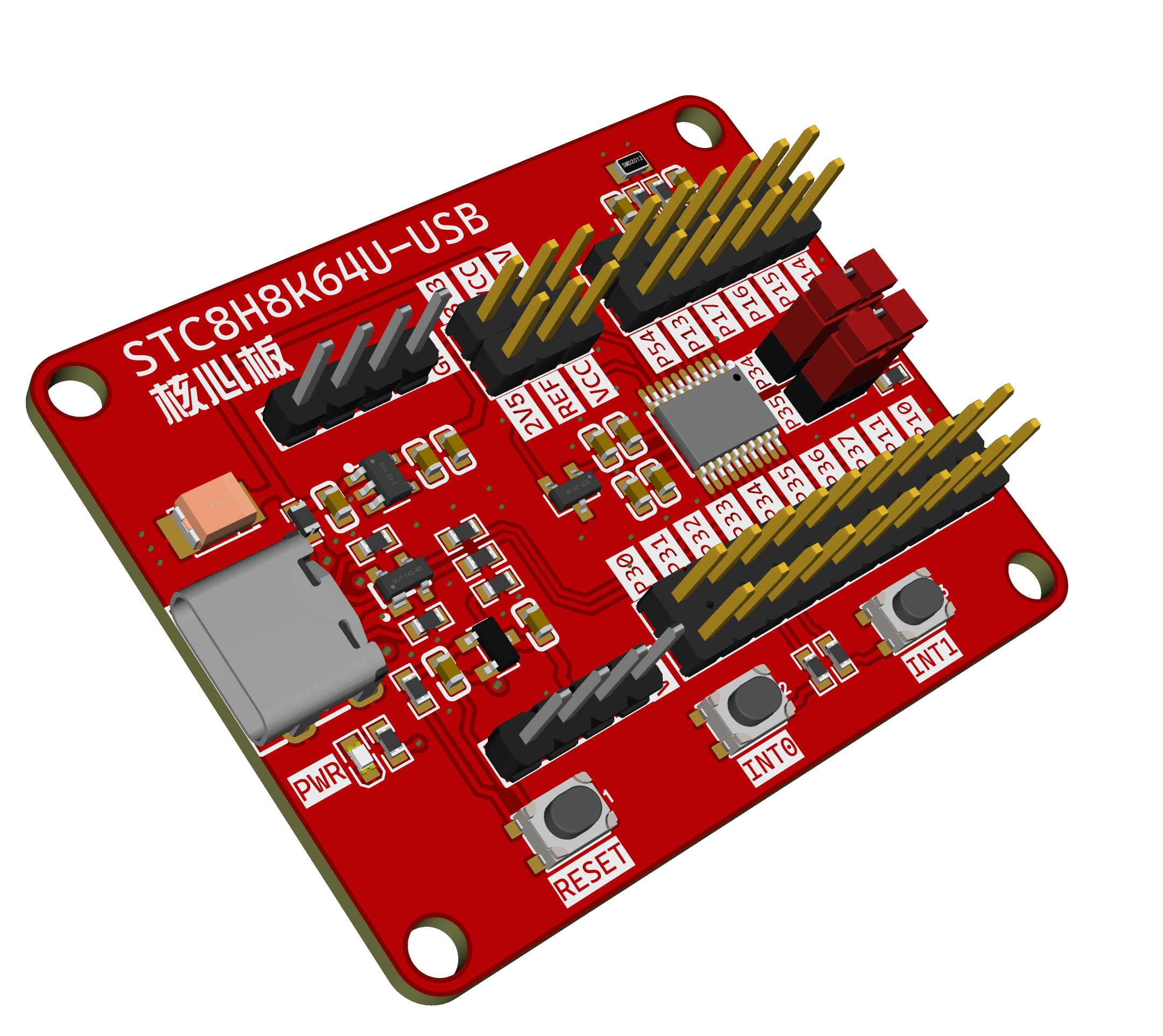

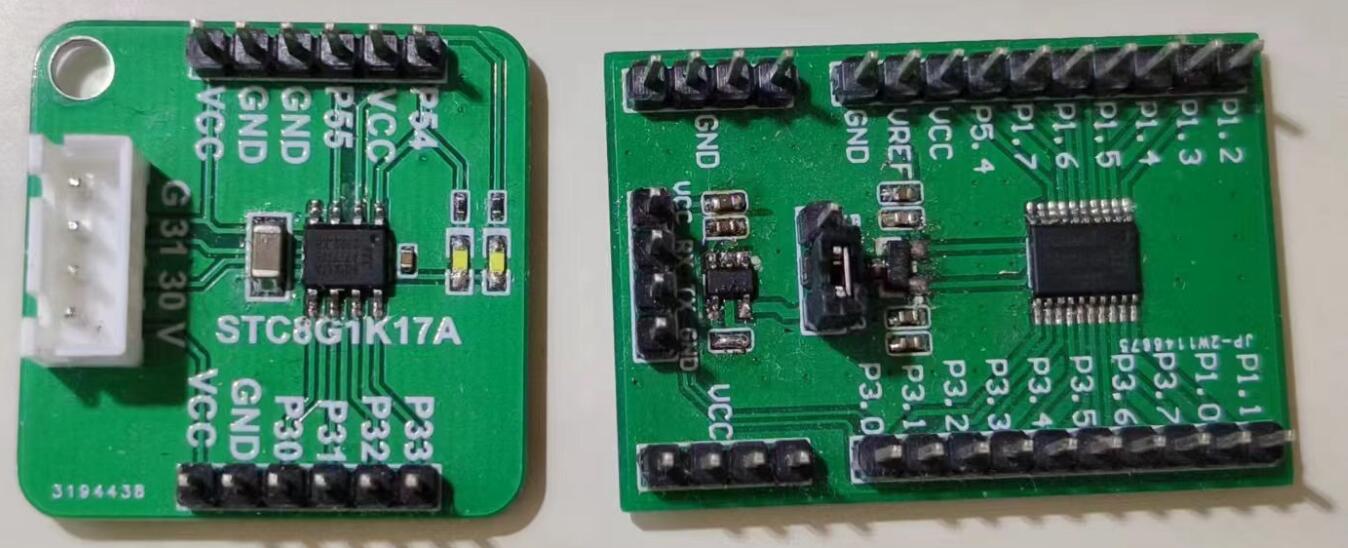

要想体积小，就必须用贴片元件了

zhude***

做的真不错。

小涵***

晓*** 发表于 2024-4-16 08:55
要想体积小，就必须用贴片元件了

贴片的也不错，换个颜色可能会更漂亮

咫尺***

DIP40 封装过于经典不舍得换么

晓***

小涵*** 发表于 2024-4-16 09:42
贴片的也不错，换个颜色可能会更漂亮

反正就那几种颜色，有的耐看，有的容易看腻，换着玩吧
