总是觉得用CH340做成的下载器不太好用

xxkj***

139182*** 发表于 2023-12-27 18:54
如果对于3.3V工作的STC32F进行USB程序下载， 不能对STC32F 进行5V供电， 板子上还有其它器件不能接5V
是否 ...

某些单片机下载的时候要求得接5V，不知道STC32F是否属于这一类。

139182***

xxkj*** 发表于 2023-12-27 19:51
某些单片机下载的时候要求得接5V，不知道STC32F是否属于这一类。

看了追风剑的原理图：应该可以，3v3供电,  usb下载

xxkj***

139182*** 发表于 2023-12-27 20:15
看了追风剑的原理图：应该可以，3v3供电,  usb下载

如果可以的话，说明STC32F内部电源这部分线路设计得相当成熟！技术一流。

reng***

我今天用两种USB转TTL的测试了一下，CH340的这一个不会反向供电，silicon的会反向供电

神***

reng*** 发表于 2023-12-29 20:26
我今天用两种USB转TTL的测试了一下，CH340的这一个不会反向供电，silicon的会反向供电 ...

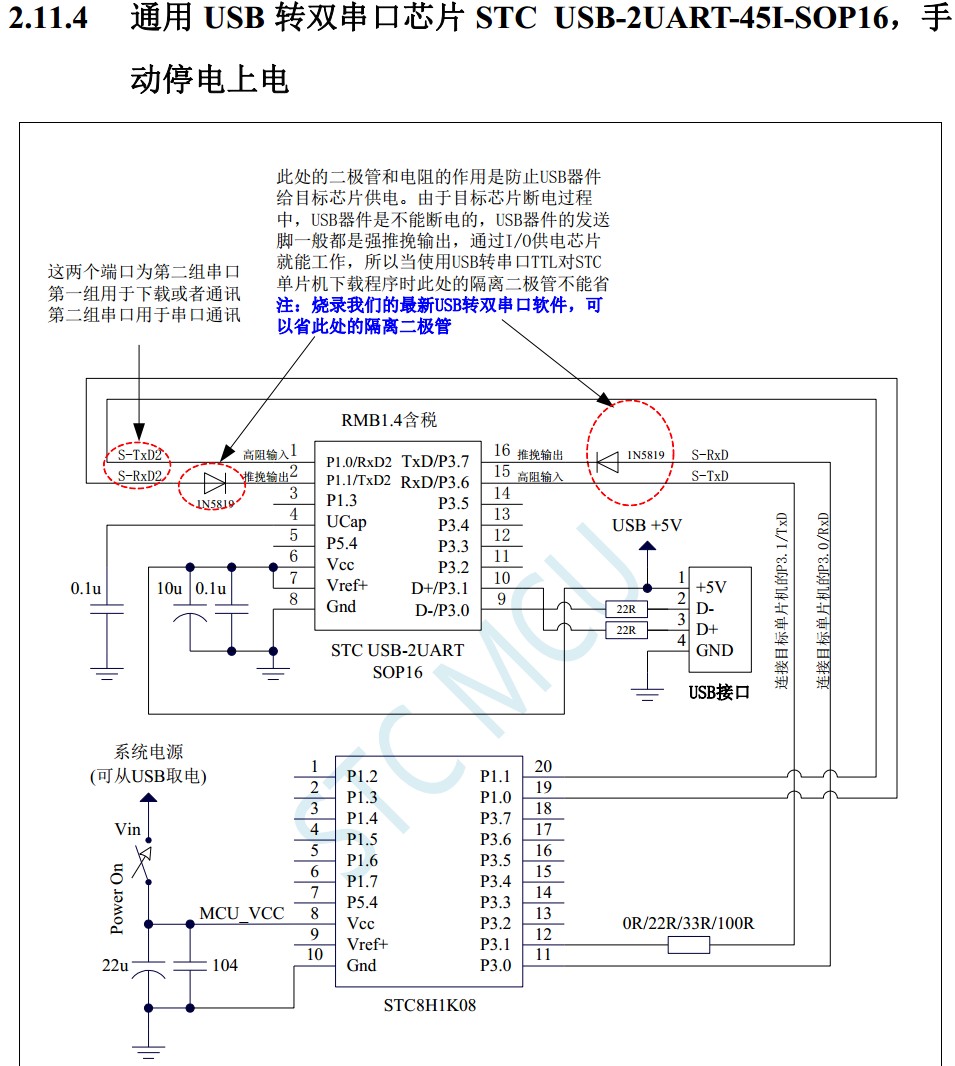

CH34X的 I/O 会供电，要加隔离二极管，STC USB-2UART 可以不加隔离二极管

reng***

神*** 发表于 2023-12-29 20:35
CH34X的 I/O 会供电，要加隔离二极管，STC USB-2UART 可以不加隔离二极管

我刚刚发完了个测试两个模块帖子，刚才编辑帖子没看到您的回复，早看到你的回复的话一会我就省了一个帖子了

reng***

神*** 发表于 2023-12-29 20:35
CH34X的 I/O 会供电，要加隔离二极管，STC USB-2UART 可以不加隔离二极管

不对啊，我用的那个com口显示CH340的模块不会反向供电，反而是CP210x的会反向供电。

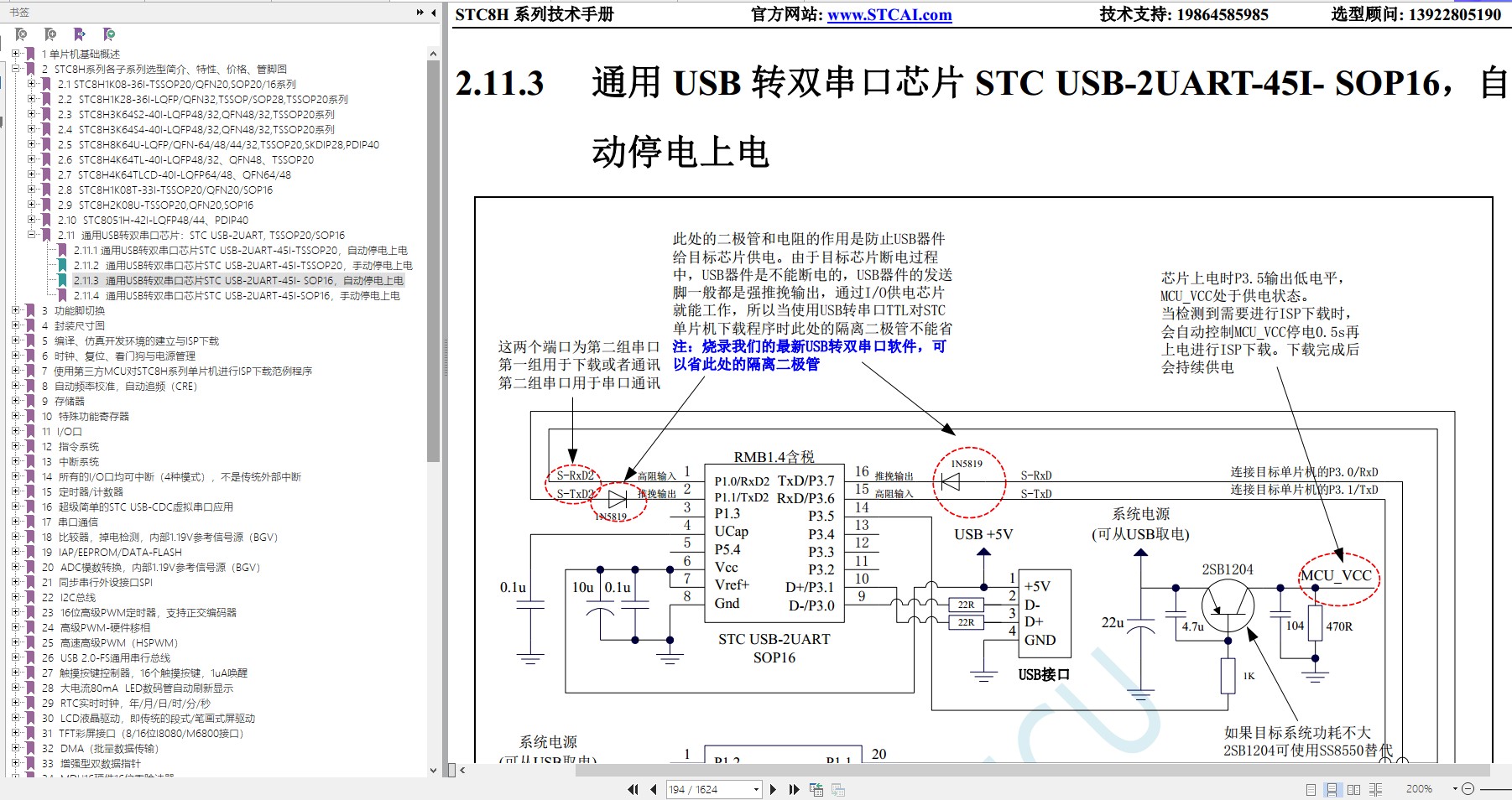

STC USB-2UART的手册在哪找？我找了一圈没找到

神***

xxkj***

reng*** 发表于 2023-12-29 20:56
不对啊，我用的那个com口显示CH340的模块不会反向供电，反而是CP210x的会反向供电。
STC USB-2UART的手册 ...

CH340不会反向供电？那么不接VCC，单片机仍有3V左右的电压从哪而来？肯定是通过TX或RX给芯片电压的

reng***

xxkj*** 发表于 2023-12-30 13:17
CH340不会反向供电？那么不接VCC，单片机仍有3V左右的电压从哪而来？肯定是通过TX或RX给芯片电压的 ...

但是我确实用CH340的模块没供电啊，而且插着进行断电下载没问题。那个用CP210x的那个插着就不行，断不了电，导致识别不出来HID
