总是觉得用CH340做成的下载器不太好用

xxkj***

CH340N特别简洁，八脚负责USB转串口，用于STC单片机的程序下载，具有小巧易带方便的特点。

虽然自己打的样，板载了一个输出电源(VCC)开关，但在下载时，按下此开关，通常无法致使单片机完全失电。
原因是电压通过TXRX端给单片机提供了近3V甚至3V多的电压。
如果在下载器的RXTX端加入限流电阻和二极管，意在阻断TXRX给单片机“侧门”供电的门路，不知能否提高下载成功率。


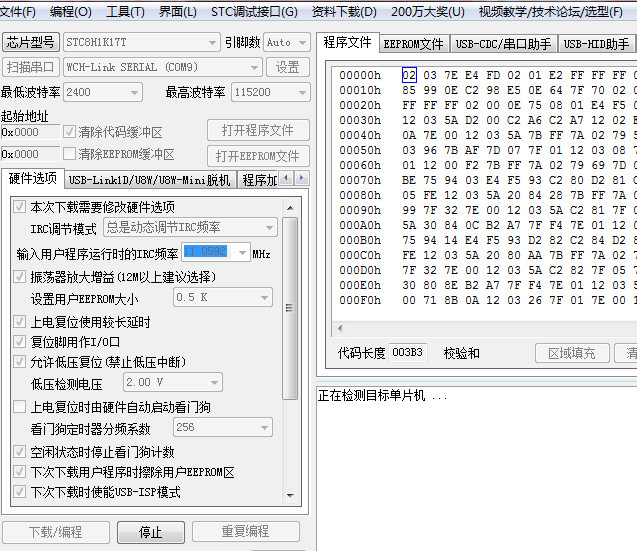

哎，还是STC提供的下载器好用！

神***

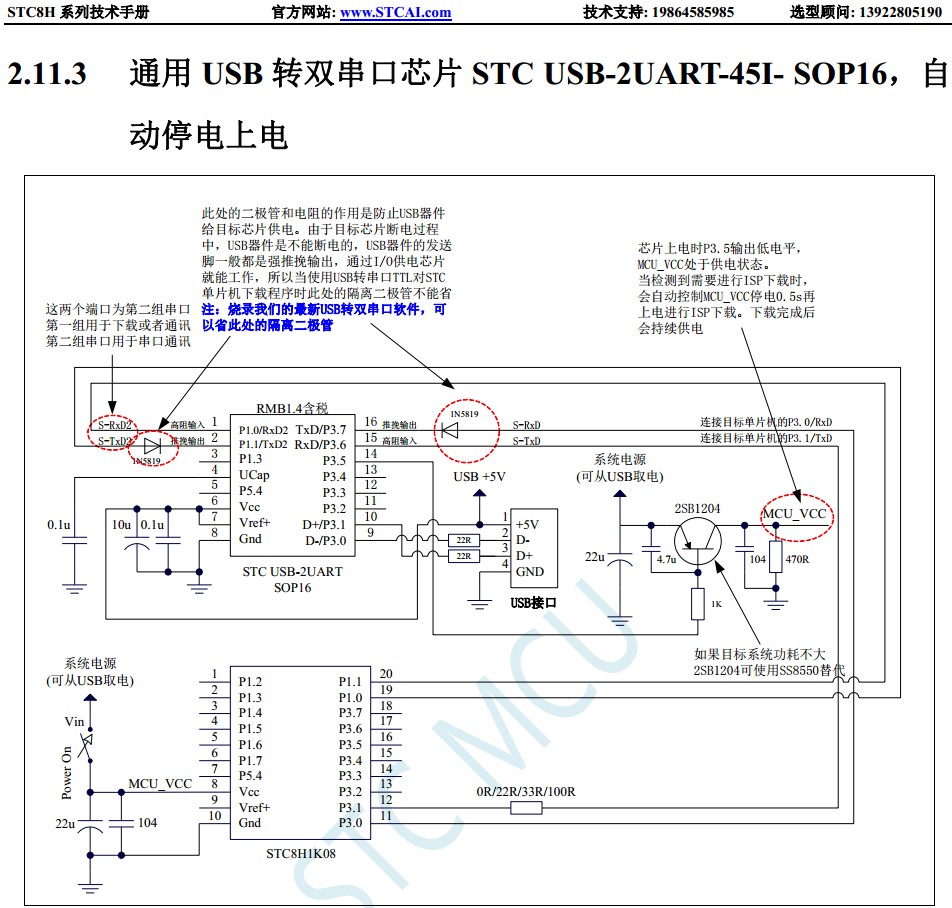

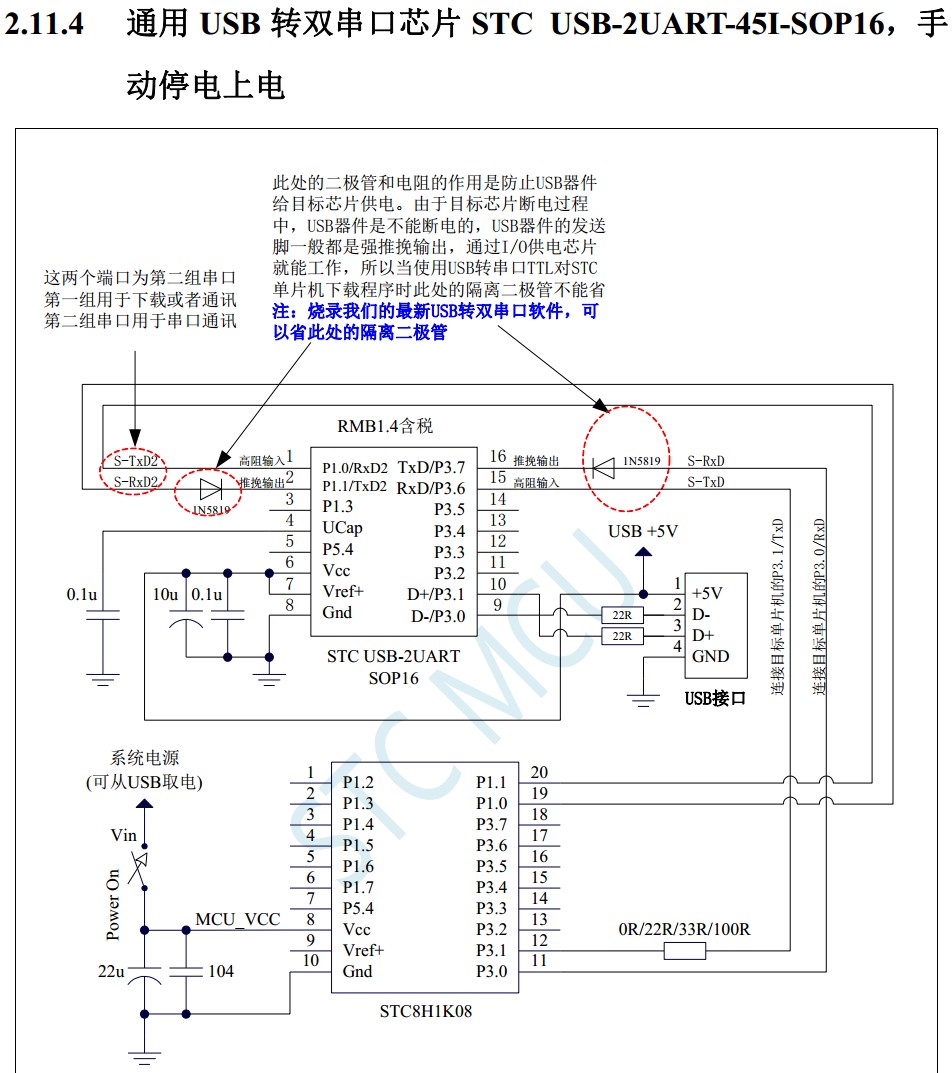

为啥不用 RMB1.4的 【USB转双串口】专用芯片, 更简洁

===可以省隔离二级管，2组串口

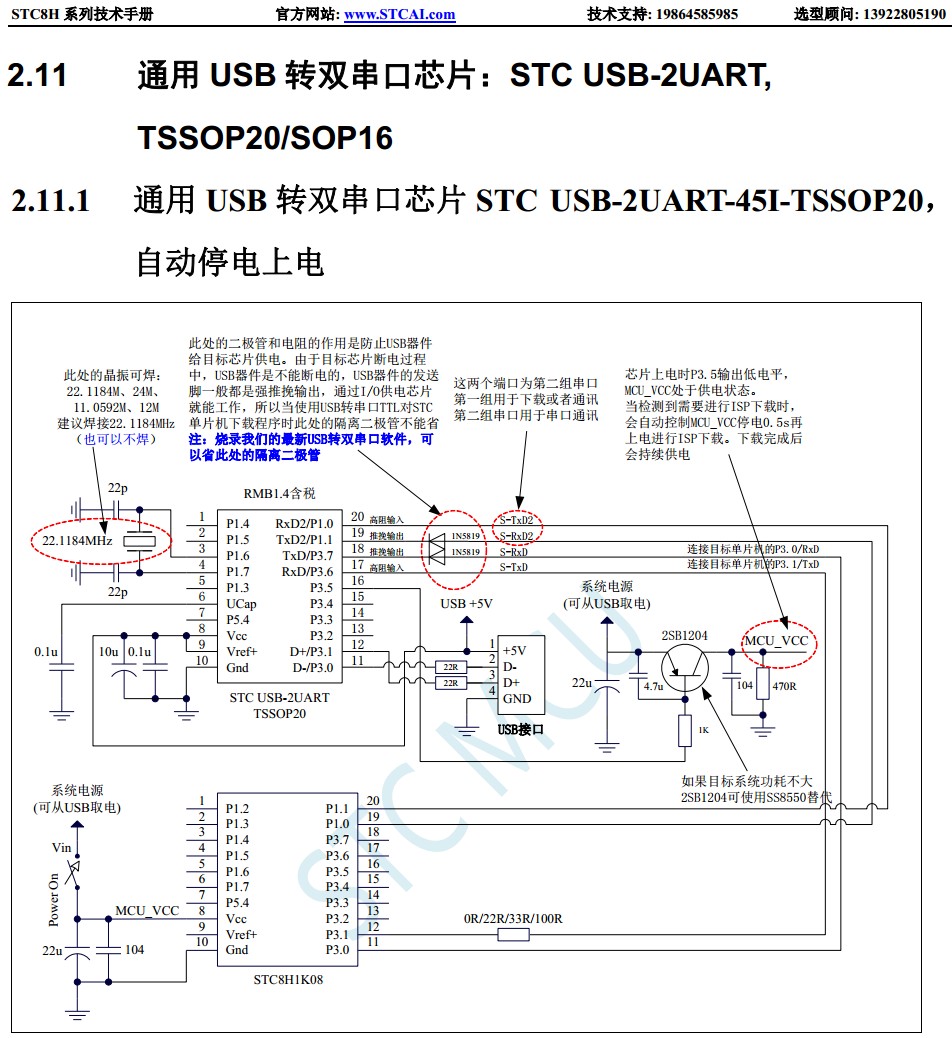

===用TSSOP20还可以外挂晶振，帮助调节频率

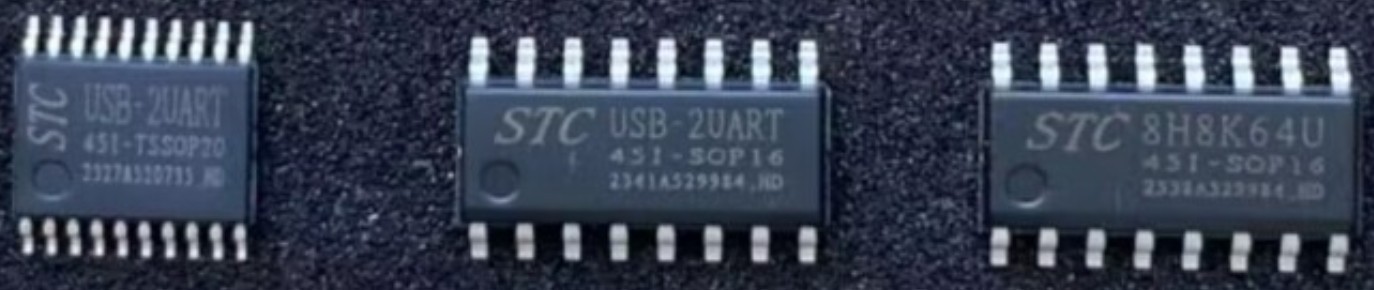

===实际就是RMB1.4  的 STC8H8K64U-45I-TSSOP20/SOP16
===后续就是RMB0.99的 STC8H2K08U-45I-TSSOP20/SOP16
第1个串口可以支持仿真烧录，第2个串口支持通信






【新提醒】USB转串口芯片, USB转双串口芯片, RMB1.4, 最高波特率10M bps, 支持自动停电/上电烧录 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

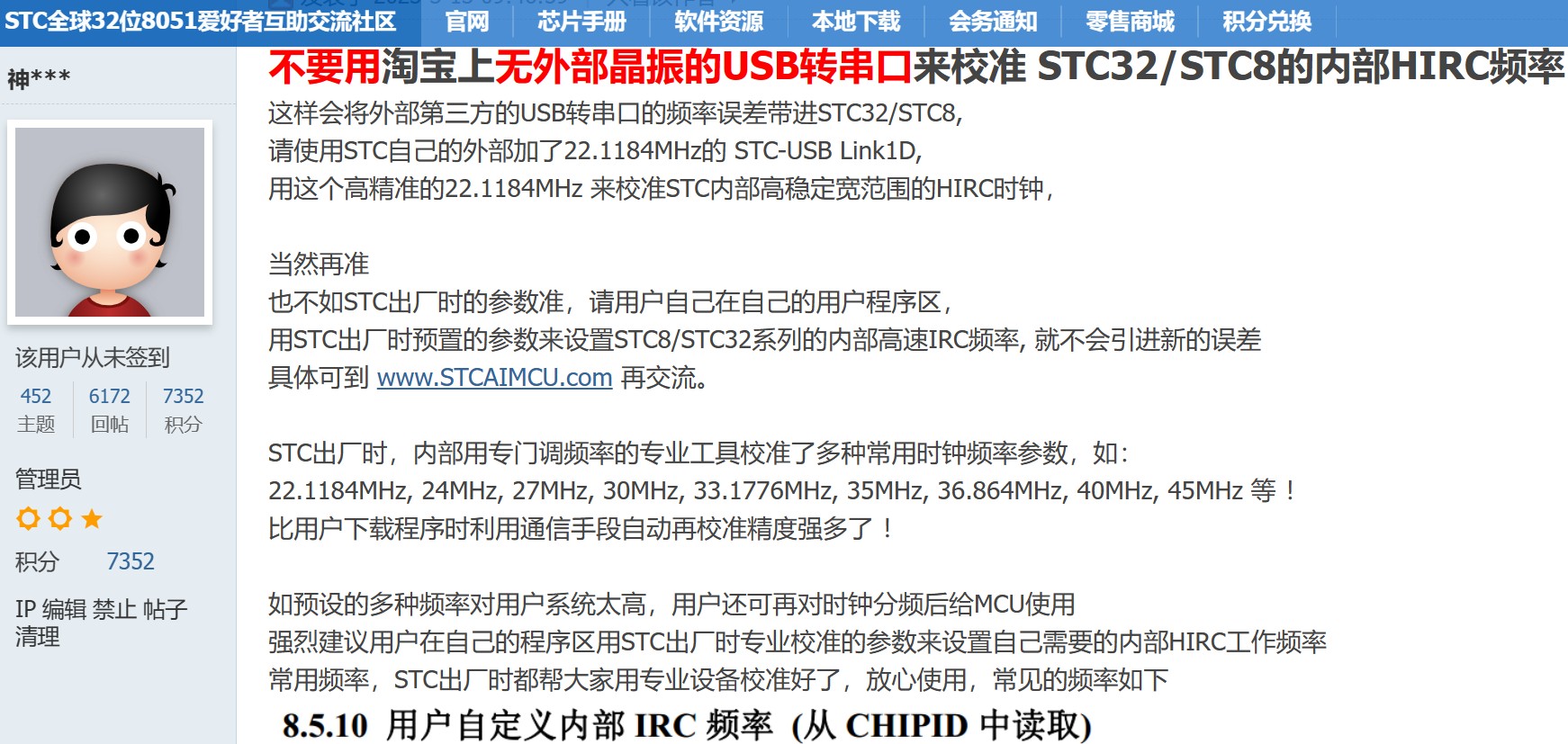

【新提醒】不要用无外部晶振的USB转串口来校准 STC的内部HIRC频率 - ISP下载/做自己的ISP - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

reng***

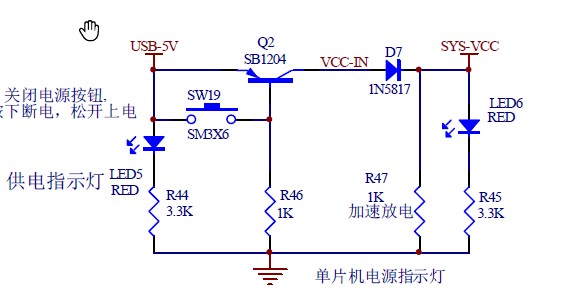

先品品STC做的电源开关电路为啥不把SW19直接放在USB_5V和VCC_IN之间吧。

xxkj***

reng*** 发表于 2023-12-25 20:50
先品品STC做的电源开关电路为啥不把SW19直接放在USB_5V和VCC_IN之间吧。

Q2我用P沟道场效应管，加速放电的1K电阻没有加。

gentl***

用8h做不香吗

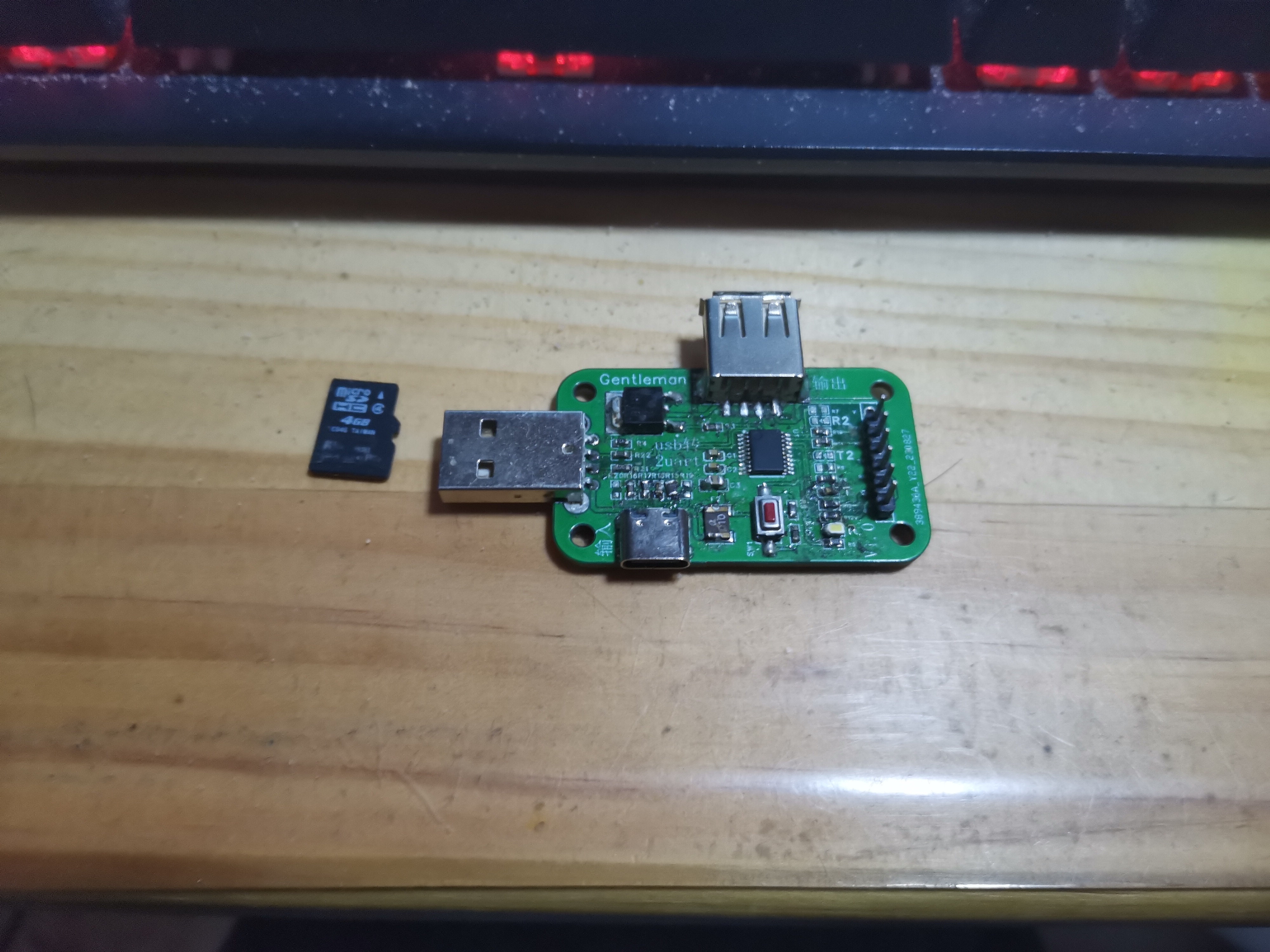

下图是以前做的，现在直接用  link1d

焊工较差，不要吐槽

xxkj***

gentl*** 发表于 2023-12-26 09:17
用8h做不香吗

下图是以前做的，现在直接用  link1d

用8H引脚太多，焊接比SOP8稍为费力。8H如果有SOP8，那该多好！

reng***

xxkj*** 发表于 2023-12-26 08:02
Q2我用P沟道场效应管，加速放电的1K电阻没有加。

你之前的是直接一个开关控制的还是有MOS管只是没加加速电阻？

xxkj***

reng*** 发表于 2023-12-26 09:50
你之前的是直接一个开关控制的还是有MOS管只是没加加速电阻？

一直都接有MOS管的，只是设计中没有加速电阻。

xxkj***

xxkj*** 发表于 2023-12-26 09:19
用8H引脚太多，焊接比SOP8稍为费力。8H如果有SOP8，那该多好！

手头只有TSSOP20，而没有SOP16封装的

LAO***

CH340 在 XP 下用还行, WIN10 上用, 经常断线联不上
