关于使用STC8H采集电池电压不准的问题

梁***

小胡*** 发表于 2023-11-20 15:53
梁老师，这样看得清吗

我要的是PDF版本的原理图。
你直接读15通道的ADC读数是多少？用准确的万用表（误差1%以内）量一下VCC-GND电压多少？

小胡***

梁*** 发表于 2023-11-20 16:37
我要的是PDF版本的原理图。
你直接读15通道的ADC读数是多少？用准确的万用表（误差1%以内）量一下VCC-GND ...

读15通道是0x71
读11通道是0x49
打vcc和gnd是3.857v
打vref和gnd是3.272v

小胡***

小胡*** 发表于 2023-11-20 16:55
读15通道是0x71
读11通道是0x49
打vcc和gnd是3.857v

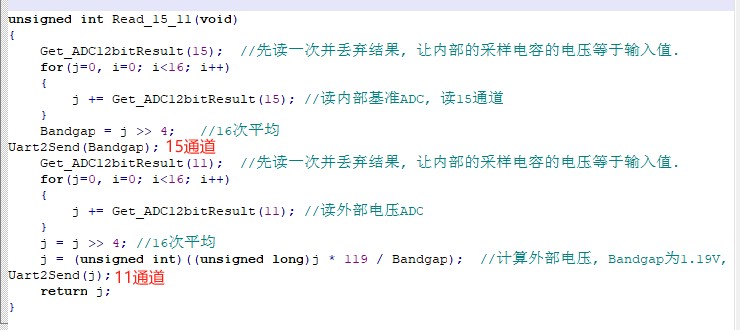

这是ad读取的代码

梁***

小胡*** 发表于 2023-11-20 16:55
读15通道是0x71
读11通道是0x49
打vcc和gnd是3.857v

你的测量结果不对，看你贴的照片，VCC与AVREF是短路一起的，但是你却量出不同的电压。请仔细检查电路。
如果VCC与AVREF连接，则15通道ADC读数=1024*1.19/AVREF，如果AVREF=3.3，则15通道ADC读数为369+-1.

小胡***

梁*** 发表于 2023-11-20 17:01
你的测量结果不对，看你贴的照片，VCC与AVREF是短路一起的，但是你却量出不同的电压。请仔细检查电路。
...

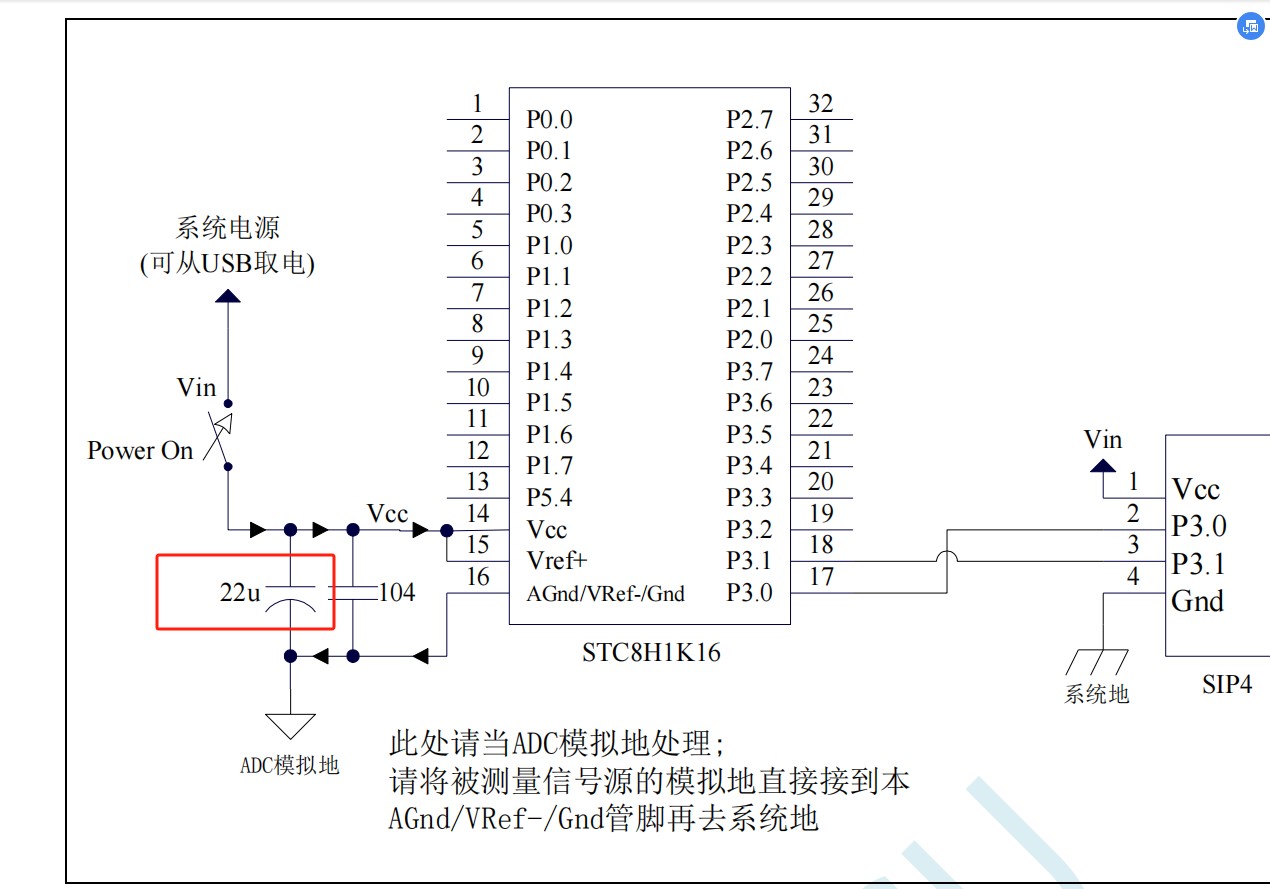

电压不一样是因为我加了个662k的稳压三极管，我现在去掉了这个三极管，打出来的电压为3.852v，现在我将我的电路改为了与手册差不多。

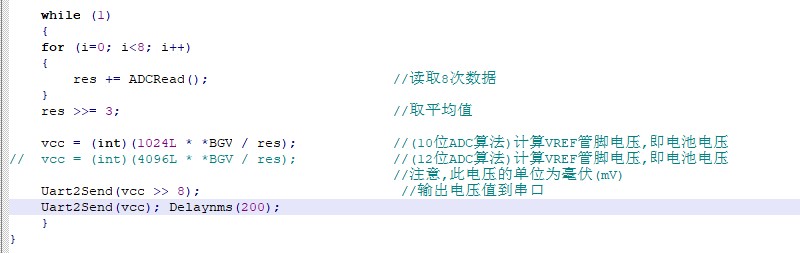

但是22u因为我没有这个大小的电容我换成了10uf的电容。然后整了个原原本本的例程
得到的读数为0x0D,0X3D

小胡***

之前的原理图

梁***

小胡*** 发表于 2023-11-20 20:32
之前的原理图

用我的例程测试：

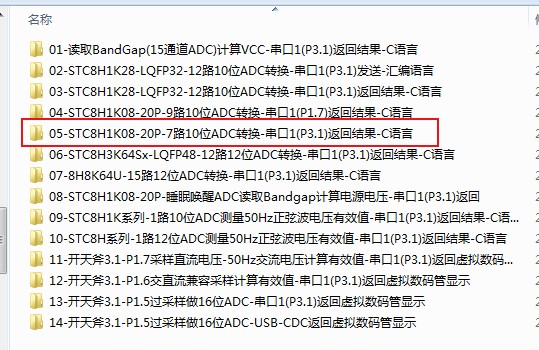

直接下载"05-STC8H1K08-20P-7路ADC转换-BandGap-串口1(P3.1)返回结果-C语言"里的"ADC.hex"测试.
下载时选择主频11.0592MHZ。

测试时, 电脑的串口助手设置115200,8,n,1. 文本显示。

告知我15通道的ADC值，以及AVREF的电压值。



STC8H系列-ADC相关程序.rar (1.18 MB, 下载次数: 92)

2023-11-20 21:12 上传

点击文件名下载附件

小胡***

ADC15= 0383    AVREF=3.109V

小胡***

梁*** 发表于 2023-11-20 21:12
用我的例程测试：

直接下载"05-STC8H1K08-20P-7路ADC转换-BandGap-串口1(P3.1)返回结果-C语言"里的"ADC. ...

ADC15= 0383    AVREF=3.109V

小胡***

梁*** 发表于 2023-11-20 21:12
用我的例程测试：

直接下载"05-STC8H1K08-20P-7路ADC转换-BandGap-串口1(P3.1)返回结果-C语言"里的"ADC. ...

我换了块电池是
ADC15=0303  AVREF=3.970
