关于使用STC8H采集电池电压不准的问题

小胡*** · 发表于 2023-11-20 11:46:22

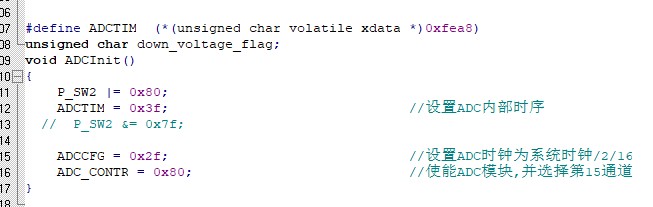

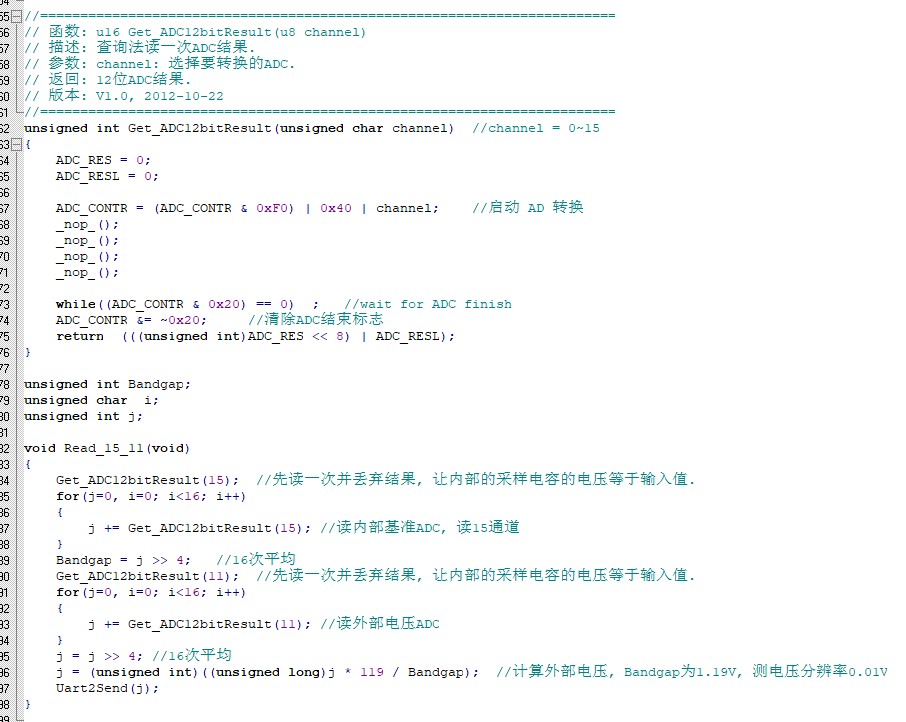

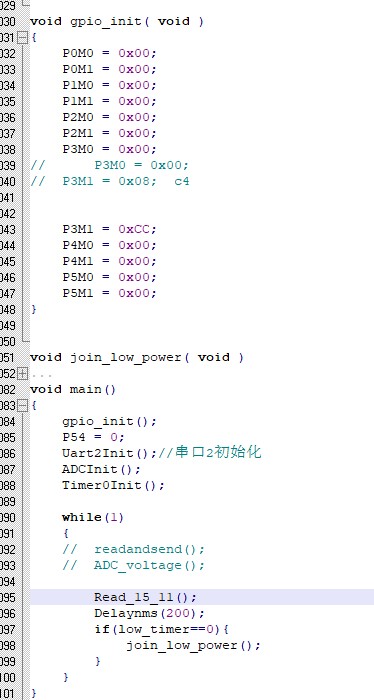

使用的单片机是8H1k08，但是采集出来的电池电压完全不对是怎么回事，硬件是直连的VCC，不超过4.5v，没有过任何电阻电容。代码是用的试验箱的。

小胡*** · 发表于 2023-11-20 11:46:52

本帖最后由小胡嵌入式于 2023-11-20 11:49 编辑

请大佬帮帮忙勒

梁*** · 发表于 2023-11-20 15:41:24

小胡*** 发表于 2023-11-20 11:46
请大佬帮帮忙勒

最好贴下电路，我要看你的电源和AVREF是怎么接的。

小胡*** · 发表于 2023-11-20 15:48:21

这样看得清吗，梁老师

小胡*** · 发表于 2023-11-20 15:53:28

梁*** 发表于 2023-11-20 15:41
最好贴下电路，我要看你的电源和AVREF是怎么接的。

梁老师，这样看得清吗

32位80*** · 发表于 2023-11-20 15:56:05

上传pdf格式原理图

小胡*** · 发表于 2023-11-20 15:57:18

32位8051-STCAI 发表于 2023-11-20 15:56
上传pdf格式原理图

暂时还没有原理图。。直接飞的线

小胡*** · 发表于 2023-11-20 16:02:00

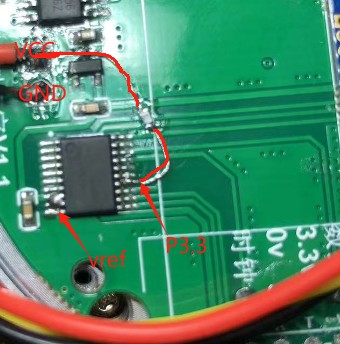

这样能看吗？

小胡*** · 发表于 2023-11-20 16:02:33

小胡*** 发表于 2023-11-20 16:02
这样能看吗？

电阻是1k的

神*** · 发表于 2023-11-20 16:11:56

你把你完整的原理图的PDF放上来，

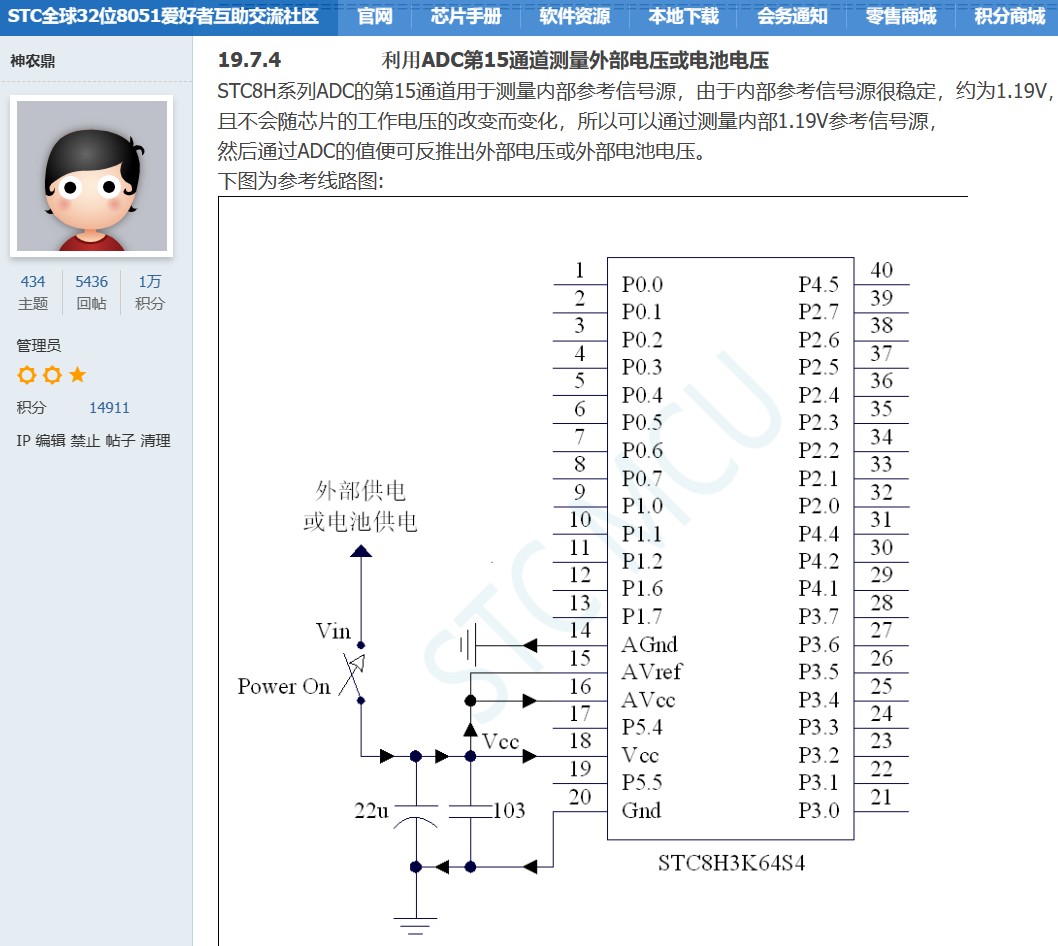

然后认真看下下面的文章，将ADC部分改成你对应芯片的ADC用法
