220V单相水泵启动, 干扰到 3.3V的MCU电源 问题

Nan***

这个是完整的原理图，三个板子拼成一个U形状的板子，220V水泵使用右侧立板的 K1继电器常开触点控制，24V的模块电源现在未用，留空。
水泵为单相 220V 90W屏蔽泵

Nan***

神*** 发表于 2023-10-18 12:59

这个 5V 和 24V电源可以共地么？

神***

已发信息给梁工关注，等梁工参加完USB会议后来分析

ch***

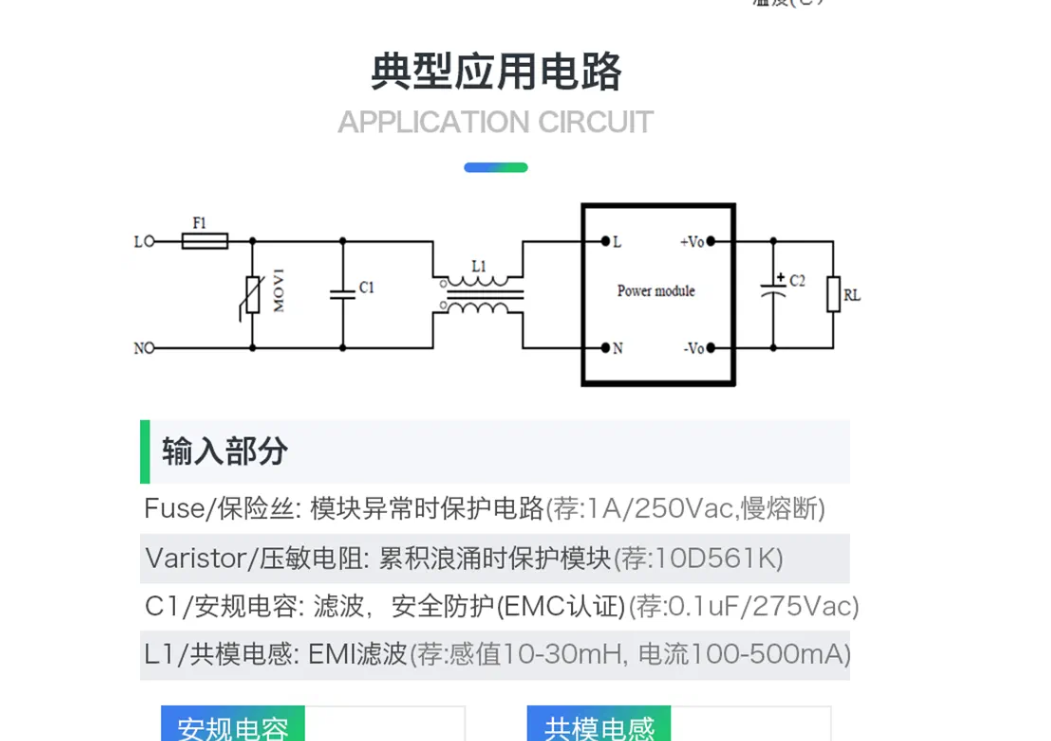

acdc模块，面对220V上面有大的感性负载的时候共模电感和安规电容是必须的，不考虑体积成本的话直接用1：1的变压器驱动水泵

梁***

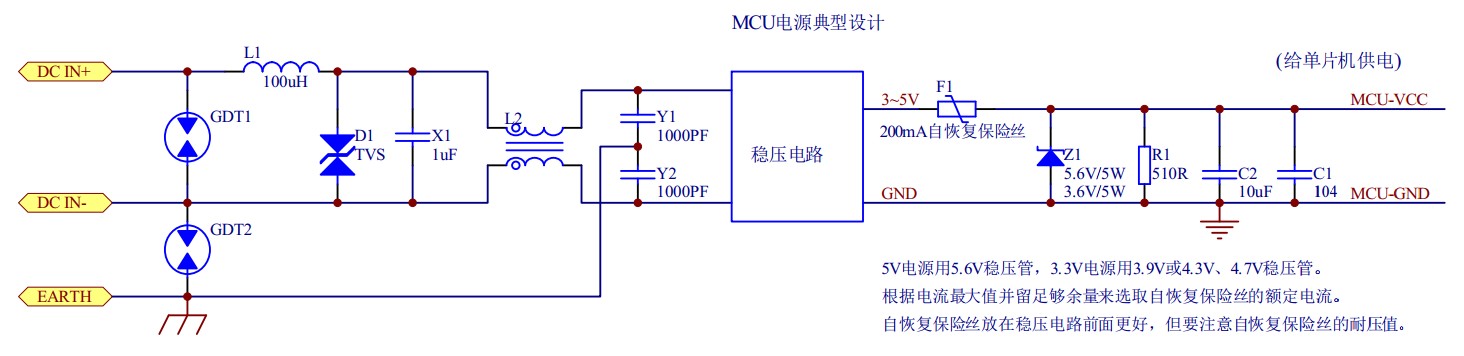

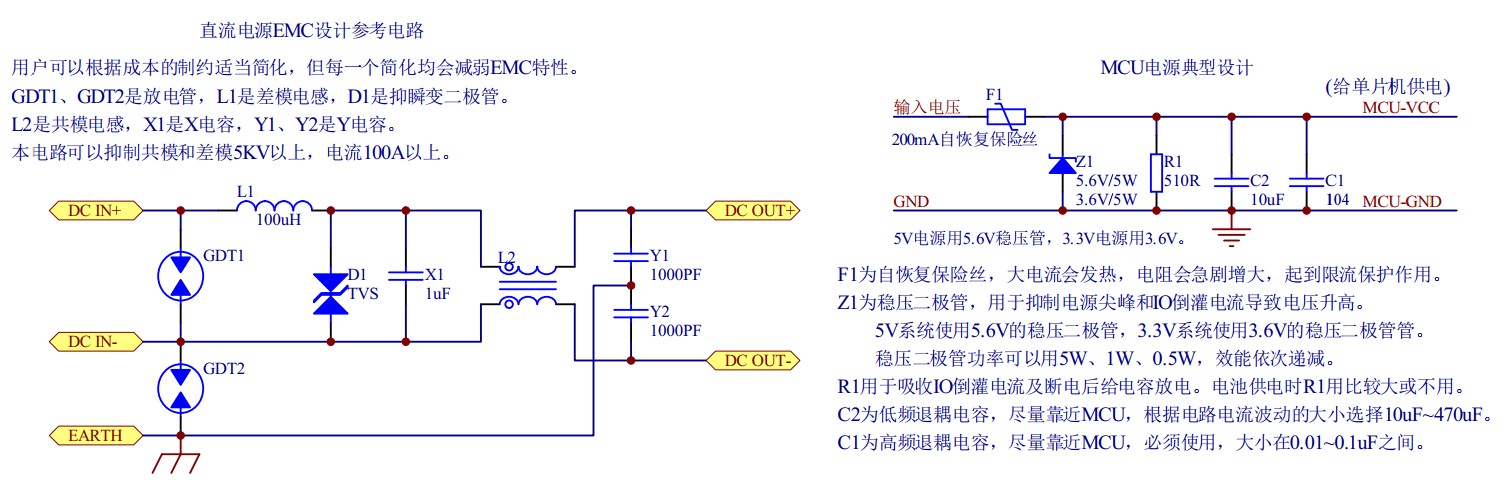

220V干扰串扰过来了，电源模块抑制不力，要抑制尖峰。下图参考。




按上述电路处理，基本没有问题的。有水泵控制，要按工控的要求来设计。
液晶屏是很容易受干扰的，看楼主描述单片机是正常的，LCD被干扰了。
如果LCD是通过排线跟板子连接的，则排线可以在磁环上绕2~3圈会有一定效果。链接LCD的信号线与电源线可以串联2000R磁珠。

Nan***

梁*** 发表于 2023-10-18 13:31
220V干扰串扰过来了，电源模块抑制不力，要抑制尖峰。下图参考。

梁工，我电源部分重新做加强 EMC设计，如果还想在液晶屏上做加强抗干扰，是只在液晶屏电源线上加磁珠还是所有的信号线都加磁珠呢？我现在用的是 16位并口总线，一共要加 17个磁珠么？

梁***

Nan*** 发表于 2023-10-18 15:41
梁工，我电源部分重新做加强 EMC设计，如果还想在液晶屏上做加强抗干扰，是只在液晶屏电源线上加磁珠还是 ...

做好电源EMC即可，磁珠可以不加。

Nan***

梁*** 发表于 2023-10-18 13:31
220V干扰串扰过来了，电源模块抑制不力，要抑制尖峰。下图参考。

梁工好，我现在换迪文串口屏了，一共四根线 5V/GND/RXD/TXD,为了保险期间，我可不可以在这四根线上都加上 2000R的磁珠，然后再连接到串口屏，加强防干扰的功能

神***

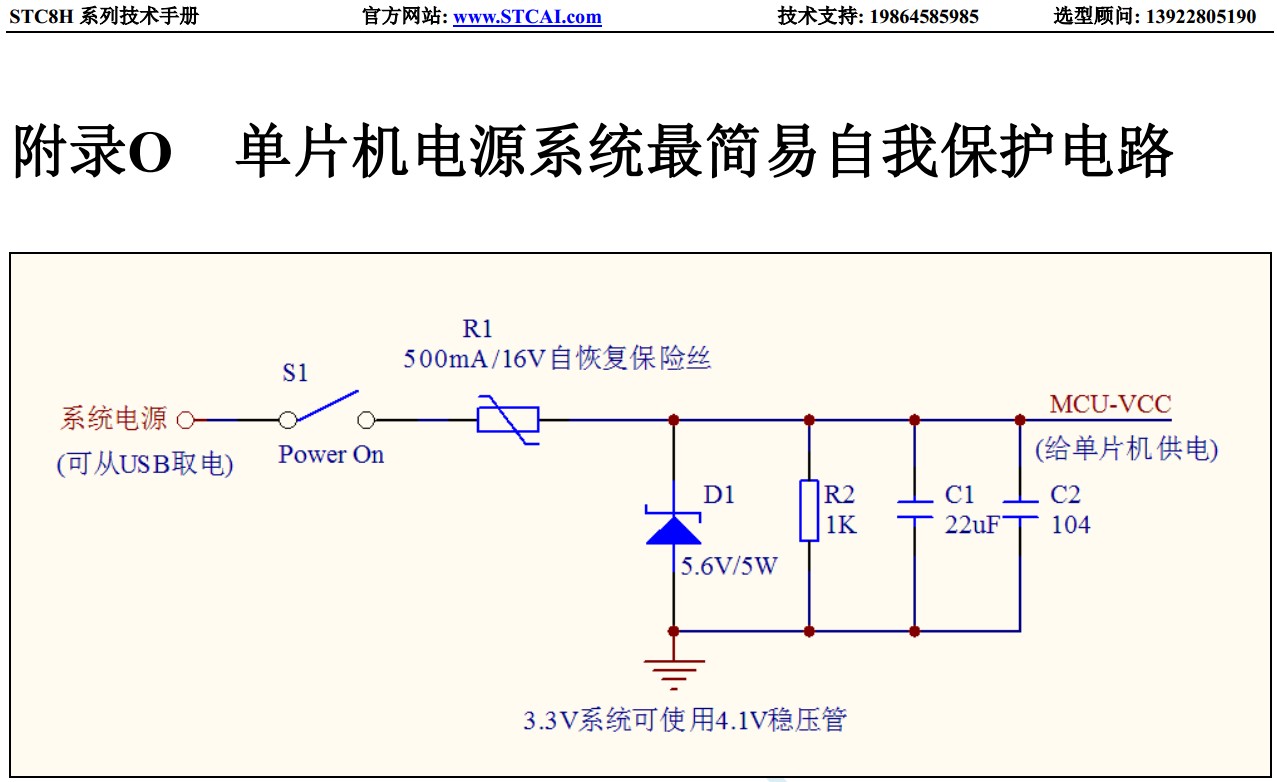

不用，STC8/STC32G 抗干扰强，只需要

梁***

Nan*** 发表于 2023-12-15 10:20
梁工好，我现在换迪文串口屏了，一共四根线 5V/GND/RXD/TXD,为了保险期间，我可不可以在这四根线上都加上 ...

可以串磁珠，但我觉得在磁环上绕几圈效果会更好。
