220V单相水泵启动, 干扰到 3.3V的MCU电源 问题

Nan***

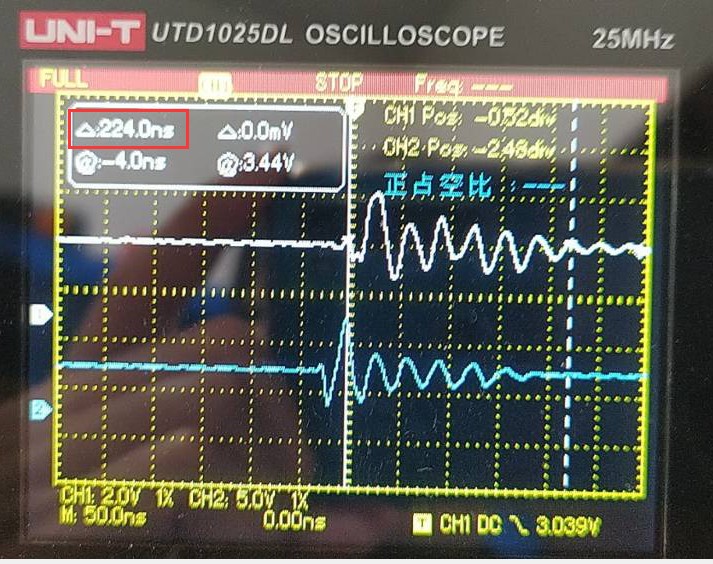

如下图是 220V 单相水泵启动瞬间，在 3.3V上会产生 220ns 左右的干扰，这个对 STC8H单片机影响大么？
0.2us左右的电源波动对单片机影响厉害么？现在方案是用的 LCM接口给液晶发数据，水泵一启动 LCM接口
发送的数据就卡死了，但是触点还是可以正常控制水泵，只是显示卡死了，该怎么解决呢

3.3V, 干扰波形的 波峰 5.11V，波谷 1.76V

神***

把你实际原理图的PDF发上来，大家好高效率的帮你

Nan***

大家好

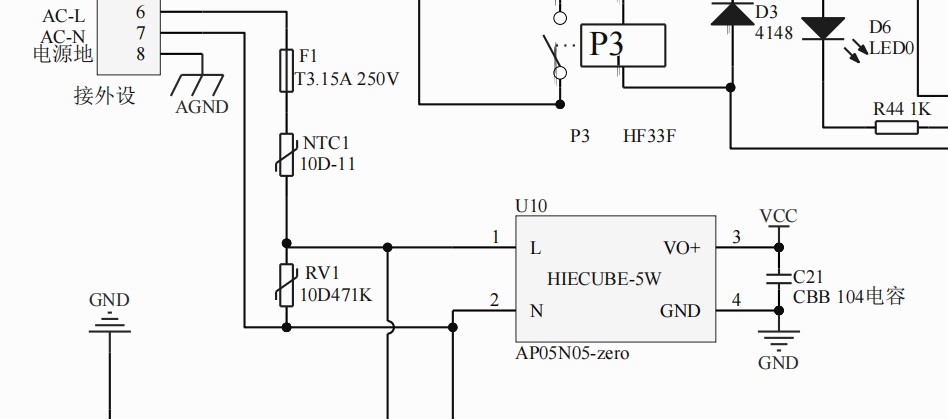

截图1是 220V转 5V电路，用的是高能立方模块电源

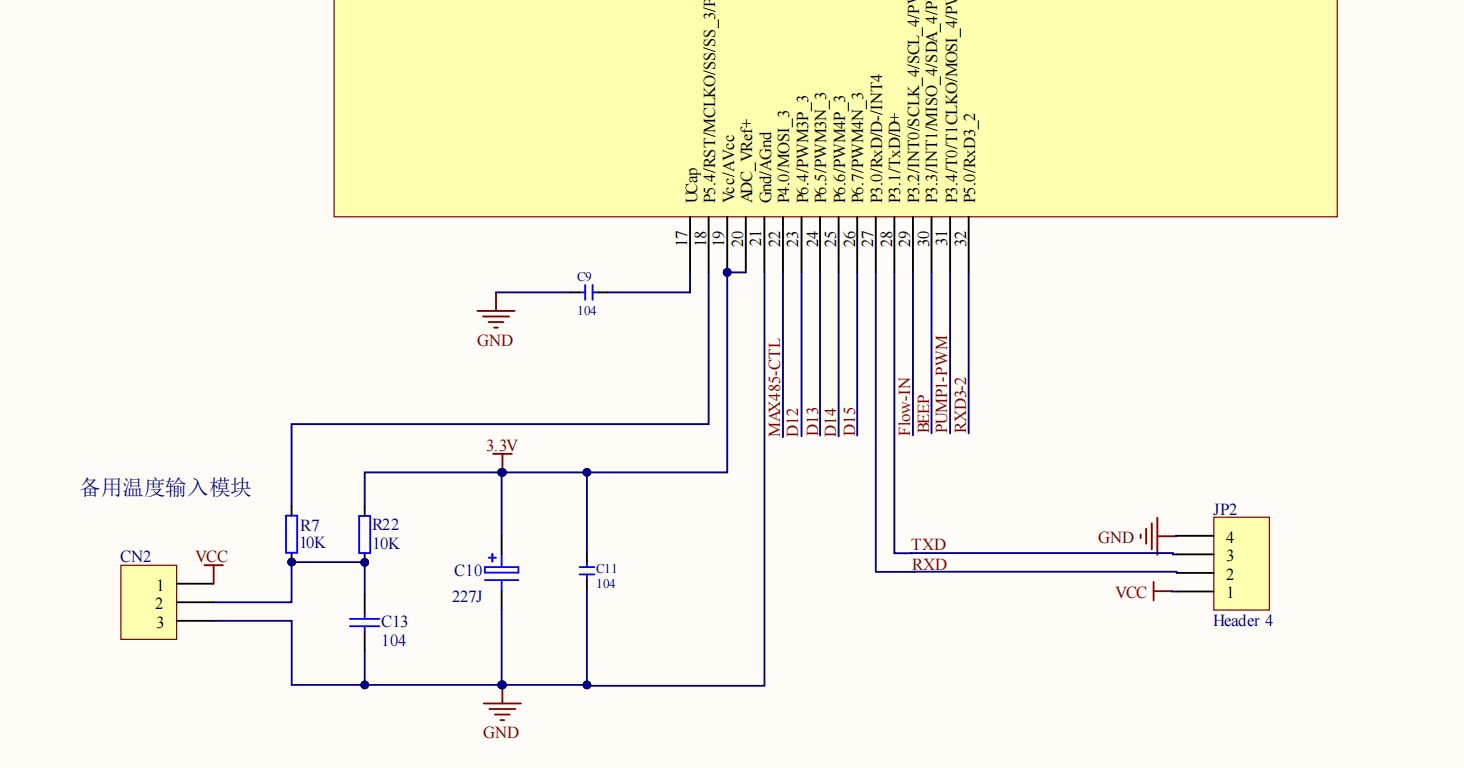

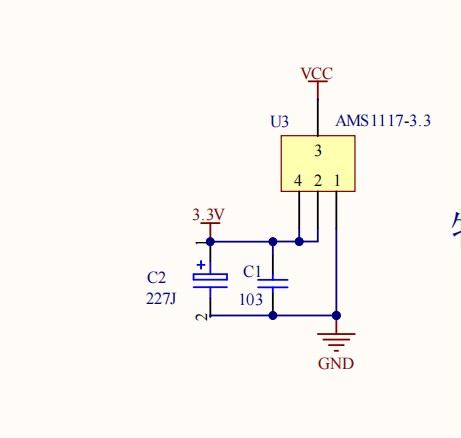

截图2和3是单片机供电部分和 5V转 3.3V电路

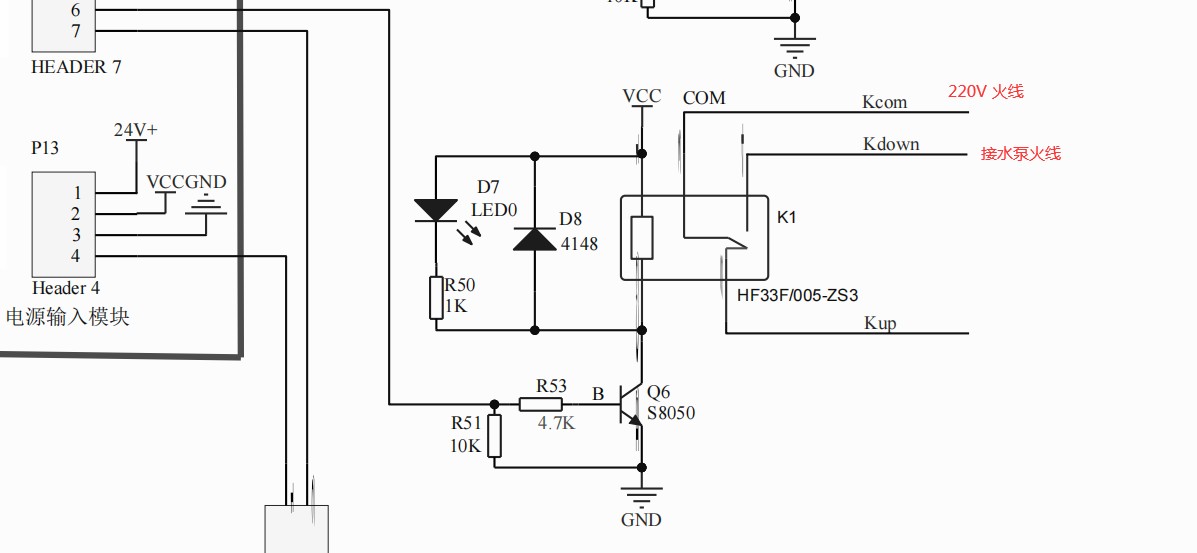

截图4 是继电器控制部分，水泵零线直接接在 220V进线的零线上。
控制器电源的 220V 和水泵的 220V供电是同一个电源

ch***

目测是LCM死机了而不是单片机死机，STC的抗干扰还是杠杠的。电源模块的AC接安规电容加共模电感看下，电源模块的厂家推荐电路也是有这两个东东的

神***

你整个大家看的舒服的图，就没啥技术含量，你把你认为有技术含量的去掉，
上个让人看的舒服的完整的 PDF，大家好帮你

神***

3.3V干扰波形的 波峰 5.11V，波谷 1.76V
===【5.11V - 3.3V】 = 1.81V;  1.81V/3.3V = 55%, 电源上冲 55%
===【3.3V - 1.76V】 = 1.54V;  1.54V/3.3V = 47%, 电源下冲 47%
        1.76V,   STC8H 会复位

===这电源电路不是器件模块有问题
       就是哪原理图都有问题，或PCB设计严重有问题
       要重新设计，看完完整的原理图还得分析 PCB
===你这是严重到没人愿意学习的一套系统，无任何保密价值
       上完整的图，大家好帮你

神***

只是显示LCM卡死了
===MCU在工作， 5.11V电压偏高LCM 死了/或1.76V电压偏低LCM复位了
       如通信需要应答，估计你的MCU程序都不知往哪个分支跑程序了
       你程序遇到异常是如何处理的，这要编程的人去考虑异常时如何处理 ？
       如复位对方，重新再来；如关闭对方的电源再开电源，重新再来；
===MCU如只是送数据给LCM, 无需LCM任何应答信号，
       你就1秒复位显示LCM 20次，不停的刷新显示

神***

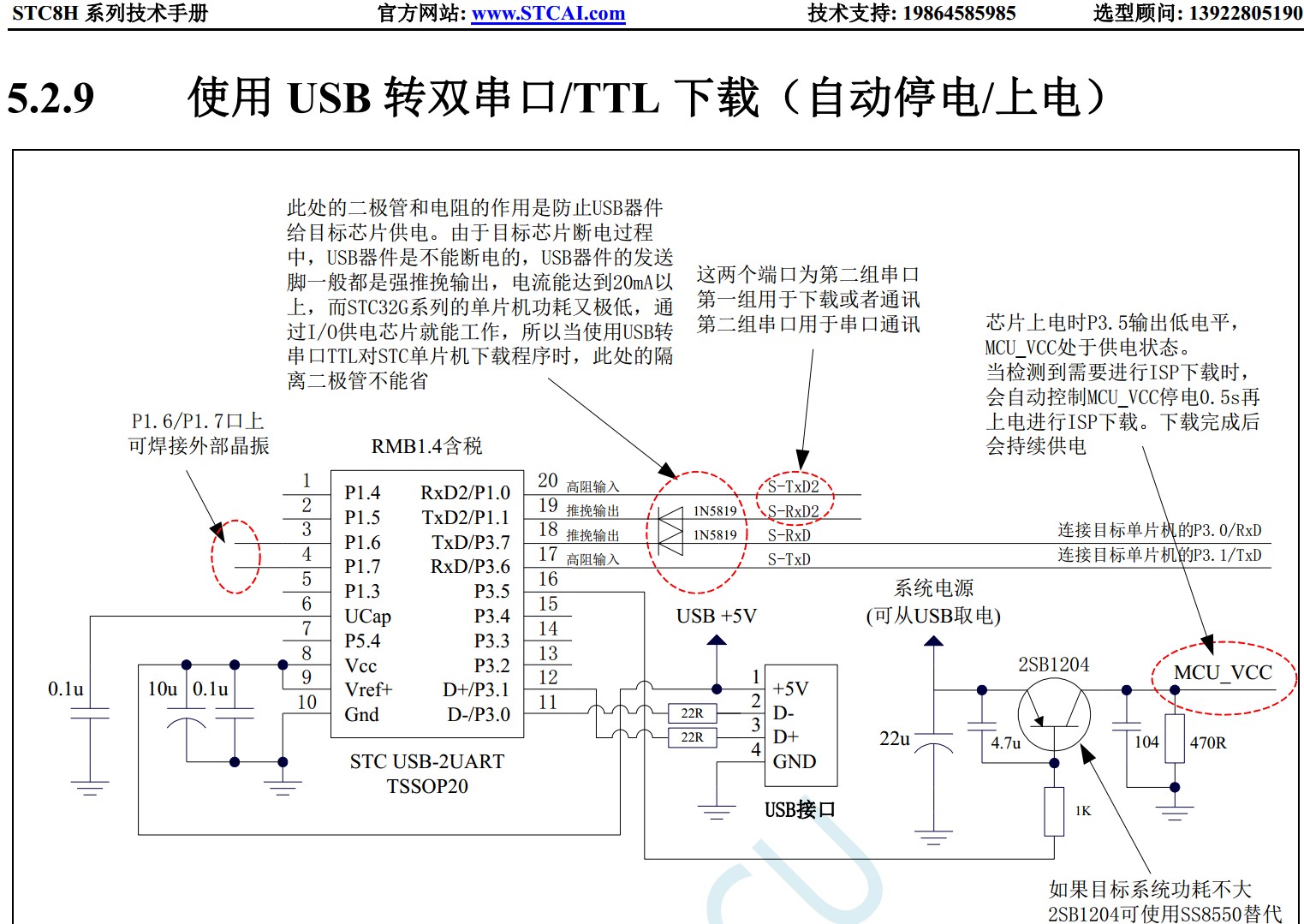

控制LCM的电源的电路，可参考下图

Nan***

神*** 发表于 2023-10-17 19:00
只是显示LCM卡死了
===MCU在工作， 5.11V电压偏高LCM 死了/或1.76V电压偏低LCM复位了
       如通信需要应 ...

我现在的 LCM不但往液晶屏发数据，还定期每秒读取 ILI9341的 ID，如果读不到液晶驱动的 ID就软件复位重启
