USB转串口芯片, USB转双串口芯片, RMB1.4, 最高波特率10M bps, 支持自动停电/上电烧录

[复制链接]
21cns***
  • 打卡等级：以坛为家II
  • 打卡总天数：566
  • 最近打卡：2025-08-23 15:25:53
已绑定手机

15

主题

1334

回帖

3766

积分

论坛元老

积分
3766
发表于 2024-1-31 14:01:26 | 显示全部楼层
波特率超过28800，下载不稳定的问题找到了吗？
会不会是电源干扰，有没有更换电脑、更换相关的线缆试试？
回复

使用道具 举报 送花
xuzheng***
  • 打卡等级：偶尔看看I
  • 打卡总天数：12
  • 最近打卡：2025-02-10 14:33:17

0

主题

18

回帖

50

积分

注册会员

积分
50
发表于 2024-2-18 20:47:23 | 显示全部楼层
本帖最后由 xuzhengkai666 于 2024-2-18 20:49 编辑

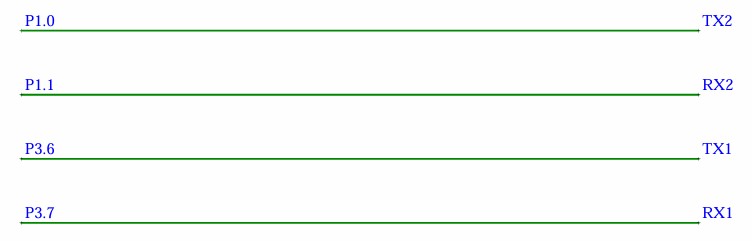

您好大佬，我想问一下STC-Link1D有没有开源图纸啊，如果开源了，为什么我在论坛搜不到呢？难不成是跟一箭双雕一样吗？是不是Link1D的RX1TX1、RX2TX2就是P3.6、P3.7、P1.0、P1.1？？，晶振也是同样的道理？

点评

电子DI***
LINK1D没开源，但是usb转串口的开源了  详情 回复 发表于 2024-2-19 16:07
回复

使用道具 举报 送花
xuzheng***
  • 打卡等级：偶尔看看I
  • 打卡总天数：12
  • 最近打卡：2025-02-10 14:33:17

0

主题

18

回帖

50

积分

注册会员

积分
50
发表于 2024-2-19 14:56:31 | 显示全部楼层

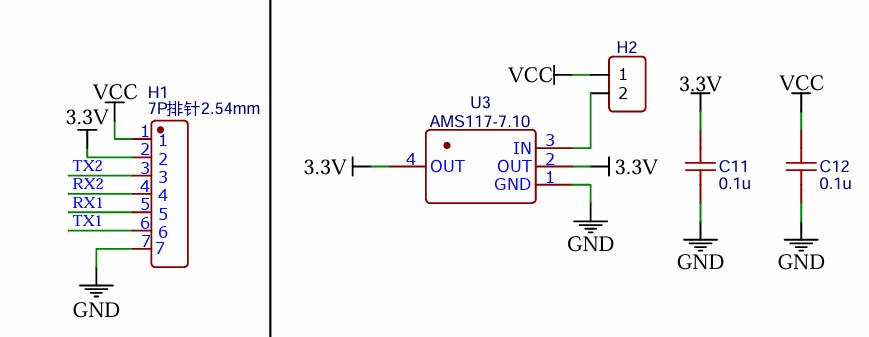

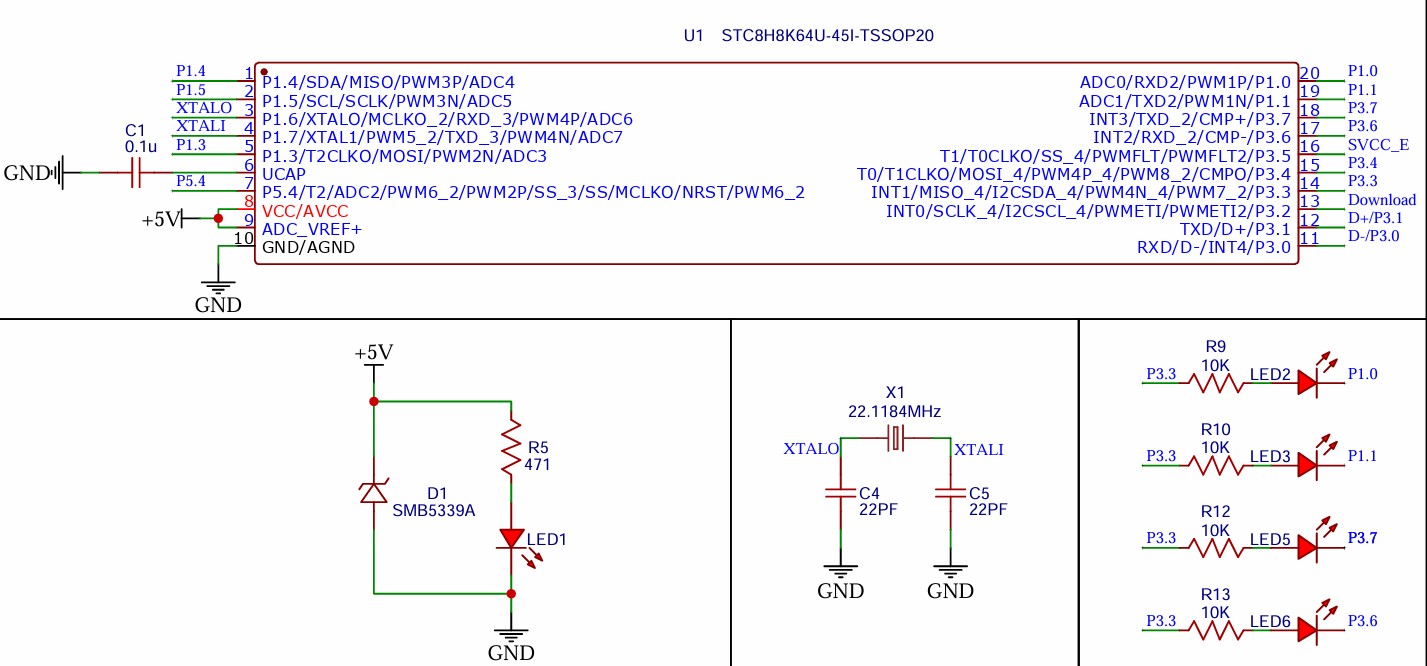

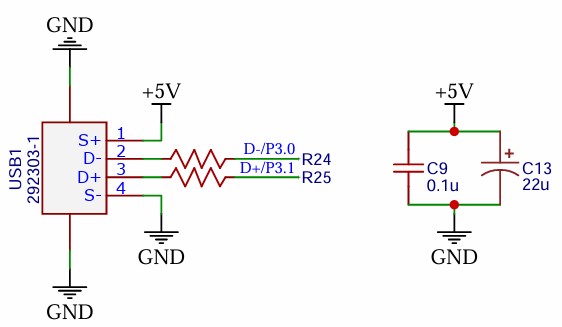

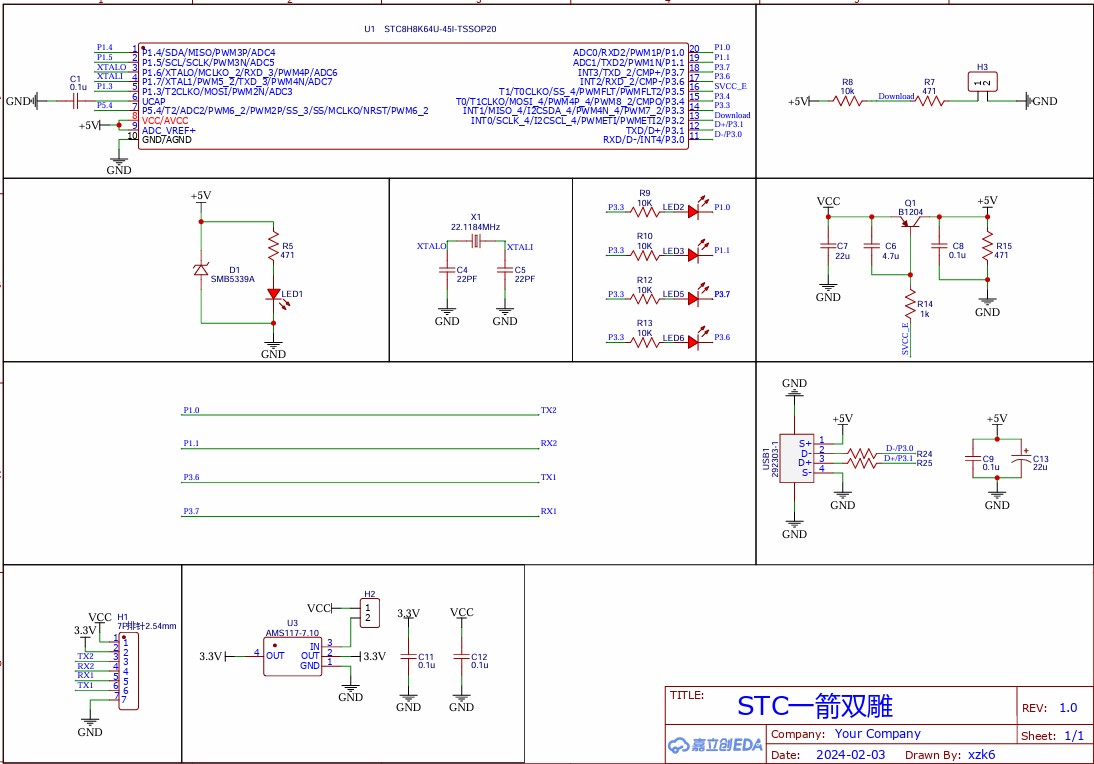

这个是我设计的原理图，麻烦STC的工程师帮我看看设计的有没有问题





Schematic_STC一箭双雕_2024-02-19.pdf

77.51 KB, 下载次数: 183
回复

使用道具 举报 送花
xuzheng***
  • 打卡等级：偶尔看看I
  • 打卡总天数：12
  • 最近打卡：2025-02-10 14:33:17

0

主题

18

回帖

50

积分

注册会员

积分
50
发表于 2024-2-19 14:59:18 | 显示全部楼层

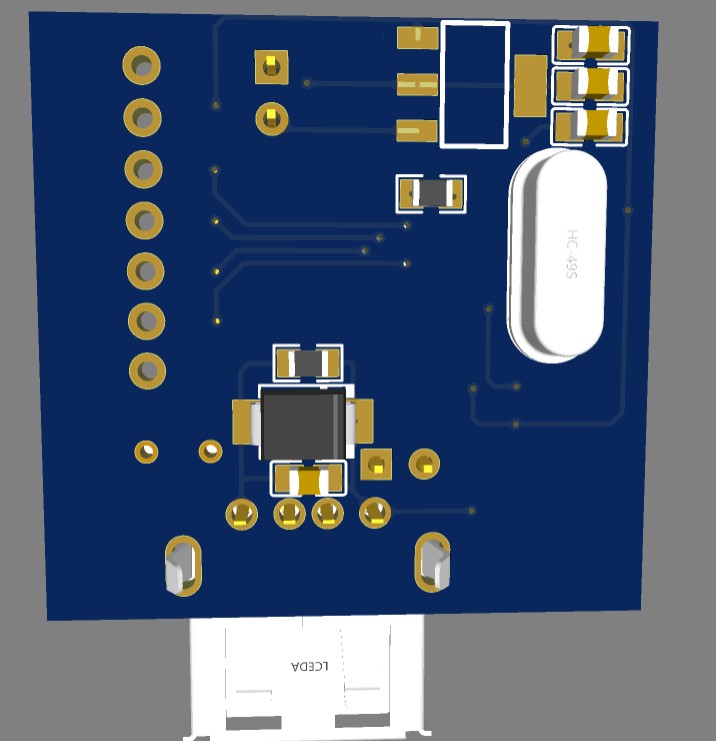

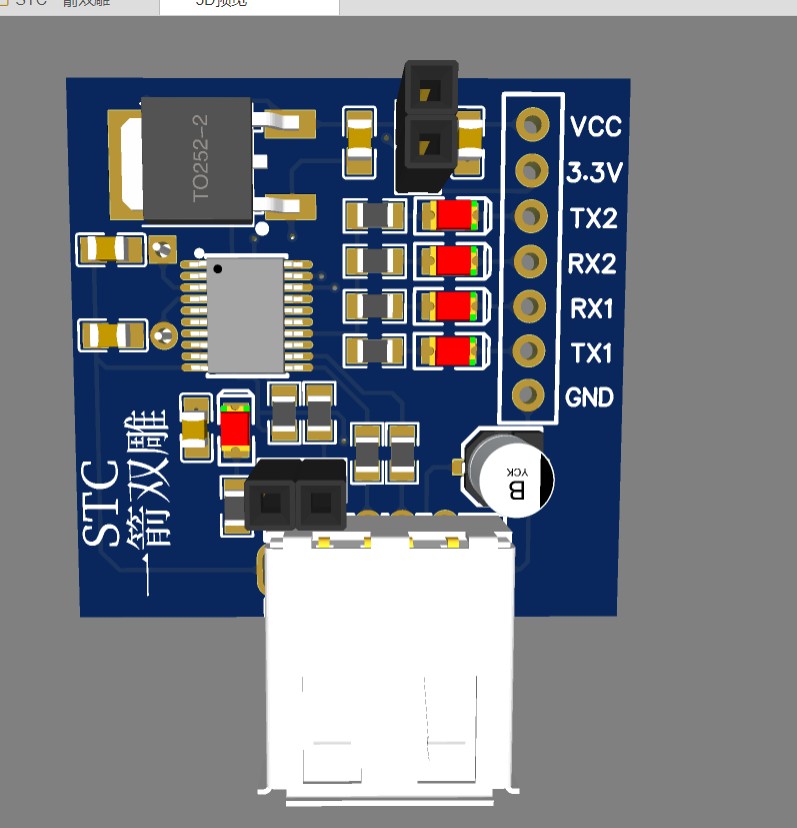

这是我设计的原理图的正反面，麻烦各位大佬指正

回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-2-19 15:04:30 | 显示全部楼层

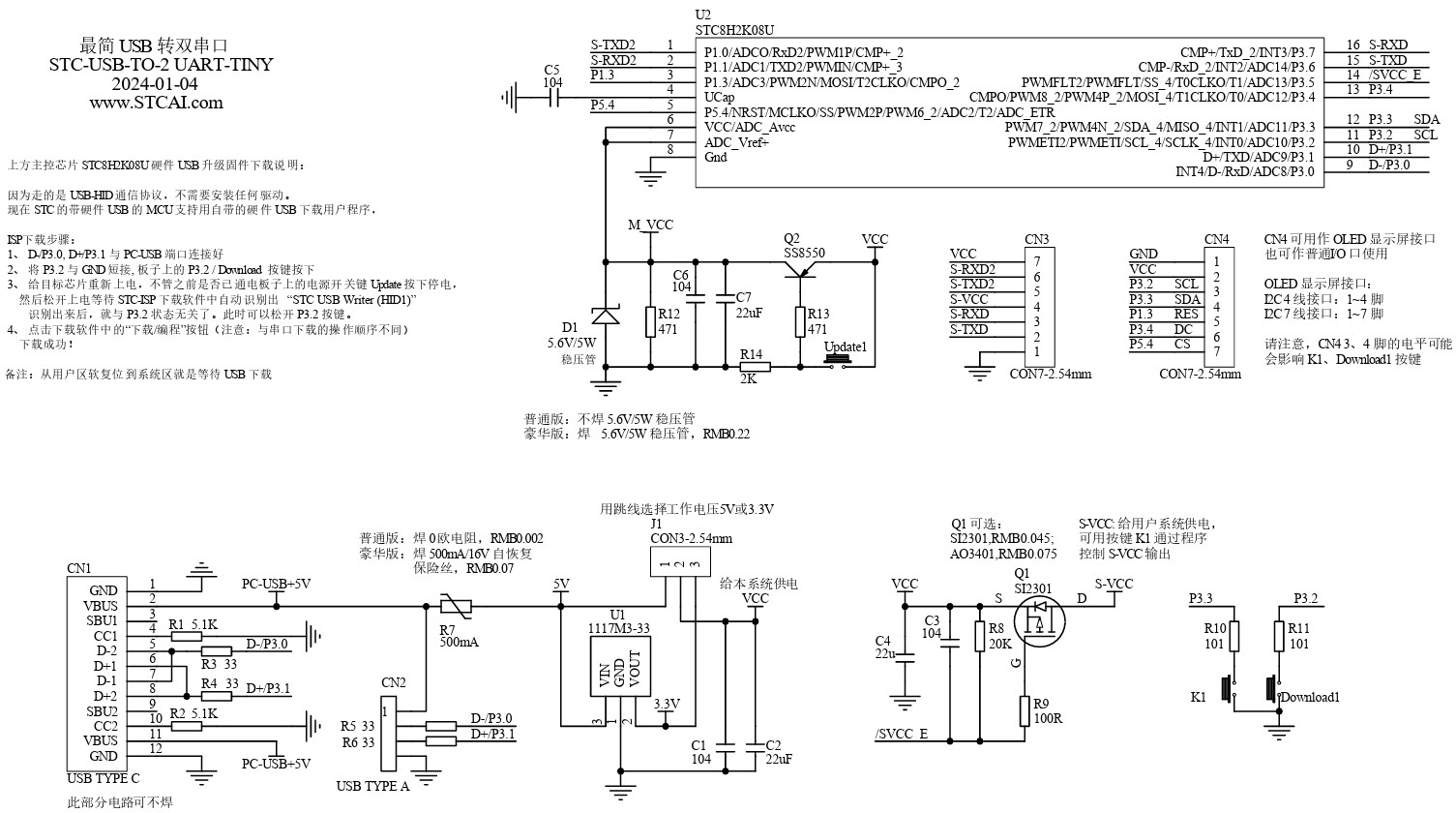

您能按照我们最新推荐的超简单电路设计吗

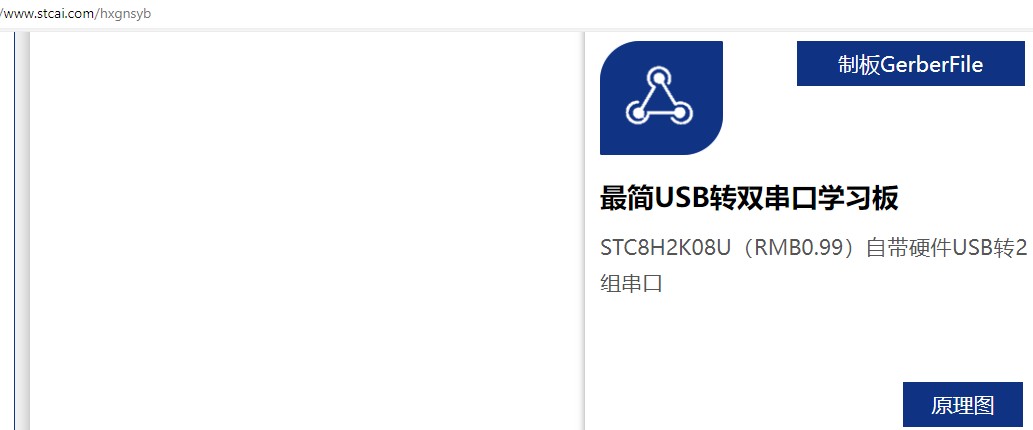

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-2-19 15:05:59 | 显示全部楼层

原理图也按我们的风格画，容易看懂

回复

使用道具 举报 送花
电子DI***
  • 打卡等级：常住居民III
  • 打卡总天数：136
  • 最近打卡：2025-06-19 15:40:05

47

主题

1350

回帖

8118

积分

荣誉版主

冲哥视频教程和各种开源资料QQ交流群884047237，可群

积分
8118
QQ
发表于 2024-2-19 16:07:14 | 显示全部楼层
xuzheng*** 发表于 2024-2-18 20:47
您好大佬，我想问一下STC-Link1D有没有开源图纸啊，如果开源了，为什么我在论坛搜不到呢？难不成是跟一箭双 ...

LINK1D没开源，但是usb转串口的开源了
回复

使用道具 举报 送花
xuzheng***
  • 打卡等级：偶尔看看I
  • 打卡总天数：12
  • 最近打卡：2025-02-10 14:33:17

0

主题

18

回帖

50

积分

注册会员

积分
50
发表于 2024-2-21 13:37:33 | 显示全部楼层
电子DI*** 发表于 2024-2-19 16:07
LINK1D没开源，但是usb转串口的开源了

我晓得的，就是也想做一个Link1D脱机下载器
回复

使用道具 举报 送花
xuzheng***
  • 打卡等级：偶尔看看I
  • 打卡总天数：12
  • 最近打卡：2025-02-10 14:33:17

0

主题

18

回帖

50

积分

注册会员

积分
50
发表于 2024-2-21 13:38:33 | 显示全部楼层
神*** 发表于 2024-2-19 15:05
原理图也按我们的风格画，容易看懂

我就按照你们图纸画的啊，只不过有些我省略了
回复

使用道具 举报 送花
xuzheng***
  • 打卡等级：偶尔看看I
  • 打卡总天数：12
  • 最近打卡：2025-02-10 14:33:17

0

主题

18

回帖

50

积分

注册会员

积分
50
发表于 2024-2-21 13:39:26 | 显示全部楼层
神*** 发表于 2024-2-19 15:04
您能按照我们最新推荐的超简单电路设计吗

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

？？？？？
不是有些元器件省略吗，我吧这些都省略没加上啊

点评

电子DI***

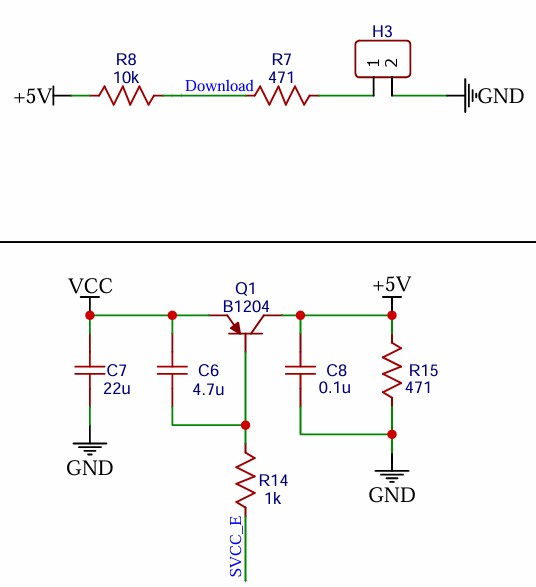

姚总的意思是让你一模一样照抄官网的这个电路图就好了 [attachimg]35612[/attachimg] 你的图对外供电的接口没有断电电路，对于部分要冷启动的应用就不好下载了，USB供电接口也没有过那个B1204的保护管，甚至那个保  详情 回复 发表于 2024-2-21 13:55
回复

使用道具 举报 送花
