请问：可以检测到目标芯片，但是一下载程序就通信超时，是什么原因？

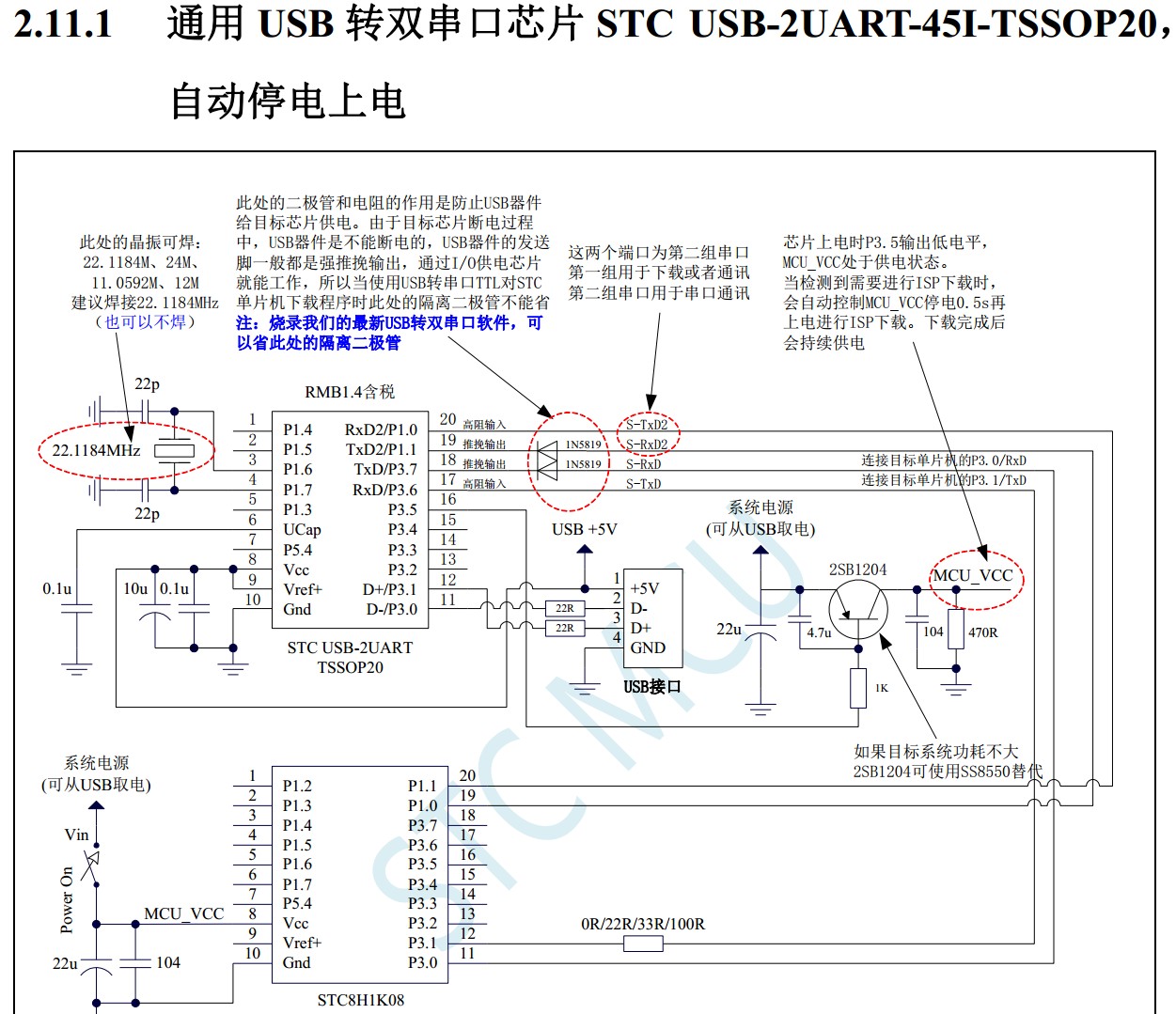

具体的原理图，操作视频发上来看下

hai*** · 发表于 2024-1-19 19:08:15

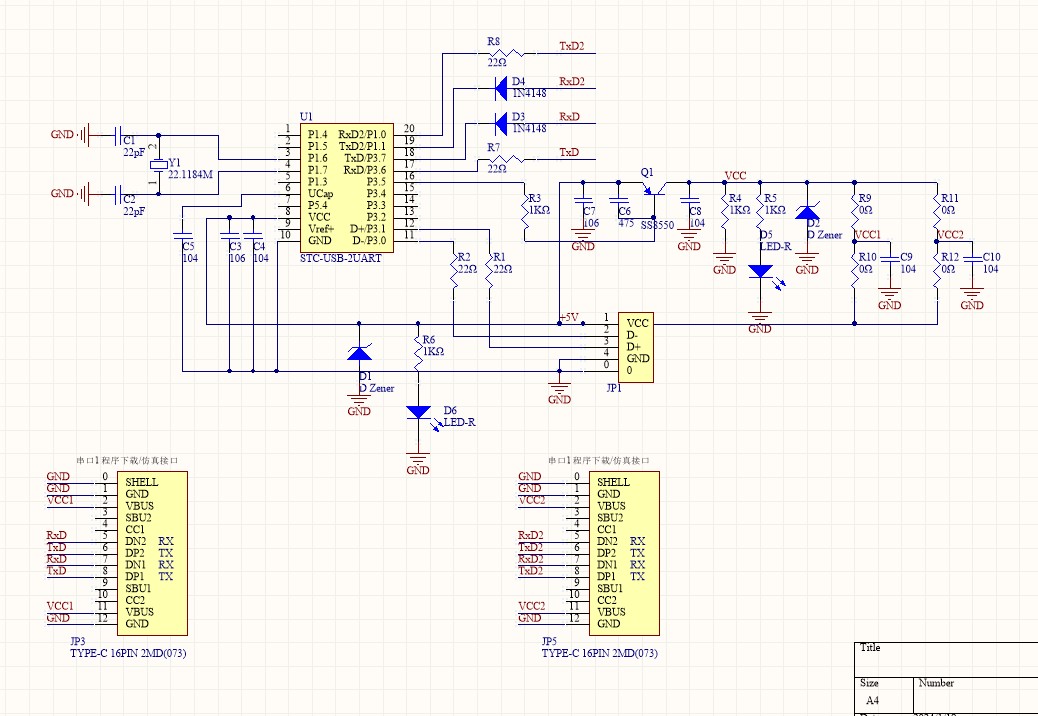

外部晶振电路没有焊接，R4 R10 R11没有焊接，D3 D4二极管后来换成0Ω电阻也还是存在问题

hai*** · 发表于 2024-1-19 19:11:01

神*** 发表于 2024-1-19 11:43
具体的原理图，操作视频发上来看下

这是视频

神*** · 发表于 2024-1-19 21:33:52

神*** · 发表于 2024-1-19 21:37:07

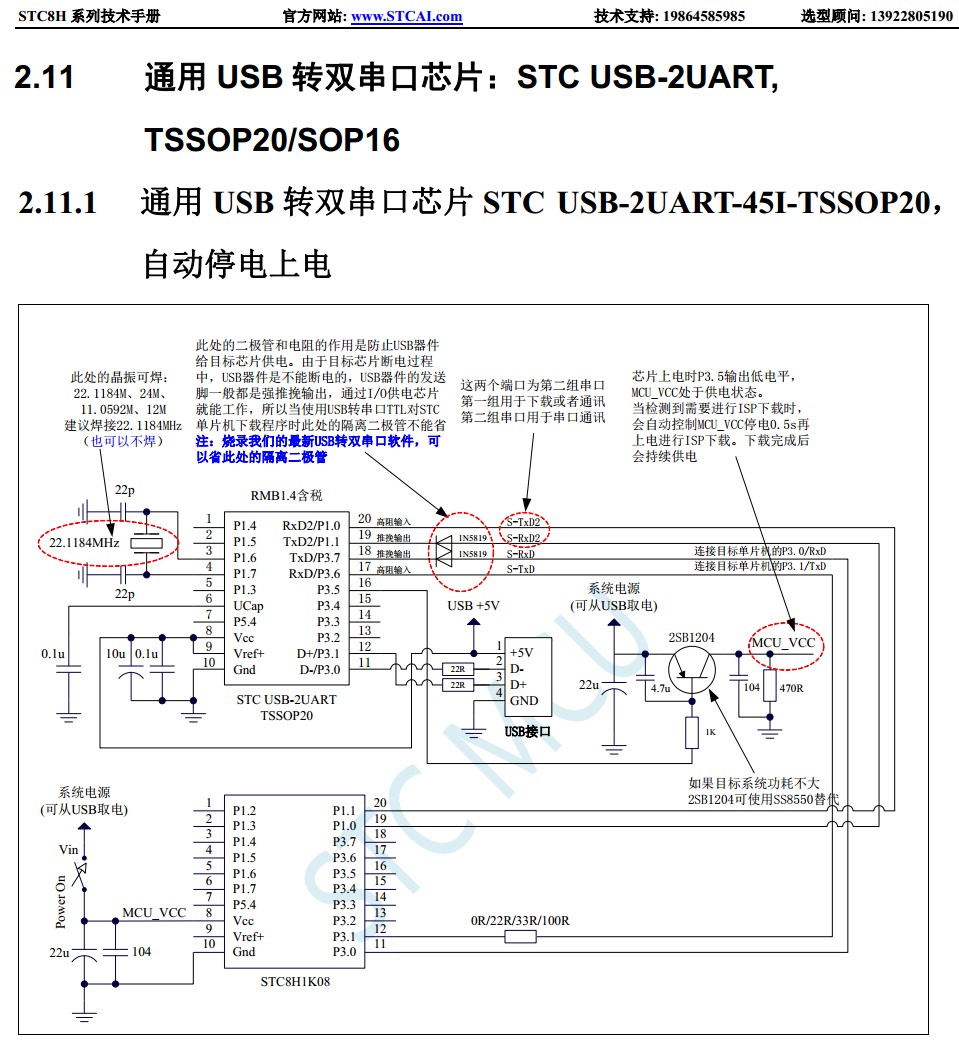

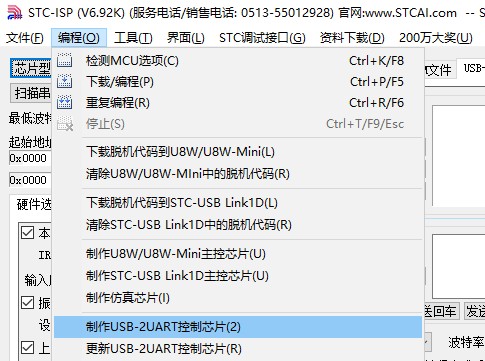

STC-ISP 用最新的 V6.92K


USB转双串口芯片也可以重新制作下母片


神*** · 发表于 2024-1-19 21:48:59

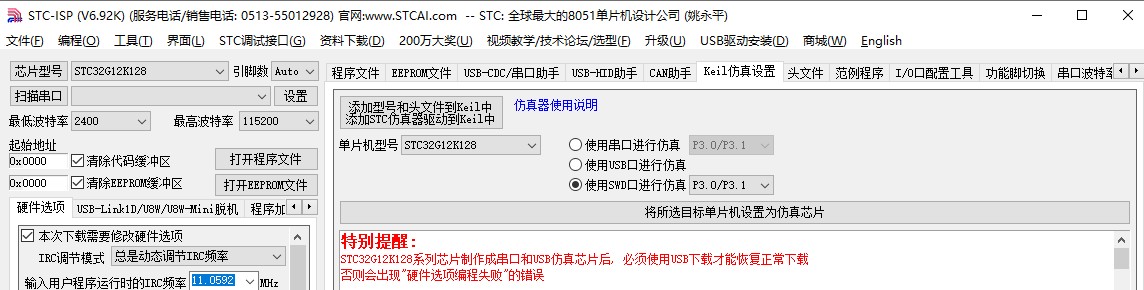

特别提醒:
STC32G12K128系列芯片制作成串口和USB仿真芯片后, 必须使用USB下载才能恢复正常下载
否则会出现"硬件选项编程失败"的错误

hai*** · 发表于 2024-1-20 17:29:09

神*** 发表于 2024-1-19 21:48
特别提醒:
STC32G12K128系列芯片制作成串口和USB仿真芯片后, 必须使用USB下载才能恢复正常下载
否则 ...

可以正常给STC8G2K64芯片下载，但就是不能给STC32G12K128芯片下载程序，可以正常检测到芯片，只是到“正在擦除目标区域”就通信超时。
没有把STC32G12K128制作成串口和USB仿真芯片

hai*** · 发表于 2024-1-20 17:30:44

hai*** 发表于 2024-1-19 19:08
外部晶振电路没有焊接，R4 R10 R11没有焊接，D3 D4二极管后来换成0Ω电阻也还是存在问题 ...

原理图中Vref引脚没有连接，在实物板上和VCC短接了

hai*** · 发表于 2024-1-20 18:08:04

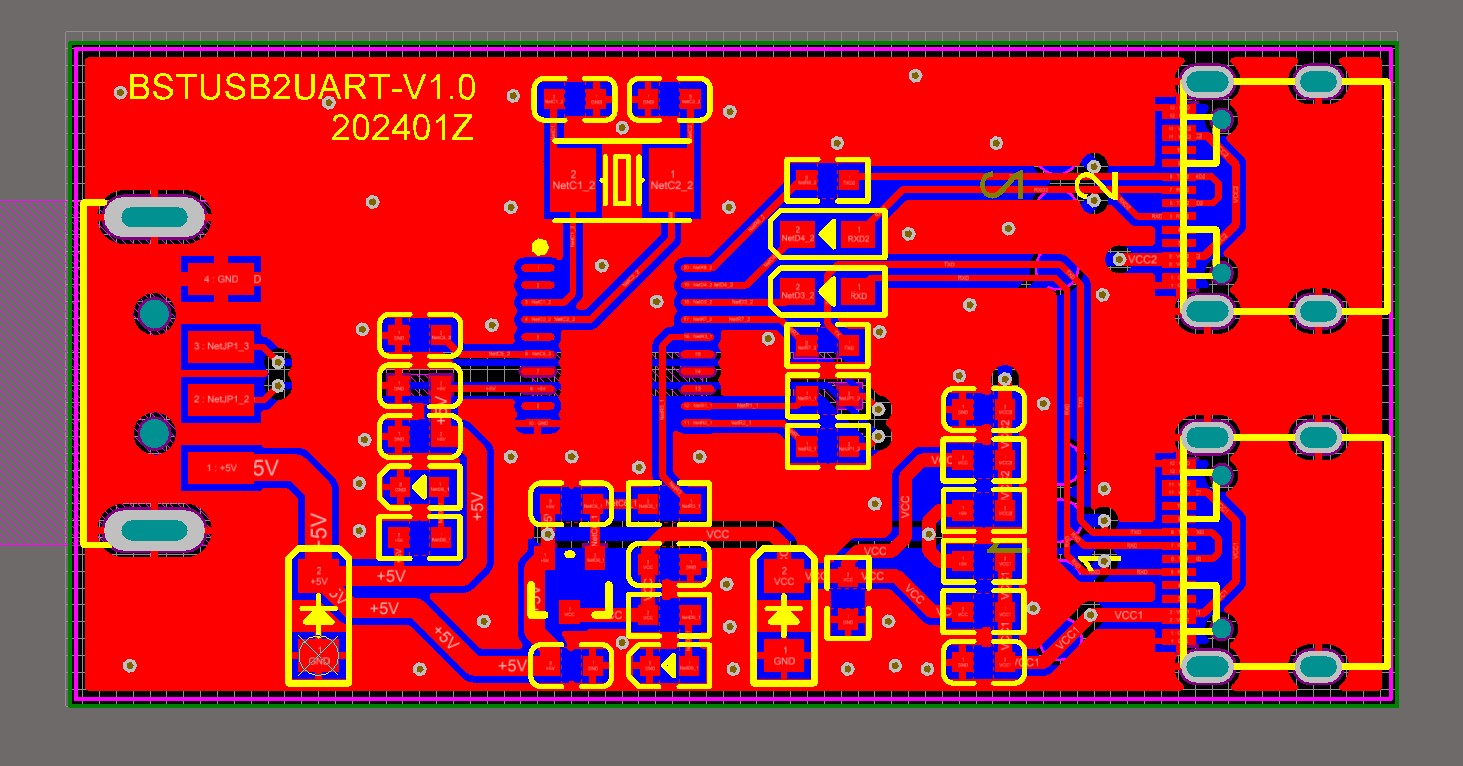

把最高波特率降到28800及以下，可以稳定下载程序了，但是下载太慢了。。。波特率高了就不稳定，板子画的比较随意，是布线问题吗？还是没焊接外部晶振？

神*** · 发表于 2024-1-20 18:26:08
