STC8G1K08-20,ADC采样的数据不稳定

aer***

梁*** 发表于 2025-8-4 13:44
你使用串口发送脚做ADC输入，你是怎么监控ADC值的？

以上测试程序时，只修改target_input_value输入方式，其它代码保持完全一样。  另外adc采样时，先start adc ,  然后检查adc的完成flag,  如果没有完成就去检查usart有没有收到数据，有完成就处理adc的输入值，然后马上开始下一次采样。 另外，测试例子有8/9个nop的指令的，我有测试加上和去掉这些nop，好像都没有影响测试结果。

erci***

aer*** 发表于 2025-8-4 14:24
你好，这个是要做一个servo的程序，
1.  p3.1采集电位器的电位值， adc使用了10bit的采样，即0-1023,名为  ...

单看这个描述感觉是一个pin上同时用两种外设互相干扰了。
请问输入周期是多少呢，是否尝试分时复用，ADC采集时取消设置串口试下？

aer***

erci*** 发表于 2025-8-4 14:40
单看这个描述感觉是一个pin上同时用两种外设互相干扰了。
请问输入周期是多少呢，是否尝试分时复用，ADC ...

输入周期，可以认为就是usart就是输入出一次，9600bps， 然后后面都就不输入了。  我试一下把usart关掉，这个好像只需停timer1，然后取消中断enable，就可以了吧？

两种外设互相干扰，我也是怀疑, 另外  其实我也测试过adc 对于不同channel的采样，也是会冲突的。
测试办法如下：
1. 先对adc的channel 0 (p3.0) 采样，  采样完成16次。
2. 再对adc的channel 1 (p3.1)采样，  采样完成16次.

发现 channel 0  和 channel 1 的值会相互污染。

然后，把次数改成100次，改成下面的样子，就好了。逻辑如下：
1. 先对adc的channel 0 (p3.0) 采样，  采样完成100次。
2. 再对adc的channel 1 (p3.1)采样，  采样完成100次.

aer***

梁*** 发表于 2025-8-4 13:44
你使用串口发送脚做ADC输入，你是怎么监控ADC值的？

补充，要是  “当adc采样值 adc_input_value 和 target_input_value相差不过超2时” 这里这个2这个数值，要是改成10, 这个在usart打开的时候也比较稳定，但是效果无法满足设计要求，误差太大了。。。。  也怀能是输入值有问题，只是测试usart打开，target_input_value直接写死512, 后面不修改了。测试结果看到 也是 “到达512附近时，无法停止转动，不停在正反的抖动。”

erci***

aer*** 发表于 2025-8-4 15:14
输入周期，可以认为就是usart就是输入出一次，9600bps， 然后后面都就不输入了。  我试一下把usart关掉， ...

还有把REN也可以禁掉。

两个ADC通道互相影响就不应该了。
可以参考开天斧开发板这个例程试下：
08-16路ADC轮询-每路16次ADC转换取中间8次求平均值-串口1返回结果.zip (26.73 KB, 下载次数: 5)

2025-8-4 15:31 上传

点击文件名下载附件

aer***

erci*** 发表于 2025-8-4 15:31
还有把REN也可以禁掉。

两个ADC通道互相影响就不应该了。

好的，两个通道相互影响，会不会和我的使用方式有关的？ 我看示例是阻塞型的，我改了使用异步的方式，这个会不会有影响？


例子中，是这样的取采样的：
u16        Get_ADC12bitResult(u8 channel)        //channel = 0~15
{
        ADC_RES = 0;
        ADC_RESL = 0;

    ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;    //启动 AD 转换
    _nop_();
    _nop_();
    _nop_();
    while((ADC_CONTR & 0x20) == 0);   //等待ADC结束
    ADC_CONTR &= ~0x20;     //清除ADC结束标志
    return (((u16)ADC_RES << 8) | ADC_RESL);
}



而我的是采样是这样取的：


u8 current_channel

void start_adc(u8 channel)
{
        ADC_RES = 0;
        ADC_RESL = 0;
        current_channel  = channel;

    ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;    //启动 AD 转换

    _nop_();
    _nop_();
    _nop_();
}



void main()
{

        u16 adc_acc;
        u16 ch0_adc = 0;
        u16 ch1_adc = 0;

        start_adc(0);
        while(1)
        {

                if((ADC_CONTR & 0x20))
                {

                        ADC_CONTR &= ~0x20;     //清除ADC结束标志
                          adc_acc =  (((u16)ADC_RES << 8) | ADC_RESL);


                        if(current_channel == 0)
                        {
                                if(ch0_adc == 0 )
                                {
                                        ch0_adc = adc_acc;
                                }
                                else
                                {
                                        ch0_adc = (ch0_adc*15 + adc_acc)/16;
                                }
                                  start_adc(1);  //轮到ch1采样
                        }
                        else
                        {

                                if(ch1_adc == 0 )
                                {
                                        ch1_adc = adc_acc;
                                }
                                else
                                {
                                        ch1_adc = (ch1_adc*15 + adc_acc)/16;
                                }

                                start_adc(0); //轮到ch0采样

                        }
                }

                //TODO
                process_other_option();

        }

}

erci***

aer*** 发表于 2025-8-4 18:04
好的，两个通道相互影响，会不会和我的使用方式有关的？ 我看示例是阻塞型的，我改了使用异步的方式，这 ...

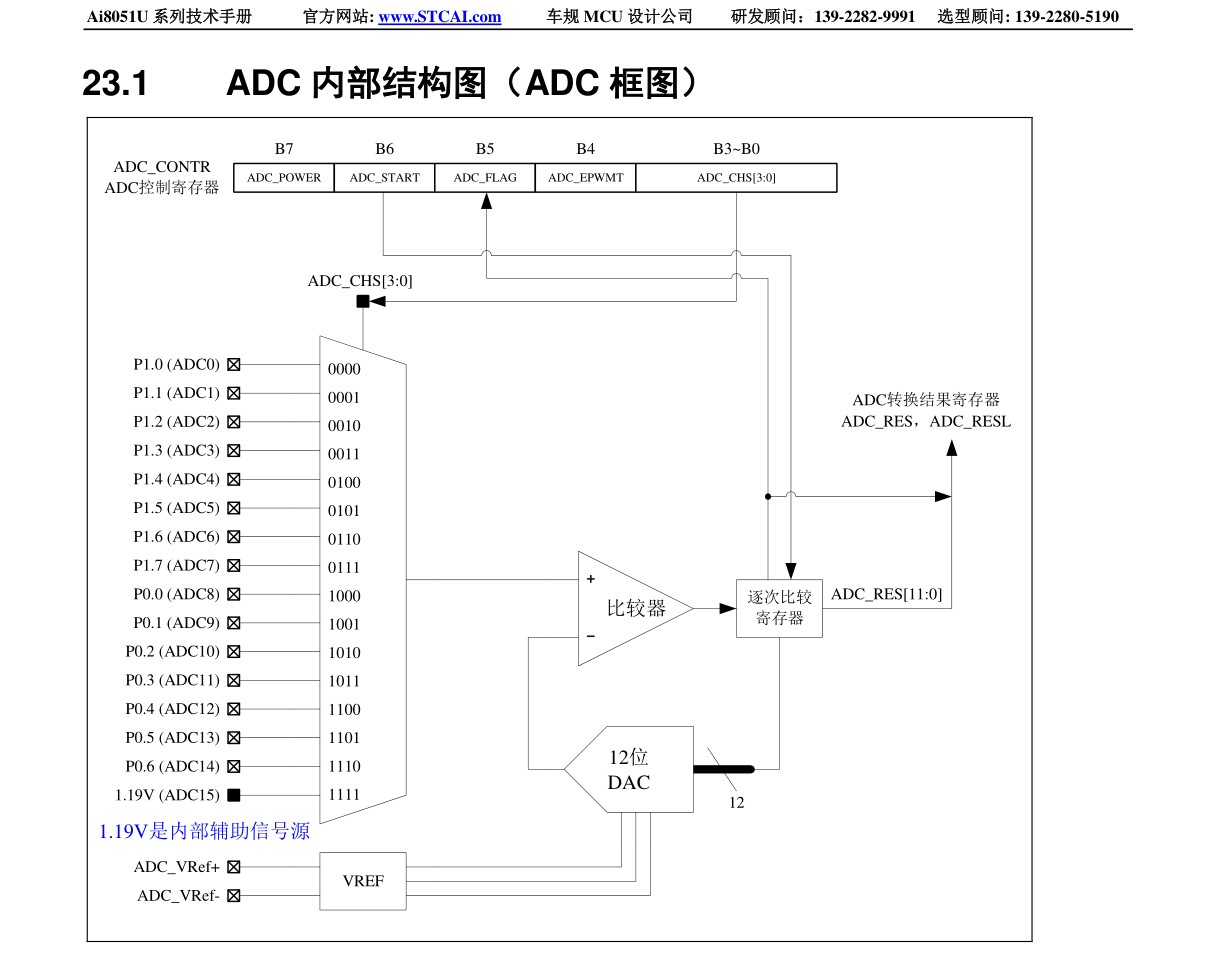

参考这个结构图不支持异步，一个采集完 再切换另一个。

aer***

erci*** 发表于 2025-8-4 18:11
参考这个结构图不支持异步，一个采集完 再切换另一个。

我也换了一个办法，先采样16个每个，完了再换下一个， 实际只是adc的过程中，我要有机率去做一些其它事情，如计算pwm的宽度，usart的指令处理，更新电机的控制pwm等，
这是异步，而不是并发， 确实这样也会有问题？ 我老实先按例子改了试试


u8 current_channel

void start_adc(u8 channel)
{
        ADC_RES = 0;
        ADC_RESL = 0;
        current_channel  = channel;

    ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;    //启动 AD 转换

    _nop_();
    _nop_();
    _nop_();
}



void main()
{

        u16 adc_acc;
        u16 ch0_adc = 0;
        u16 ch1_adc = 0;
        u16 num_sample= 0;

        start_adc(0);
        while(1)
        {

                if((ADC_CONTR & 0x20))
                {

                        ADC_CONTR &= ~0x20;     //清除ADC结束标志
                          adc_acc =  (((u16)ADC_RES << 8) | ADC_RESL);

                          num_sample ++;
                        if(current_channel == 0)
                        {
                                if(ch0_adc == 0 )
                                {
                                        ch0_adc = adc_acc;
                                }
                                else
                                {
                                        ch0_adc = (ch0_adc*15 + adc_acc)/16;
                                }
                                if(num_sample>16)
                                {
                                     num_sample = 0;
                                    start_adc(1);  //轮到ch1采样
                                }
                                else
                                {
                                      start_adc(0);
                                }
                        }
                        else
                        {

                                if(ch1_adc == 0 )
                                {
                                        ch1_adc = adc_acc;
                                }
                                else
                                {
                                        ch1_adc = (ch1_adc*15 + adc_acc)/16;
                                }
                                 if(num_sample>16)
                                 {
                                           num_sample = 0;
                                        start_adc(0); //轮到ch0采样
                                 }
                                   else
                                {
                                      start_adc(1);
                                }

                        }
                }

                //TODO
                process_other_option();

        }

}

aer***

aer*** 发表于 2025-8-4 19:16
我也换了一个办法，先采样16个每个，完了再换下一个， 实际只是adc的过程中，我要有机率去做一些其它事 ...

这个办法也是有问题的。

erci***

aer*** 发表于 2025-8-4 19:16
这个办法也是有问题的。

“adc的过程中，我要有机率去做一些其它事情”

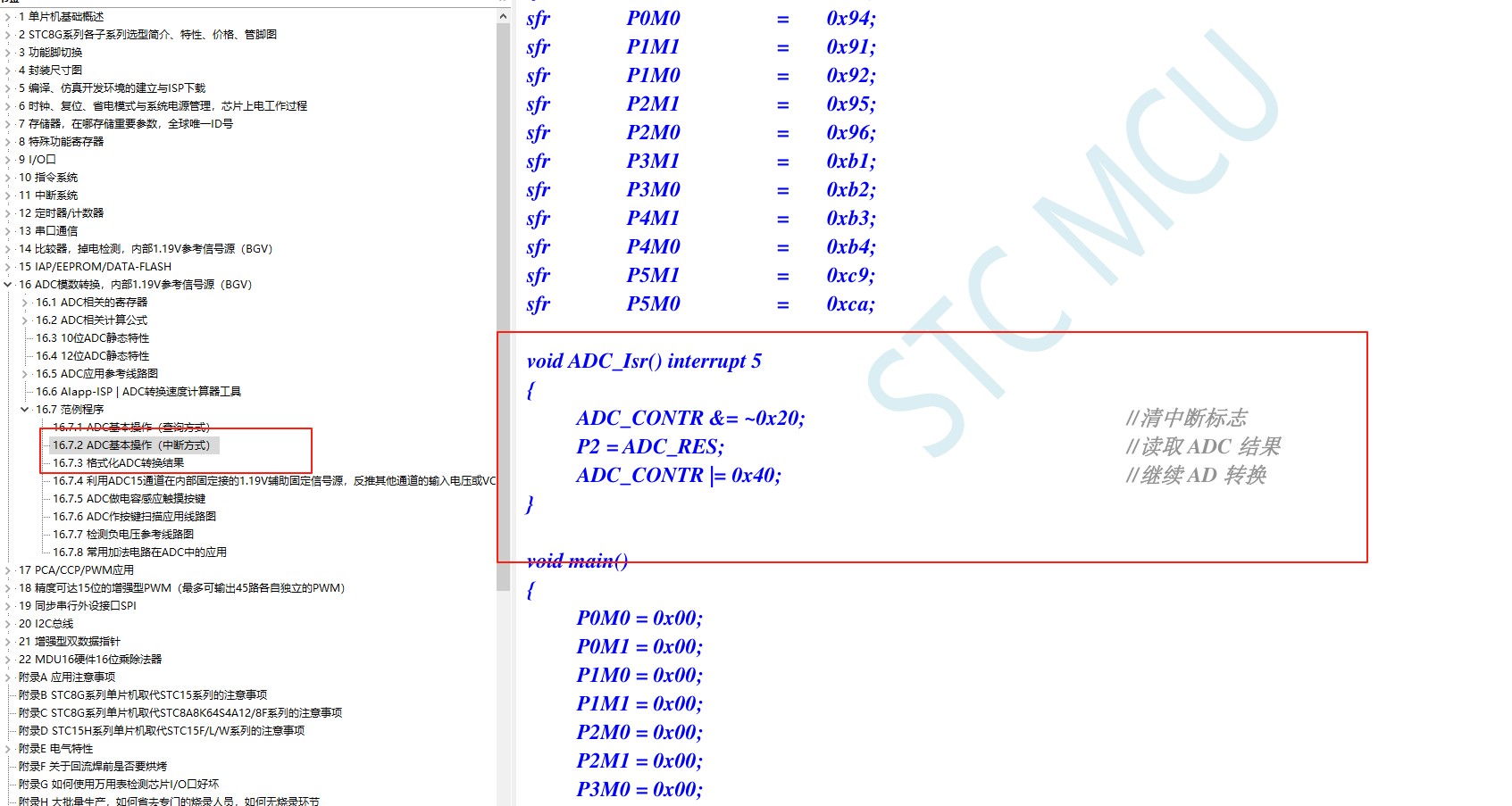

一个是参考手册里的，中断方式ADC：

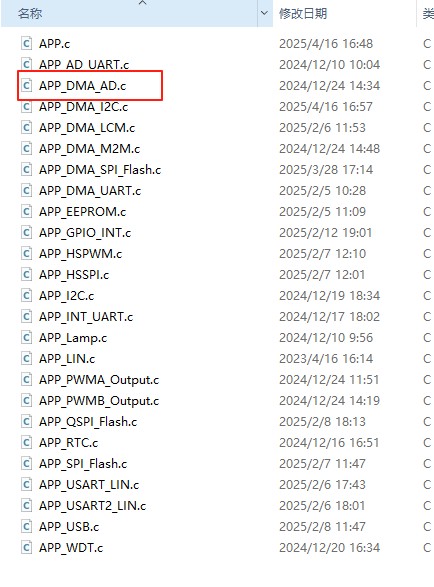

另一个，8G手册看了下没DMA，要是换8H8K64U，则可参考库函数例程包的ADC_DMA例程：
https://www.stcaimcu.com/data/do ... 1U-SOFTWARE-LIB.zip
