STC8G1K08-20,ADC采样的数据不稳定

mzh***

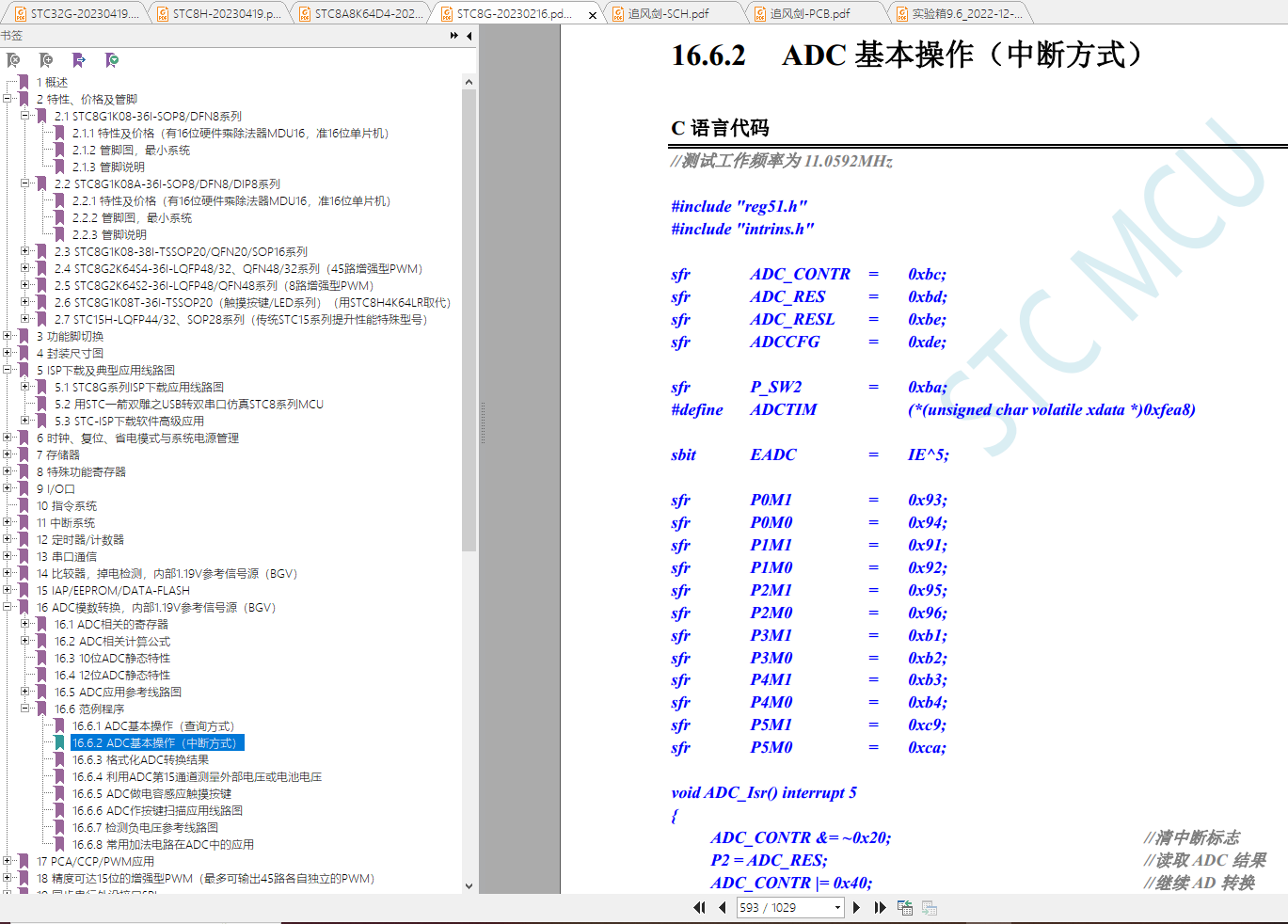

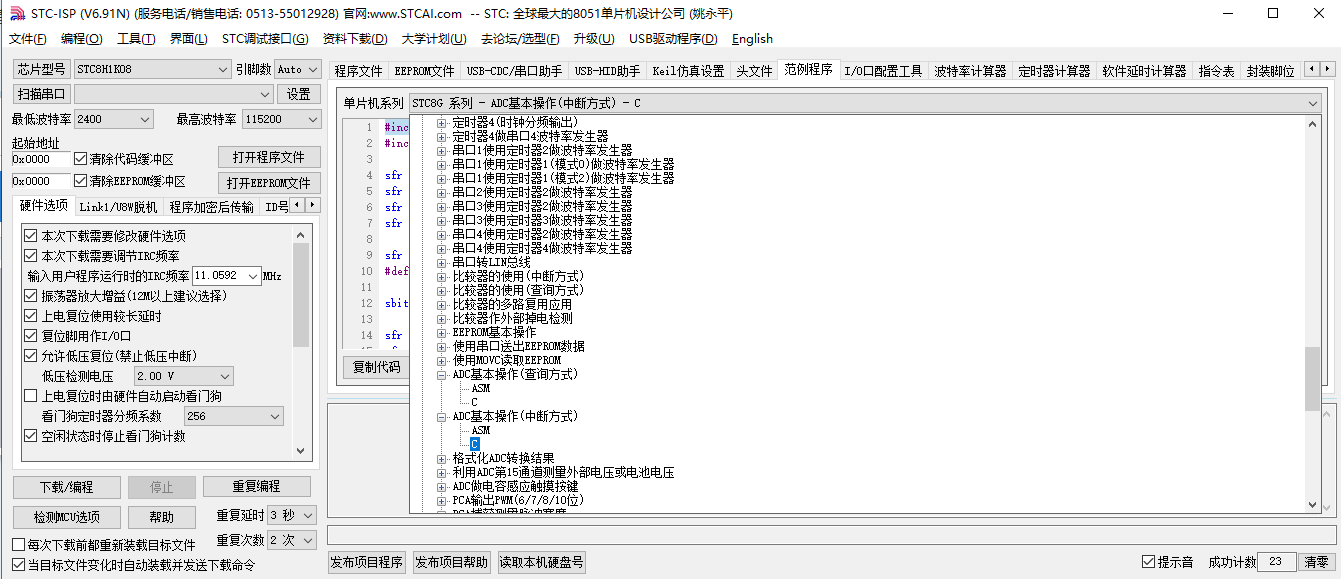

用了示例程序，


[15:44:35.197]收←◆ADC01=0539
[15:44:35.323]收←◆ADC02=0334
  ADC15=0241

[15:44:36.081]收←◆ADC00=0615
[15:44:36.206]收←◆ADC01=0585
  ADC15=0240


[15:44:37.089]收←◆ADC00=0560
[15:44:37.215]收←◆ADC01=0669
ADC15=0241


[15:44:38.099]收←◆ADC00=0535
[15:44:38.225]收←◆ADC01=0721
  ADC15=0240


[15:44:39.108]收←◆ADC00=0553
[15:44:39.234]收←◆ADC01=0721
ADC15=0241


[15:44:40.118]收←◆ADC00=0633
[15:44:40.244]收←◆ADC01=0680
ADC15=0240


[15:44:41.127]收←◆ADC00=0701
[15:44:41.253]收←◆ADC01=0621
ADC15=0240


[15:44:42.137]收←◆ADC00=0733
[15:44:42.263]收←◆ADC01=0563
ADC15=0240


[15:44:43.146]收←◆ADC00=0698
[15:44:43.272]收←◆ADC01=0530
ADC15=0240


[15:44:44.156]收←◆ADC00=0645
[15:44:44.282]收←◆ADC01=0557
ADC15=0240


[15:44:45.164]收←◆ADC00=0573
[15:44:45.291]收←◆ADC01=0651
ADC15=0240


[15:44:46.174]收←◆ADC00=0536
[15:44:46.300]收←◆ADC01=0728
ADC15=0240


[15:44:47.183]收←◆ADC00=0564
[15:44:47.309]收←◆ADC01=0715
ADC15=0240


[15:44:48.193]收←◆ADC00=0662
[15:44:48.319]收←◆ADC01=0664
ADC15=0240


[15:44:49.202]收←◆ADC00=0722
[15:44:49.328]收←◆ADC01=0588
ADC15=0240


[15:44:50.211]收←◆ADC00=0711
[15:44:50.337]收←◆ADC01=0537
ADC15=0242


[15:44:51.220]收←◆ADC00=0645
[15:44:51.346]收←◆ADC01=0552
ADC15=0240


[15:44:52.229]收←◆ADC00=0577
[15:44:52.355]收←◆ADC01=0654
ADC15=0241

ADC0和ADC1是短接的，读回来的值，很不稳定。

[15:48:09.167]收←◆ADC01=0002
ADC15=0254


[15:48:10.052]收←◆ADC00=0001
ADC15=0255


[15:48:11.062]收←◆ADC00=0003
ADC15=0255


[15:48:12.071]收←◆ADC00=0001
ADC15=0255


[15:48:13.082]收←◆ADC00=0003
ADC15=0254


[15:48:14.092]收←◆ADC00=0001
ADC15=0254


[15:48:15.102]收←◆ADC00=0002
ADC15=0283


[15:48:16.113]收←◆ADC00=0003
ADC15=0254


[15:48:17.122]收←◆ADC00=0002
ADC15=0254


[15:48:18.132]收←◆ADC00=0001
ADC15=0255


[15:48:19.143]收←◆ADC00=0002
ADC15=0269


[15:48:20.152]收←◆ADC00=0003
ADC15=0254


[15:48:21.163]收←◆ADC00=0005
ADC15=0254


[15:48:22.173]收←◆ADC00=0001
ADC15=0254


[15:48:23.182]收←◆ADC00=0003
ADC15=0255


而且如果是用USB供电时，ADC15的值，都是不稳定的。

mzh***

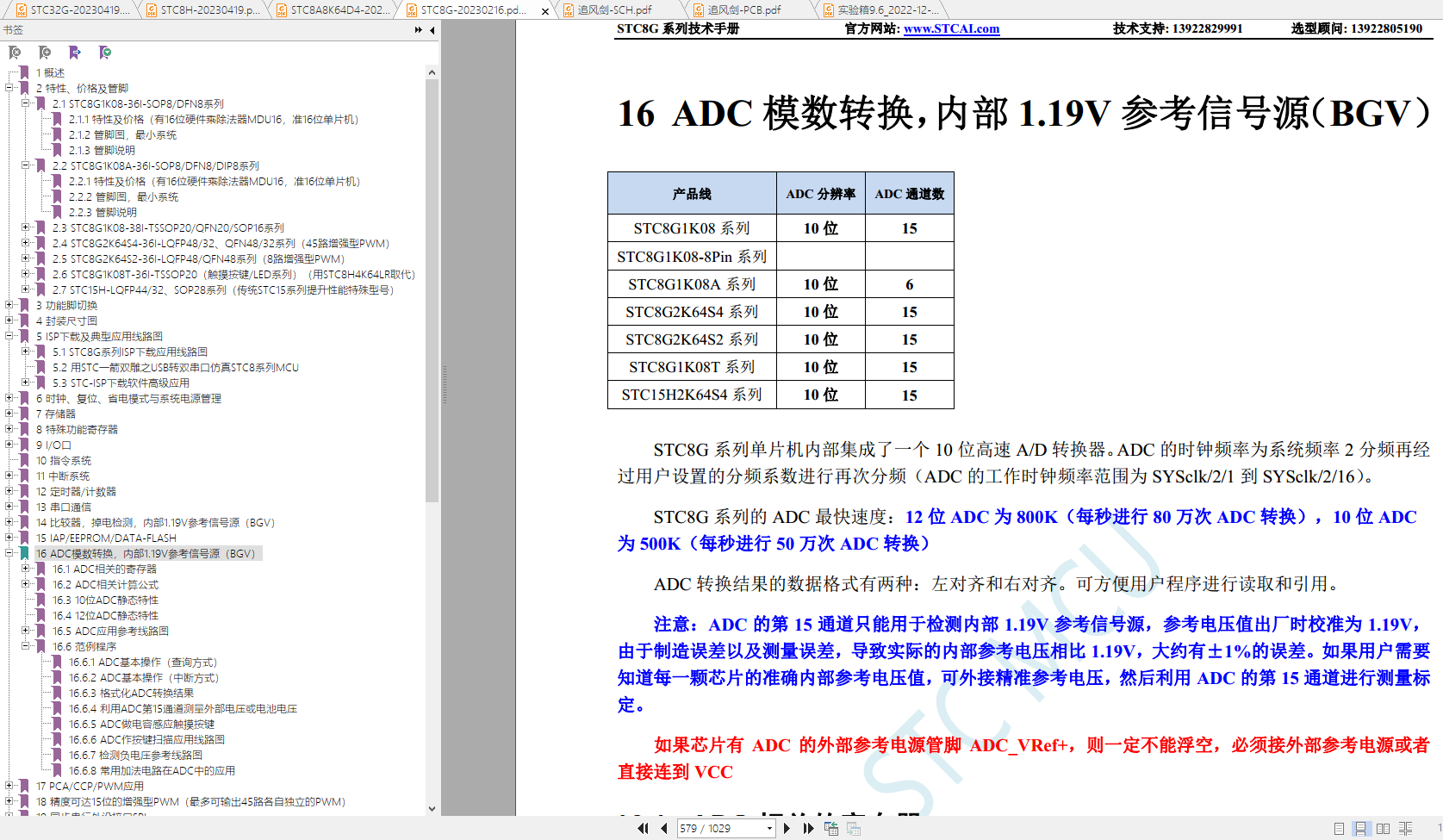

ADC15，是内部的1.19V电压，这个值怎么会不稳？。
ADC0和ADC1是直接短接，接的外部采样，采样我用示波器看了，波动不大，但数据却相差非常大。

神***

先将采样时间设到最长

mzh***

void InitADC()
{


    P_SW2 |= 0x80;
    ADCTIM = 0x3f;                              //设置ADC内部时序
    P_SW2 &= 0x7f;
    ADCCFG = 0x0f;                              //设置ADC时钟为系统时钟/2/16  | ADC_SPEEDLL
//    ADC_CONTR = 0x80;                         //使能ADC模块
        ADC_RES = 0;                                                                  //清ADC转化结果
    ADC_CONTR = ADC_POWER;                                  //  使能ADC电源
    delayms(2);                       //ADC power-on delay and Start A/D conversion
}
时间已经是最长了，感觉好象是电源哪有不稳定情况，但我都已经是照推荐的配置了

mzh***

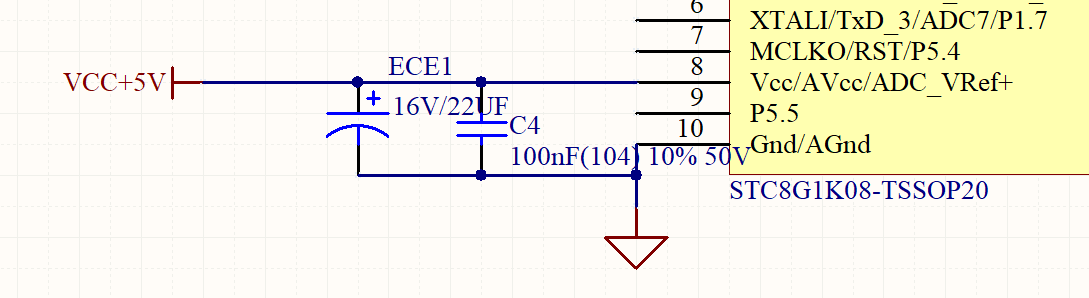

电源部分照推荐的，应该也没有错。

神***

mzh***

采集回来的数据 10%左右一直跳动。
示波器上看波纹并不大

32位***

mzh*** 发表于 2023-5-15 10:43
采集回来的数据 10%左右一直跳动。
示波器上看波纹并不大

初始化时打开ADC电源，等待1ms后进行采集

梁***

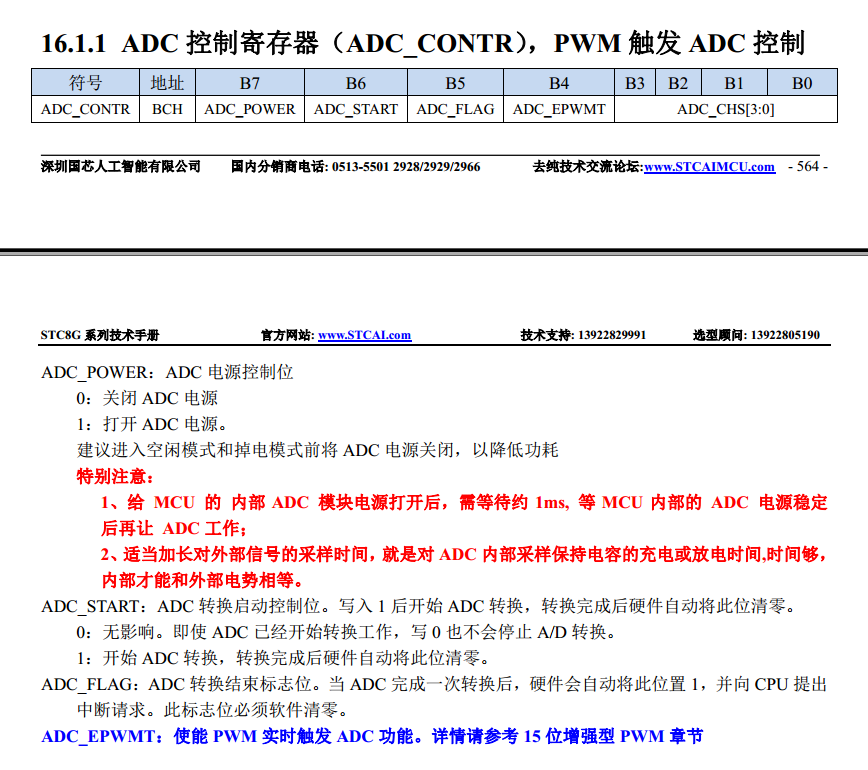

每次打开ADC电源，至少等待1ms以上才启动ADC转换。

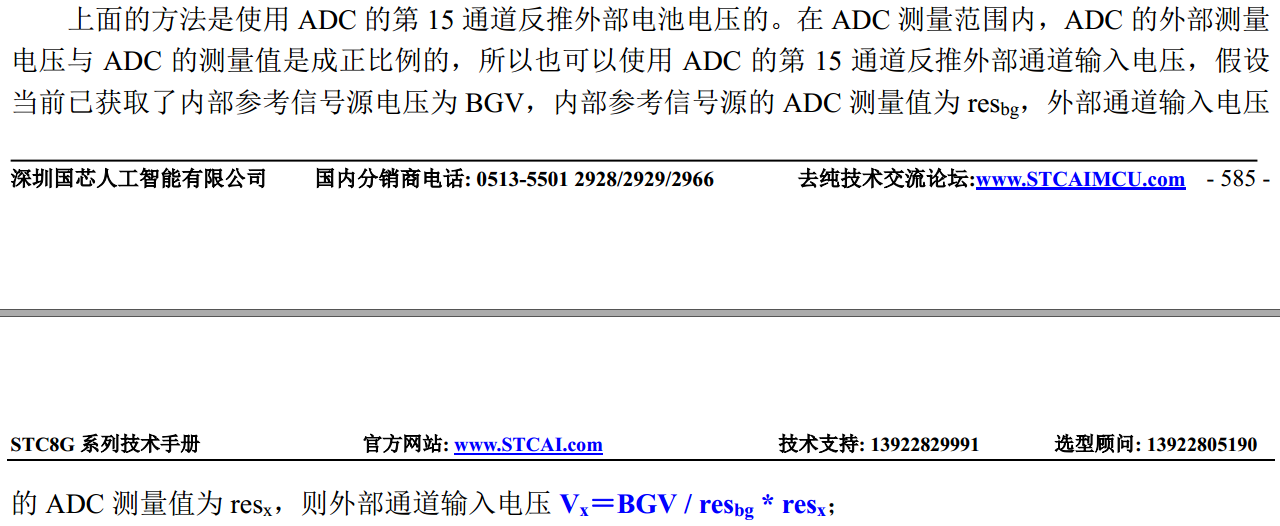

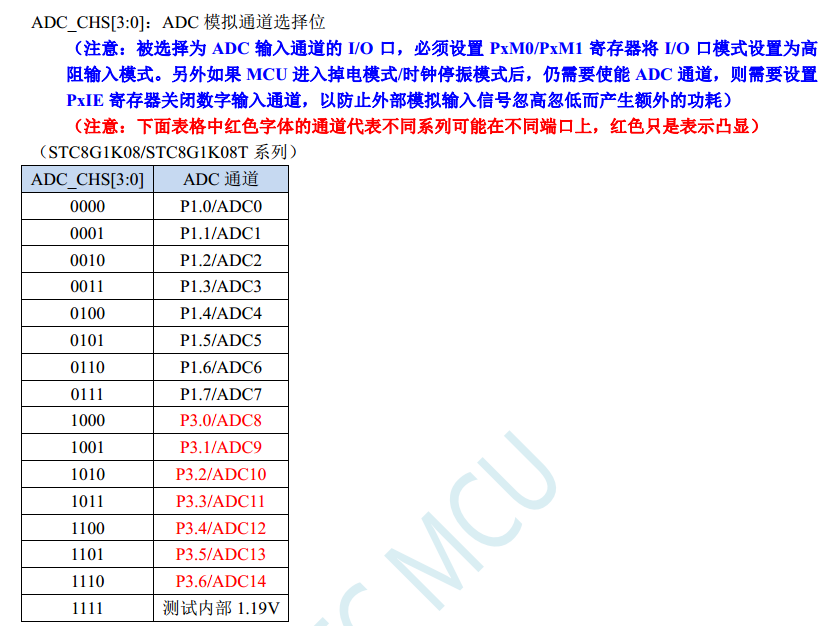

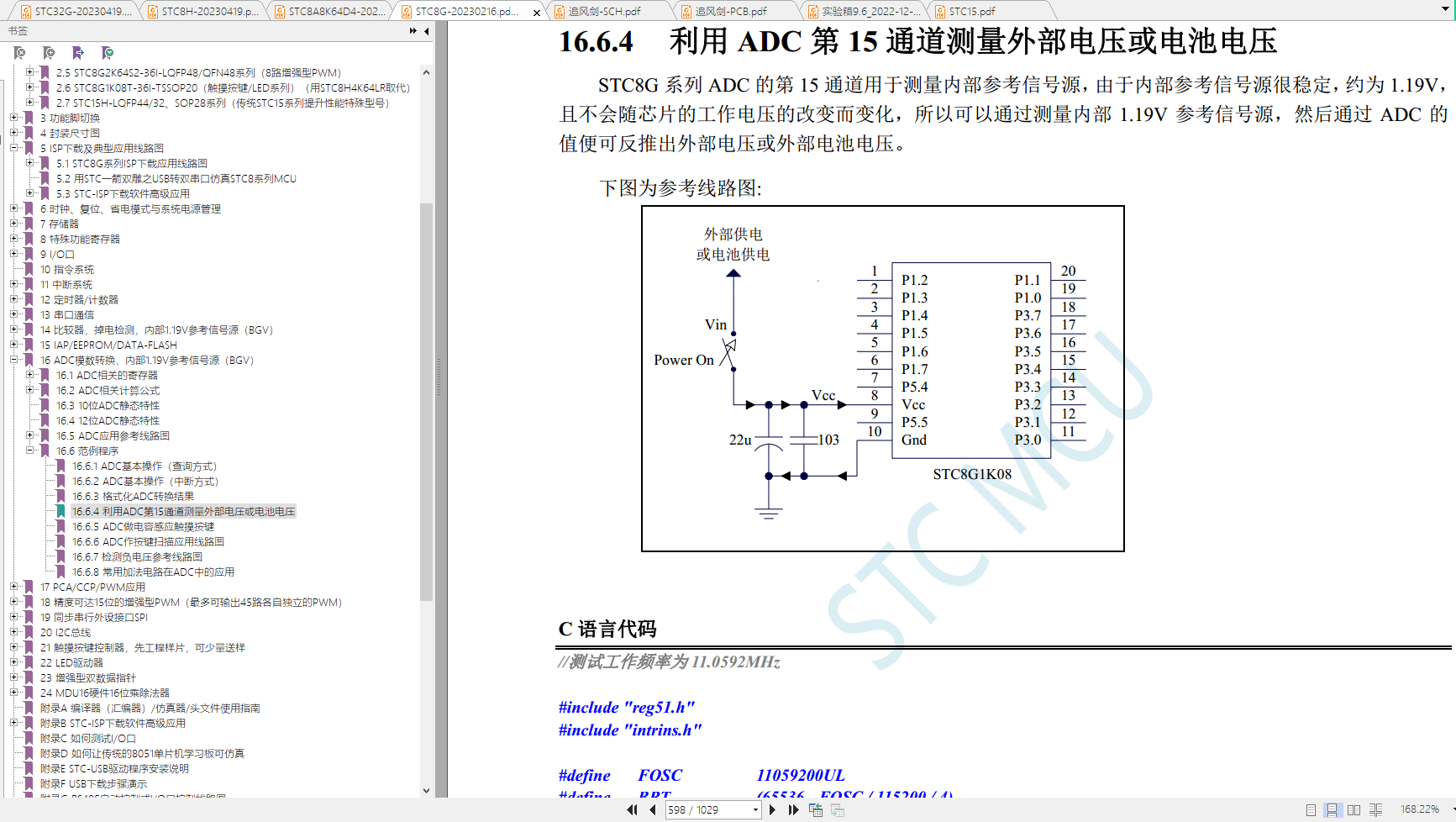

楼主转换15通道看看，这个是内部BandGap电压，读数会稳定的，前提是VCC要稳定。

mzh***

/*----------------------------
ADC 中断处理
----------------------------*/
void adc_isr() interrupt 5
{
    ADC_CONTR &= !ADC_FLAG;         //Clear ADC interrupt flag
        ADC_LOW2= ADC_RES;
        ADC_LOW2 <<= 2;
    ADC_LOW2 |= ADC_RESL;
    ADC_JS++;
        ADC_O=1;

//    if (++ch > 7) ch = 0;           //switch to next channel
    ADC_CONTR = ADC_POWER  | ch;
}
