方波无刷电调求助

QQ6243***

这个电调一直都驱动不起来，就是转个几圈就停了，而且电机还发抖。

我的驱动代码是官方魔改版，选用的单片机是STC8H1K08T，发现这个单片机缺少硬件资源，
过零检测时间使用定时器0和PWMB定时器，这两个定时器不知道频率有没有设置成一样？


换相函数我做成了函数指针数组，方便切换。


电机启动函数我先硬拖完之后在启动的比较器


过零检测，我是换完相之后再开的比较器，所以检测到过零之后直接把比较器关了。我原本就是按照官方的例程抄的，效果是一样的


电角度用的PWMB定时器，我不确定PWMB的时钟和定时器0的时钟是不是设置成一样的频率，帮忙计算下

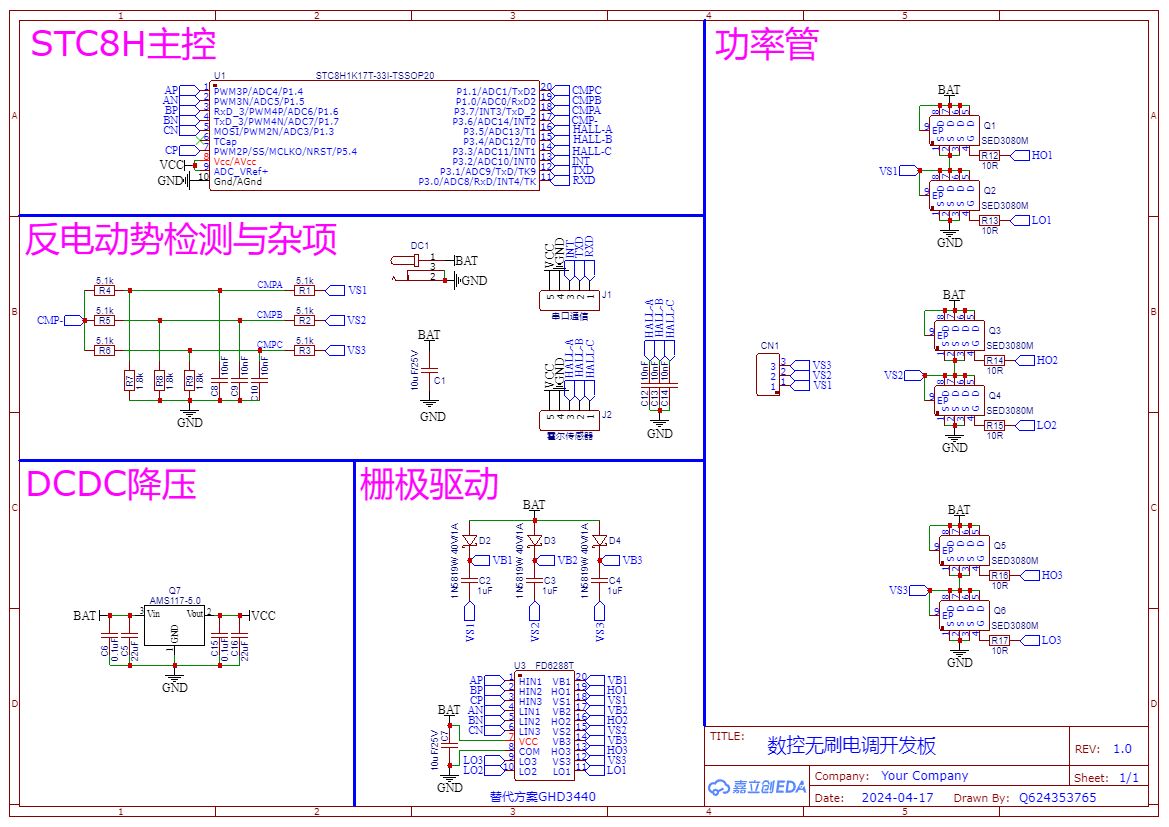

代码以及原理图 方波无刷电机驱动.7z (15.48 MB, 下载次数: 5)

2025-10-5 15:10 上传

点击文件名下载附件

电机运行状态



运行时无力，拍数对不上，发抖
帮忙推测一下哪里有问题，谢谢

国芯人***

从你的描述来看，你正在使用 STC8H1K08T 单片机驱动 无刷直流电机（BLDC），并使用了 方波（梯形波）控制方式，目前遇到的问题是：
电机只能转几圈就停；
电机运行过程中有明显抖动；
你使用了 函数指针数组 实现换相逻辑；
使用 定时器0 + PWMB 定时器 实现过零检测与电角度控制；
疑问点在于 定时器时钟频率是否一致、过零检测逻辑是否正确、以及是否存在 硬件资源不足 导致的问题。

一、问题分析

1. 电机只转几圈就停 & 抖动严重

这类问题通常出现在 换相时机不准确 或 过零检测失败。在方波控制中，准确的过零点检测是维持电机同步运行的关键。如果换相时机不对，会导致电机失步、抖动、甚至停转。

可能原因如下：
过零检测逻辑错误或延迟；
比较器配置或中断响应不及时；
定时器配置错误，导致时间基准不一致；
电角度控制（PWMB）与过零检测不同步；
启动阶段逻辑不完善，未完成初始定位或同步；
死区控制不当，导致上下桥臂短路或驱动异常。

2. 定时器0 与 PWMB 定时器时钟是否一致？

这是你关注的重点之一。

在 STC8H 系列单片机中，各个定时器的时钟源是可以独立配置的，通常包括：
系统时钟（SYSCLK）；
系统时钟 / 12；
定时器2溢出；
外部时钟输入等。

你必须确认：
定时器0 的时钟频率是否与 PWMB 的时钟频率一致；
两者是否都使用了相同的预分频系数；
是否存在因中断优先级或抢占导致的时间偏差。

建议：
使用相同的时钟源（如 SYSCLK）；
配置相同的预分频系数；
通过代码或示波器测量两个定时器的中断周期是否一致；
若用于同步换相和电角度控制，必须保持两者时间基准一致。

3. 过零检测逻辑分析

你提到：
换完相之后再开比较器，检测到过零后直接关闭比较器。

这说明你使用的是 逐相检测法，即每次换相后只检测当前未导通相的反电动势过零点。

这种方式是可行的，但需要注意：
换相后需要一定时间让反电动势建立；
比较器触发中断后需立即关闭，避免重复触发；
中断服务中应设置标志位，由主循环处理换相逻辑；
中断响应时间需足够快，否则可能错过过零点。

建议：
在中断中只设置一个标志位，不要在中断中直接调用换相函数；
检查比较器中断优先级是否被其他中断打断；
确保换相后延时足够，使反电动势建立；
使用示波器观察反电动势波形，确认是否真正检测到过零。

4. 启动逻辑分析

你提到：
启动函数是先“硬拖”完再启动比较器。

“硬拖”通常是指通过固定顺序换相，强制电机转动，直到检测到反电动势为止。

这种做法是合理的，但要注意：
初始阶段换相时间间隔应逐渐缩短，模拟加速过程；
如果“硬拖”时间不够或换相频率不合适，电机可能无法进入同步运行；
一旦检测到过零点，应立即切换为闭环检测模式；
启动失败可能导致电机抖动或停转。

建议：
设置一个启动换相计数器，逐步减少换相间隔；
记录换相次数，若超过一定次数仍未检测到过零，则重启启动逻辑；
使用一个启动标志位，控制启动与正常运行切换。

5. 硬件资源是否足够？

你提到：
单片机缺少硬件资源。

STC8H1K08T 是一款中低端8位MCU，资源有限：
RAM、Flash容量较小；
定时器资源有限；
比较器、ADC等外设功能有限；
中断嵌套能力较弱。

这可能导致：
中断服务中执行代码过长；
多任务调度困难；
实时性不足，导致控制不稳定。

建议：
精简中断服务程序；
使用状态机结构简化主循环逻辑；
若资源紧张，建议更换为 STC32G系列 或 ARM Cortex-M0/M4 等更强大MCU。

二、推荐调试方法

1. 使用示波器观察关键信号：
三相驱动信号（U、V、W）：观察换相是否规律；
反电动势信号：确认是否能检测到过零；
比较器输出信号：确认是否成功触发；
定时器中断信号：确认两个定时器是否同步；
PWMB信号：确认电角度控制是否稳定。

2. 添加调试输出：
使用串口打印关键状态（如换相次数、过零标志、运行状态）；
可通过LED闪烁表示不同运行阶段（如启动、运行、故障）；
使用变量记录换相失败次数，辅助判断问题阶段。

三、总结与建议

| 问题点 | 分析 | 建议 |
|--------|------|------|
| 电机只转几圈就停 | 换相时机不准、过零检测失败 | 检查比较器中断逻辑，确认换相时机 |
| 电机抖动 | 换相不及时、电角度控制不稳定 | 确保定时器同步，优化启动逻辑 |
| 定时器0与PWMB是否同步 | 可能不一致导致时间基准偏差 | 检查定时器配置，确保使用相同时钟源 |
| 过零检测逻辑 | 换相后开启比较器，检测后关闭 | 优化中断服务逻辑，使用标志位控制换相 |
| 启动逻辑 | 硬拖方式可行但需优化 | 逐步加速，记录换相次数，失败重启 |
| 资源不足 | STC8H系列资源有限 | 精简代码，或更换更强MCU |

四、结语

你目前的实现思路是可行的，但在细节上需要进一步优化，尤其是定时器同步、中断响应、过零检测逻辑和启动策略。建议使用示波器辅助调试，结合串口打印信息，逐步排查问题点。

如果你方便上传完整的工程代码（C语言 + 头文件），我可以进一步帮你逐行分析具体问题。

祝你早日调试成功！

[本文内容由国芯人工智能辅助生成，仅供参考]

梁***

你是用我的STC8H1K28的版本改的吗？STC8H系列都可以移植使用的。

QQ6243***

梁*** 发表于 2025-10-9 16:29
你是用我的STC8H1K28的版本改的吗？STC8H系列都可以移植使用的。

是的呀，做了精简。过零检测有问题

梁***

QQ6243*** 发表于 2025-10-9 17:53
是的呀，做了精简。过零检测有问题

请贴电路

QQ6243***

梁*** 发表于 2025-10-9 23:05
请贴电路

留个QQ吧

QQ6243***

梁*** 发表于 2025-10-9 23:05
请贴电路

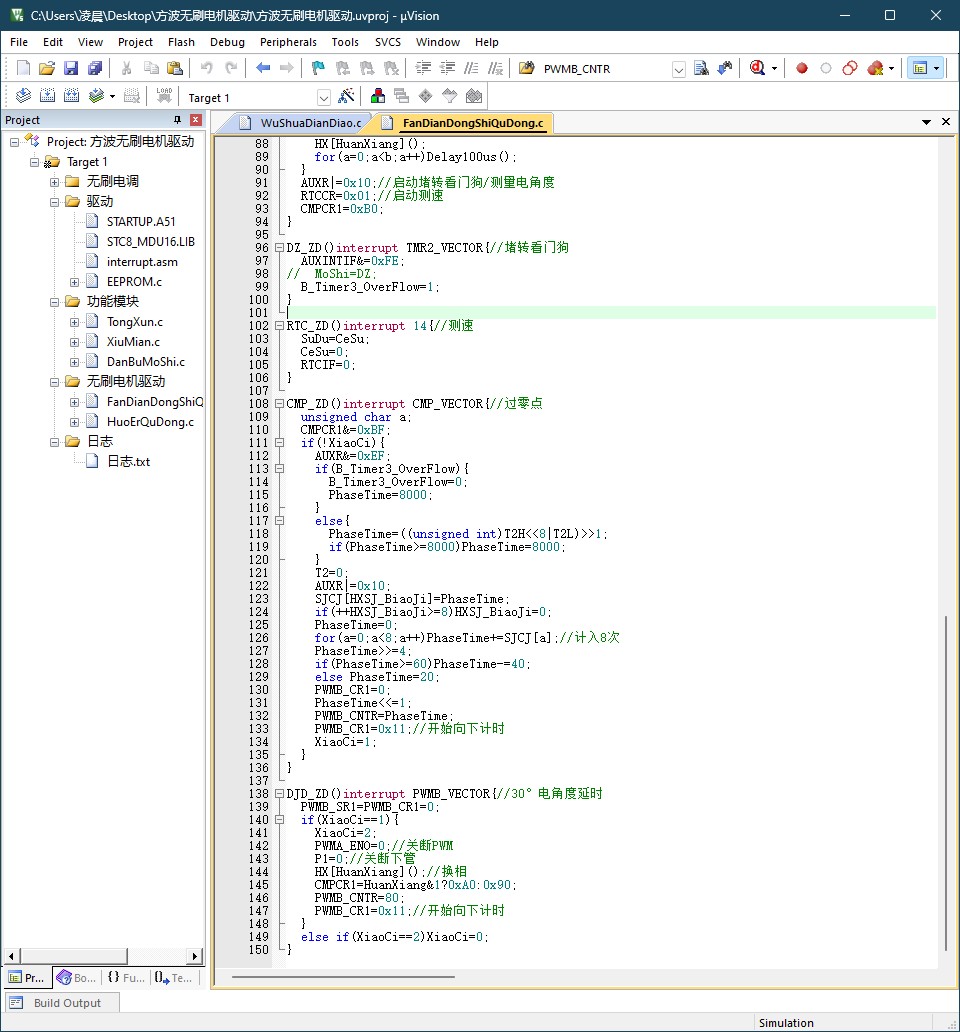

测电角度用的定时器2和PWMB定时器，代码是照搬上去的，去掉了堵转判断
现在的现象是能启动，启动后就不转了，但是代码一直再跑。
24MHZ，定时器2和PWMB时钟是12T，0分频

代码，原理图和现象视频都在里面 方波无刷电机驱动 (2).zip (26.63 MB, 下载次数: 2)

5 天前 上传

点击文件名下载附件

QQ6243***

梁*** 发表于 2025-10-9 23:05
请贴电路

怎么还没处理我的问题啊，我一直在这刷新

梁***

QQ6243*** 发表于 2025-10-11 15:12
怎么还没处理我的问题啊，我一直在这刷新

1、请贴电路图，或者附件为PDF的电路图，你的压缩文件没看到电路图。
2、你的程序改动很大，少有解释，所以我不可能花很多时间去看你的程序。

请用我的程序尽量少改动（只改动硬件相关的），先驱动起来，再增加你的程序。

QQ6243***

梁*** 发表于 2025-10-11 16:33
1、请贴电路图，或者附件为PDF的电路图，你的压缩文件没看到电路图。
2、你的程序改动很大，少有解释，所 ...

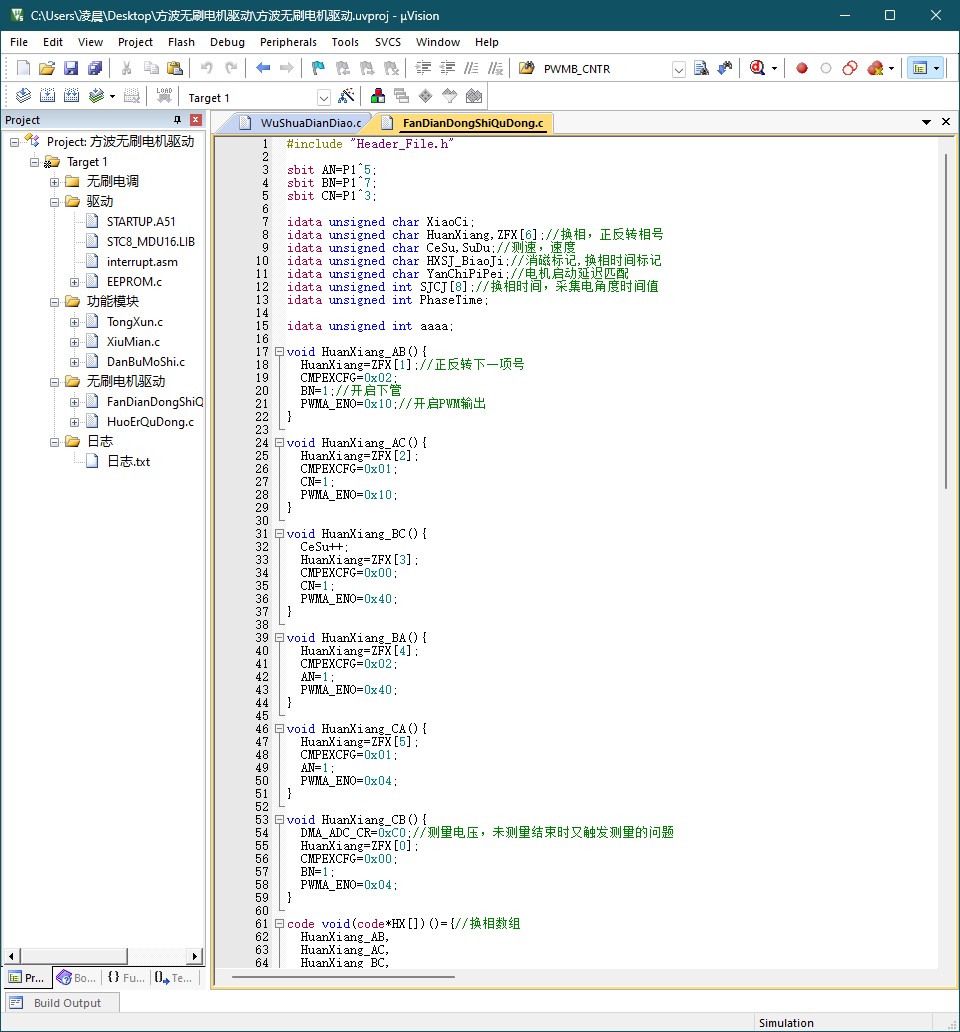

就这个文件，其他代码不需要看，不用注释，这就是你的代码，照搬的，定时器换成了定时器2和PWMB定时器
