STC32G显示电压一直不变 | 已解决, ADC_VREF+ 没接

fzh***

erci*** 发表于 2025-9-30 16:46

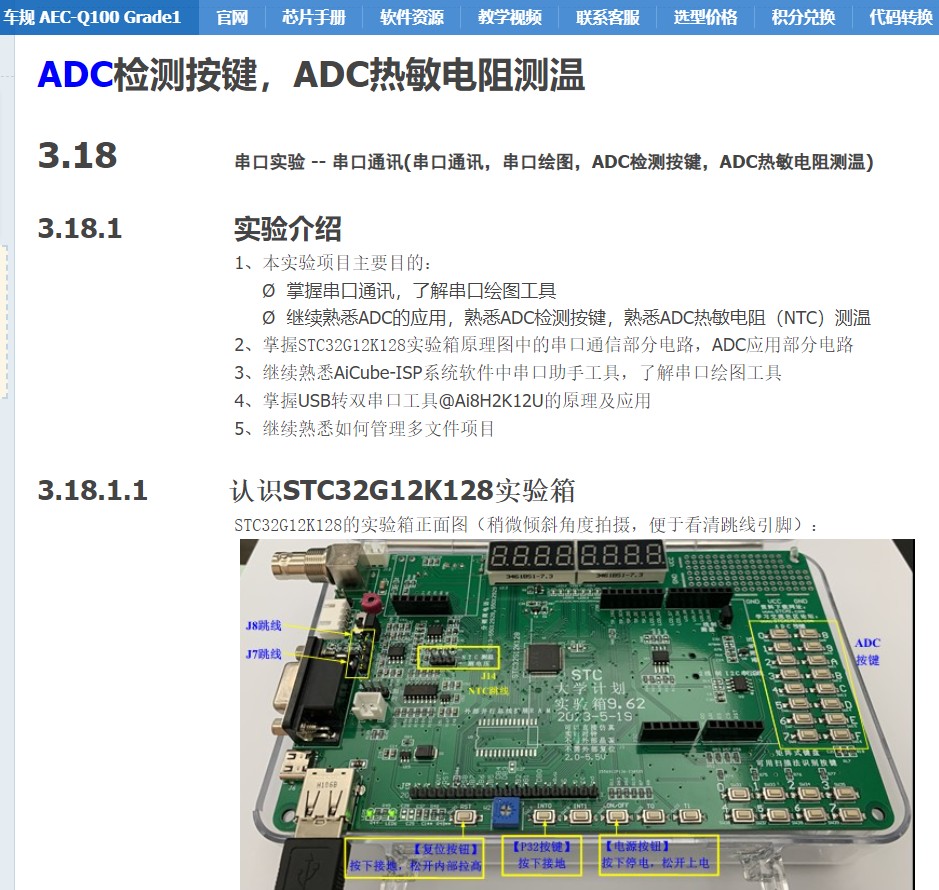

ADC参考例程三楼发了的试下，压缩包内也有屠龙刀核心板电路图可参考
https://www.stcaimcu.com/forum.ph ...

你给的所谓屠龙刀例程不过是卖弄你们串口功能和C语言的伎俩 ，关于AD的只是略带提及一二，何况还是在里面看不出跟我代码有什么不同（ADC这块）下面我截图一点对比：下面这是屠龙刀例程ADC代码片段

u16        Get_ADC12bitResult(u8 channel)        //channel = 0~15
{
        ADC_RES = 0;
        ADC_RESL = 0;

    ADC_CONTR = (ADC_CONTR & 0xf0) | channel; //设置ADC转换通道
    ADC_START = 1;//启动ADC转换
    _nop_();
    _nop_();
    _nop_();
    while(ADC_FLAG == 0);   //wait for ADC finish
    ADC_FLAG = 0;     //清除ADC结束标志
    return (((u16)ADC_RES << 8) | ADC_RESL);
}

/*********************
：：
我的代码片段：

        ADC_CONTR = 0x80;   //使能 ADC 模块
        ADC_CONTR |= 0x40;  //启动AD转换
  _nop_();
        _nop_();
        _nop_();
  while (!(ADC_CONTR & 0x20));   //查询ADC完成标志
  ADC_CONTR = ADC_CONTR & 0x9f;        //清除ADC完成标志
        ADCH_Value=ADC_RES;                                                //保存ADC转换的值
        ADCL_Value=ADC_RESL;
        ADC_RES=0;                                                                //寄存器清零
        ADC_RESL=0;
        /***************
区别在哪，我主要希望搞清楚区别在哪，无关的东西没时间去关注

神***

https://www.stcaimcu.com/thread-20349-1-1.html

网***

例程别人用的没问题,就你这不行,程序没问题,就是硬件电路或烧录配置哪里不对,要仔细检查下设计问题还是元件问题或者焊接问题,

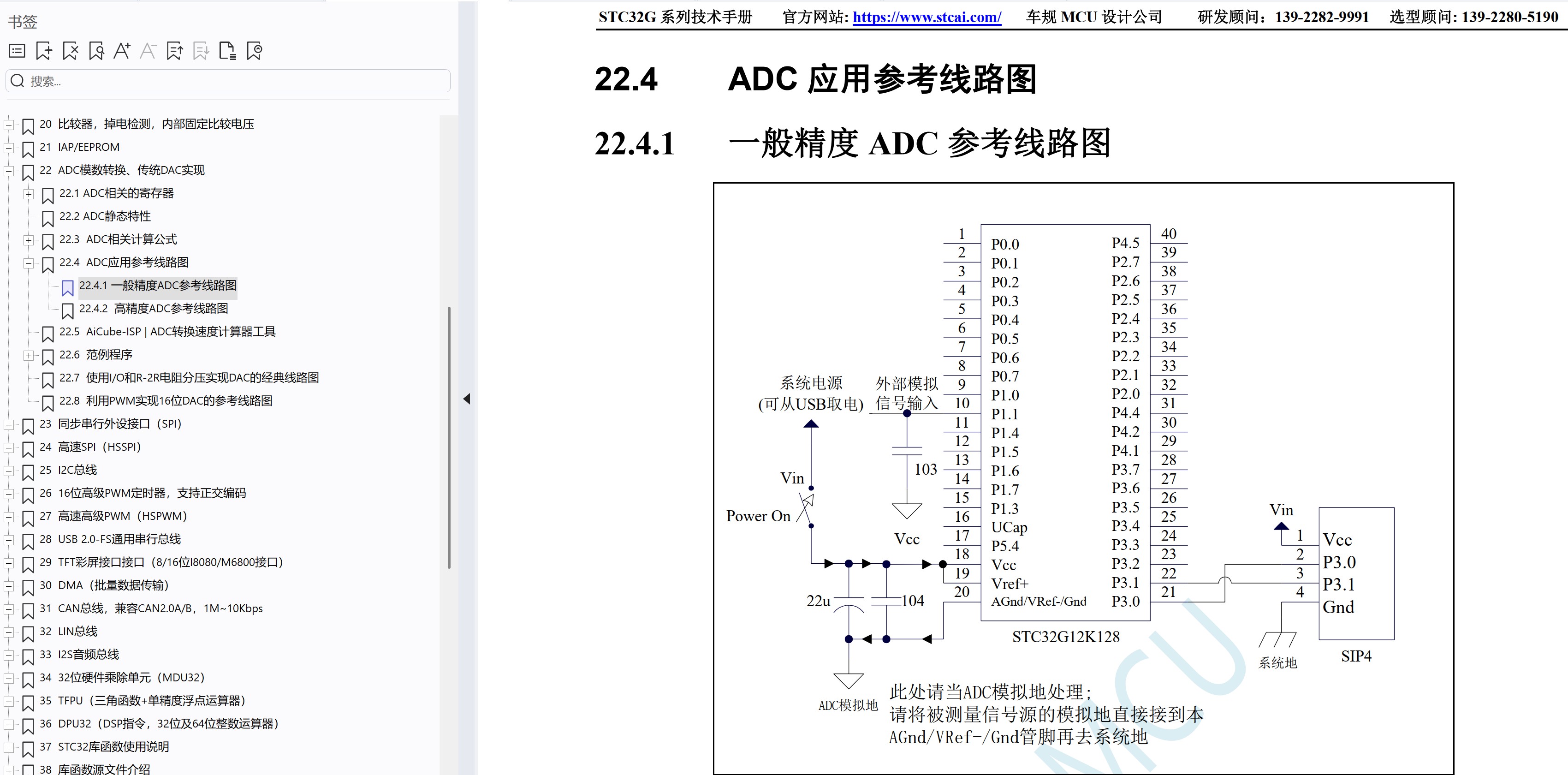

ADC采样需要提供参考电压,也是基本常识.简化代码到只留出问题那部分再进行调试,更容易发现问题原因.
电路你自己做的,肯定自己最熟悉,别人时间有限,也没那么多精力,不可能什么情况都考虑得到,只靠你提供的有限的信息来大概分析.
最终还要靠自己解决问题的.

梁***

fzh*** 发表于 2025-9-30 15:03
梁工你好，我也奇怪应该是有参考的呀，至于现在为什么都看不到这点文字描述我就搞不懂了。有没有发个例程 ...

/*************        功能说明        **************
用户请先别修改程序, 直接下载"01-15路12位ADC转换-串口1(P3.1)返回结果-C语言"里的"ADC.hex"测试.
下载时选择主频11.0592MHZ. 测试时, 电脑的串口助手设置115200,8,n,1.
本程序演示15路ADC和bandgap查询采样，通过串口1(P3.1)发送给上位机，波特率115200,8,n,1.
0 1 2通道对应P1.0 P1.1 P5.4, 3~7通道对应P1.3~P1.7, 8~14通道对应P0.0~P0.6, 15通道为内部1.19V基准电压做输入的ADC值.
初始化时先把要ADC转换的引脚设置为高阻输入.
******************************************/

STC32G系列-ADC相关程序.rar (54.07 KB, 下载次数: 7)

2025-9-30 22:21 上传

点击文件名下载附件

fzh***

梁*** 发表于 2025-9-30 22:21
/*************        功能说明        **************
用户请先别修改程序, 直接下载"01-15路12位ADC转 ...

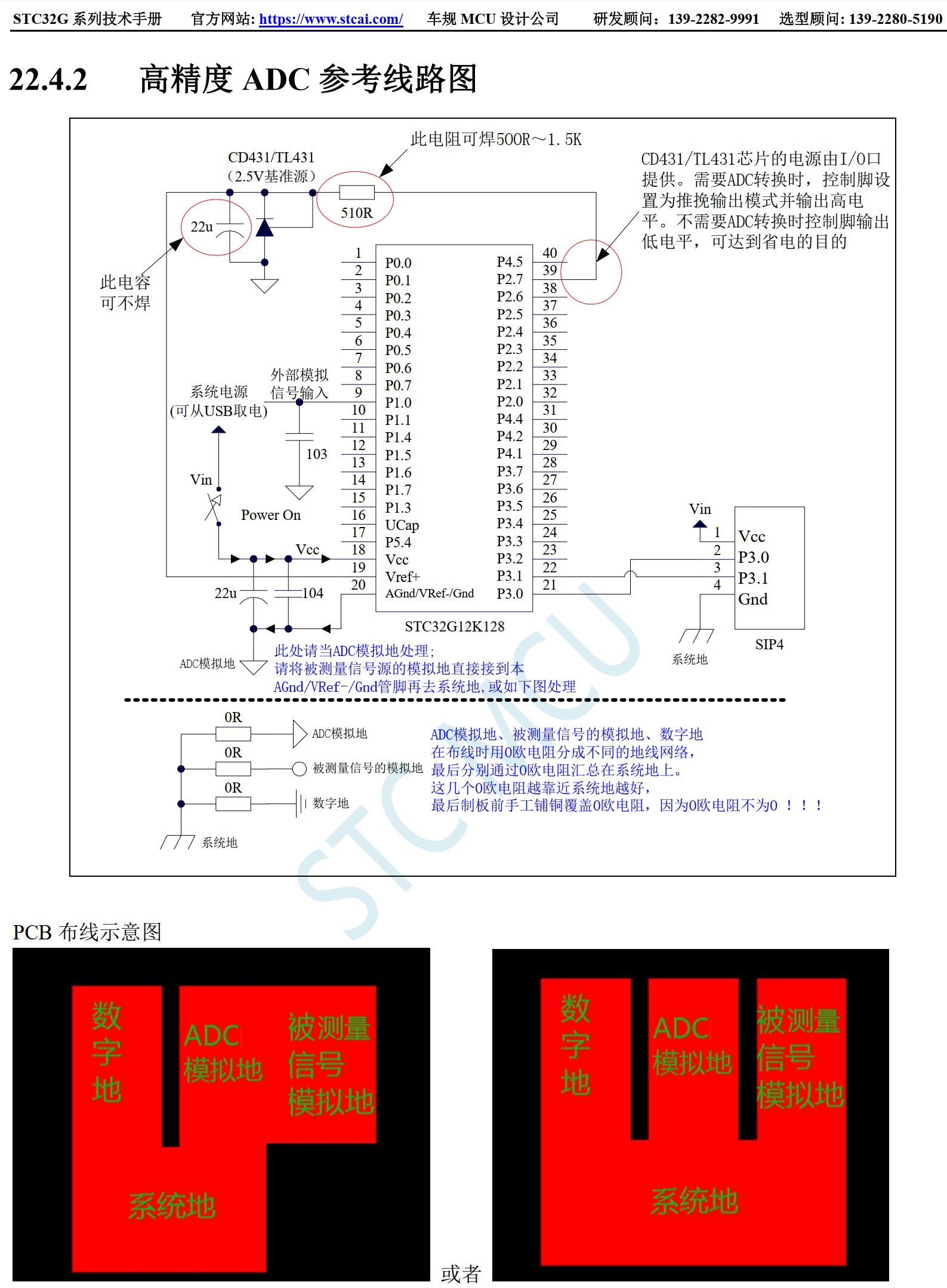

感谢，问题已经找到，是11脚的ADC_VRef悬空的原因（本来用的别的芯片改STC忘记处理）
