STC32G显示电压一直不变 | 已解决, ADC_VREF+ 没接

fzh*** · 发表于 2025-9-30 10:19:38

void main()
{

      /********************************************************/
      P0M1=0x00;
      P0M0=0xfe;
      P1M1=0x01;
      P1M0=0x00;
      P3M1=0x00;//0000 0000
      P3M0=0xf3;//1111 1011
      P2M1=0x00;
      P2M0=0xff;
      P5M1=0x00;
      P5M0=0x00;
      P1IE=0xfe;
      /*********************************************************/
      /**************************************************************/
      fan=0;
      usb_OUT=1;
      Light=255;
      //OUTAC=255;
Ht1621_Init(); //上电初始化LCD
//pwm_init();
kj=0;
kj1=0;
kj2=0;
BG=0;
USBOUT=0;
key1=1;
PCON &= ~LVDF;                //上电后需要清LVD中断标志位
ELVD = 1;                      //使能LVD中断
/******************************************************************/
ADCTIM = 0x3f;             //设置 ADC 内部时序，ADC采样时间建议设最大值
ADCCFG = 0x2f;             //设置 ADC 时钟为系统时钟/2/16/16
ADC_CONTR = 0x80; //使能 ADC 模块
ADCCFG = 0x0f;                            //设置ADC时钟为系统时钟/2/16/16，zuo对齐
      /*****************************************************************/
_Nop();_Nop();_Nop();_Nop();_Nop();_Nop();_Nop();_Nop();
DelayMS(200);
IapEraseSector(0x0400);
Light&=0x00;
//Light&=0xbd;//1011 1101
/*********************************************************************************************/

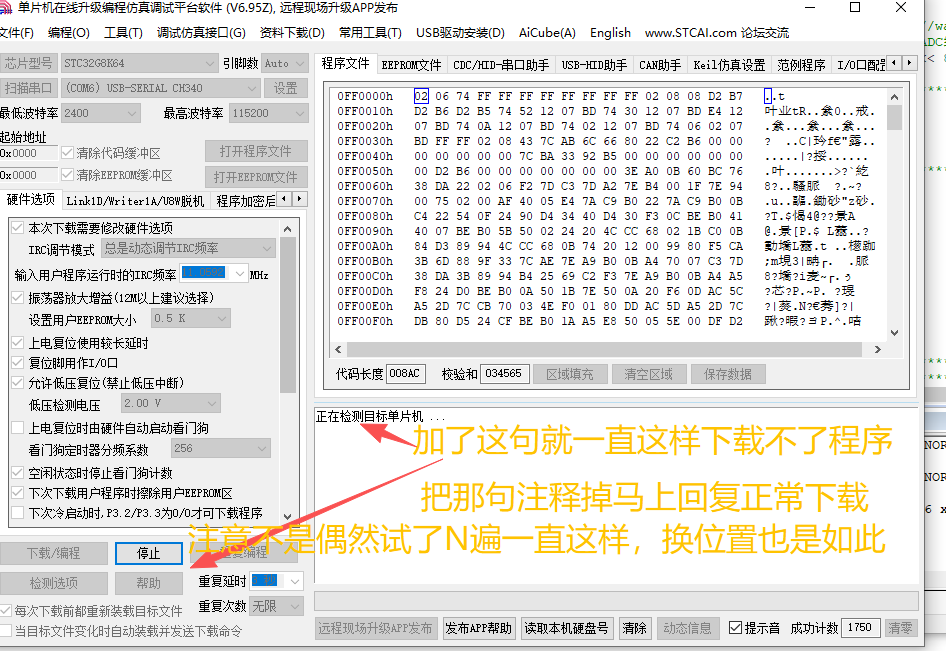

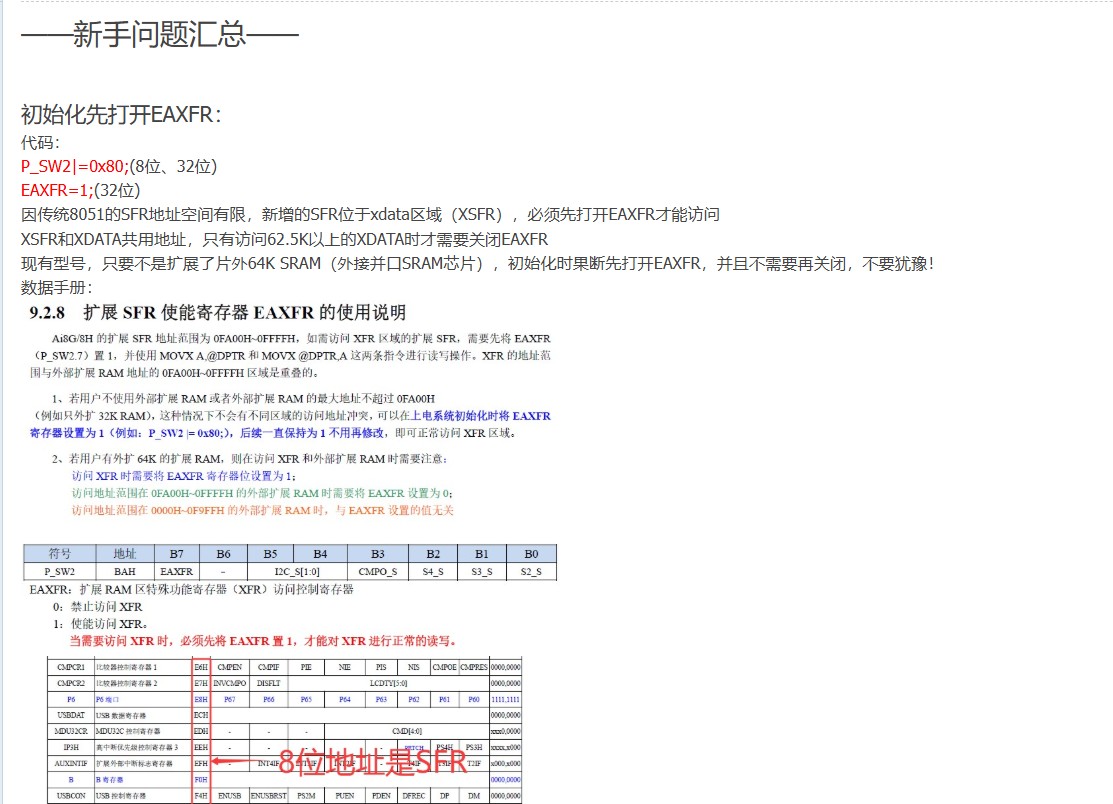

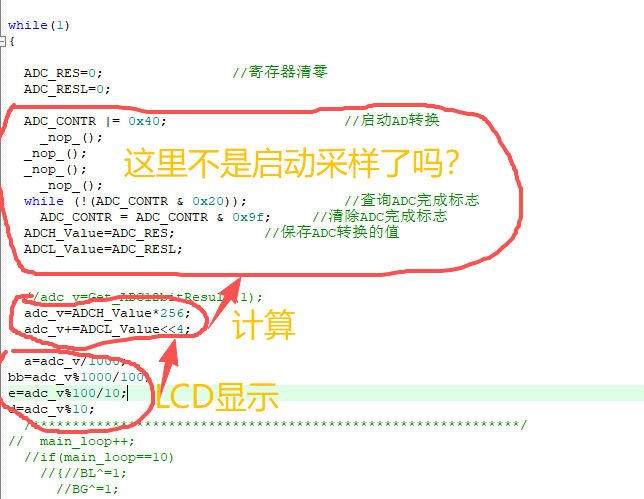

while(1)
{

      ADC_RES=0;                                                             //寄存器清零
      ADC_RESL=0;

      ADC_CONTR |= 0x40;                   //启动AD转换
_nop_();
      _nop_();
      _nop_();
_nop_();
  while (!(ADC_CONTR & 0x20));          //查询ADC完成标志
ADC_CONTR = ADC_CONTR & 0x9f;                      //清除ADC完成标志
      ADCH_Value=ADC_RES;                                              //保存ADC转换的值
      ADCL_Value=ADC_RESL;

      //adc_v=Get_ADC12bitResult(1);
      adc_v=ADCH_Value*256;
      adc_v+=ADCL_Value<<4;

      a=adc_v/1000;
bb=adc_v%1000/100;
e=adc_v%100/10;
d=adc_v%10;
      /*************************************************************/
下面是LCD显示...

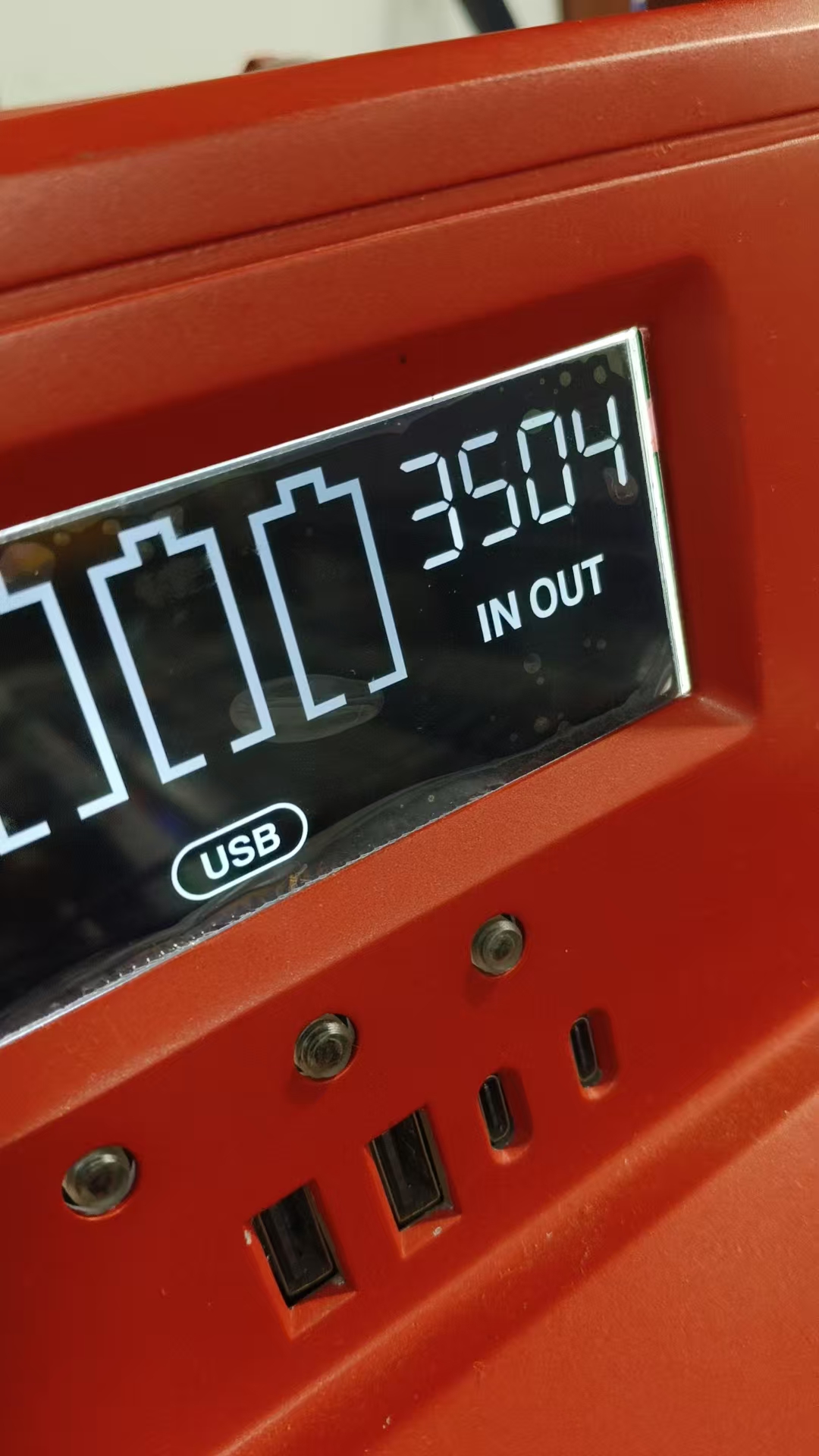

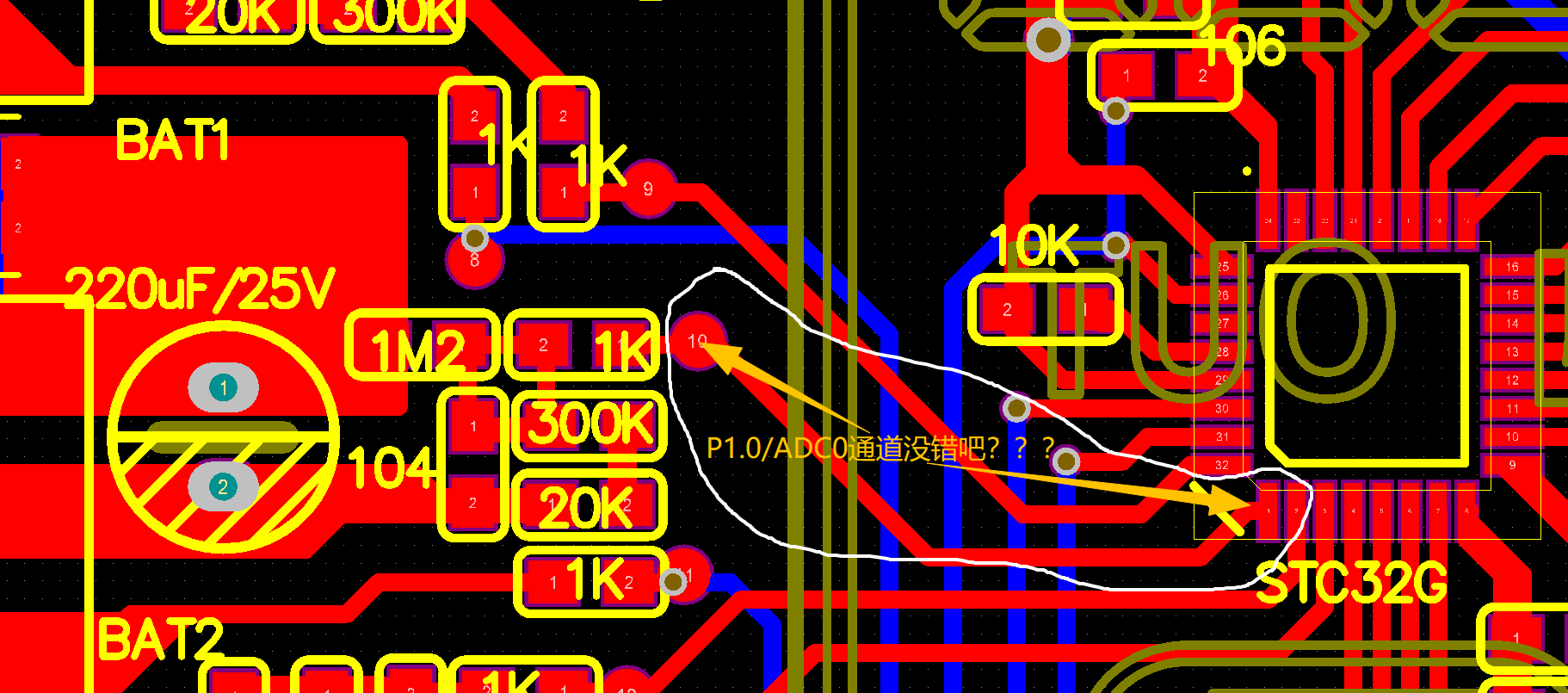

我把输入电压从5V变到15V这个显示数值就是没反应，不知道什么问题？P1.0/ADC0通道。

神*** · 发表于 2025-10-5 10:25:07

国芯人*** · 发表于 2025-9-30 10:22:01

您好，根据您提供的代码和问题描述“STC32G显示电压一直不变”，我来分析可能的原因以及建议的排查方法。

一、问题描述

您使用的是 STC32G 系列单片机，在使用 ADC 采集电压信号后，通过 LCD 显示，但发现电压显示值一直不变，无论输入电压如何变化。

二、代码分析

从您的代码片段中，可以看到以下几点：

1. 端口配置部分：
对 P0~P5 端口进行了模式配置（推挽/开漏等），这部分配置是否正确，将影响 ADC 引脚是否能正常输入。
特别注意是否将 ADC 对应的引脚设置为模拟输入模式（即 PnM1 和 PnM0 设置为 0x01）。

2. ADC 初始化部分：
ADCTIM = 0x3f; 设置了 ADC 采样时间，建议设为最大值，这在低频或高精度场合是合理的。
ADCCFG = 0x2f; 和 ADCCFG = 0x0f; 设置了 ADC 时钟分频，需要注意是否与系统时钟匹配。
ADCCONTR = 0x80; 启用了 ADC 模块。

3. 未看到 ADC 采样启动与读取部分：
从代码中没有看到 ADC 转换的启动（如设置 ADCCONTR 的 CHS 位）和读取结果（读取 ADCRES 和 ADCRESL）的逻辑。
如果没有实际执行 ADC 采样并读取数值，那么电压值自然不会变化。

4. LCD 显示部分：
Ht1621Init(); 是 LCD 初始化函数，但没有看到后续的数据显示逻辑。
如果显示逻辑没有根据 ADC 采集结果更新，也会导致显示不变。

三、常见问题排查方向

1. ADC 引脚配置是否正确？

STC32G 的 ADC 引脚需要设置为模拟输入模式，即：

```c
PnM1 |= (1

[本文内容由国芯人工智能辅助生成，仅供参考]
