使用ai801u通过硬件i2c沟通外部adc采集电压信号，最终将数据通过usb传入pc端 后续

erci***

youzai*** 发表于 2025-8-18 16:14
大佬好，我上传了一个压缩包，里面是代码，原理图我稍后再上传

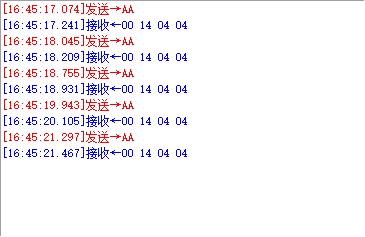

读取AT24C02，仅修改引脚切换和I2C地址：

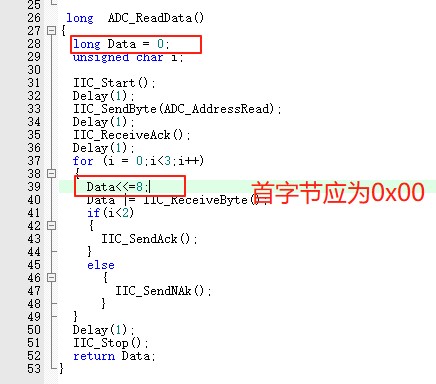

看着没问题，有个小差异，第一个字节应为00，为什么1L日志里显示0xFF，代码是否最新代码呢？

youzai***

erci*** 发表于 2025-8-18 16:51
读取AT24C02，仅修改引脚切换和I2C地址：
看着没问题，有个小差异，第一个字节应为00，为什么1L日志里显 ...

大佬好，请问是说我前面采集结果里的FF吗

youzai***

erci*** 发表于 2025-8-18 16:51
读取AT24C02，仅修改引脚切换和I2C地址：
看着没问题，有个小差异，第一个字节应为00，为什么1L日志里显 ...

代码确实为最新代码，我重新打包一份发给大佬哈，这个压缩包是我昨天前天打包完要带回去修改的，没有其他修改

youzai***

erci*** 发表于 2025-8-18 16:51
读取AT24C02，仅修改引脚切换和I2C地址：
看着没问题，有个小差异，第一个字节应为00，为什么1L日志里显 ...

大佬，我反复看过了，应该是没有差别的，我最新的修改就是        I2CCFG = 0XFF;                                //使能I2C主机模式                                此处应当是控制速度
        I2CPSCR = 0xFF;                                //时钟分频寄存器
        I2CMSST = 0x00;                                将时钟拉到最慢，如果您手上那份也是这个配置的话，就是最新代码

youzai***

erci*** 发表于 2025-8-18 16:51
读取AT24C02，仅修改引脚切换和I2C地址：
看着没问题，有个小差异，第一个字节应为00，为什么1L日志里显 ...

另外我的猜想是，我输入给usb暂存的寄存器，是不是我没有给他清零？因为我之前可能有过给USB写入FF的操作，但那是其他程序的

erci***

youzai*** 发表于 2025-8-18 17:12
大佬，我反复看过了，应该是没有差别的，我最新的修改就是        I2CCFG = 0XFF;                                //使能I2C主机模式                                此处 ...

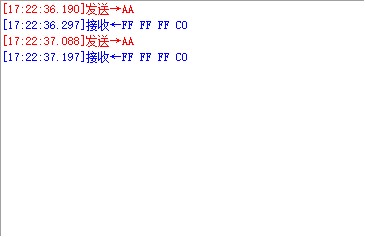

我把从机数据改为B3 89 C0 ， 用楼上这个工程可以复现异常。

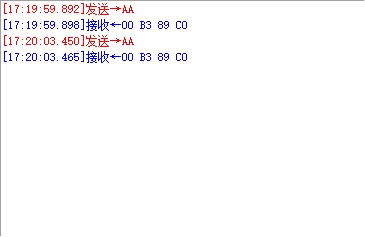

然后替换上篇帖子推荐的例程代码读取I2C可以正常读取。
楼主试下修改后的代码，我找下问题在哪。
验证ai8051u通信结果-改.zip (154.94 KB, 下载次数: 80)

2025-8-18 17:24 上传

点击文件名下载附件

youzai***

erci*** 发表于 2025-8-18 17:24
我把从机数据改为B3 89 C0 ， 用楼上这个工程可以复现异常。

然后替换上篇帖子推荐的例程代码读取I2C可 ...

非常非常感谢大佬，我需要去一趟实验室做验证，辛苦了辛苦了

erci***

youzai*** 发表于 2025-8-18 17:32
非常非常感谢大佬，我需要去一趟实验室做验证，辛苦了辛苦了

将 ADC_ReadData、Data、IIC_ReceiveByte全改为无符号unsigned也正常了，应该是进位操作和有符号数引发的异常


验证ai8051u通信结果-unsigned.zip (139.02 KB, 下载次数: 72)

2025-8-18 17:55 上传

点击文件名下载附件

youzai***

erci*** 发表于 2025-8-18 17:24
我把从机数据改为B3 89 C0 ， 用楼上这个工程可以复现异常。

然后替换上篇帖子推荐的例程代码读取I2C可 ...

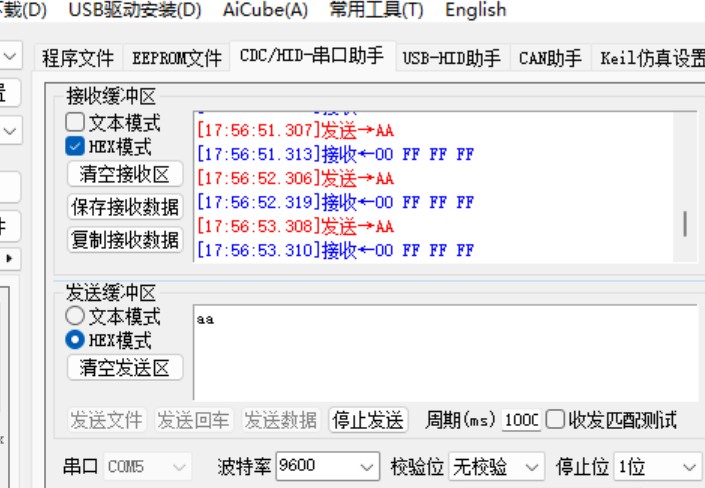

大佬好，修改完的代码运行后是这样子，并且SDA和SCL引脚没有响应，LED灯没有亮起

youzai***

erci*** 发表于 2025-8-18 17:55
将 ADC_ReadData、Data、IIC_ReceiveByte全改为无符号unsigned也正常了，应该是进位操作和有符号数引发的 ...

谢谢大佬，我尝试一下这个
