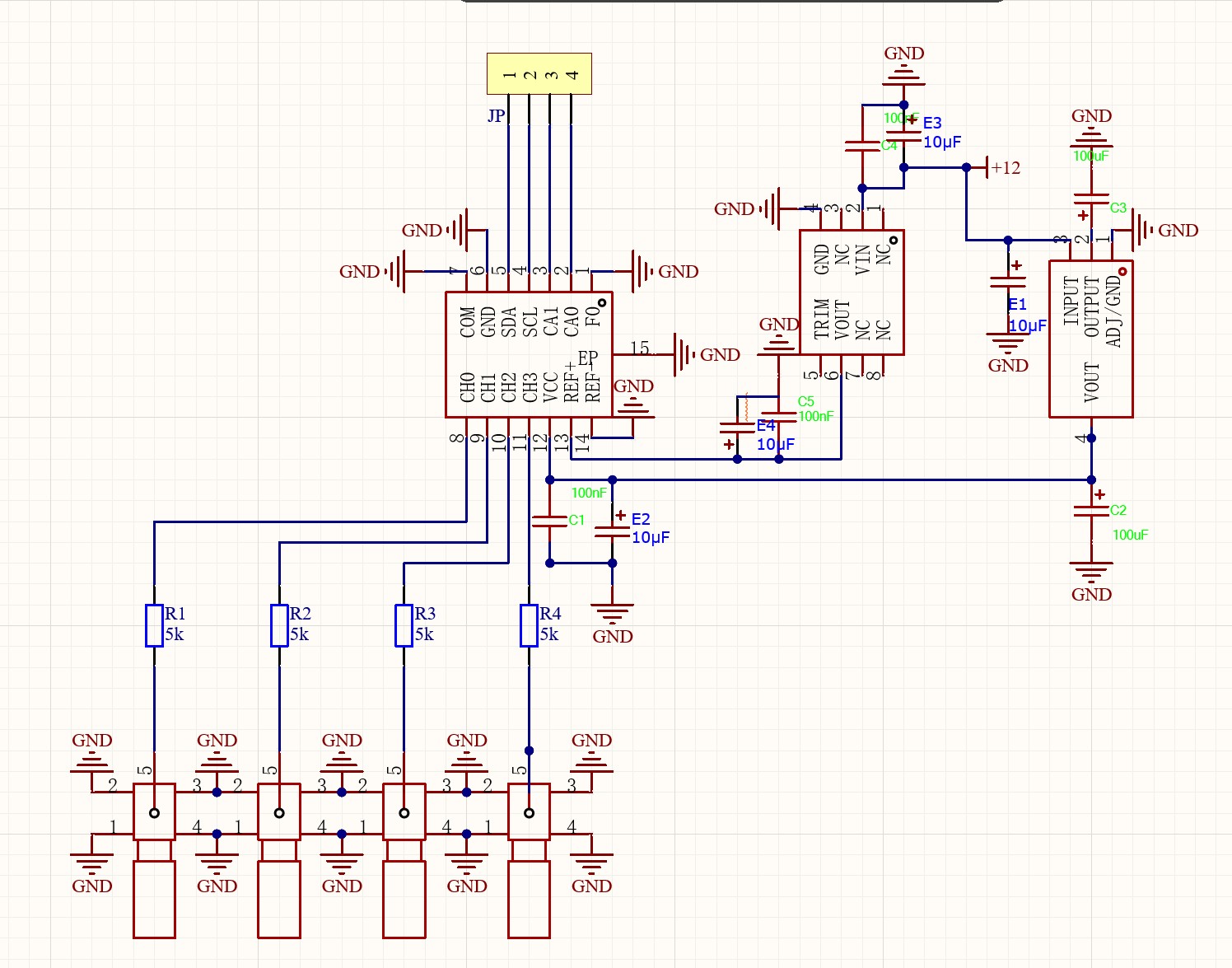

大佬们好，上个帖子听劝，我回去将时序拉长到了三百多毫秒，然而仍旧出现了单片机读取电平不稳定的情况，而ADC响应和采集的电平都是正常的。希望各位大佬能够再次给予帮助，非常感谢。
以下是采集和通信均正常的数据，附上一些解算
0.200V波形 采集正常
对应时序解读出电压信号对应值为0001010010100100，转换为电压值为：0.2015V 相应的，pc对应二进制应当为10000101 0010 1001 0000 0000, 对应十六进制数为85 29 00

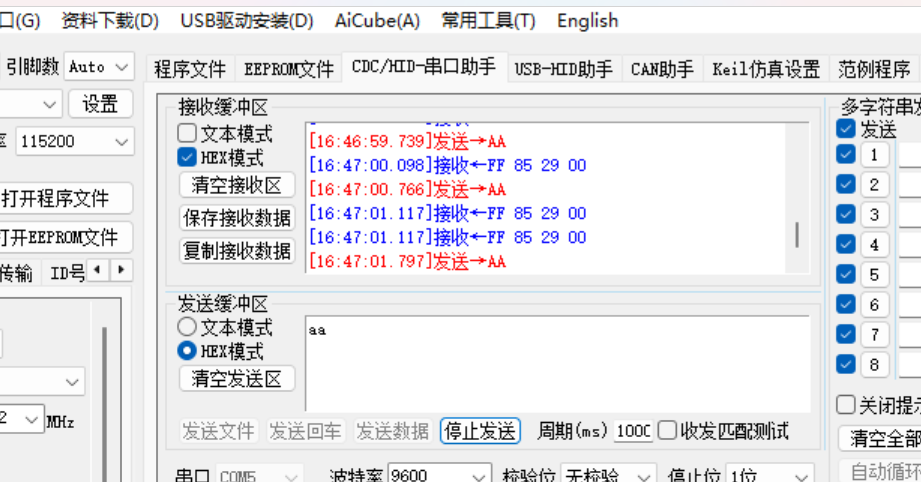

0.200V电脑接收到单片机的数据 正常，与解算数据相符
0.206V 采集正常
对应时序解读出电压信号对应值为0001010101001011，转换为电压值为：0.2079V 相应的，pc对应二进制应当为10000101 0101 0010 1100 0000, 对应十六进制数为85 52 C0
0.206V电脑接收到单片机的信号 正常（可能是我延迟截图了）
下面附上不正常的数据：

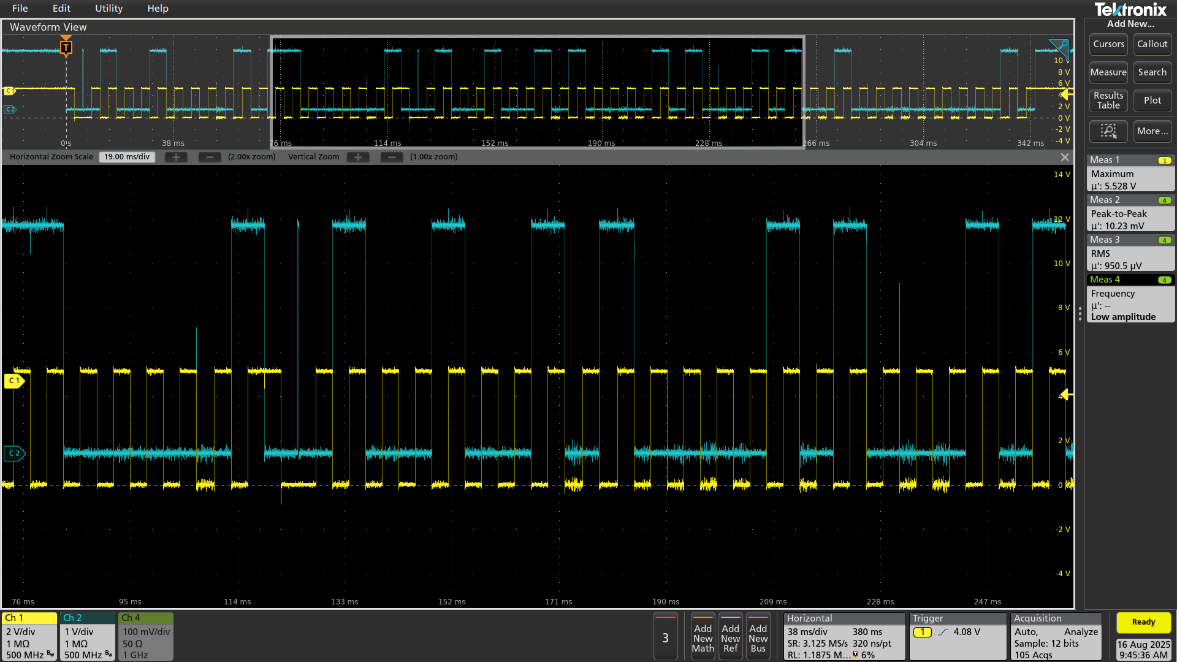

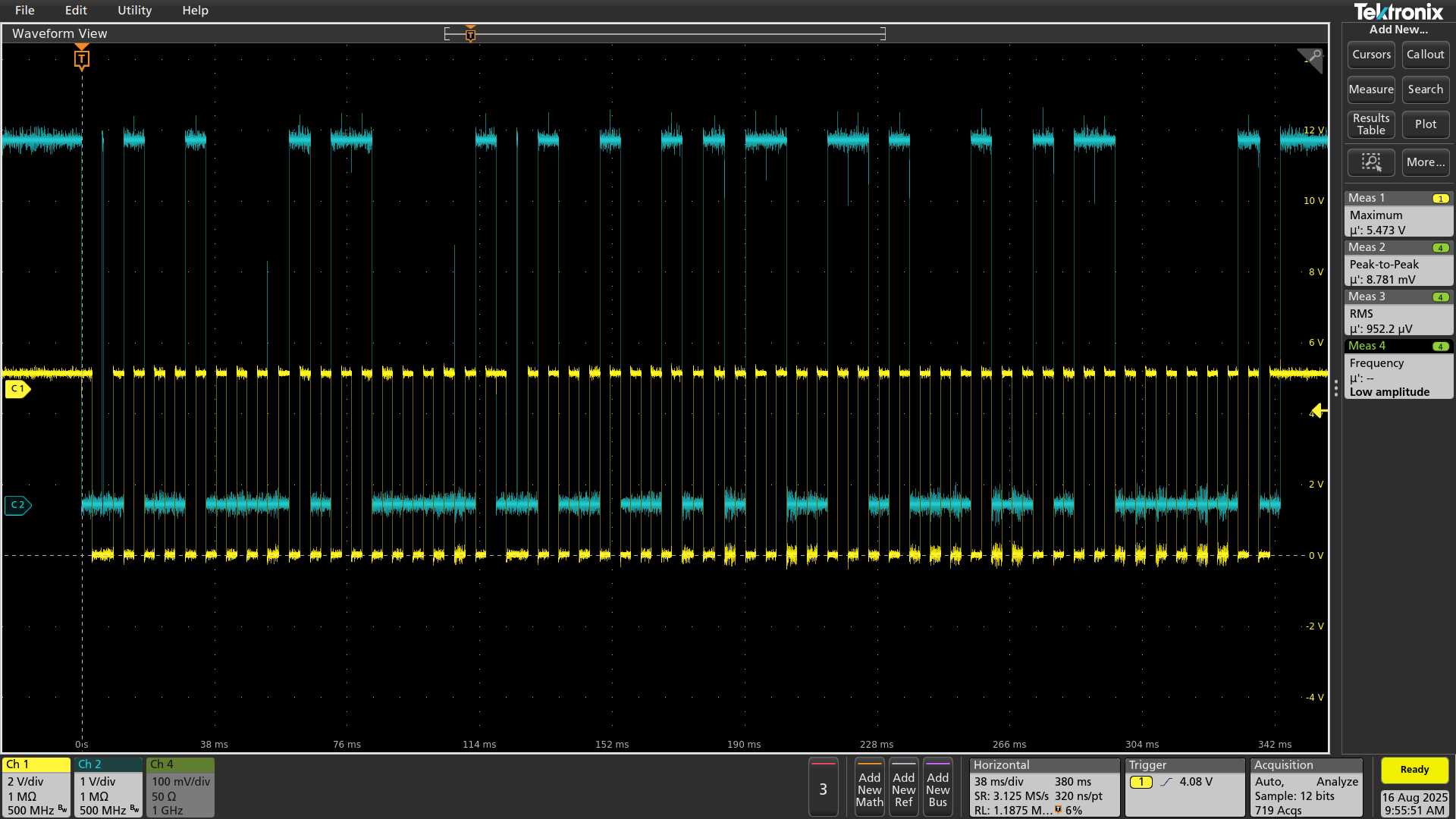

1V 对应时序（局部）

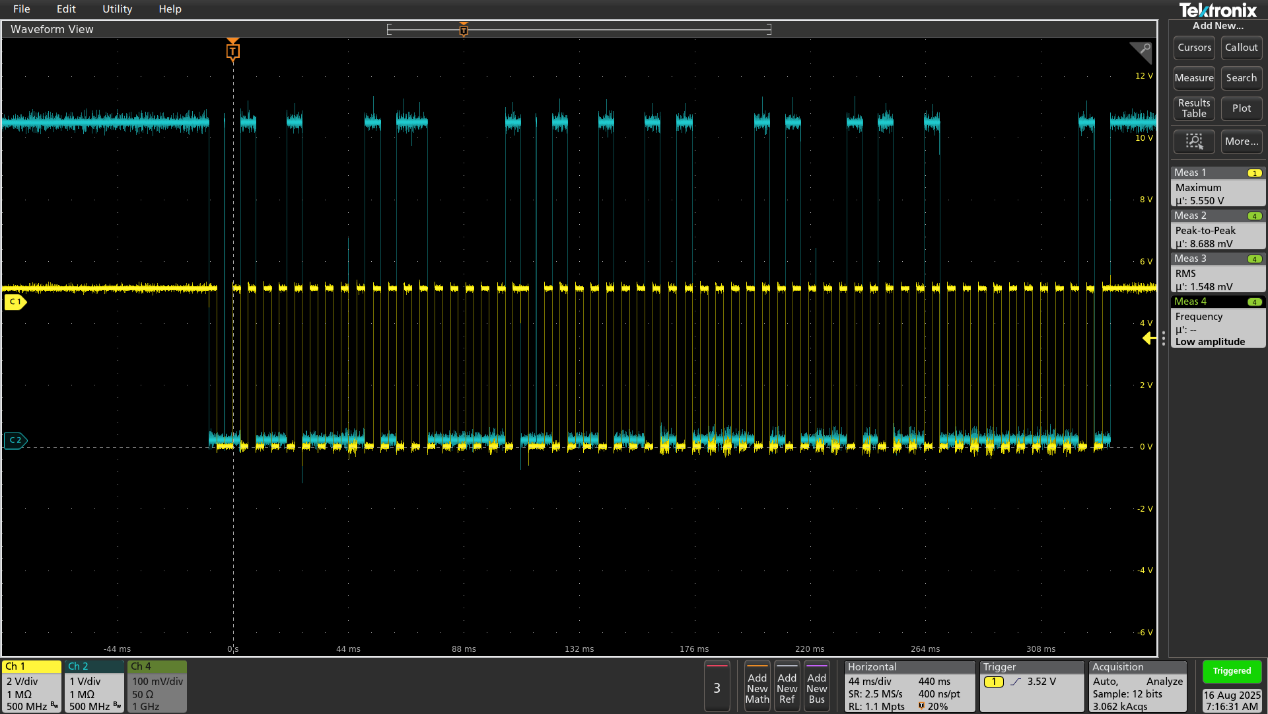

1V 对应时序（整体）

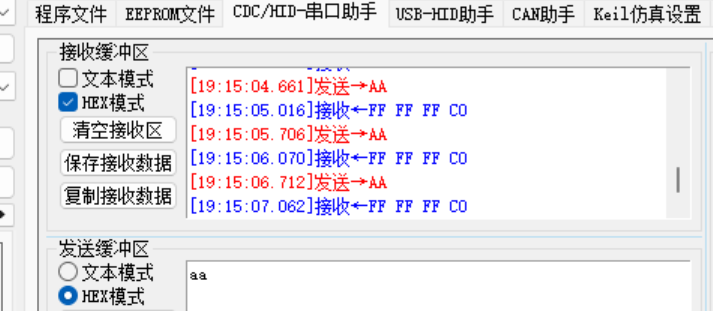

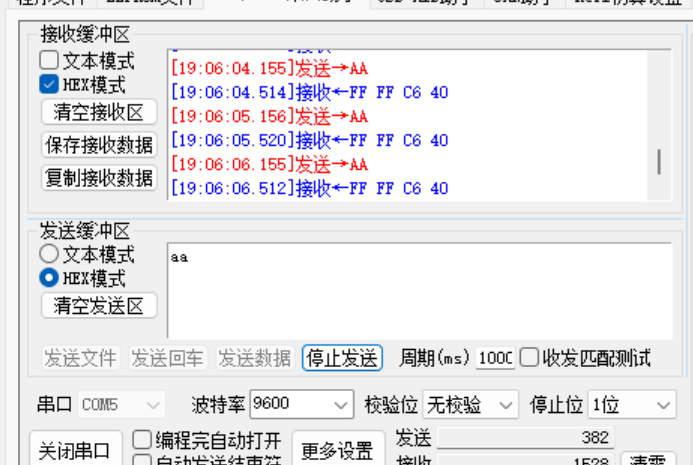

1V对应时序（局部）PC端采集异常

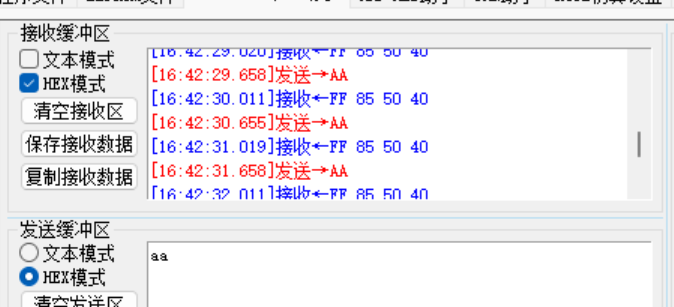

2V 对应 PC 端采集异常

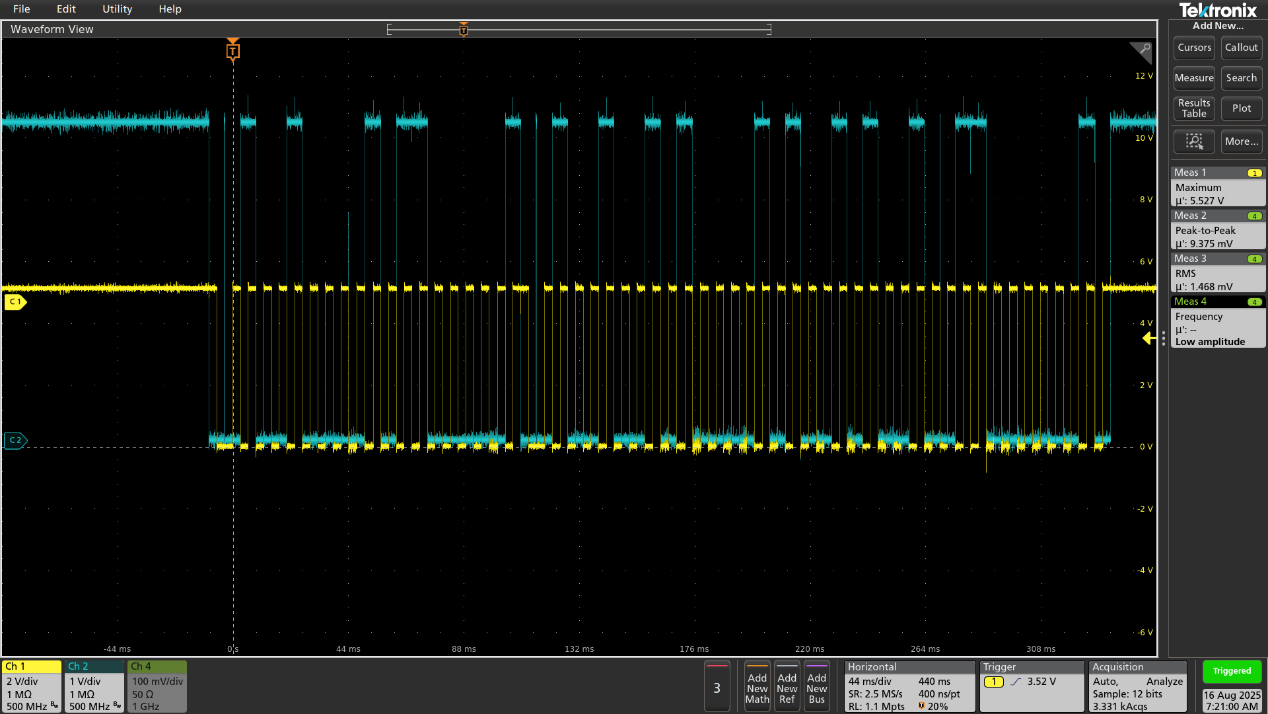

2V 对应时序波形正常
对应时序解读出电压信号对应值为1100111000100111，转换为电压值为：2.013V 相应的，pc端对应二进制应当为10110011 1000 1001 1100 0000
解算时序各电平代表的信息如下：

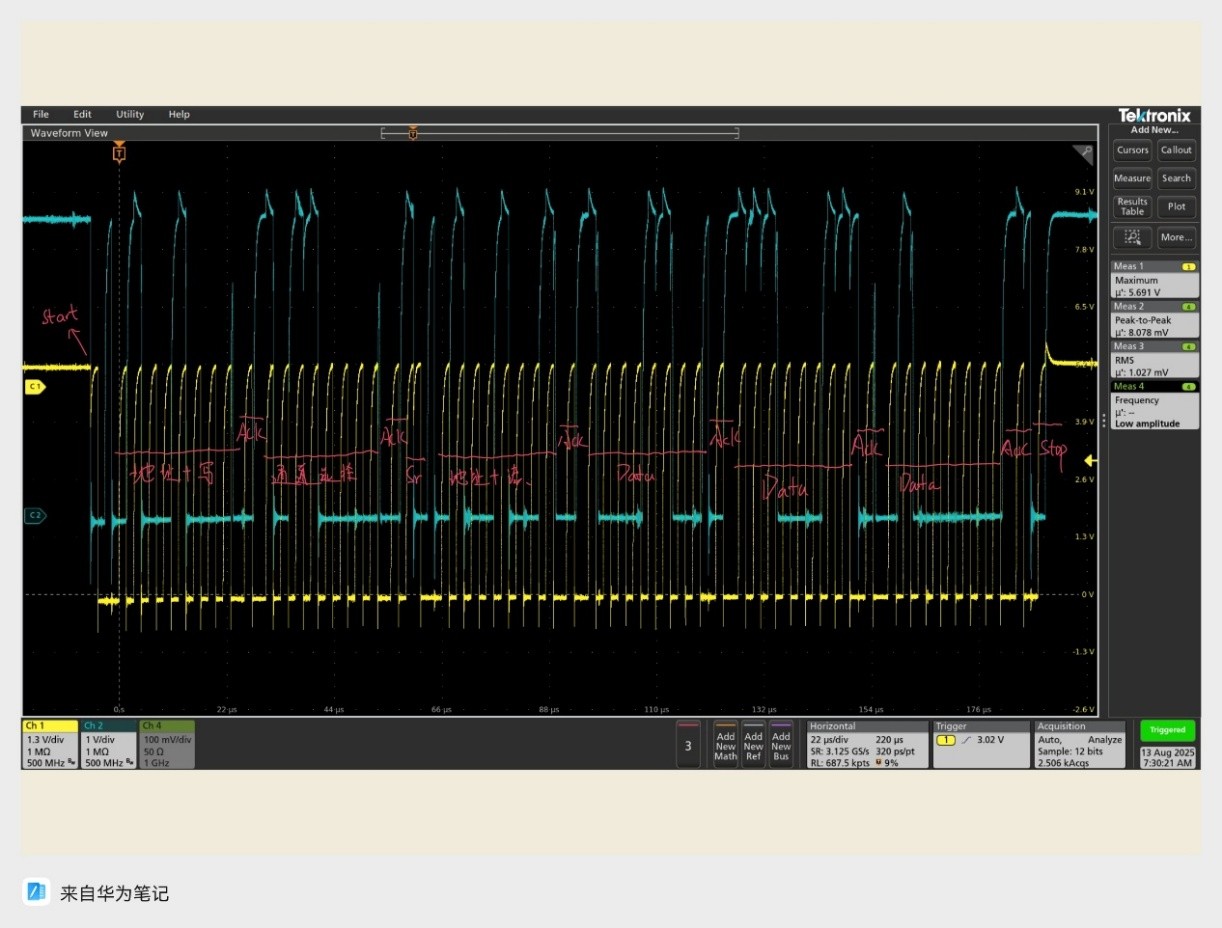

以0.5V为例：0（起始） 01001000（地址+写） 0（应答位） 10110000（通道选择：10+使能+单通道+0端采集） 0（应答） 10（重复起始） 01001001（地址+读） 0（应答）10001100 0（应答）11100011 0（应答）01000000 1（结束）
时序解读结果完全符号编程内容，ADC传输出来的数据亦符合设定结果，下面根据数据手册对采集的ADC数据进行换算。思路为扣除前面两位符号位，舍弃最后六位固定为0的数据，中间应答位也需扣除，得到ADC所采集电压信息对应的二进制数。之后依照手册中电压对应范围，将二进制数转换为十进制数X，依据钻换关系得到电压大小：X*2.5/2^16 我个人困惑的地方： 1、adc响应根据示波器来看是没有问题的，但是问题是出在传给单片机时候出问题，还是单片机在处理数据时候出现了问题呢？ （代码在上上篇帖子：使用ai801u通过硬件i2c沟通外部adc采集电压信号，最终将数据通过usb传入pc端 https://www.stcaimcu.com/thread-19594-1-1.html (出处: 国芯人工智能技术交流网站)
2、如果是单片机处理数据时候出现了问题，我个人有个猜测是不是数据位中间穿插的ack应答位导致的？adc发出来的数据是24bit，但是中间他们会每8位插入一个应答，似乎是硬件要求。但这个在我的代码上，我只调用了寄存器去收发24bit数据，我并没有手动加入ack的代码。会不会是单片机没有处理好ack（并且ack附近经常出现尖峰）。另外我之前还使用过软件ic协议，当时编写代码也没有加入ack，而且能pc端和单片机能正常采到数据，只是后来因为位数不够所以更换了单片机，并且改成了硬件i2c。
|
