最便宜的 车规-FOC，24万转@STC32G12K128-24A车规，STC-FOC 新算法库,9/8

Debu***

深度*** 发表于 2025-8-18 20:43
工程图要怎么打开，用立创EDA打开PCB和原理图都是空的

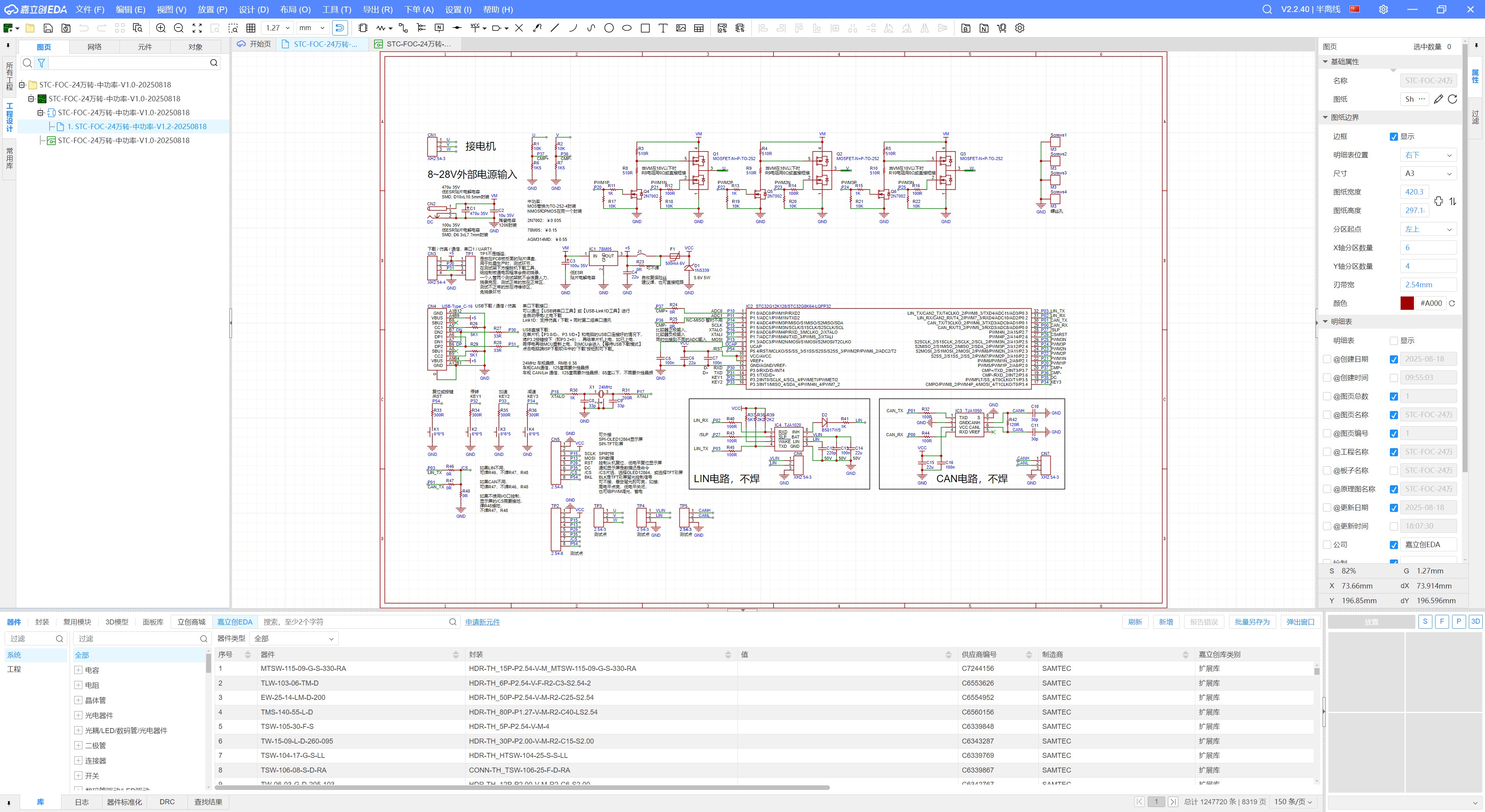

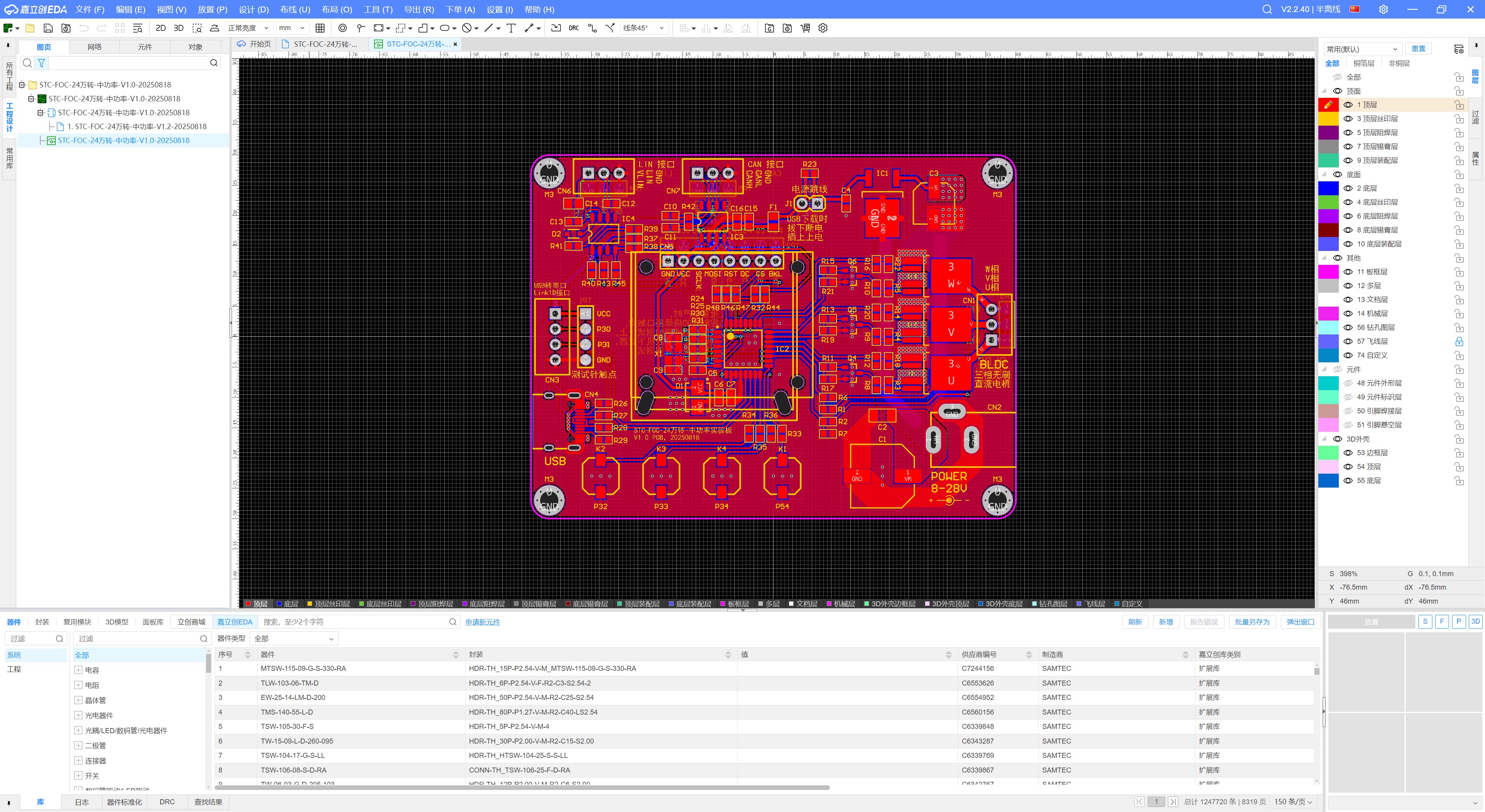

安装立创eda专业版，双击eprj文件打开

patch***

拿来就可以用了，厉害厉害

深度***

Debu*** 发表于 2025-8-18 22:12
安装立创eda专业版，双击eprj文件打开

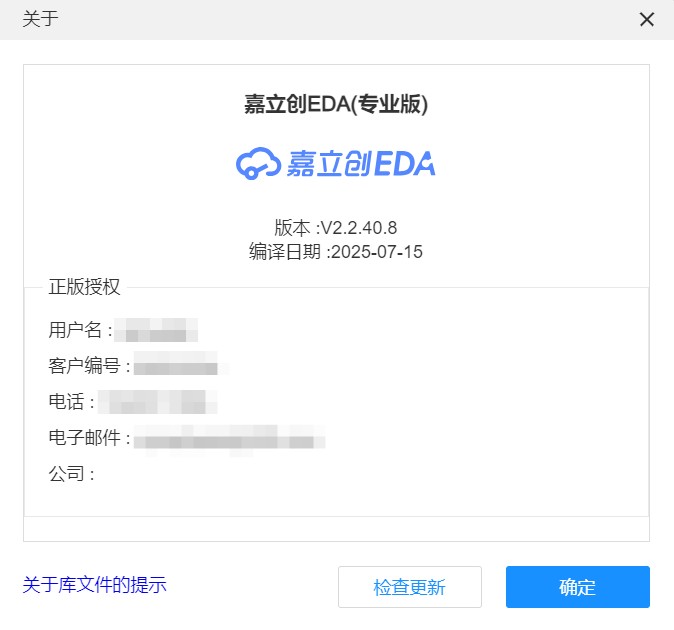

可以打开了，是我的软件版本问题，由于不太喜欢升级版本所以出现这个问题

ct1***

什么时候加入过流，过温，堵转，缺相等保护功能检测

ct1***

我一直关注STC-FOC驱动库，越做越好！加入更多的硬件保护功能

jsh***

wf137*** 发表于 2025-8-8 15:26
我需要工业高压供电的 三相无刷 无感 FOC  1.5KW以下的   好用大批量采购你们芯片 ...

这个需要匹配你电机的

神***

目前这个是 FOC的性能，极致低成本版本

Debu***

大功率 / 高压 方案规划：

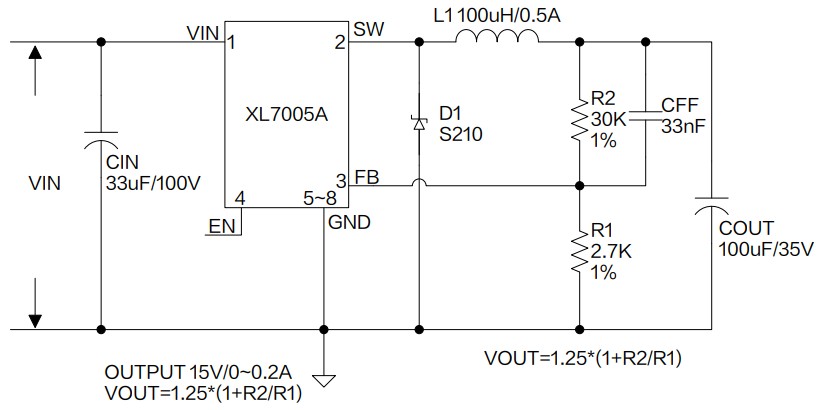

低压 / 中压：DC-DC 芯片选用XL7005A（零售 RMB 0.89），支持输入电压12~60V，CD54 100μH 贴片电感 RMB 0.08，滤波电容用63V的

XL7005A-CN.pdf

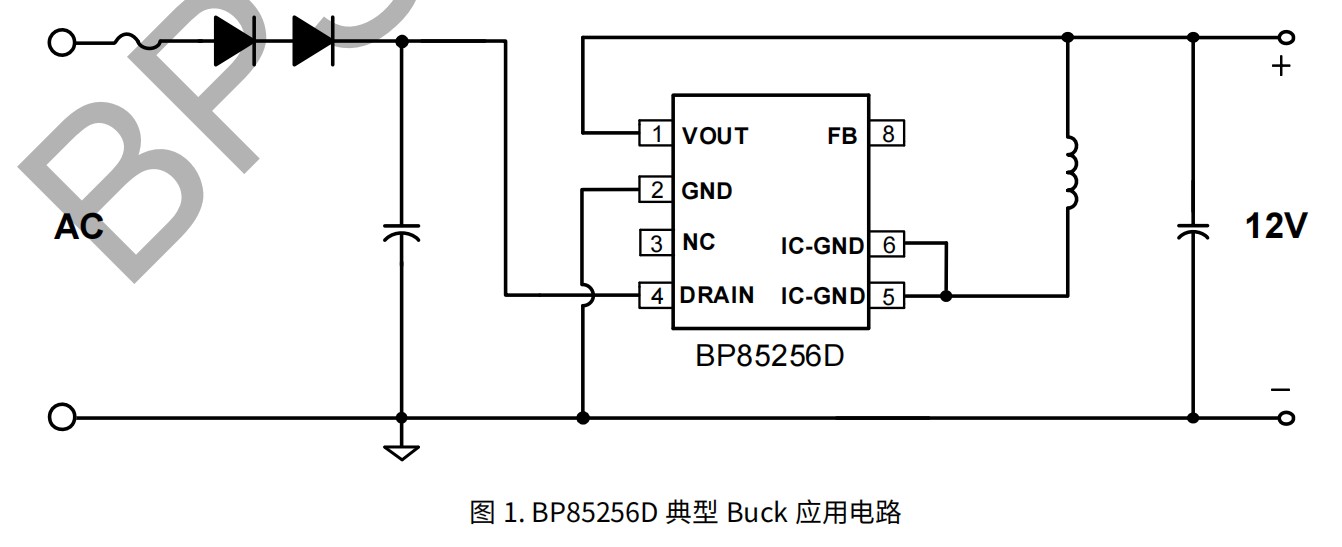

高压：DC-DC 芯片选用BP85256（零售 RMB 0.45），支持输入电压40~400V，CD105 1mH 贴片电感 RMB 0.20，滤波电容用400V的

BP85256D.pdf
MOS驱动芯片可以使用多相半桥，减小体积，降低成本
吹风机MOS选型参考：
LNG5N50（MOS，500V 5A，零售 RMB 0.26）
HRH2N50BDD（MOS，500V 2A，零售 RMB 0.22）
HRH5N50BDND（MOS，500V 5A，零售 RMB 0.35）
压缩机MOS选型参考：
XNM6N60T（IGBT，600V 6A，零售 RMB 0.65）
NCE07TD60BK（IGBT，600V 7A，零售 RMB 1.45）
NCE10TD60BK（IGBT，600V 10A，零售 RMB 2.80）

mut***

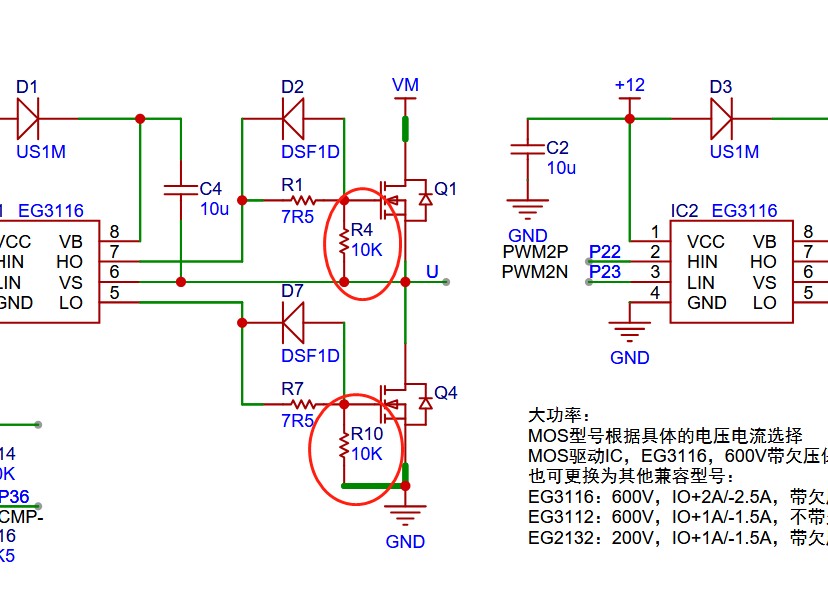

红圈里的 R4 R10 是什么用的

梁***

mut*** 发表于 2025-8-20 18:49
红圈里的 R4 R10 是什么用的

上电时、EG3116还没工作时，下拉到0电平。
