FOC-车规, 24万转@STC32G12K128-24A车规，最便宜的车规-FOC，STC-FOC 算法库已提供

Debu*** · 发表于 2025-8-14 10:45:03

无人机FOC都是无感的，因为无人机要求体积重量小
有感（磁编码、绝对值光电编码器等）用于对重复定位精度有要求的应用场合
如DD马达、伺服电机等精密机械运动的应用场合
无人机螺旋桨不需要精确定位，仅需要正弦波静音

gez*** · 发表于 2025-8-14 16:14:42

神*** 发表于 2025-8-13 20:30
求能驱动310V三相电机的原理图 | 可以 - BLDC/144MHz-PWM-硬件移相/45路PWM+3路CCP/7组不同周期的PWM/D ...

图纸右上角的电机驱动电压检测做什么用？

王*** · 发表于 2025-8-14 16:54:17

gez*** 发表于 2025-8-14 16:14
图纸右上角的电机驱动电压检测做什么用？

一般是用来确认欠压或者过压保护用的，因为电机运行在过压或者欠压的时候，参数和正常运行不一样，比较危险，算是一种安全手段

me45*** · 发表于 2025-8-15 15:23:20

王*** 发表于 2025-8-12 07:52

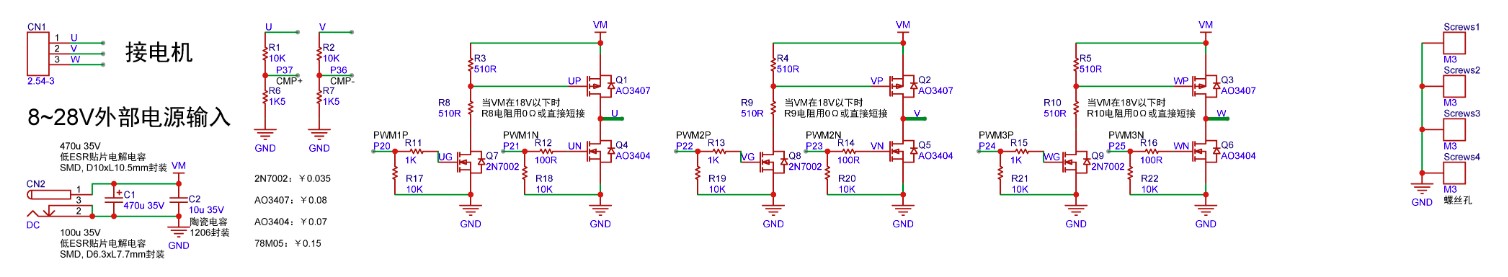

我的方案里：
小功率部分: AO3400(0.03RMB)2.5A，NMOS; AO3401(0.03RMB)2.8A，PMOS
中功率部分：NCE30D251 ...

网*** · 发表于 2025-8-15 18:16:19

STC是专业级FOC电机控制MCU供应商，下图是最简洁的检测电路

建议将R6,R7两个分压电阻集成到单片机内部，就无法再集成了。

下图是完整的高压控制部分，是无法集成到单片机内部的，
谁都省不了，如果将下图的高压控制部分和单片机在封装时合封装在一起，制造成本反而更高。

芯芯*** · 发表于 7 天前

STC是专业级FOC电机控制MCU供应商，最多只多了2个分压电阻。
本方案目前头部汽车车厂在大批量使用中，低噪音运行平稳，完美。

CyberH*** · 发表于 7 天前

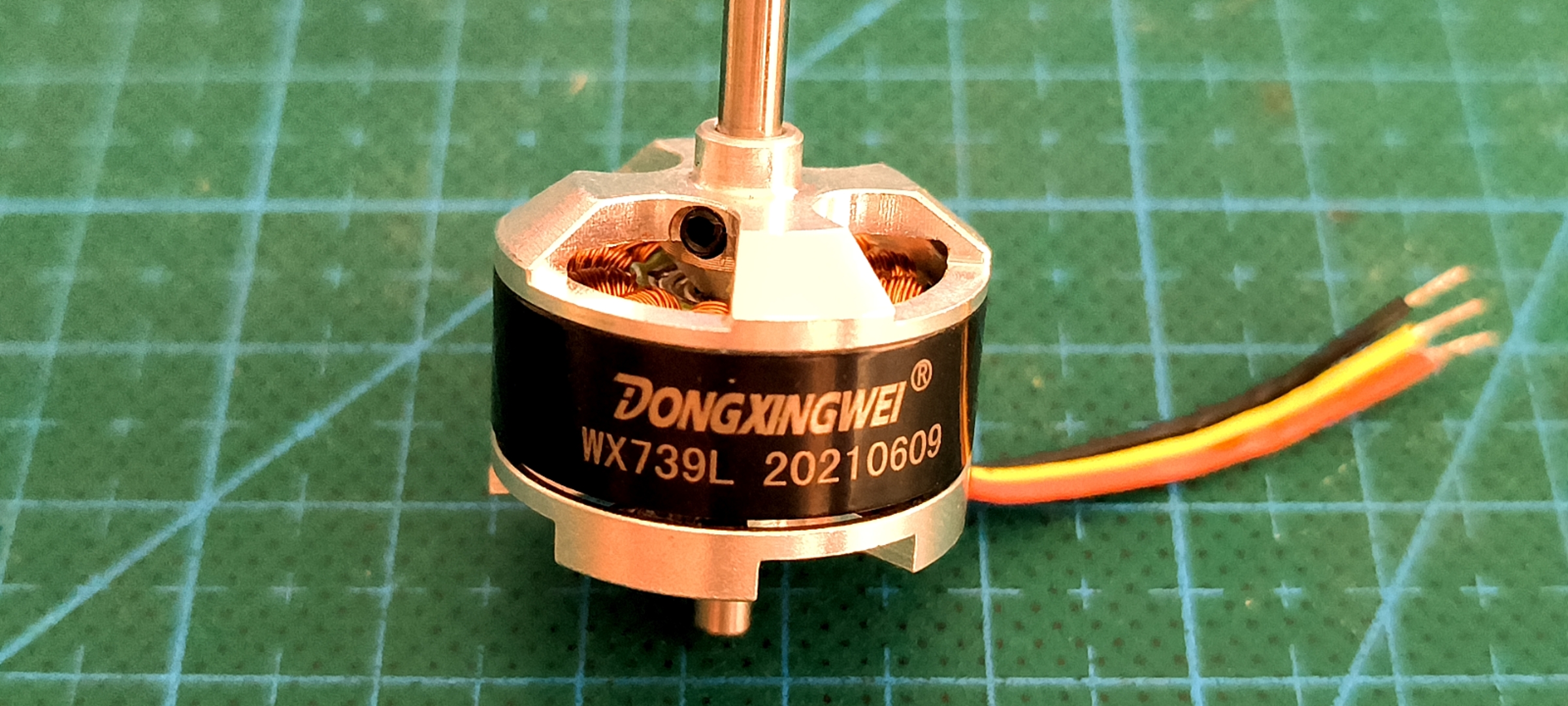

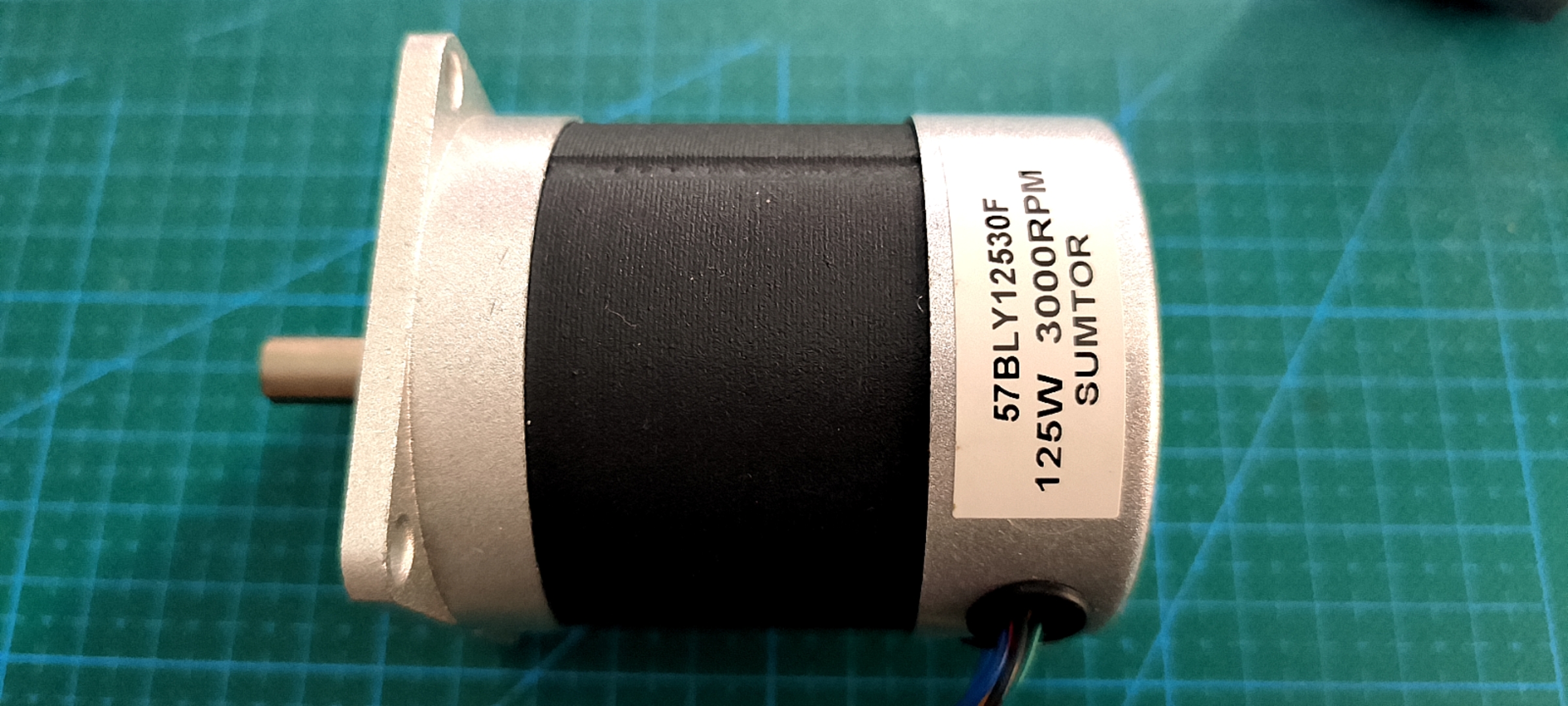

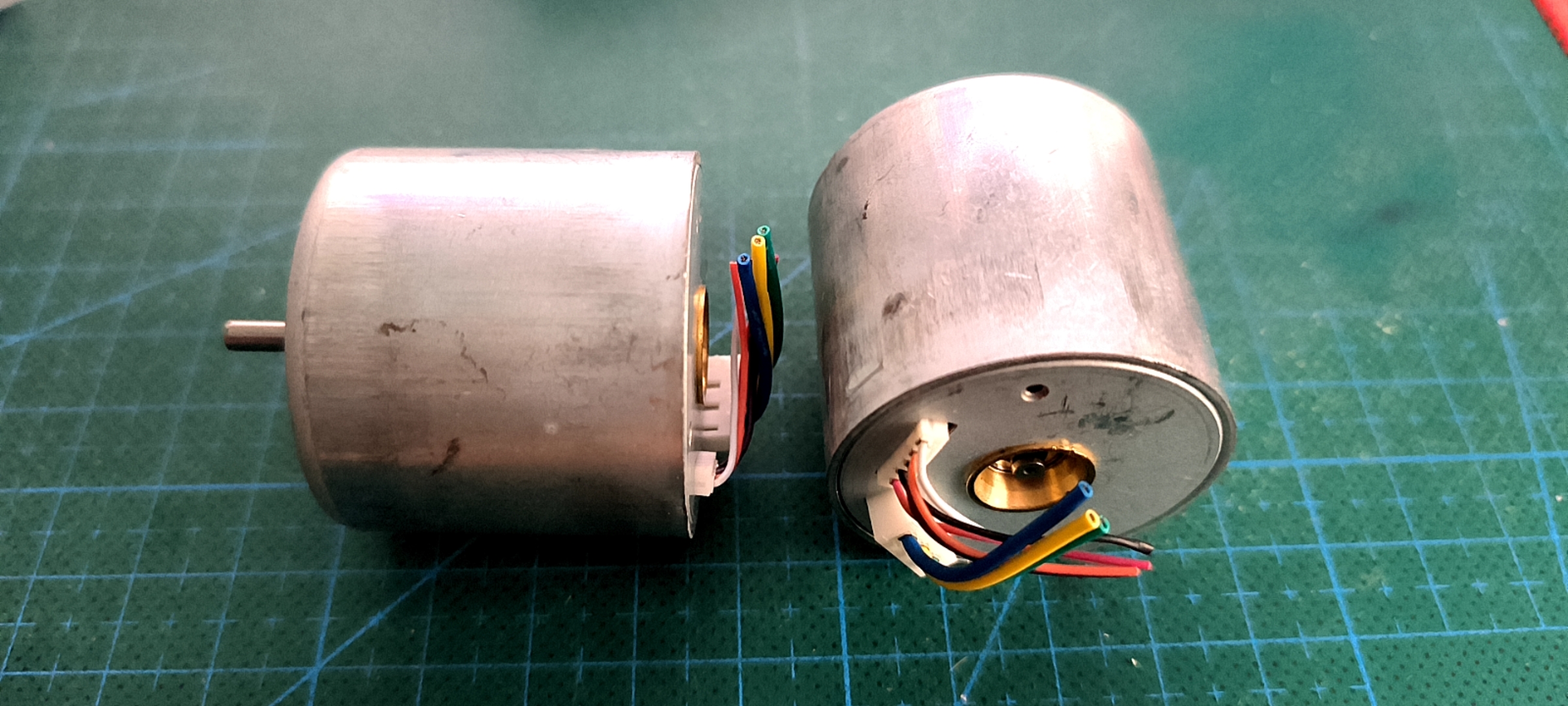

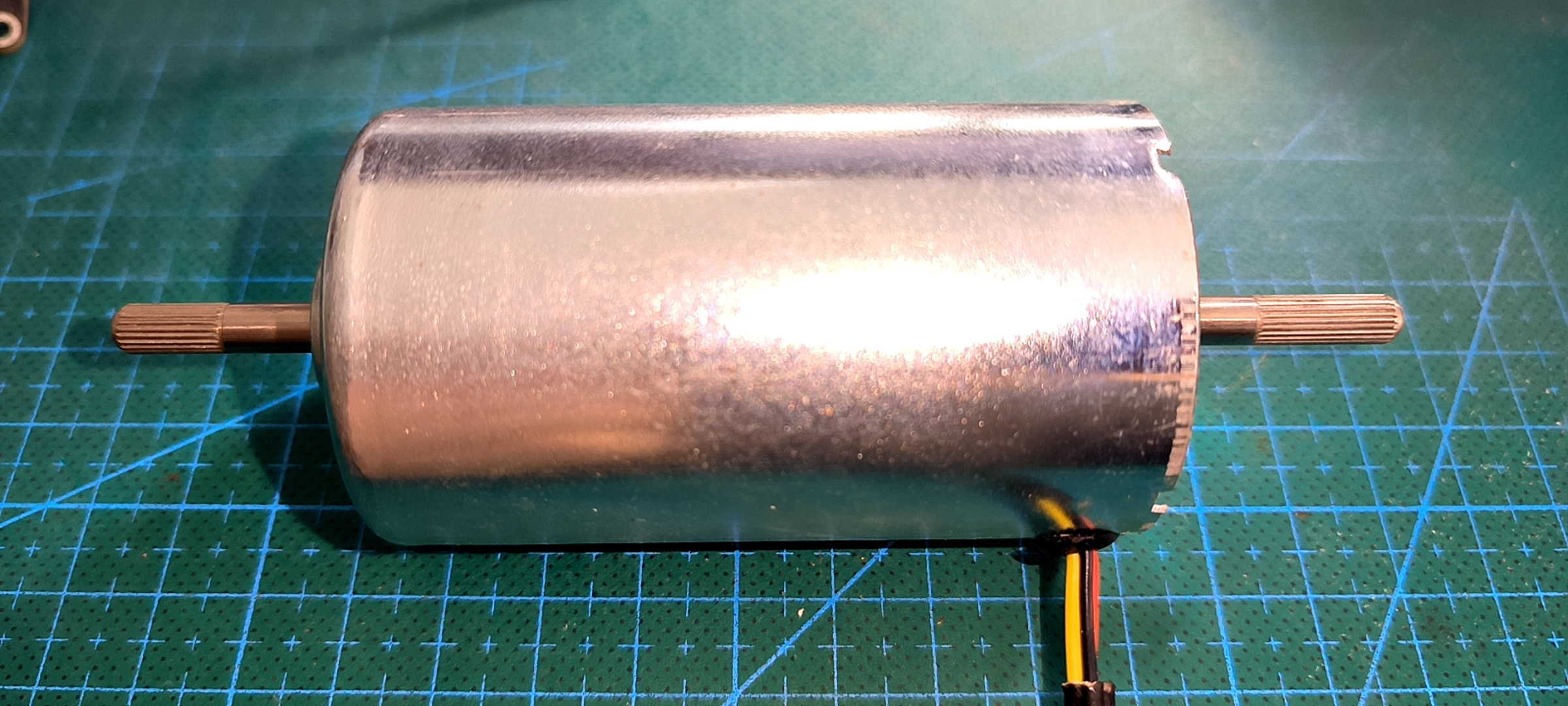

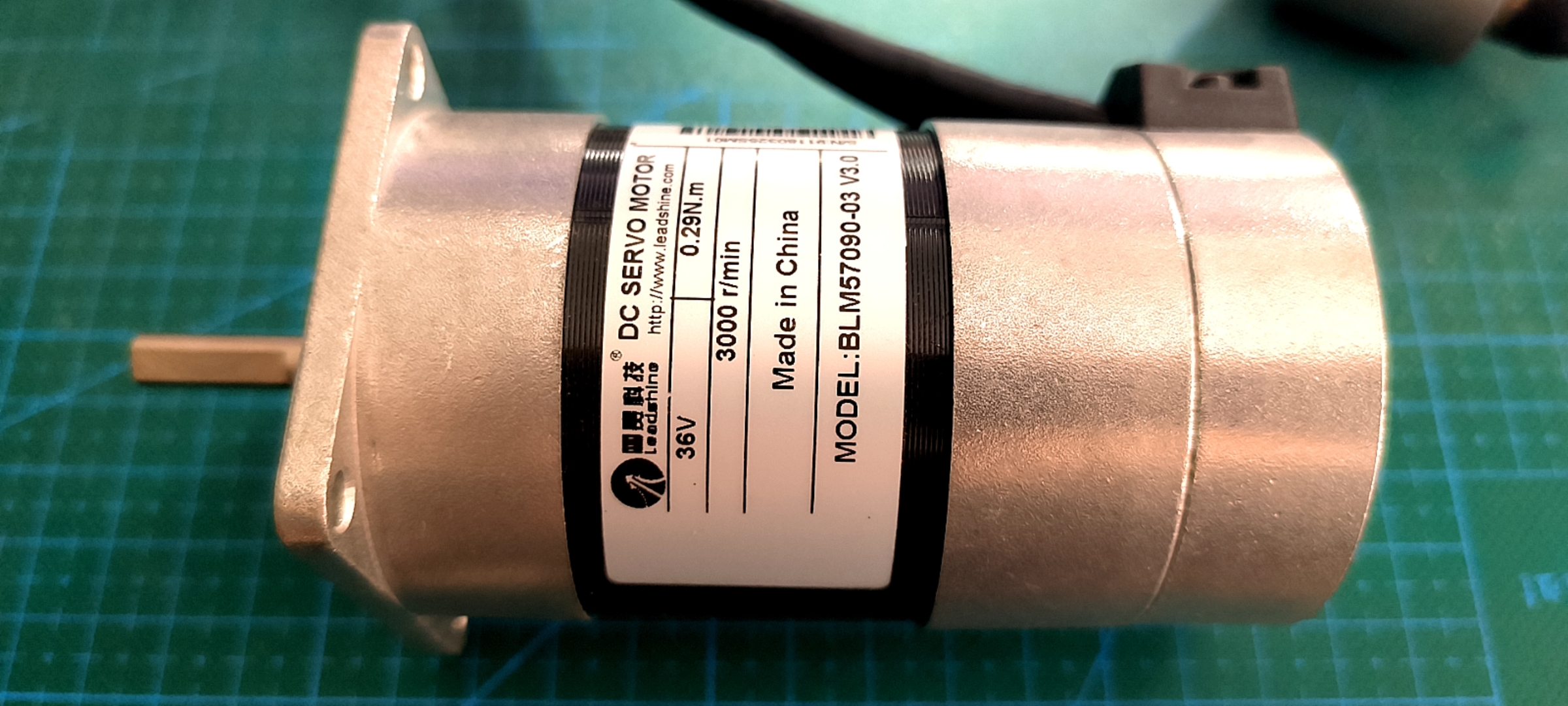

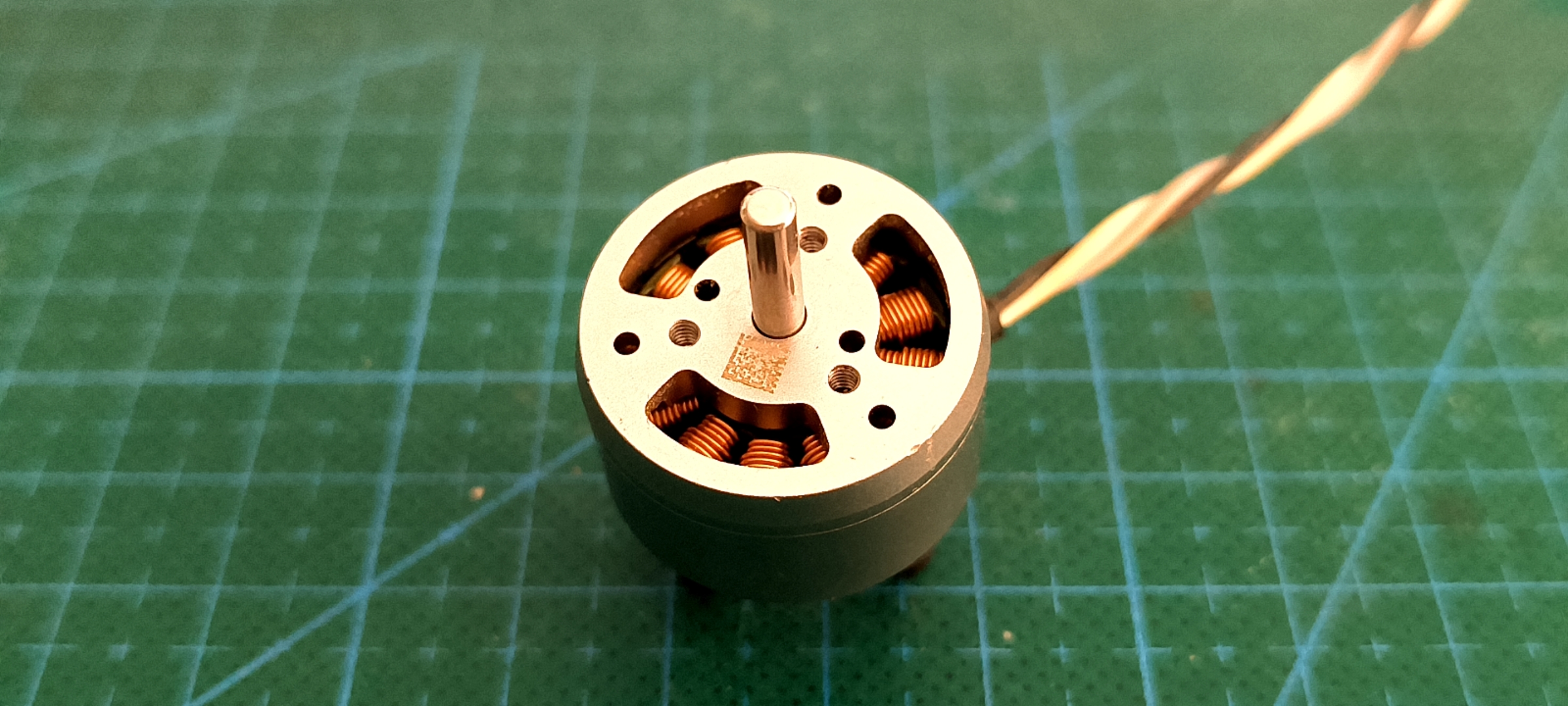

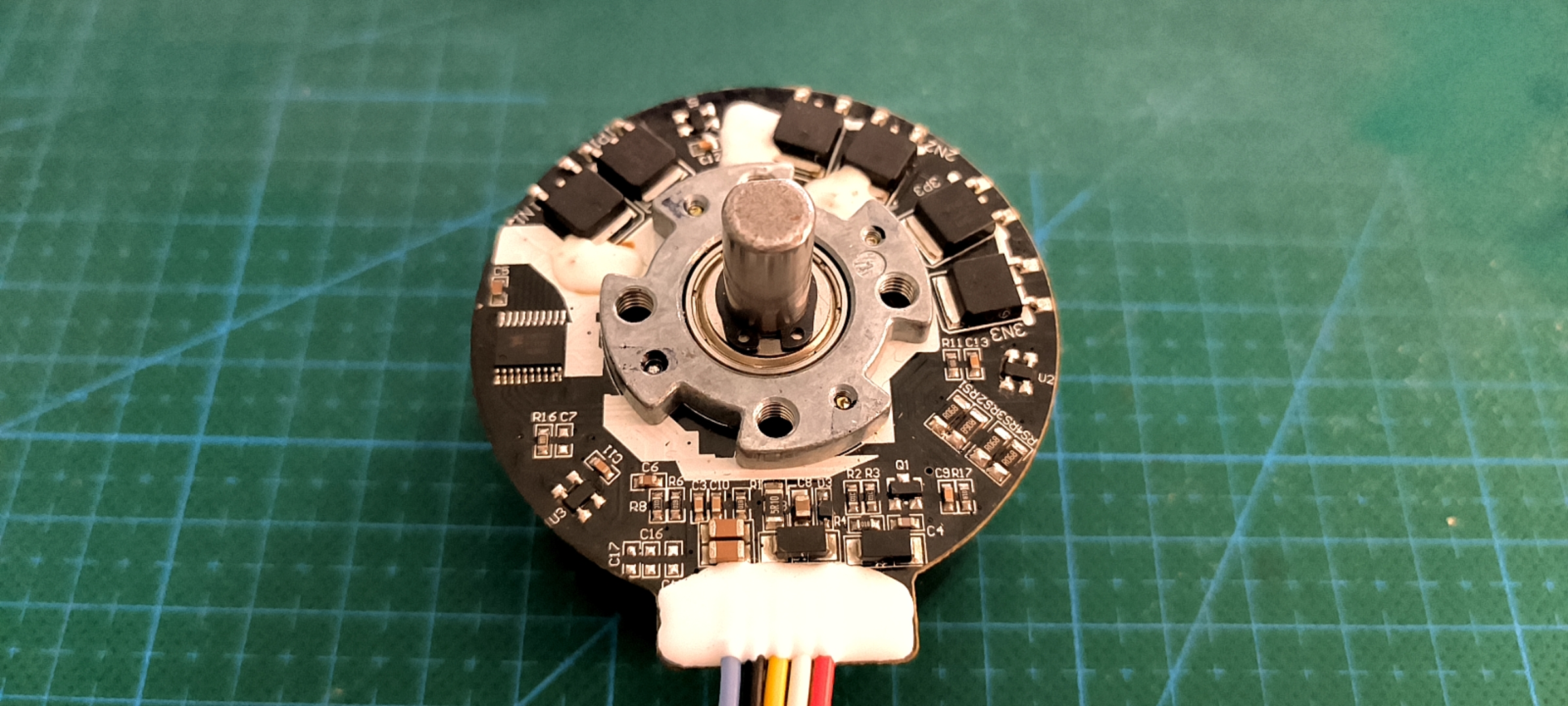

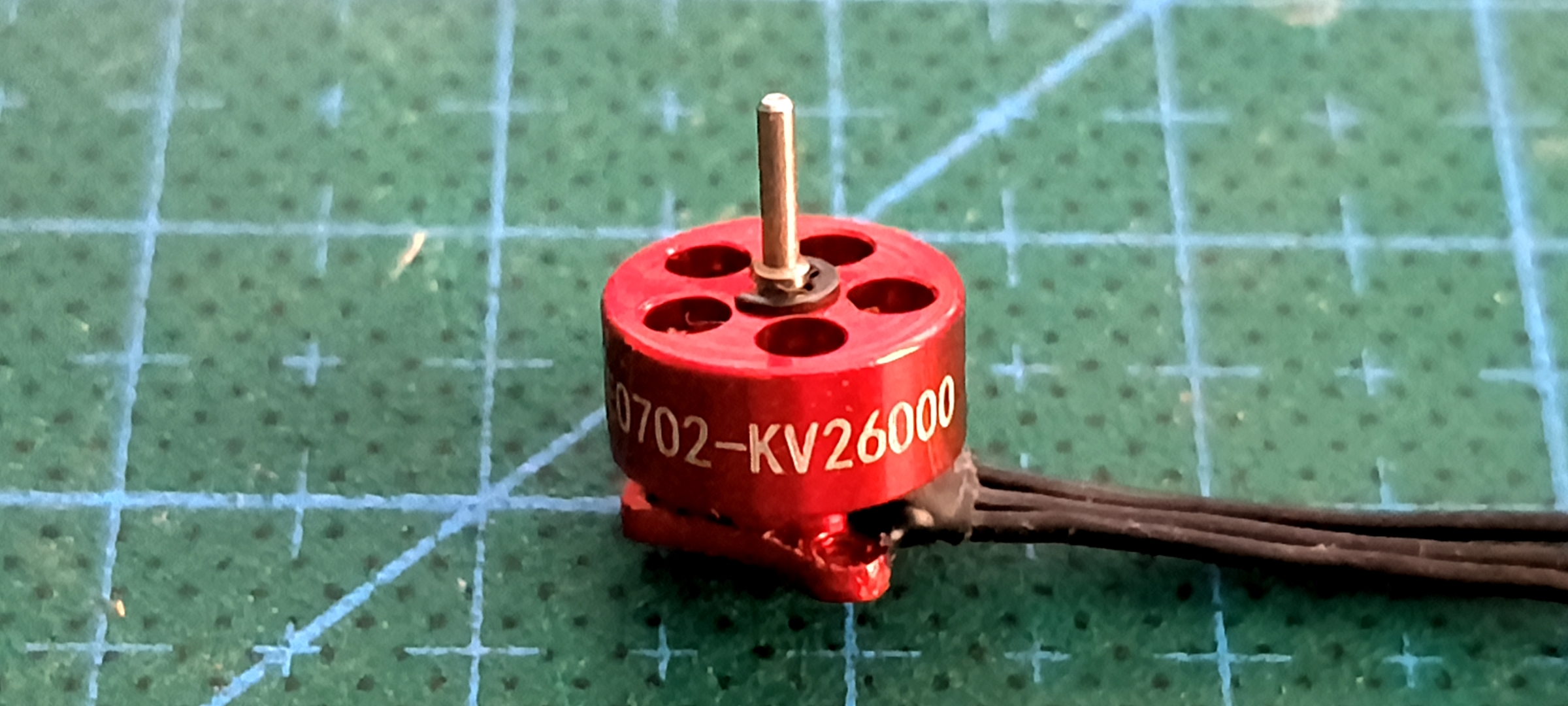

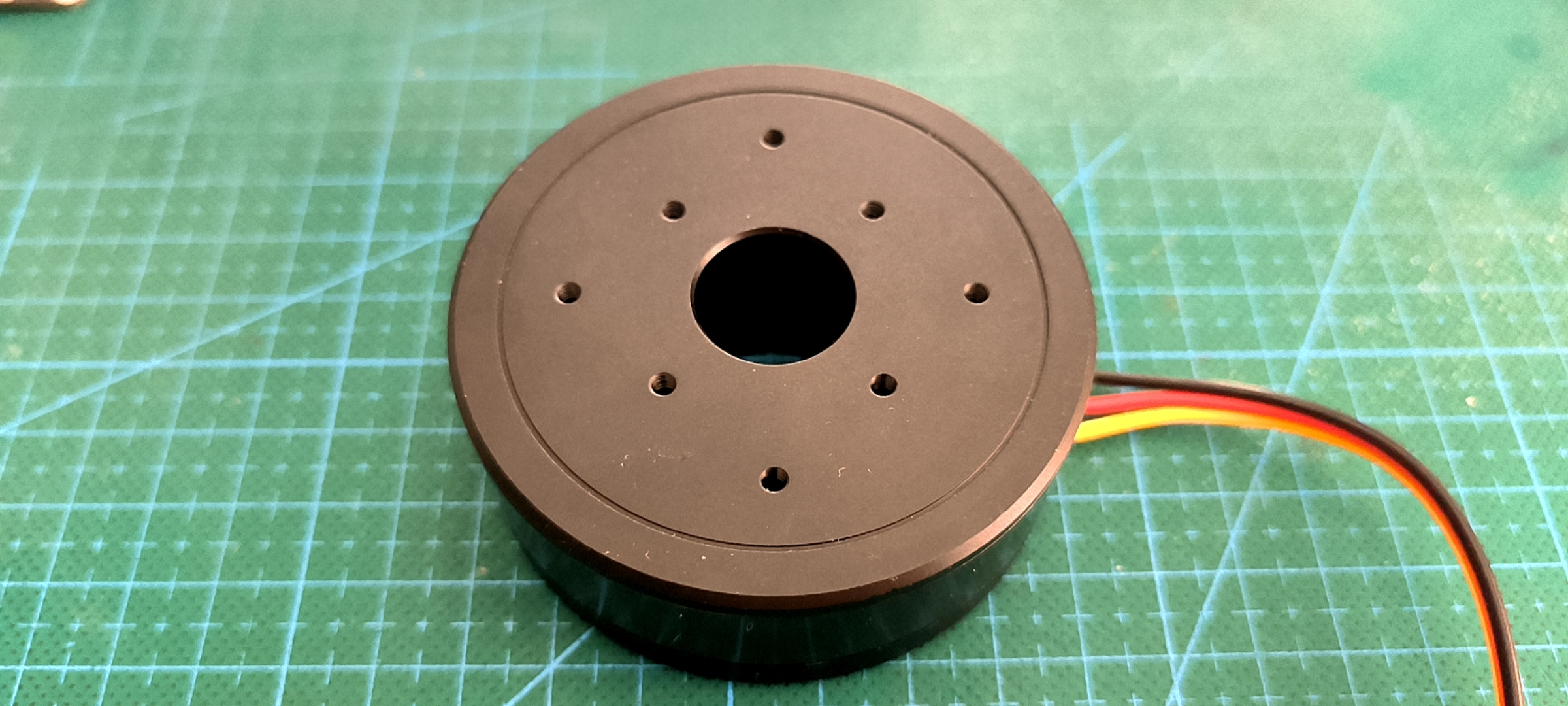

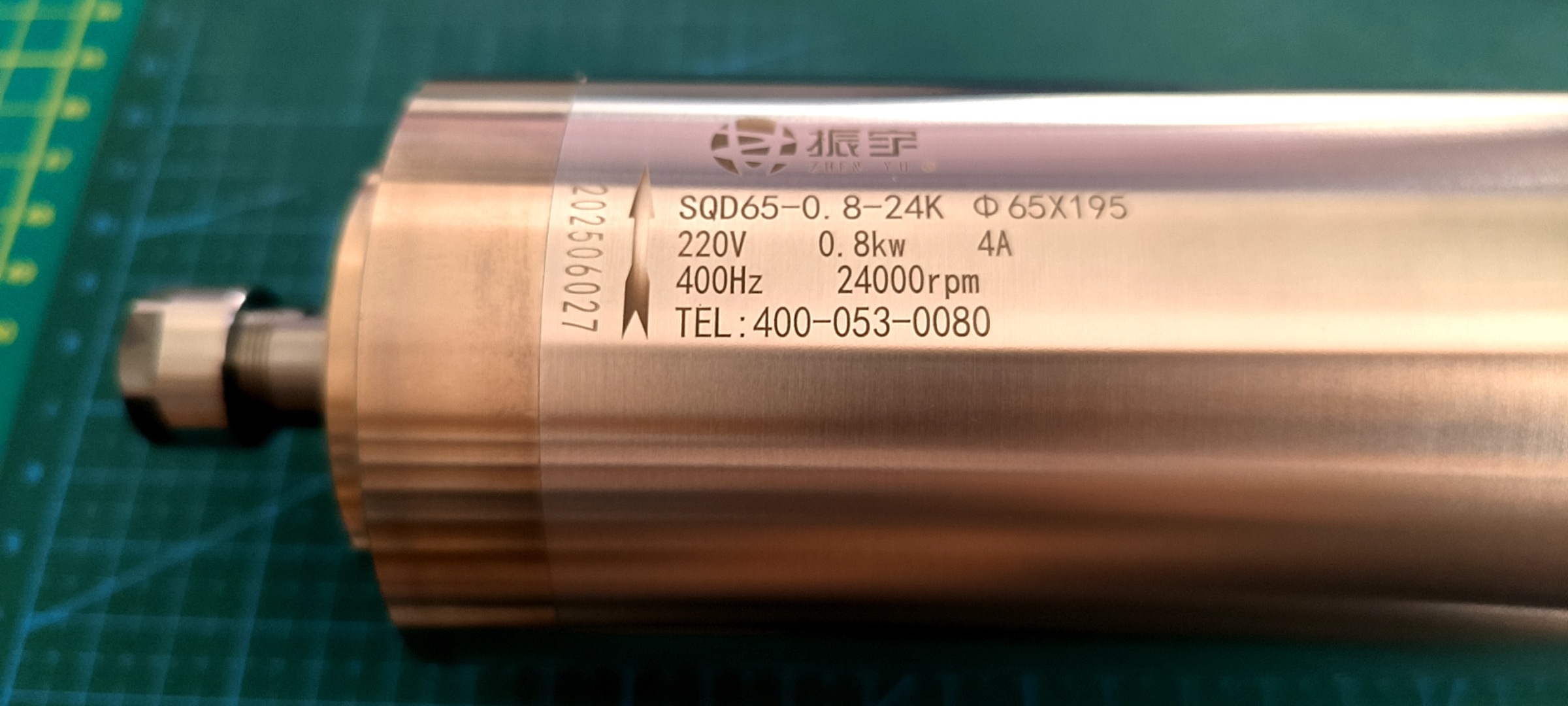

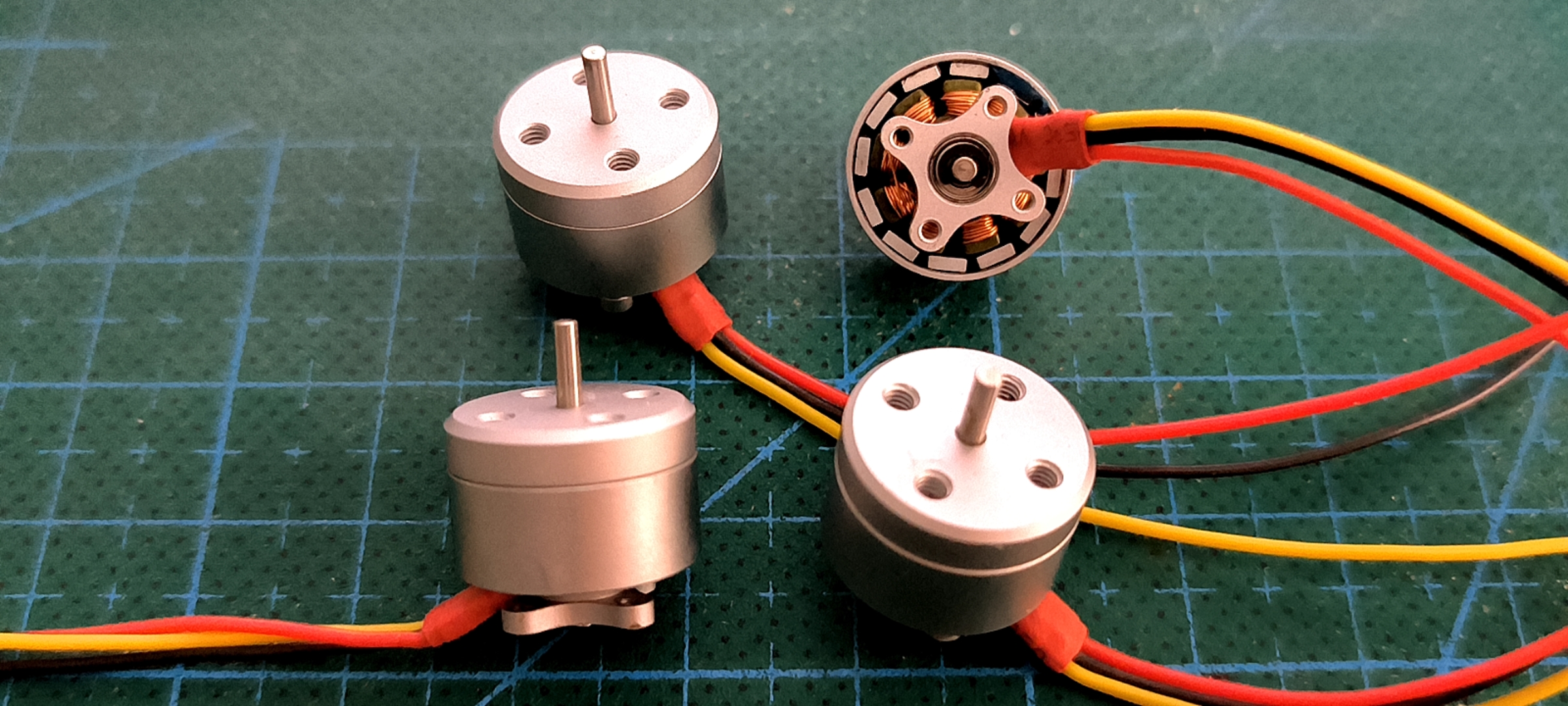

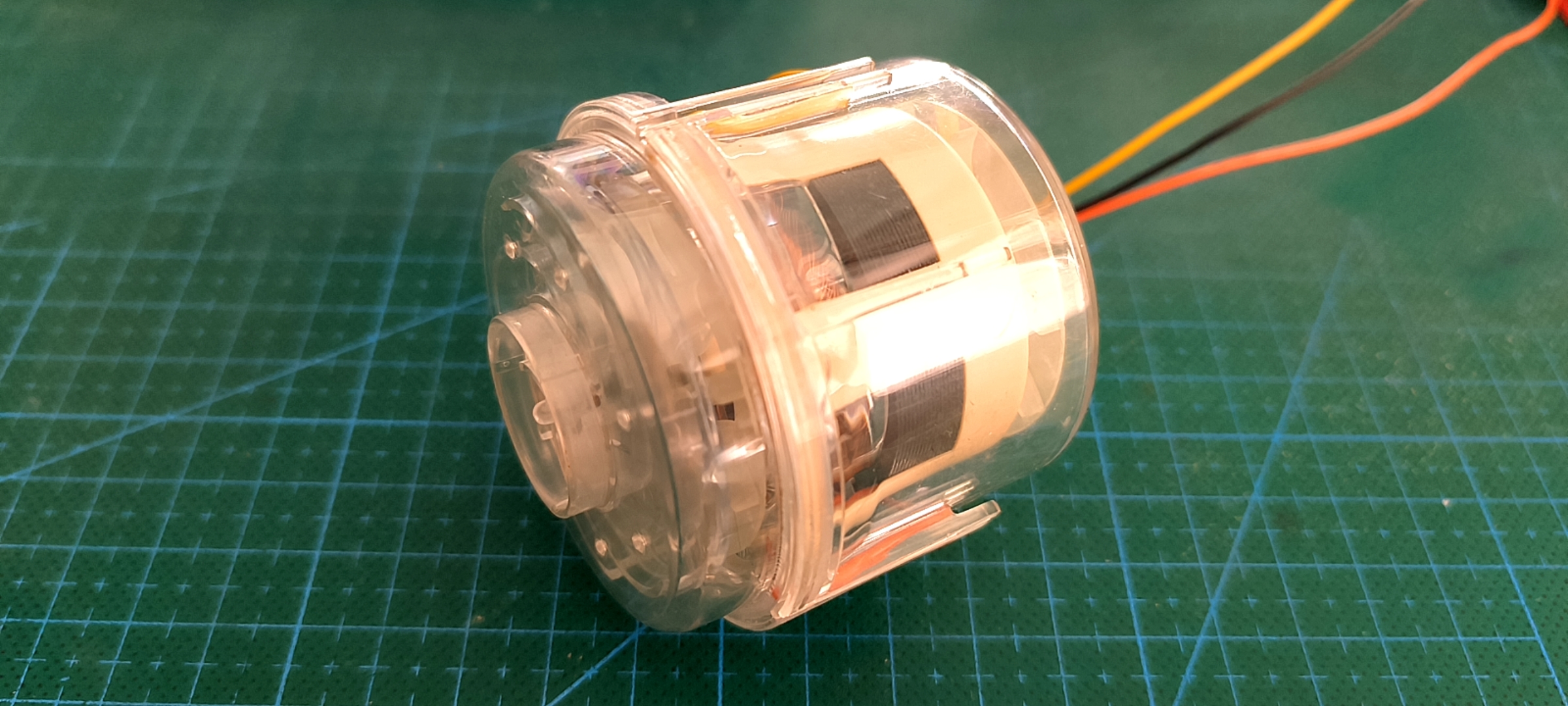

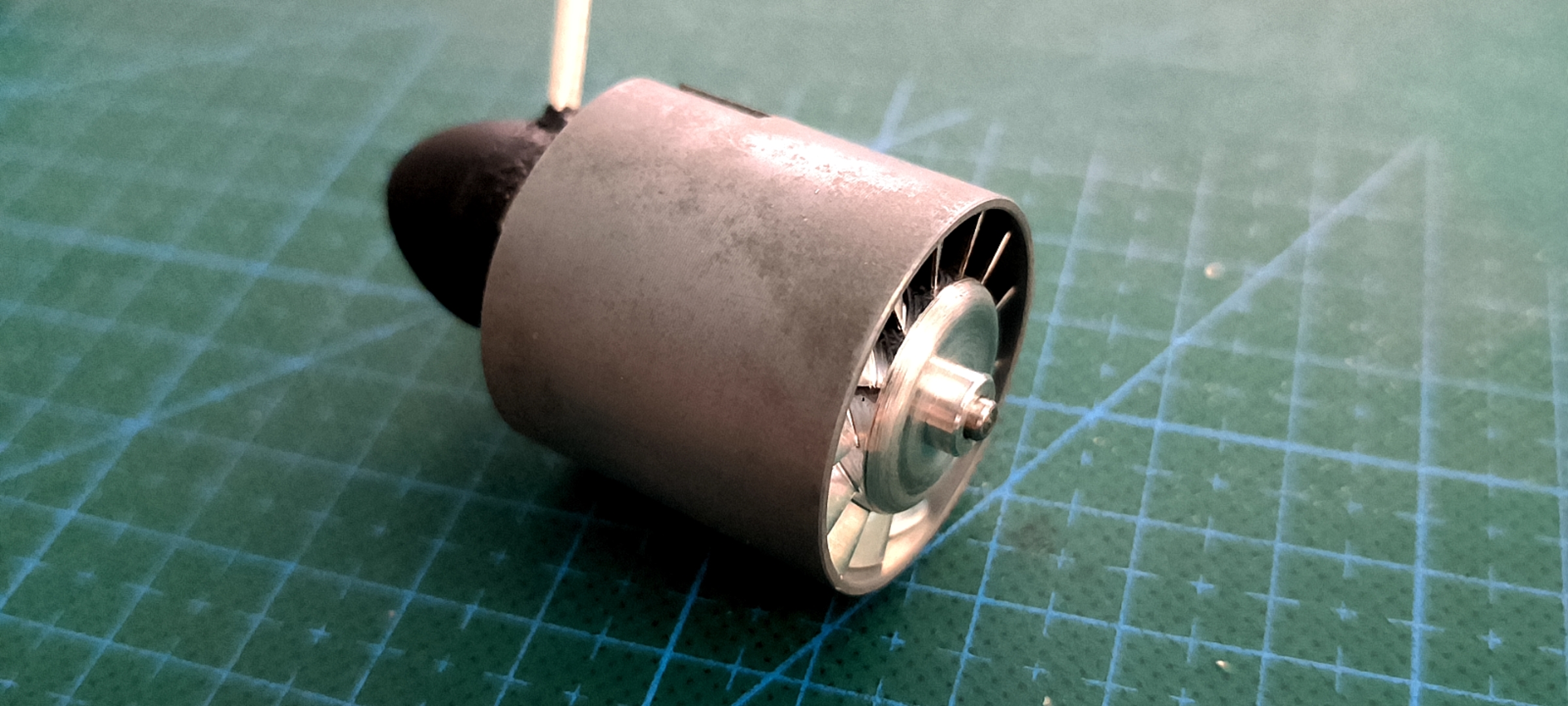

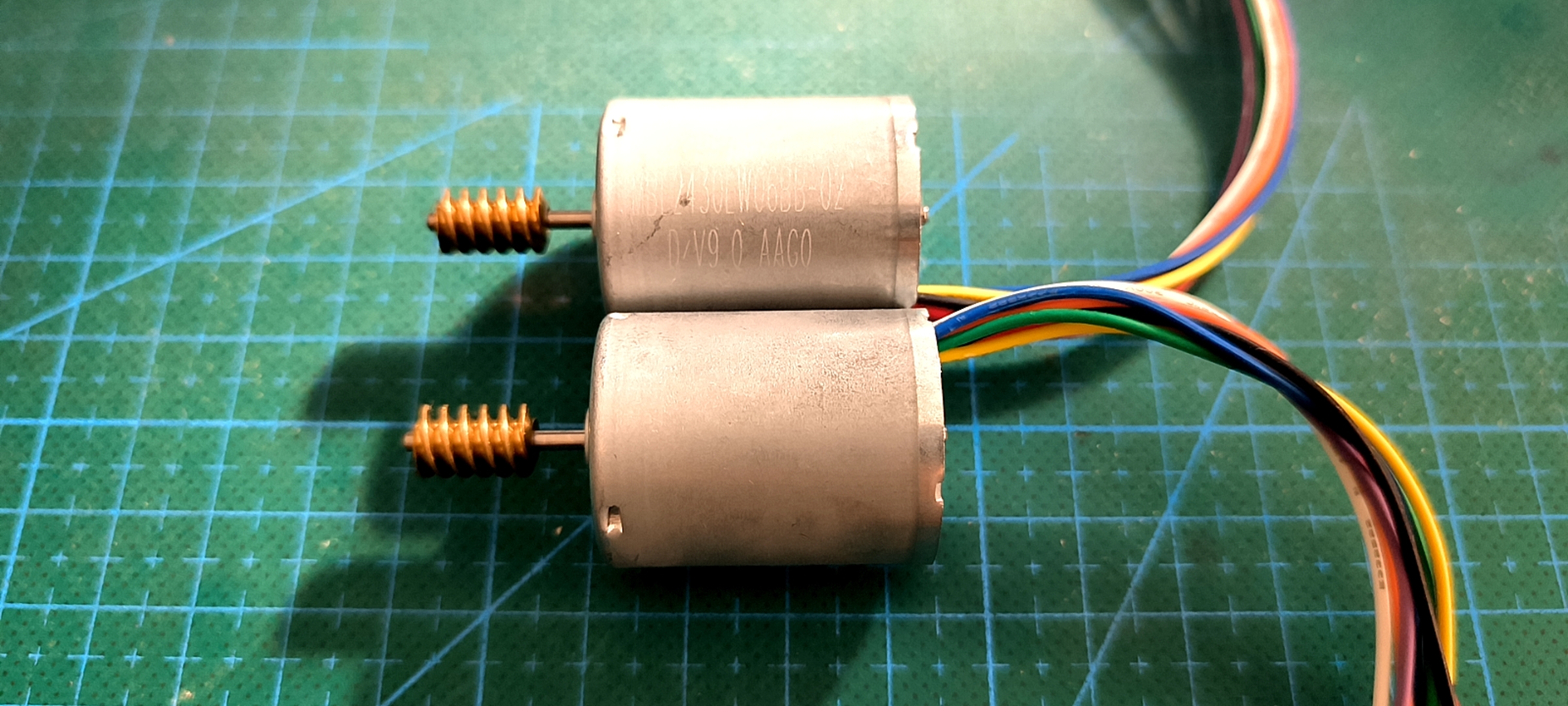

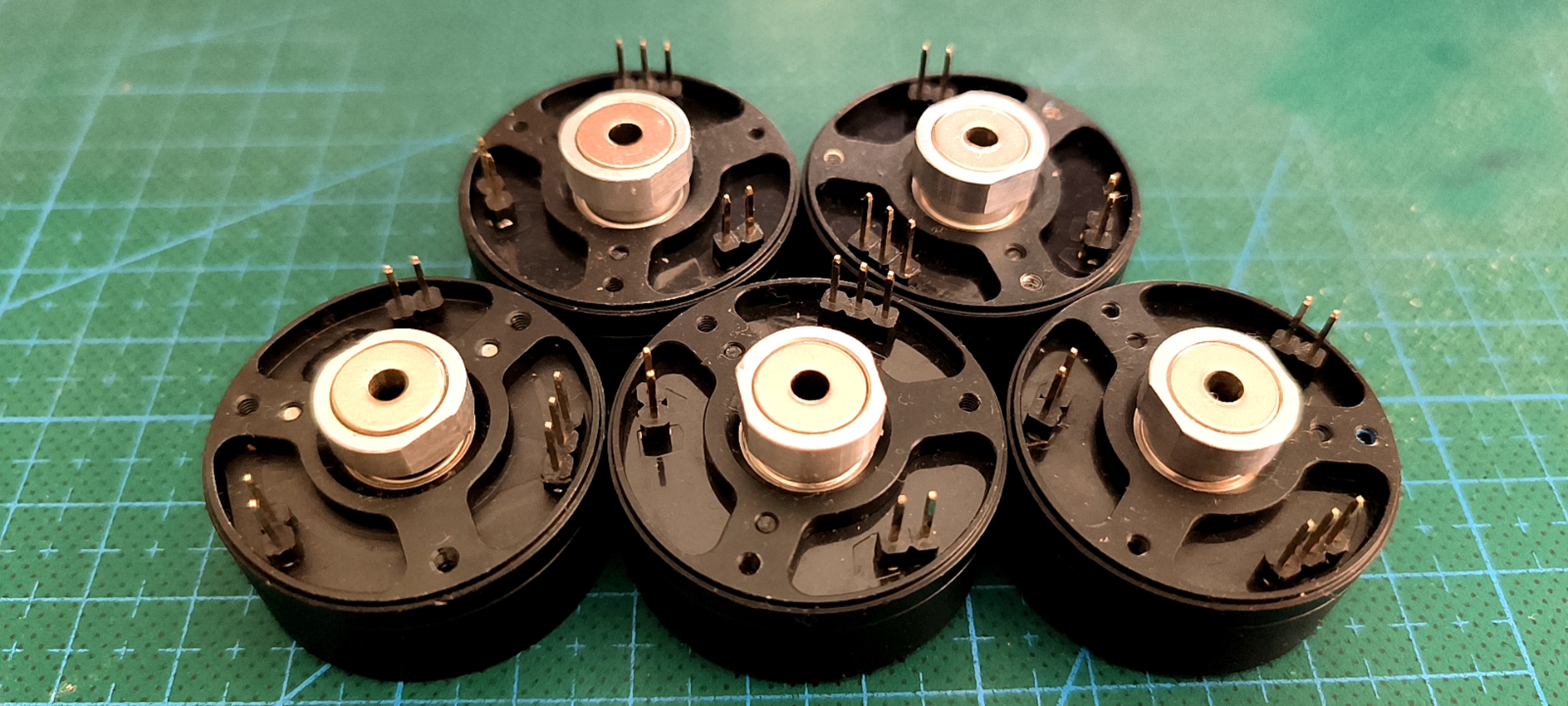

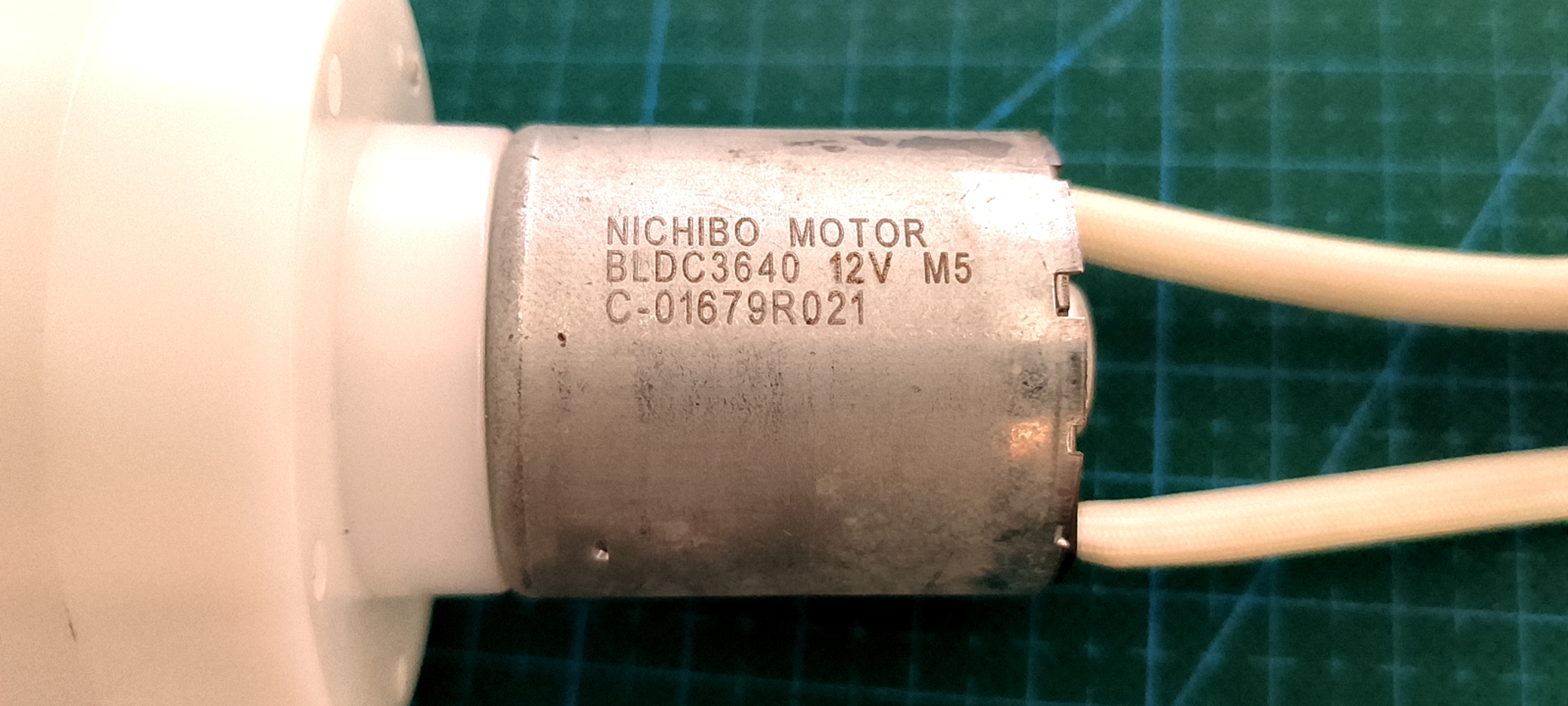

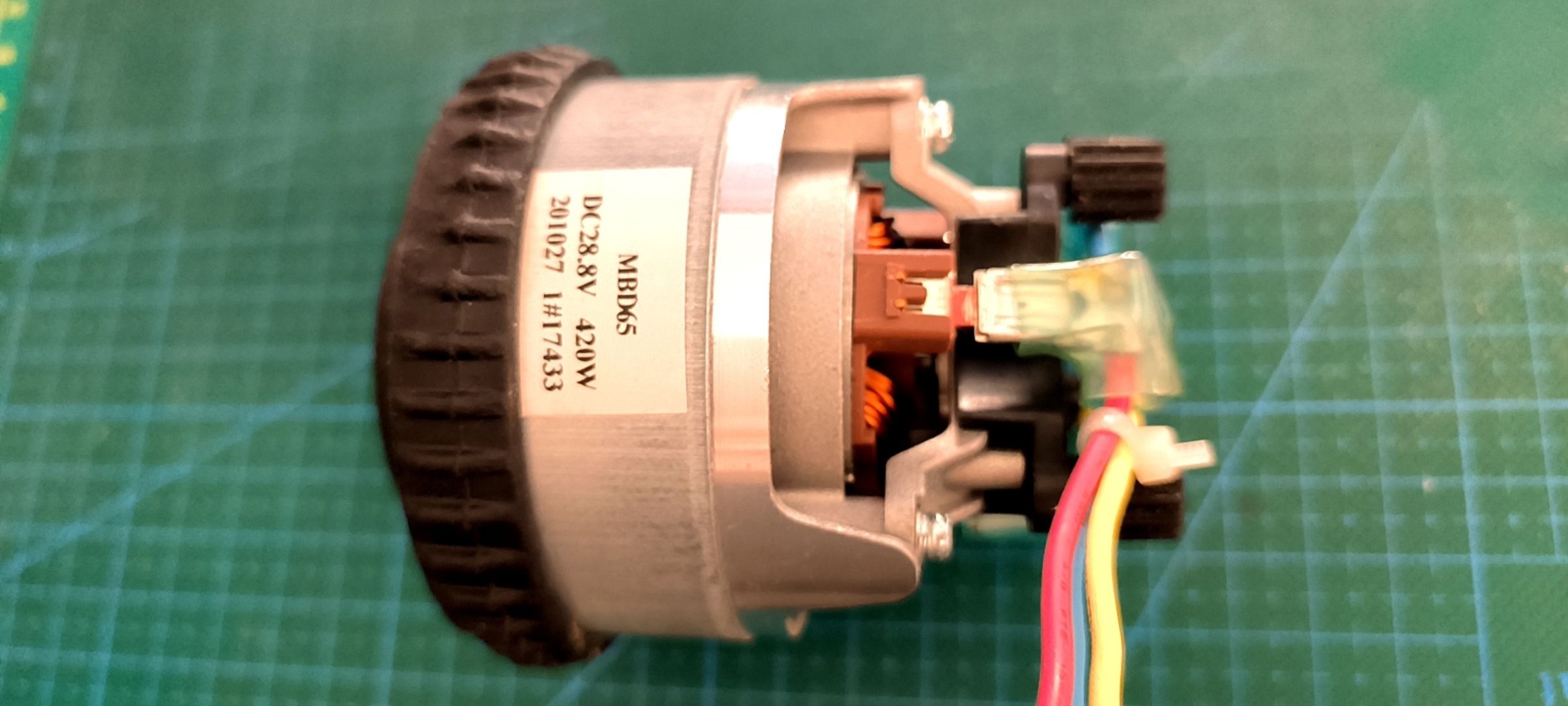

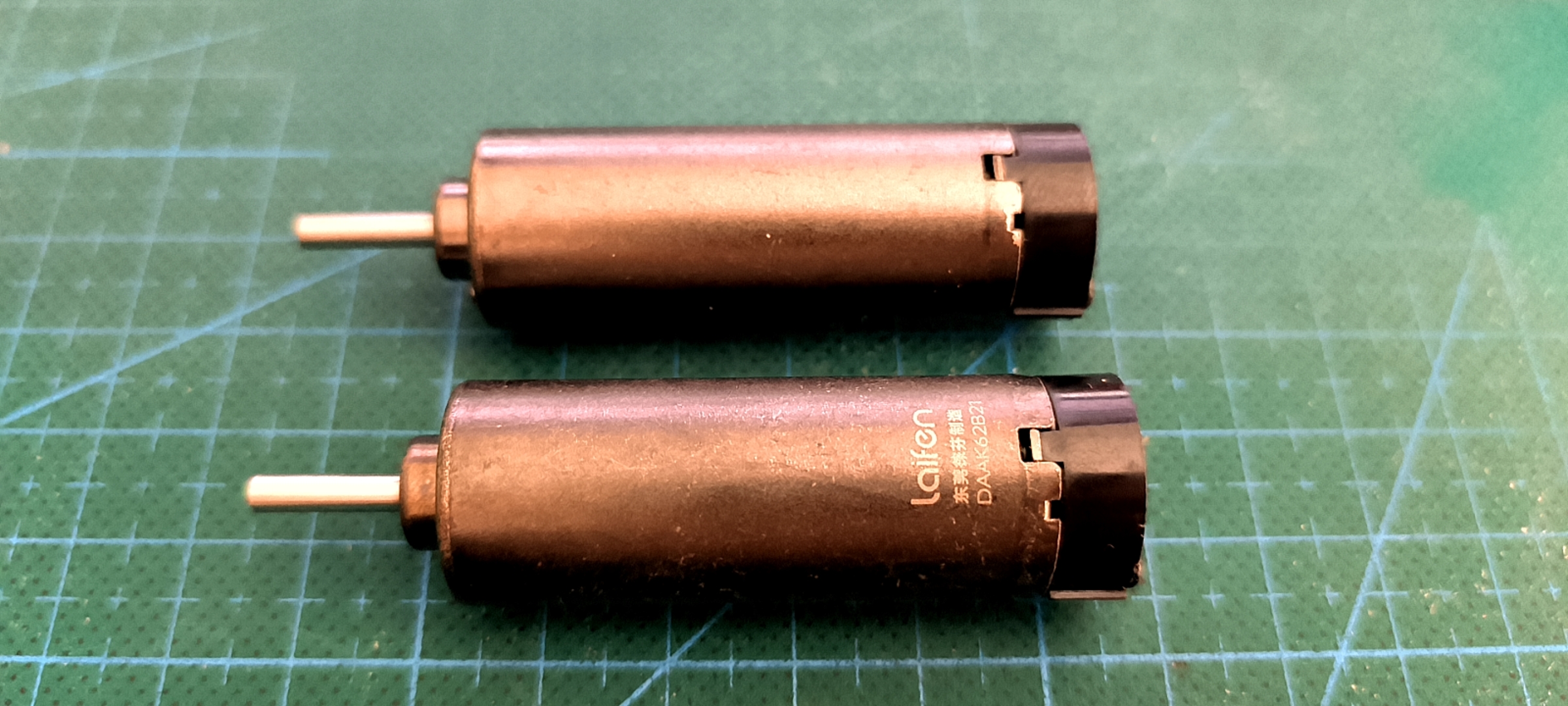

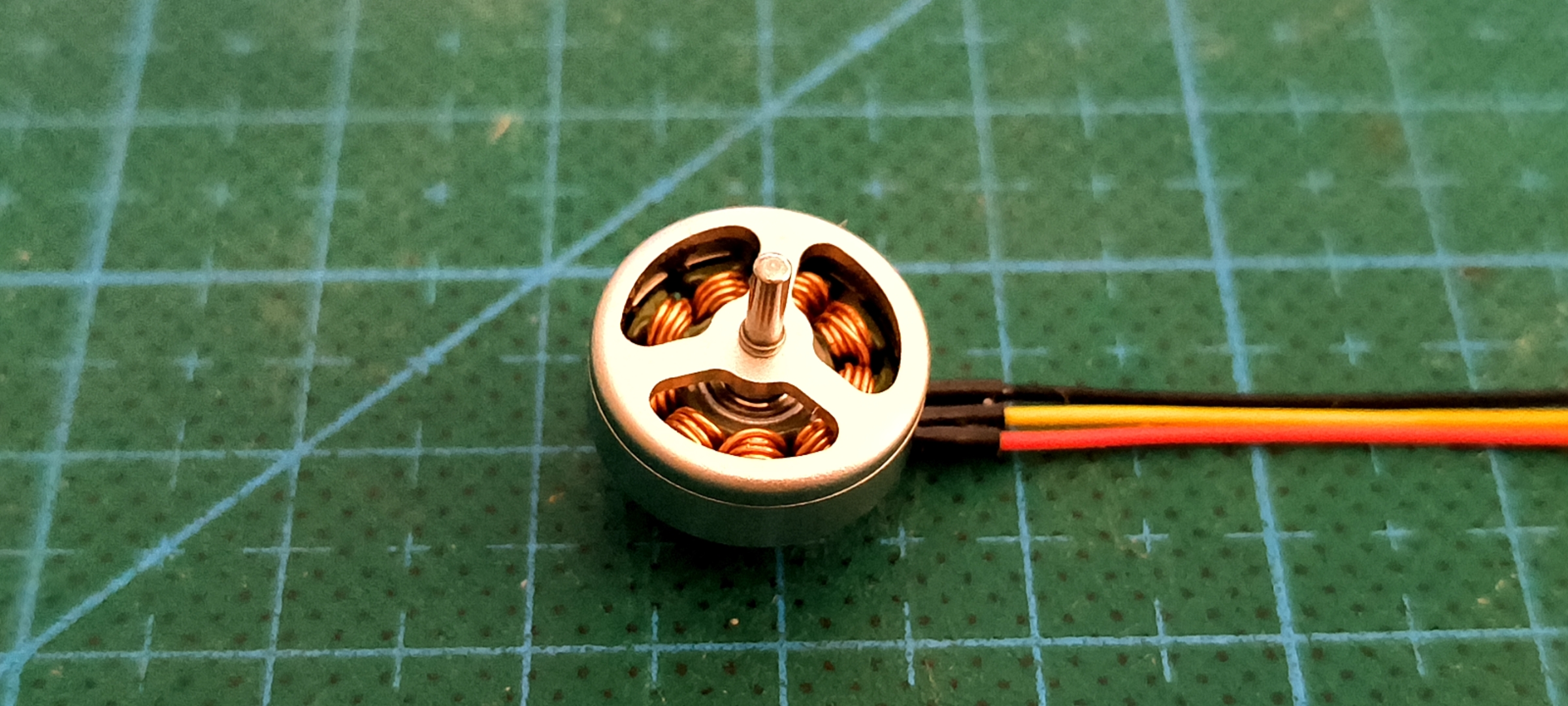

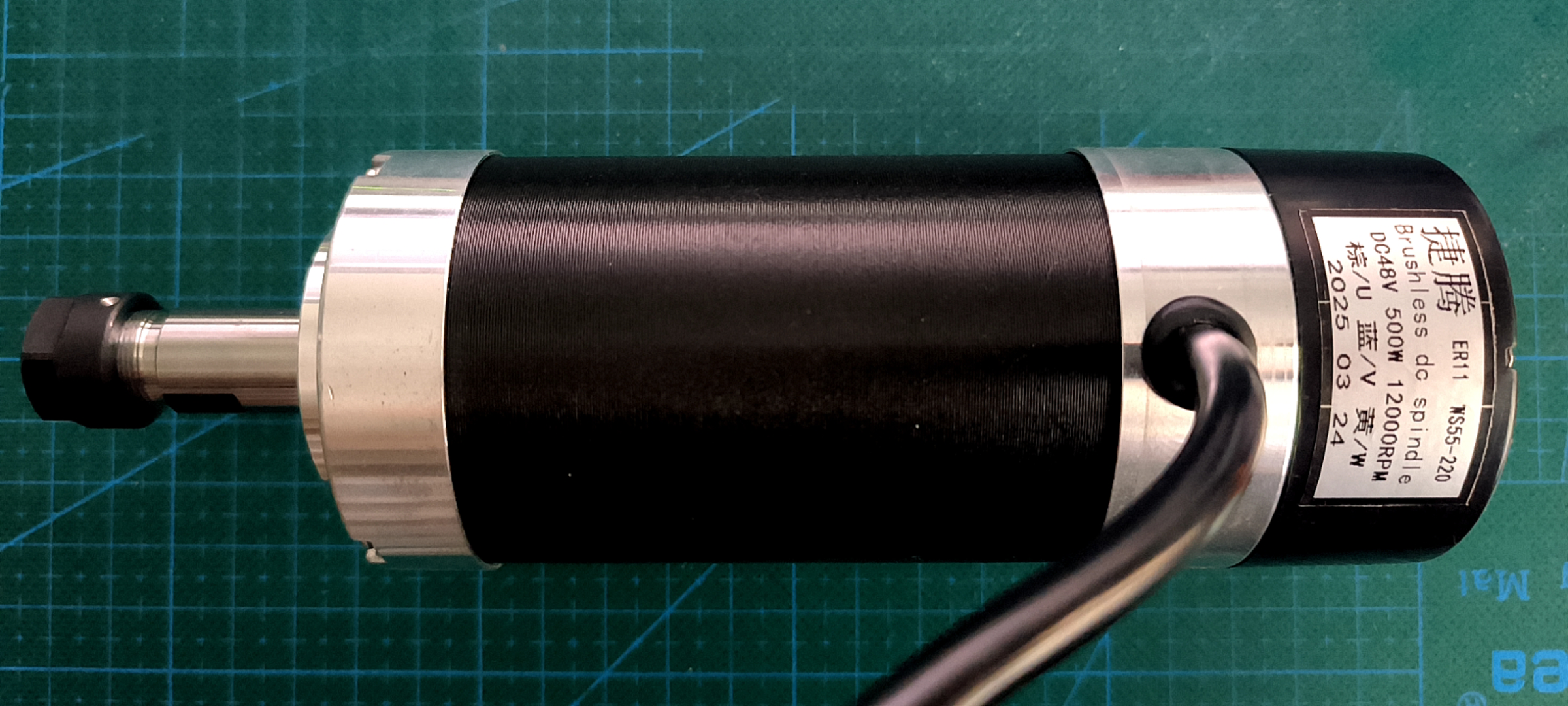

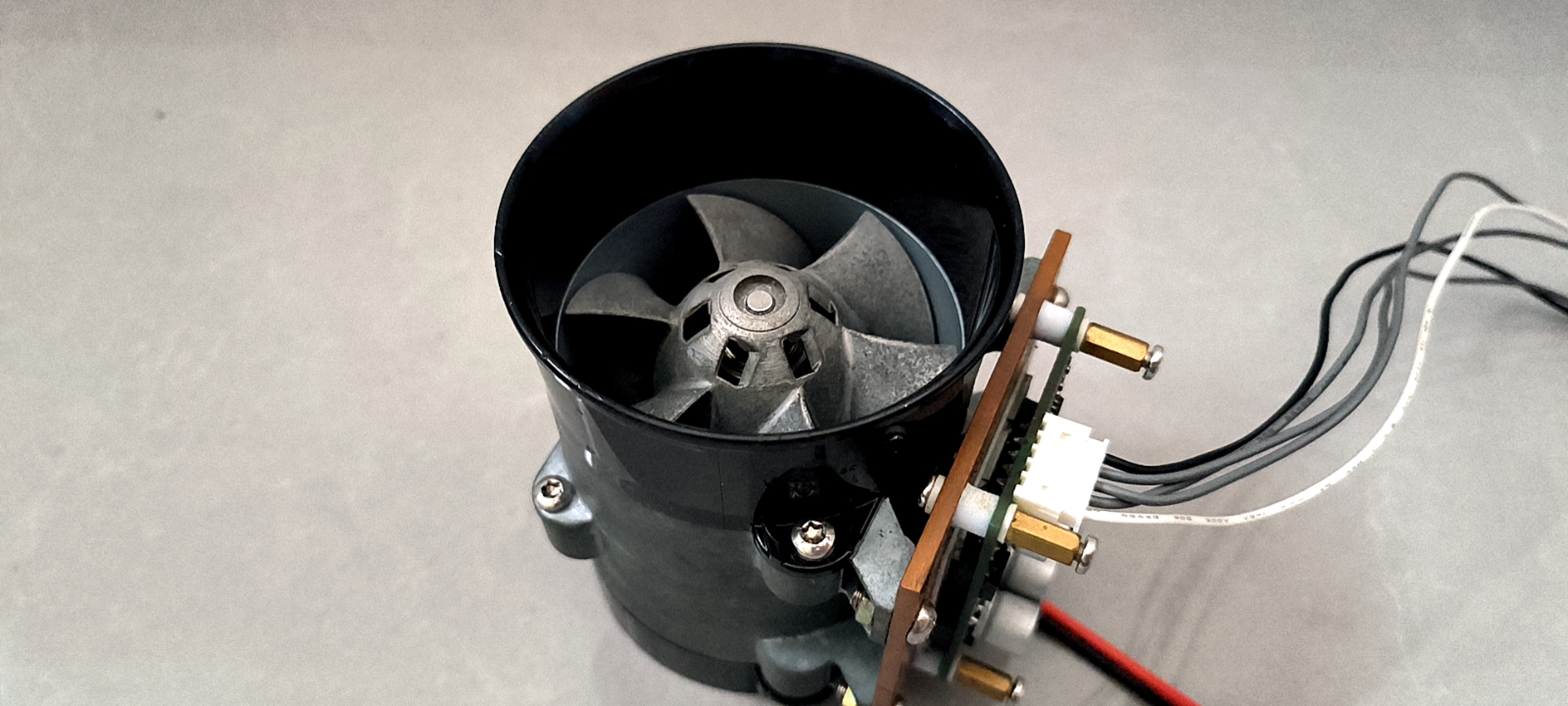

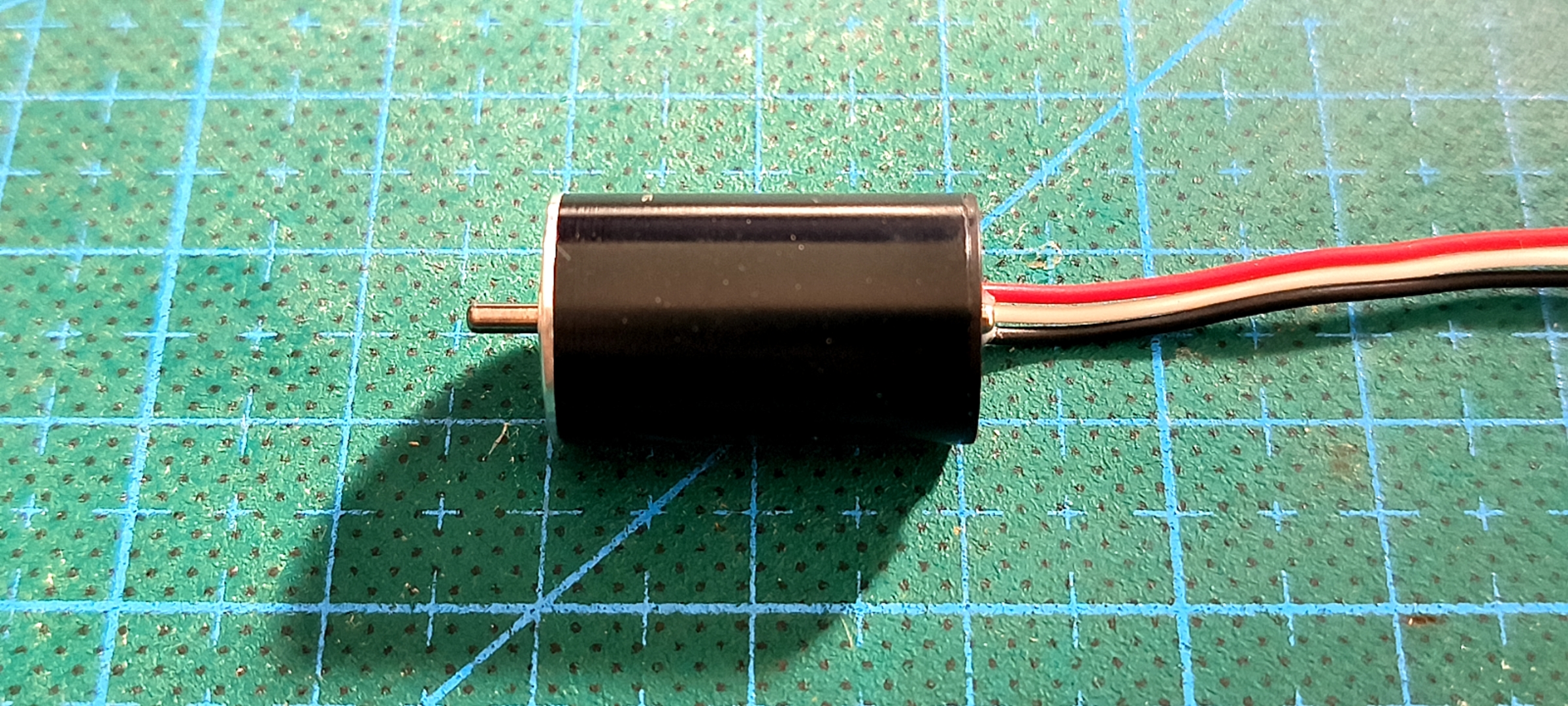

三相无刷电机展示，FOC测试用

CyberH*** · 发表于 7 天前

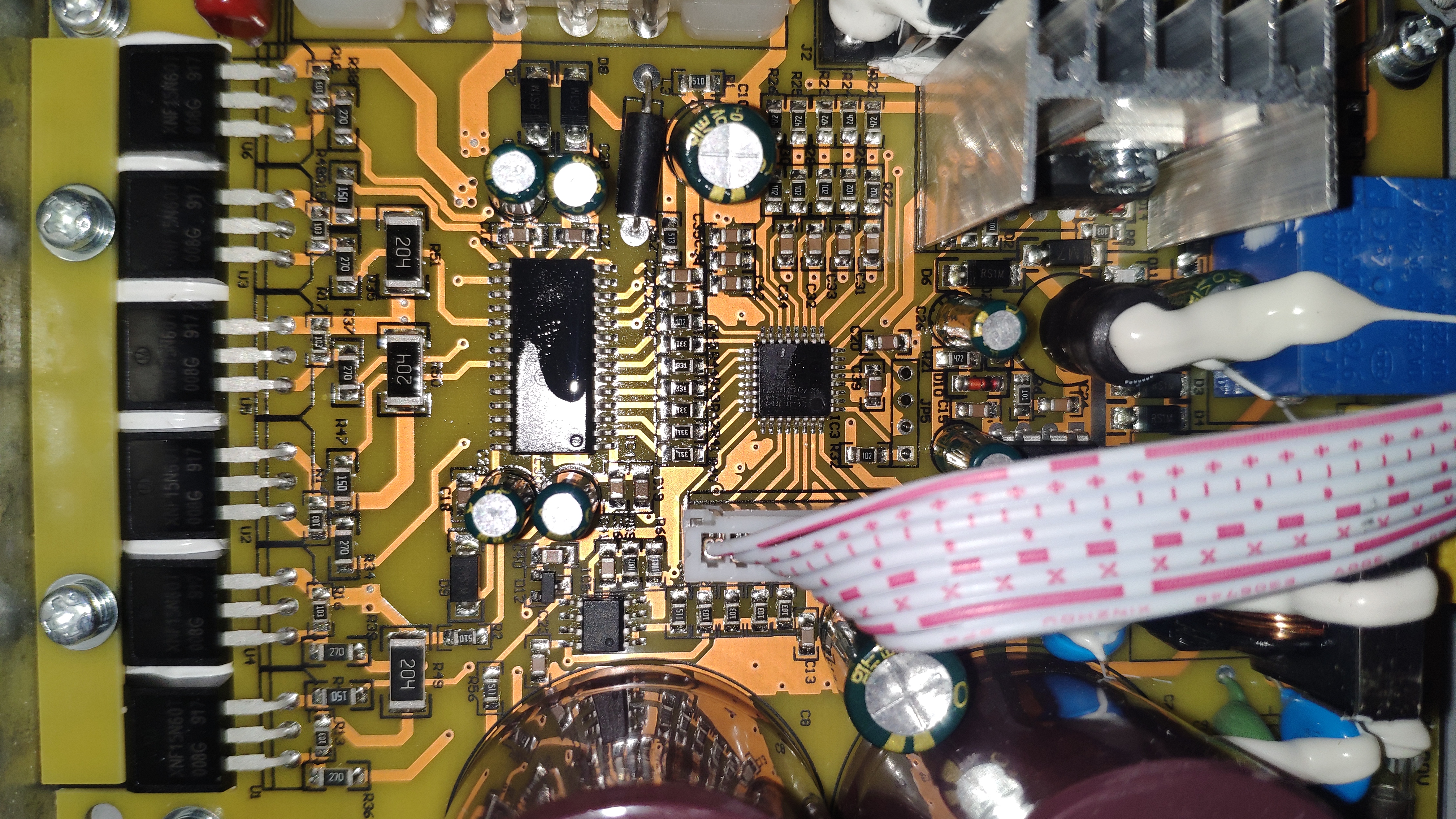

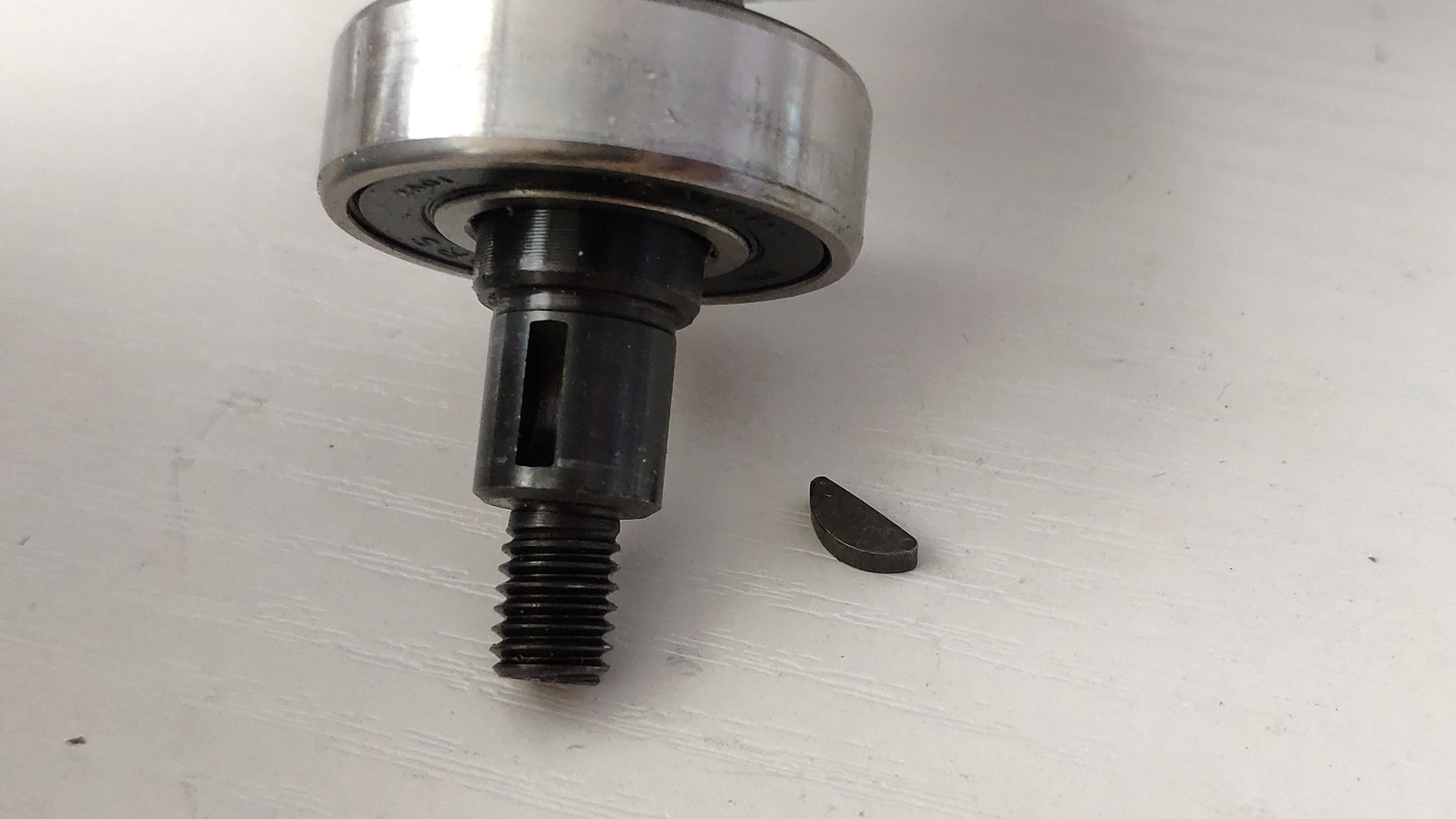

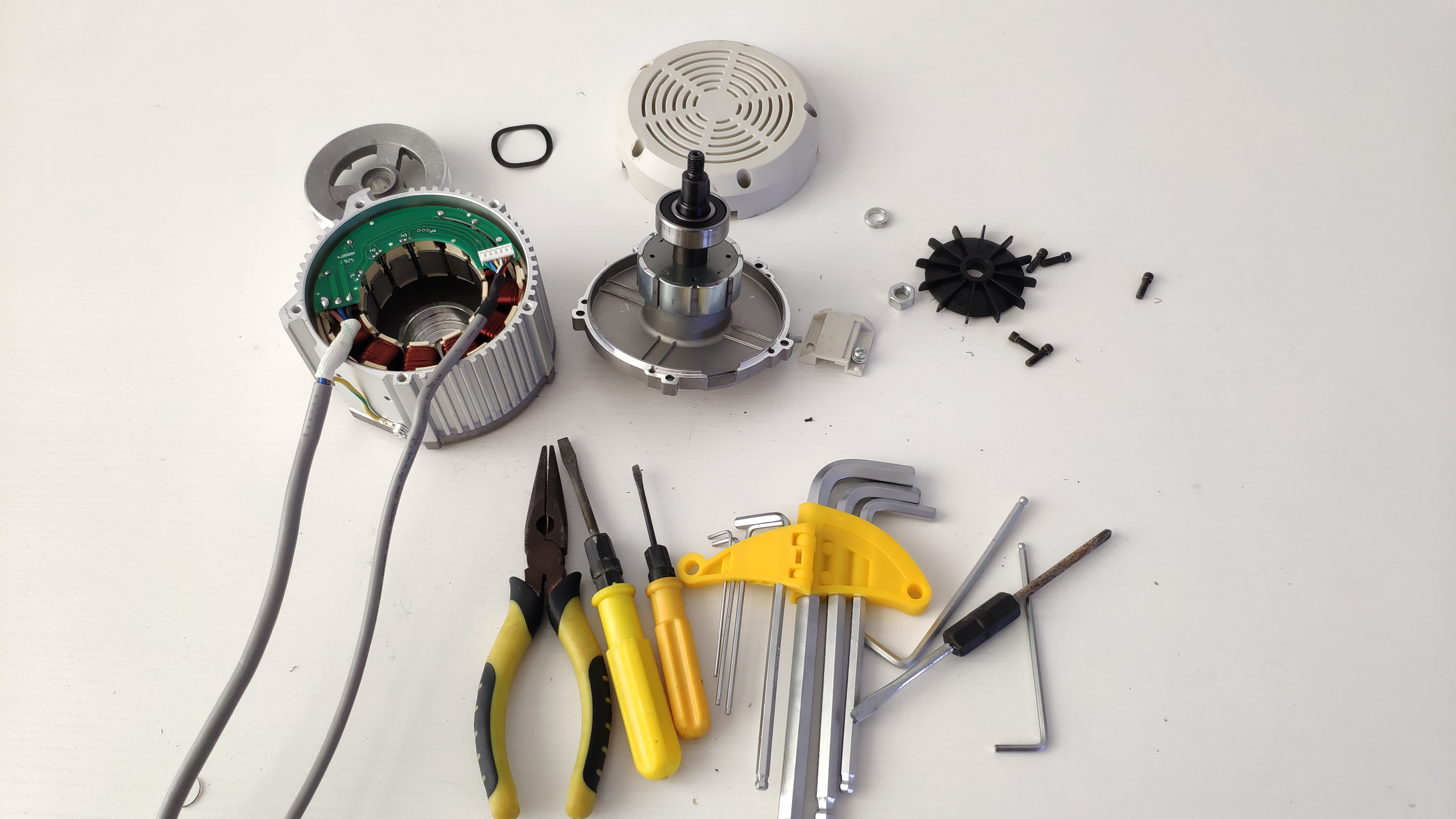

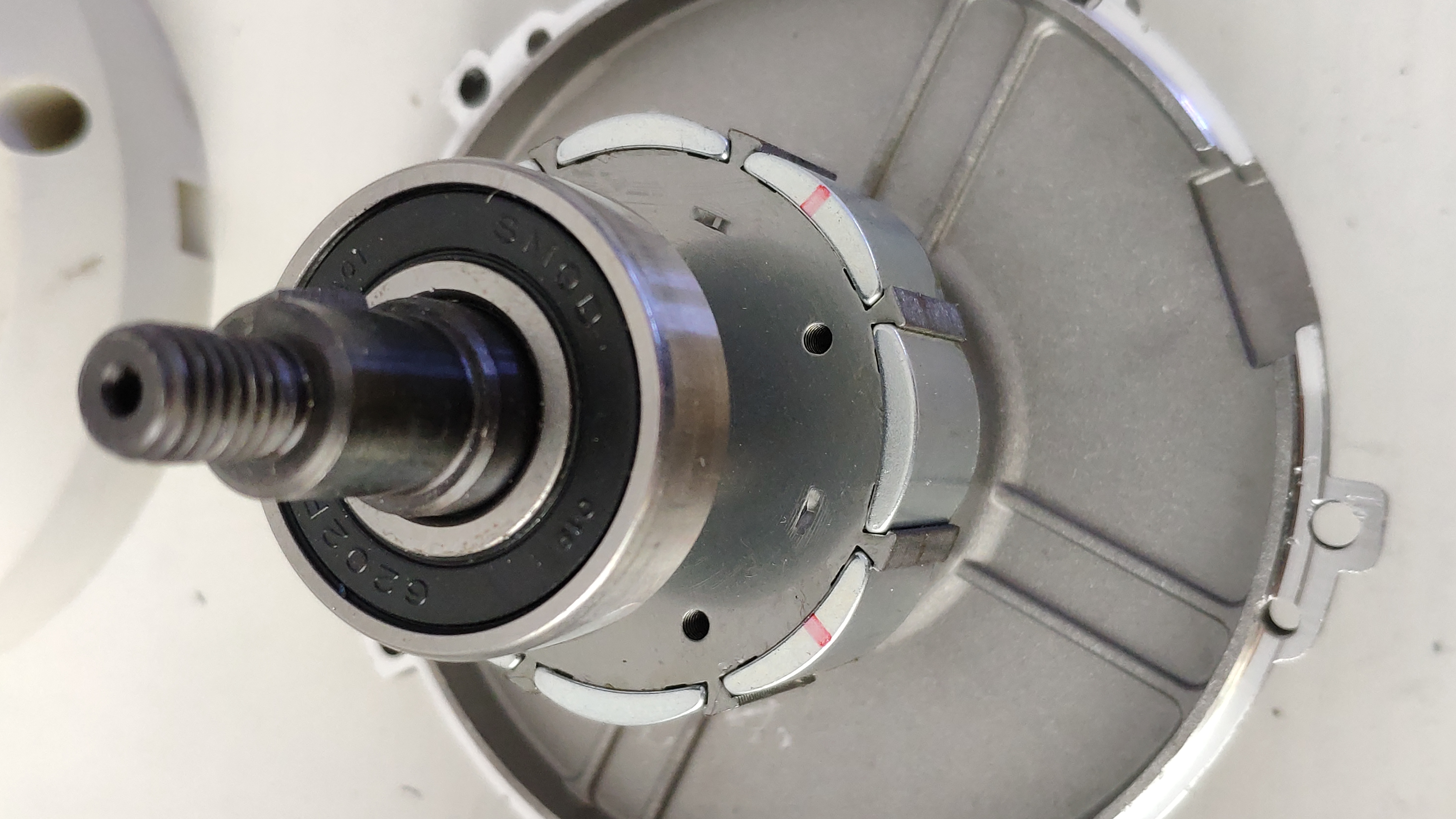

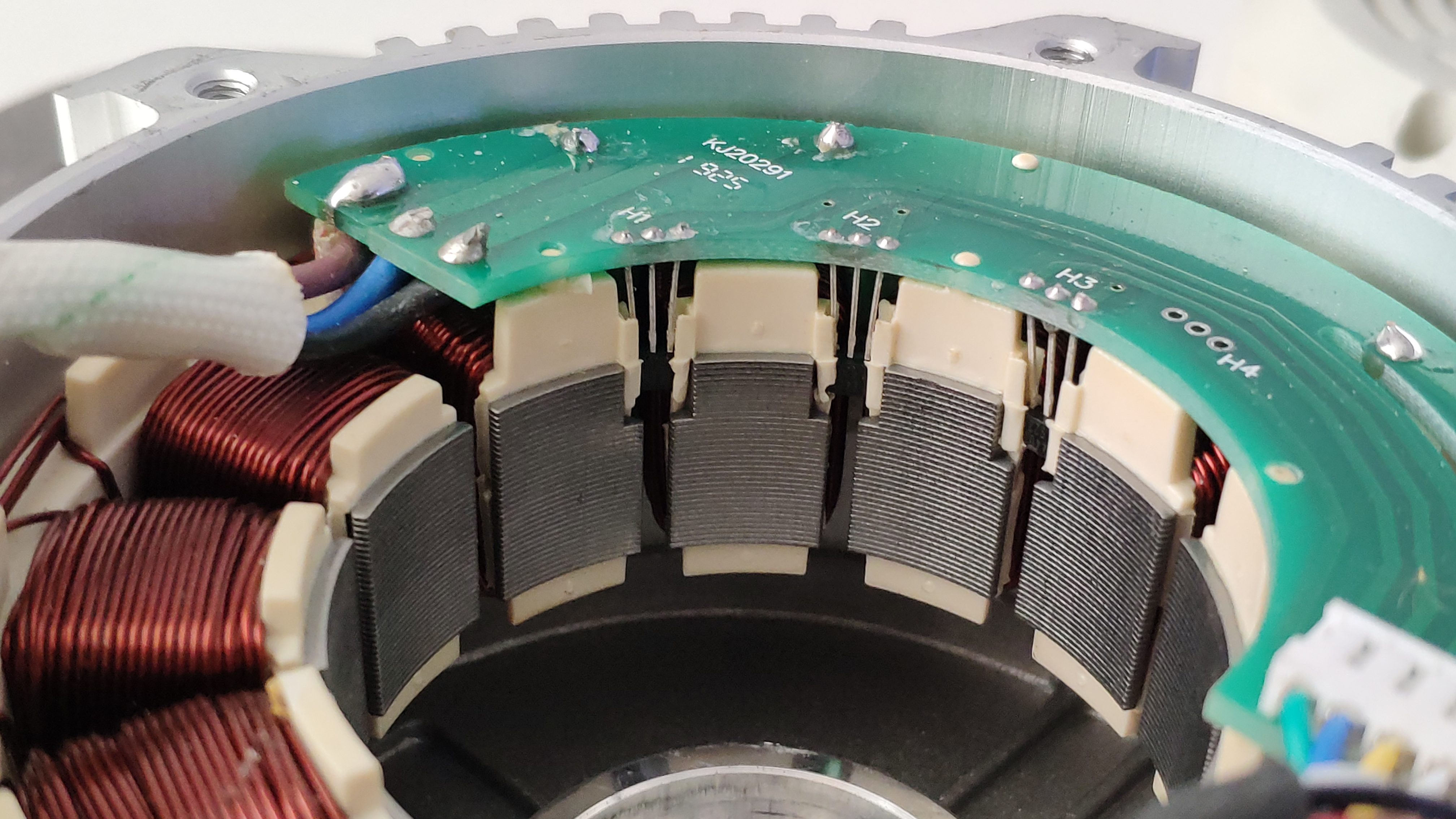

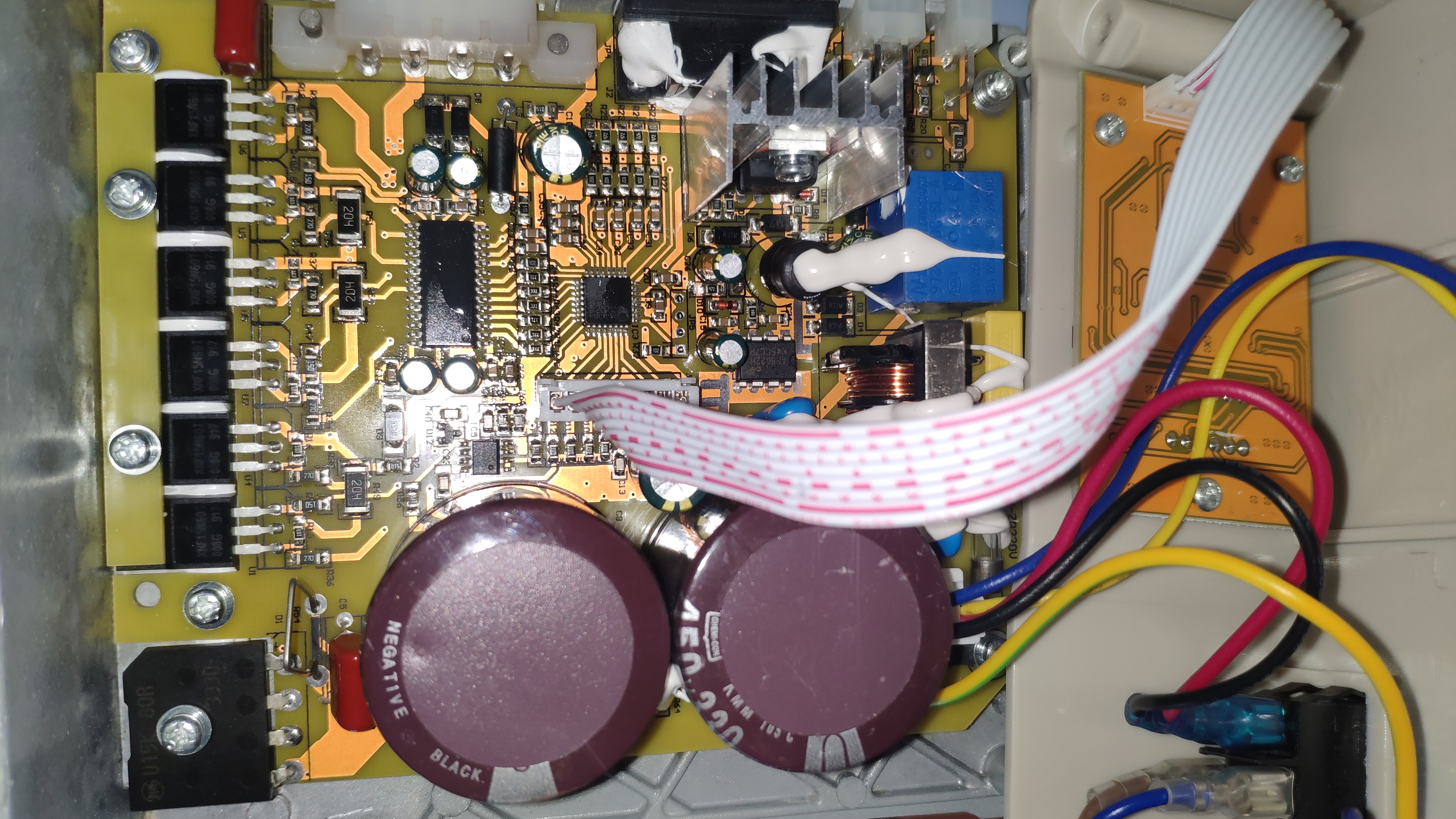

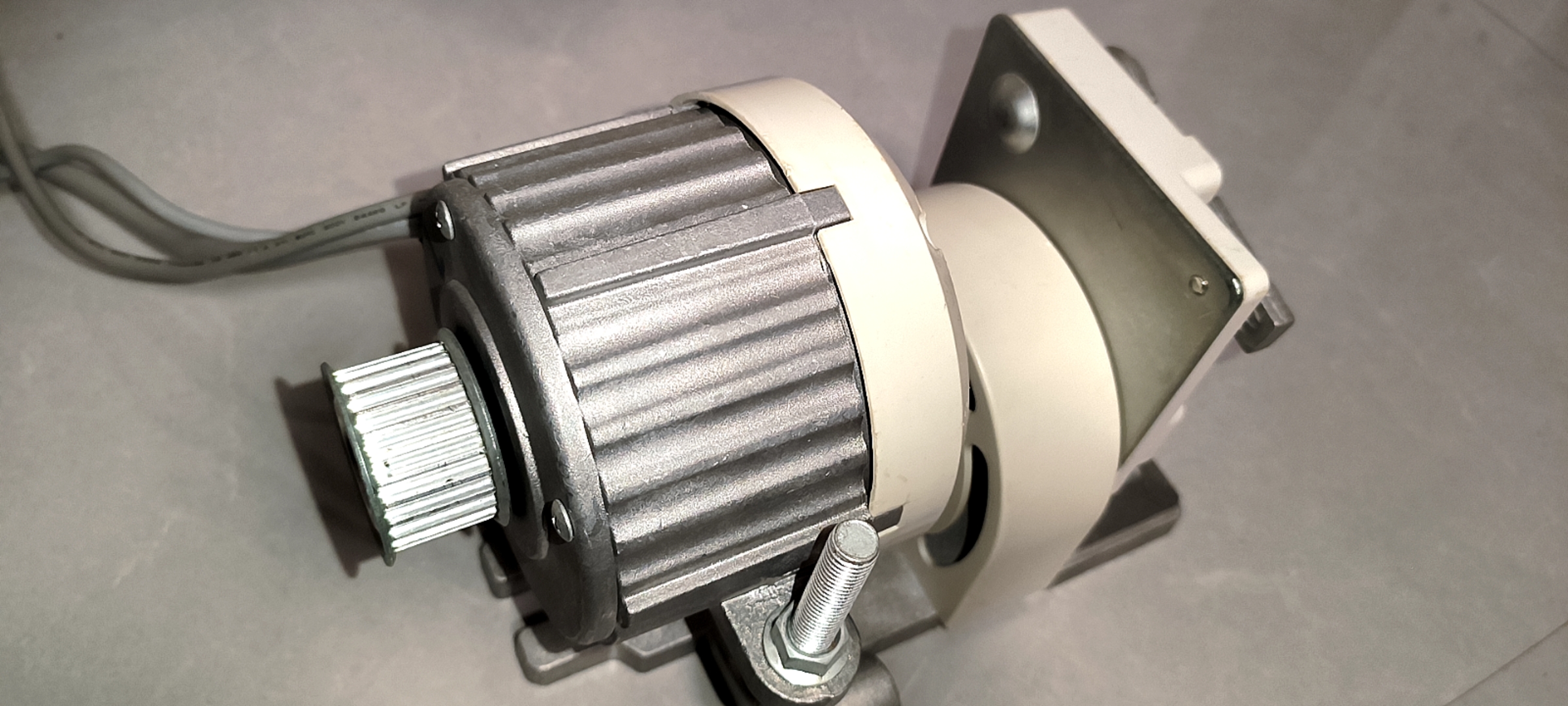

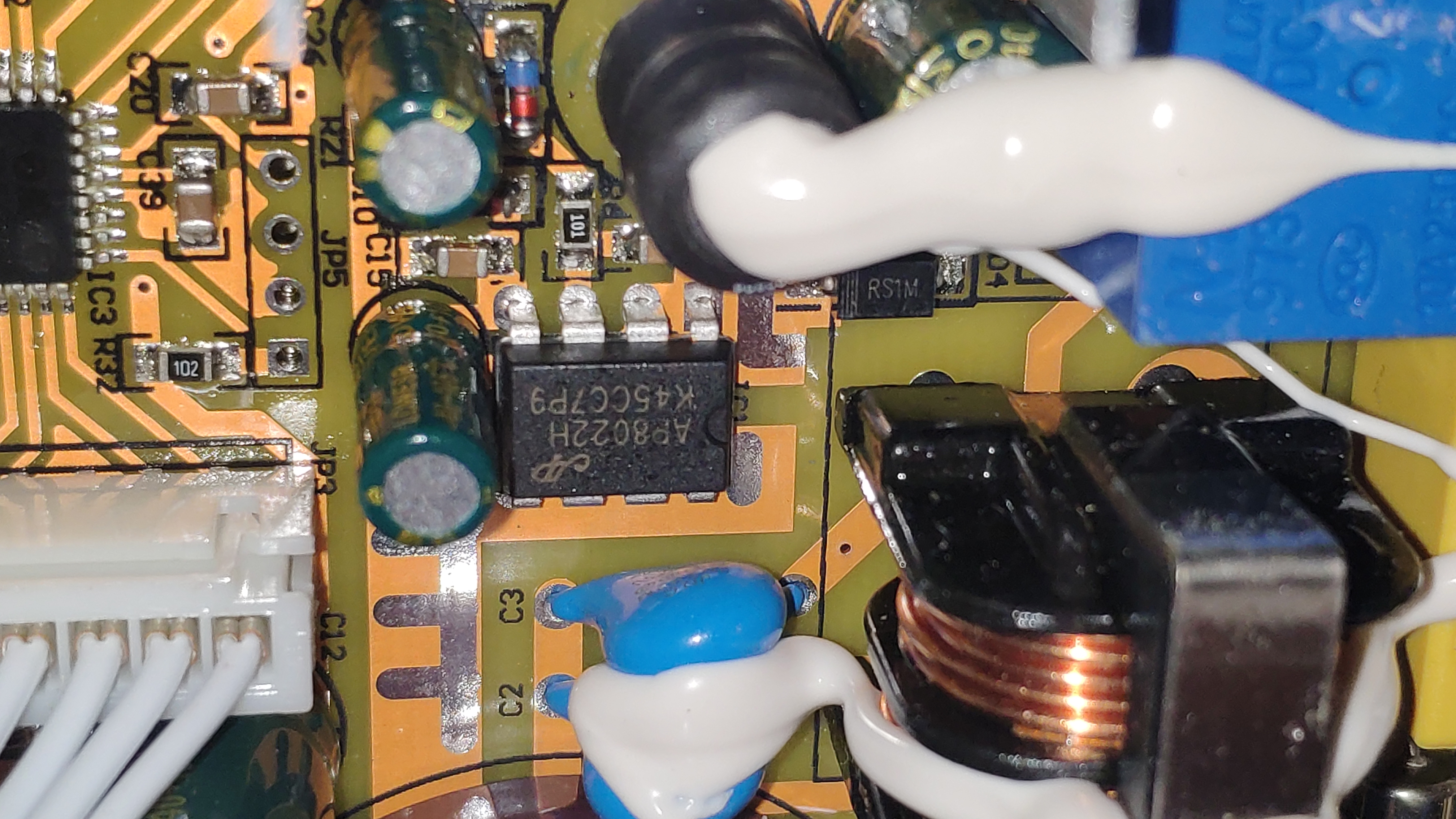

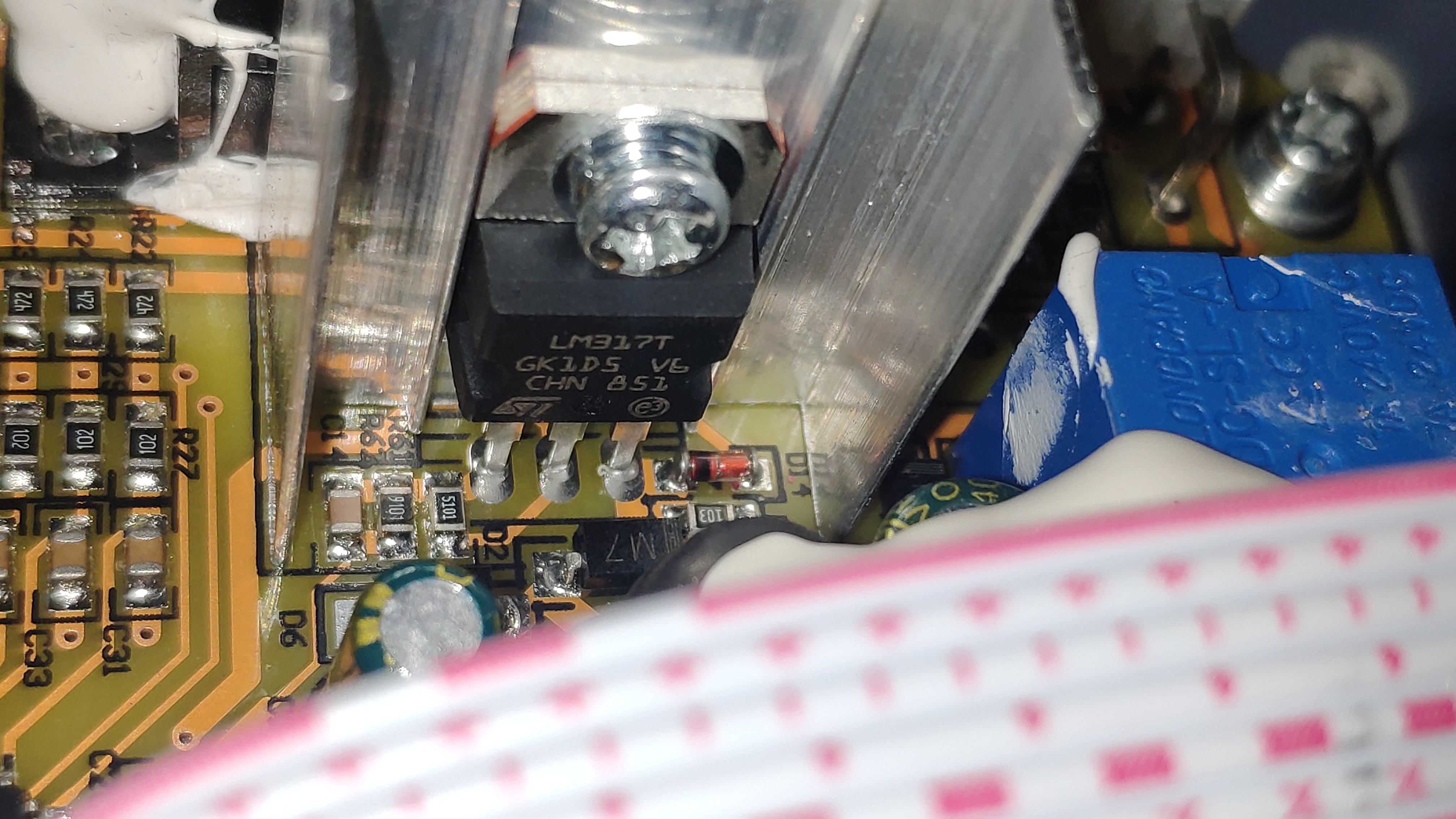

行业应用：缝纫机电机

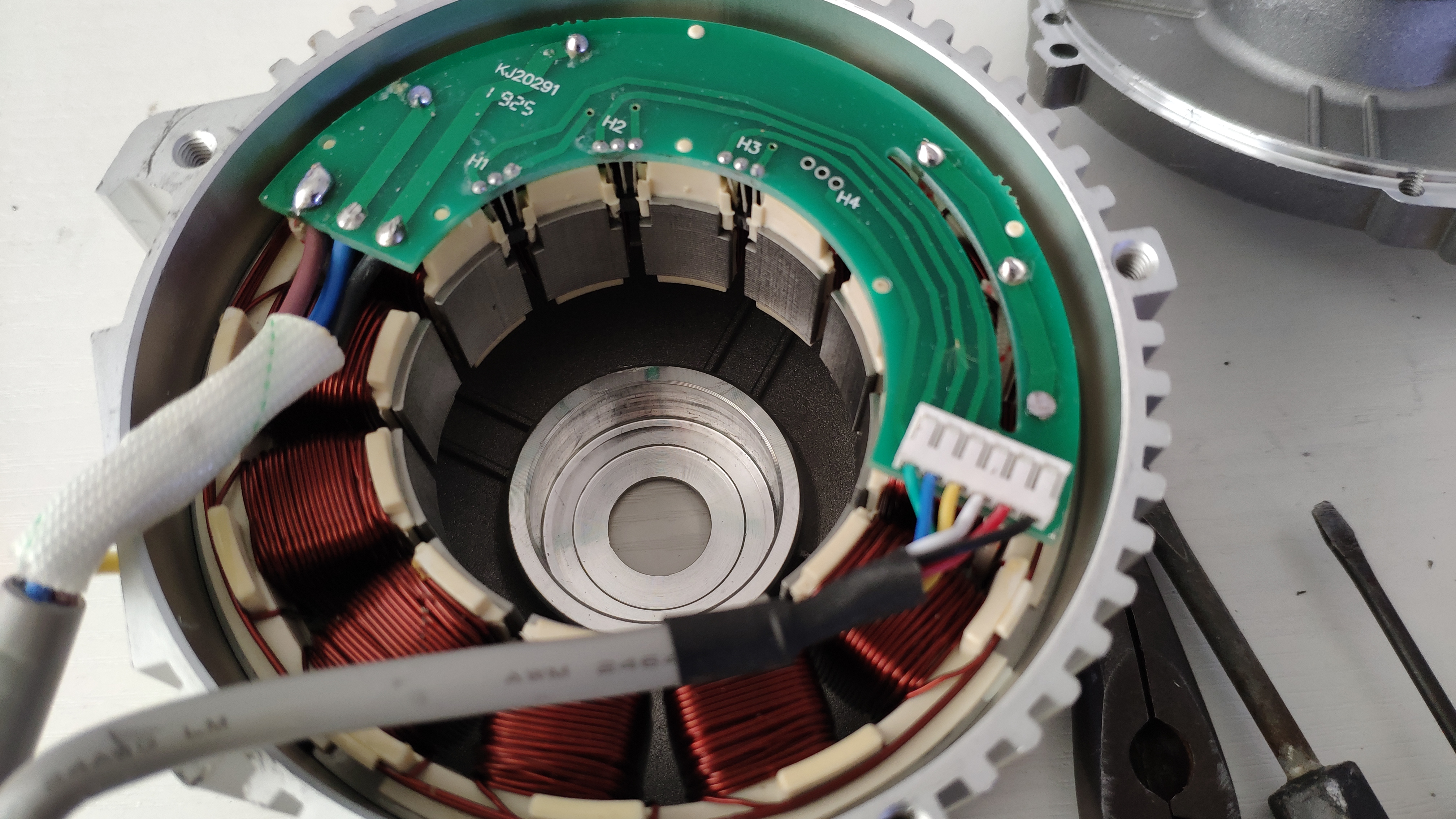

有感无刷，750W，200~5000RPM，4.5N·m，12N 8P 4对极

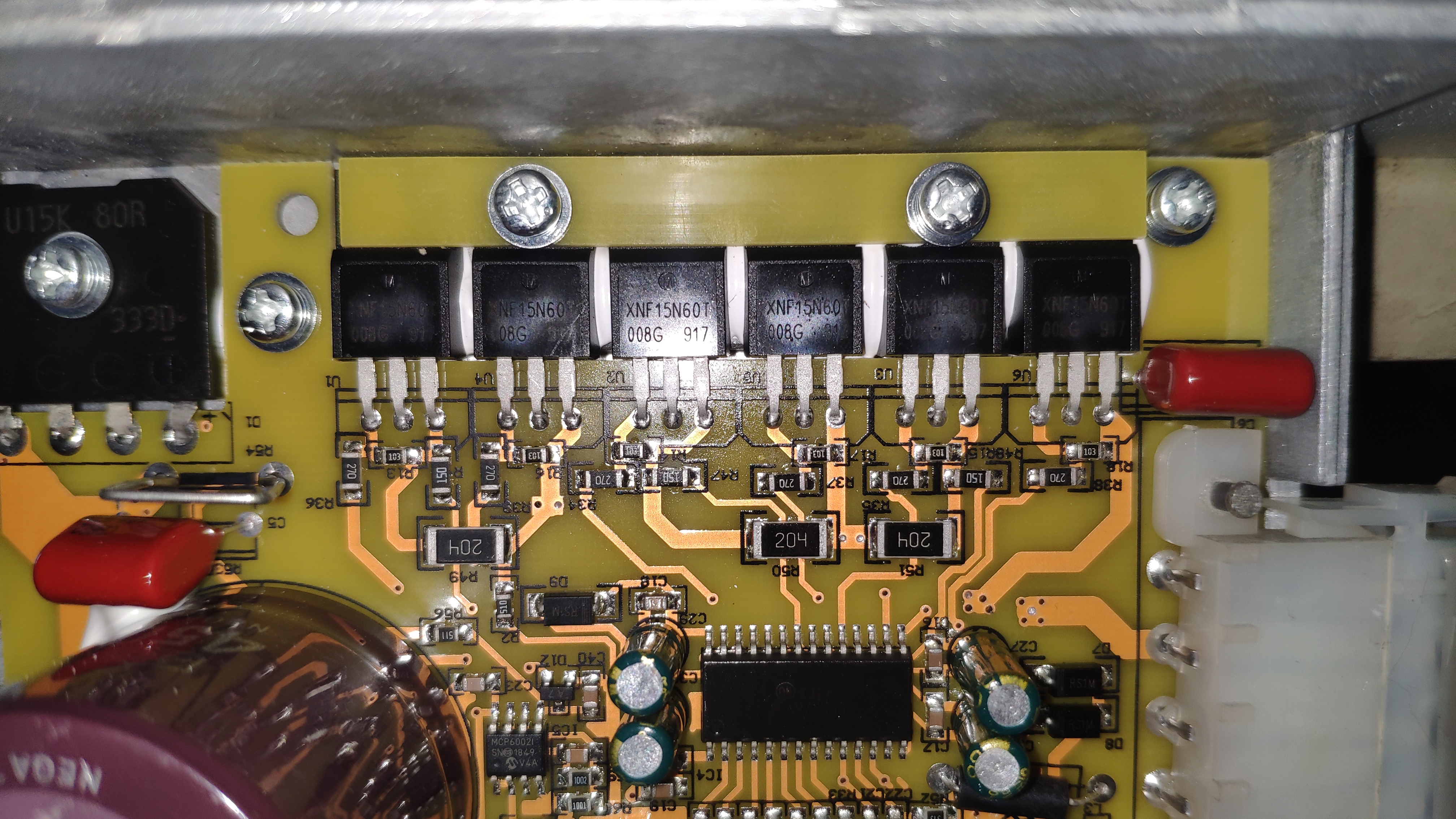

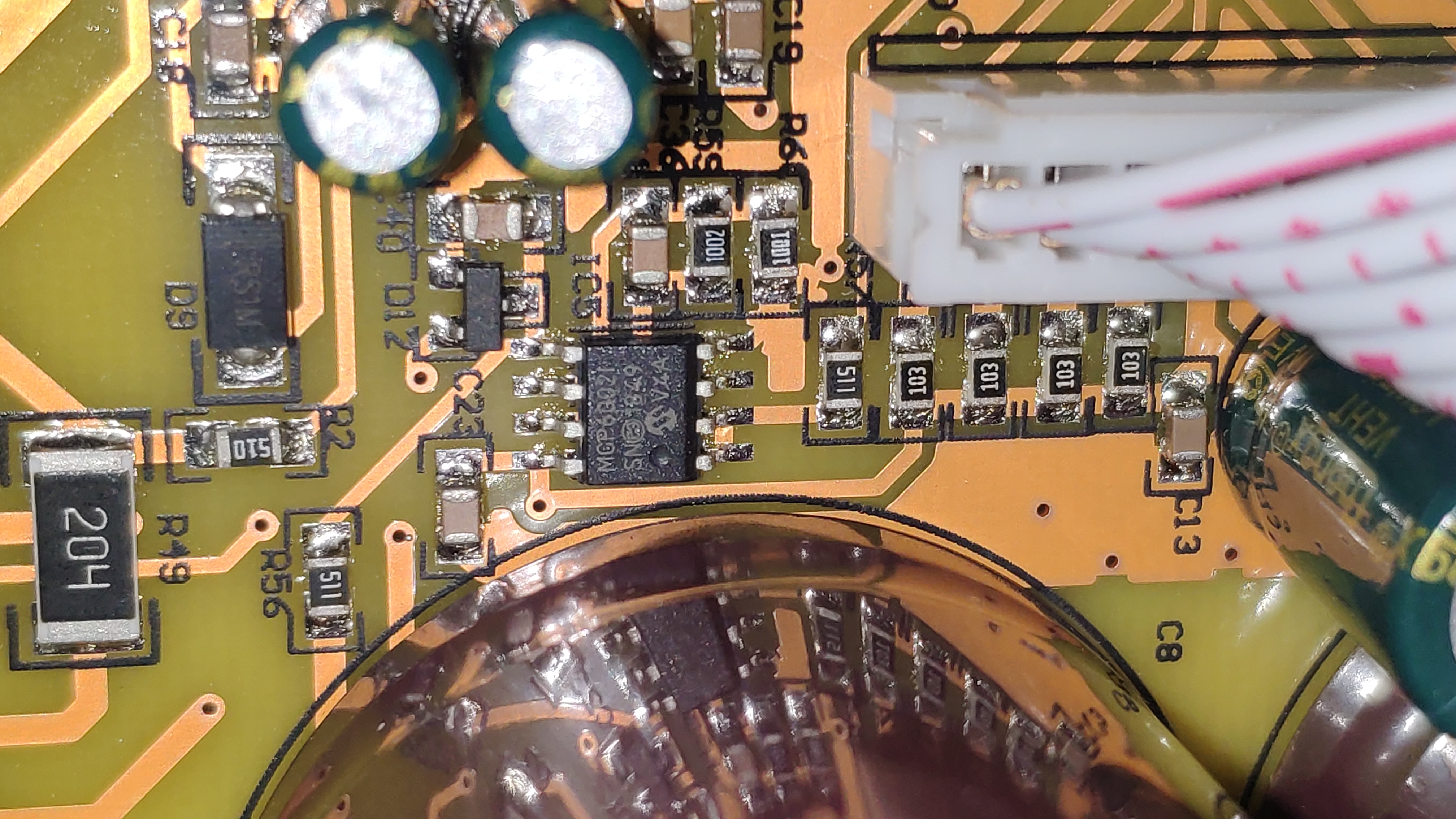

MOS的G极驱动用的FAN73893：
FAN73893MX-JSM 品牌 JSMSEMI(杰盛微)
FAN73893MX 品牌 onsemi(安森美)

HUHU*** · 发表于 6 天前

求推荐一款电机，10W转以上，适合小功率方案的

Debu*** · 发表于 6 天前

HUHU*** 发表于 2025-8-17 14:01
求推荐一款电机，10W转以上，适合小功率方案的
