最便宜的 车规-FOC，24万转@STC32G12K128-24A车规，STC-FOC 新算法库,9/8

月亮***

是只要改主函数里一些参数和加上IO初始化就可以运行了吗，
这个foc的.LIB库是进不去的吗。

Debu***

月亮*** 发表于 2025-8-12 14:53
是只要改主函数里一些参数和加上IO初始化就可以运行了吗，这个foc的.LIB库是进不去的吗。
...

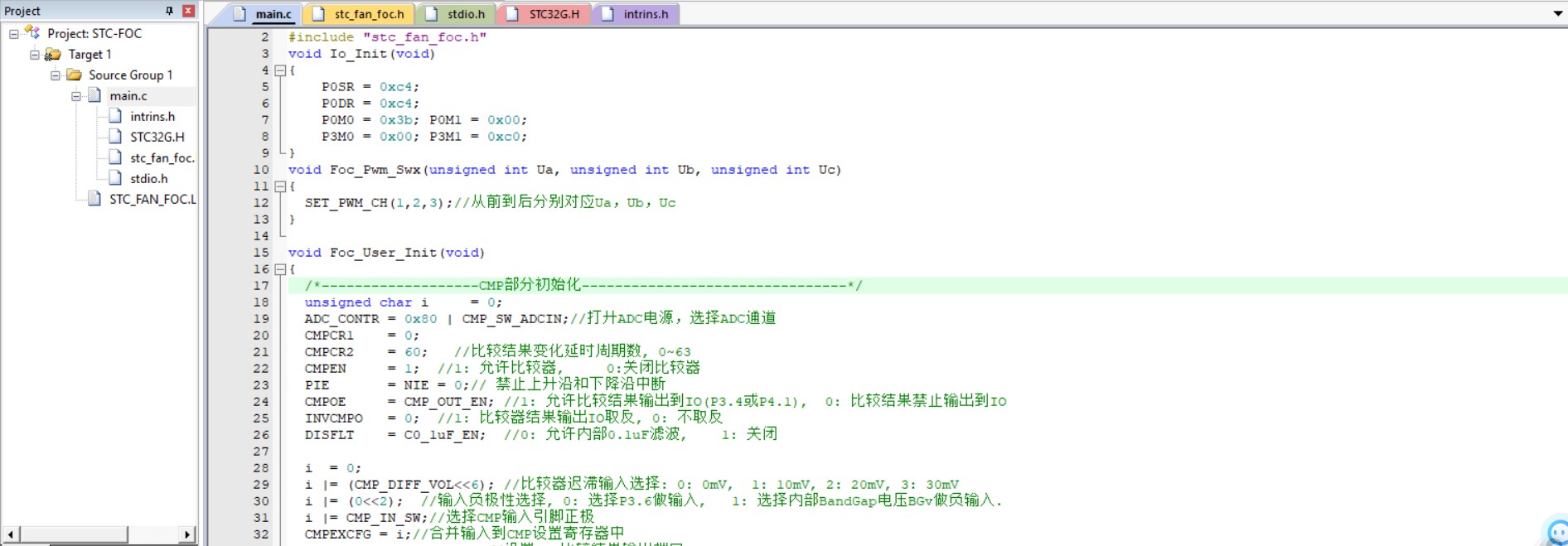

lib库是不可编辑的，添加到工程即可，根据.H使用API

梁***

Debu*** 发表于 2025-8-12 16:45

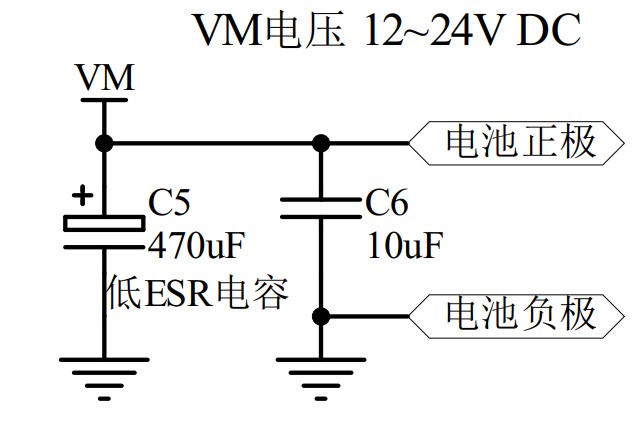

电调都要求电源输入尽量靠近功率管，
并且需要一个低ESR的电解电容与一个10uF的陶瓷电容，
提供瞬态大电流，
电调好多能提供超过10A的电流。

神***

王工：
电容的主要作用是提供短时间大电流和稳定减速时的反电动势。
如果小功率，速度切换平滑的应用，
可以用MLCC电容并联，10uF或者22uF都行


如果中大功率，且速度切换较为频繁，则需要挂一个大一些的电解电容，
以吸收较大能量的冲击，一半按经验值给220uF或者470uF

gez***

正在用该芯片开发高速电吹风，
NMOS用的是AP3N50K，
请问是否可以提供这种高压MOS的驱动电路参考一下？

======================================================

梁***

gez*** 发表于 2025-8-13 12:27
正在用该芯片开发高速电吹风，NMOS用的是AP3N50K，请问是否可以提供这种高压MOS的驱动电路参考一下？
...

BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法
https://www.stcaimcu.com/thread-1822-1-1.html
(出处: 国芯人工智能技术交流网站)

下载主楼下方的附件，有310V的驱动

梁***

顶楼这个库方案我已测试到6万转，再优化程序应该可以到12万转以上。
适合各种高速风机（吸尘器、电吹风、服务器散热风扇等等6万~15万转），
一些散热、通风的中速风扇、各种水泵等等，
各种家用风扇、工业换气扇等等低速大功率的场合。

神***

luowup*** 发表于 2025-8-12 14:23
有没有驱动220V无刷的方案借鉴？

求能驱动310V三相电机的原理图 | 可以 - BLDC/144MHz-PWM-硬件移相/45路PWM+3路CCP/7组不同周期的PWM/DAC 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

电机速度达到指定电压下的上限后，
再提高转速可以减少线圈匝数，
但是仅减少线圈匝数并不能提高性能，
较为简单的方案是同时增加线的数量，
例如绕线时使用两线并绕，同时减少线圈匝数，此时kv提升，
等效电阻也会降低过流能力也会提升，建
议提升kv到原来的两倍，即双线并绕，少绕50%匝数，
槽满率不变，但是最大转速和效率都能提升不少

Debu***

STC-FOC 库，完整项目程序，在 下一楼层

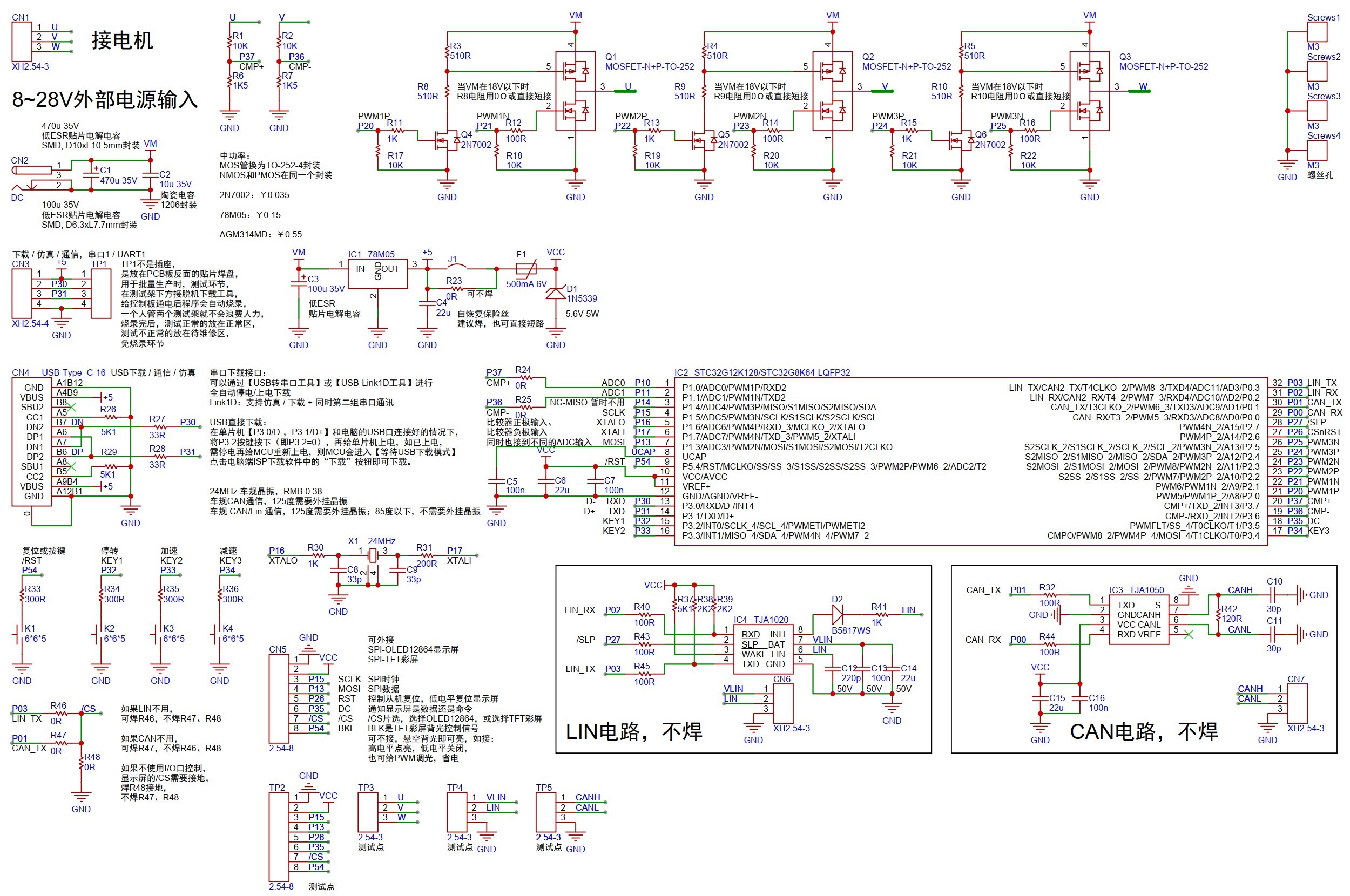

STC-FOC车规-24万转-小功率原理图-20250910，提供程序支持：

STC-FOC-24万转-小功率：

STC-FOC-24万转-小功率：

SCH-STC-FOC-24万转-小功率-V1.6-20250910.pdf (350.2 KB, 下载次数: 355)

2025-9-20 14:52 上传

点击文件名下载附件

STC-FOC-24万转-小功率-V1.6-20250910.eprj (2.68 MB, 下载次数: 280)

2025-9-20 14:52 上传

点击文件名下载附件

Gerber-STC-FOC-24万转-小功率-V1.6-20250910.zip (472.33 KB, 下载次数: 306)

2025-9-20 14:52 上传

点击文件名下载附件

STC-FOC车规-24万转-中功率原理图-20250902，提供程序支持：

STC-FOC-24万转-中功率：

STC-FOC-24万转-中功率：

SCH-STC-FOC-24万转-中功率-V1.3-20250902.pdf (337.53 KB, 下载次数: 269)

2025-9-2 23:13 上传

点击文件名下载附件

STC-FOC-24万转-中功率-V1.3-20250902.eprj (2.64 MB, 下载次数: 228)

2025-9-2 23:13 上传

点击文件名下载附件

Gerber-STC-FOC-24万转-中功率-V1.3-20250902.zip (466.43 KB, 下载次数: 212)

2025-9-2 23:13 上传

点击文件名下载附件

STC-FOC车规-24万转-大功率原理图-20250902，提供程序支持：

STC-FOC-24万转-大功率：

STC-FOC-24万转-大功率：

SCH-STC-FOC-24万转-大功率-V1.3-20250902.pdf (380.22 KB, 下载次数: 355)

2025-9-2 23:36 上传

点击文件名下载附件

STC-FOC-24万转-大功率-V1.3-20250902.eprj (3.34 MB, 下载次数: 264)

2025-9-3 11:54 上传

点击文件名下载附件

Gerber-STC-FOC-24万转-大功率-V1.3-20250902.zip (578.73 KB, 下载次数: 226)

2025-9-3 11:54 上传

点击文件名下载附件

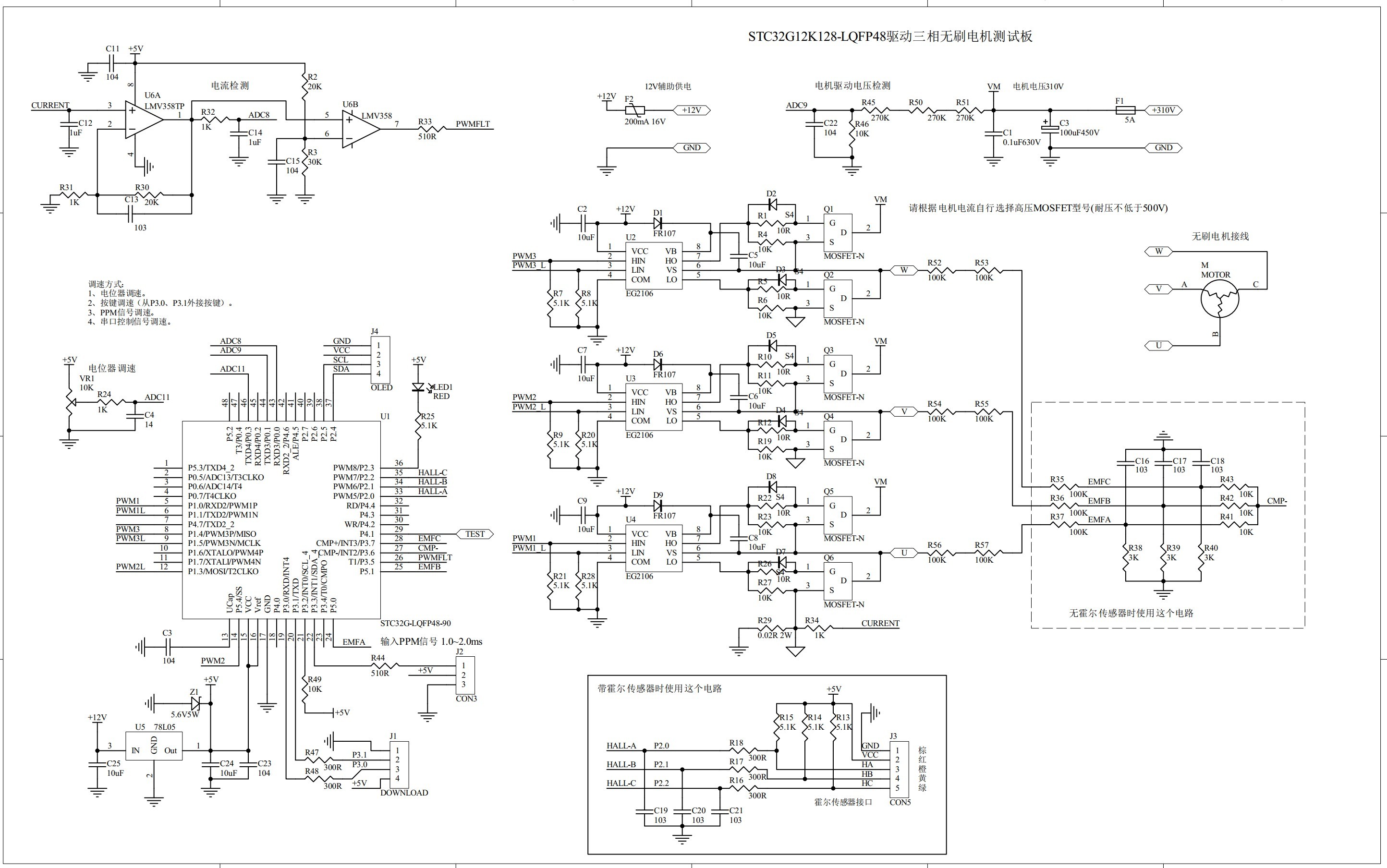

STC-FOC车规-24万转-高压-310V原理图-20250924，提供程序支持：

STC-FOC-24万转-高压-310V：

STC-FOC-24万转-高压-310V：

SCH-STC-FOC-24万转-高压-V1.2-2025091524.pdf (388.14 KB, 下载次数: 182)

2025-9-24 15:22 上传

点击文件名下载附件

STC-FOC-24万转-高压-V1.2-2025091524.eprj (3.05 MB, 下载次数: 162)

2025-9-24 15:22 上传

点击文件名下载附件

Gerber-STC-FOC-24万转-高压-V1.2-20250924.zip (591.02 KB, 下载次数: 144)

2025-9-24 15:22 上传

点击文件名下载附件
